Современные угрозы с воздуха вынуждают промышленные и инфраструктурные предприятия кардинально пересматривать подход к обеспечению физической безопасности. Атаки беспилотников перестали быть точечной проблемой — сегодня это системный риск для нефтеперерабатывающих заводов, энергообъектов, химических производств и логистических хабов.
Практика показала, что ни одна одиночная технология не способна гарантировать полную безопасность. Оптимальной и единственно надежной стратегией является построение эшелонированной защиты, объединяющей три взаимодополняющих рубежа: раннее обнаружение, радиоэлектронное подавление и физический перехват. В эту концепцию гармонично вписывается система защиты от дронов Паутина, создающая непреодолимый финальный барьер для воздушных целей.
Подробнее с проектными решениями и нормативно-технической документацией можно ознакомиться на нашем сайте.
Каждый эшелон системы решает строго определенную задачу. Детекция дает запас времени для реагирования, средства радиоэлектронной борьбы (РЭБ) отсекают большинство управляемых аппаратов, а тросово-сетчатые конструкции завершают перехват тех объектов, которые прорвались через активные помехи.
Только при таком подходе создается настоящая комплексная защита объектов от БПЛА, устойчивая к смене тактики и техническим модернизациям средств нападения.
В данной статье мы детально разберем физику работы каждого эшелона, проанализируем уязвимости активных средств подавления и объясним, почему физический барьер является ключевым элементом, без которого инженерная защита остается незавершенной.

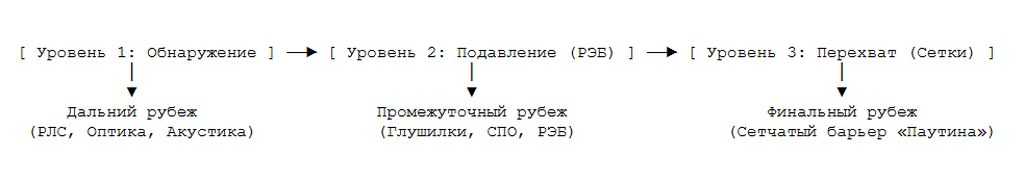

Принцип эшелонированной защиты — три уровня безопасности
Концепция глубоко эшелонированной обороны строится на постепенном гашении потенциала атаки по мере приближения объекта к защищаемому периметру. Система организуется по последовательной схеме трех рубежей.
Уровень 1 — Обнаружение (детекция)
- Главная задача: Фиксация факта появления БПЛА на дальних подступах (от 3 до 30 км).
- Применяемые средства: Радиолокационные станции (РЛС), оптико-электронные и тепловизионные комплексы, радиочастотные (RF) сканеры эфира, акустические датчики.
- Результат: Автоматическая квалификация цели, определение ее вектора движения, высоты, скорости и передача целеуказания на средства подавления и пульты операторов.
Уровень 2 — Подавление (РЭБ)
- Главная задача: Нарушение информационных, управляющих и навигационных каналов БПЛА.
- Применяемые средства: Стационарные и купольные станции радиоэлектронного подавления, направленные антидроновые ружья, генераторы заградительных помех GPS / ГЛОНАСС / Galileo / Beidou.
- Результат: Потеря связи с оператором, дезориентация в пространстве, вынужденная посадка, зависание или активация аварийных алгоритмов полёта.
Уровень 3 — Физический перехват (пассивные сетки)
- Главная задача: Физическая остановка дрона непосредственно у защищаемого объекта и гашение его кинетической энергии.
- Применяемые средства: Система защиты от дронов Паутина — силовые тросово-сетчатые конструкции, оснащенные вторичными сетями и противоосколочными экранами.
- Результат: Безопасное улавливание аппарата, предотвращение прямого удара по технологическим емкостям и защита оборудования от вторичных поражающих факторов.

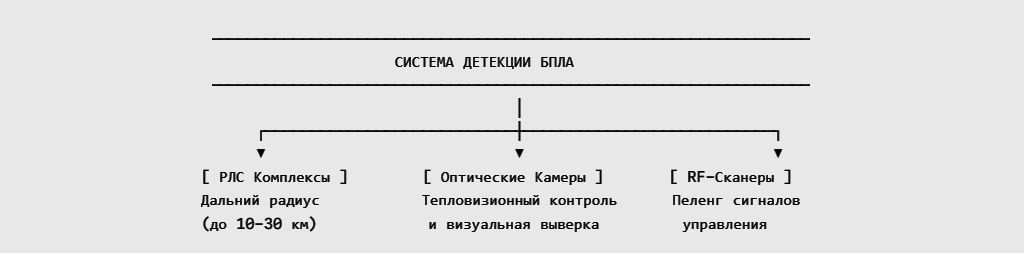

Уровень 1 — Обнаружение: глаза и уши системы
Системы детекции формируют первичный информационный слой эшелонированной обороны. Их цель — обеспечить службу безопасности временным ресурсом для принятия решений.
- Радиолокационные станции (РЛС): Сканируют пространство и выявляют малоразмерные объекты с низкой эффективной площадью рассеяния (ЭПР).
- Радиочастотные пеленгаторы (RF-сканеры): Фиксируют работу каналов управления (2,4 ГГц, 5,8 ГГц, 868/915 МГц, 1,2 ГГц) и передачу видеопотока.
- Оптико-электронные системы: Включают тепловизоры и камеры с высоким зумом для верификации цели в автоматическом режиме.
- Акустические датчики: Считывают характерные звуковые спектры работы электродвигателей или ДВС, перекрывая зоны «радиотени».
Ограничения систем детекции
- Ложные срабатывания: Системы могут реагировать на стаи птиц, крупные осадки, промышленные выбросы или проезжающий автотранспорт.
- Трудности с малоразмерными FPV-дронами: Низколетящие FPV-дроны с минимальным количеством металла сложны для пеленгации на фоне застройки.
- Сложность работы в режиме «радиомолчания»: Если дрон не излучает радиосигнал и двигается по автономному инерциальному маршруту, RF-пеленгаторы его не увидят.

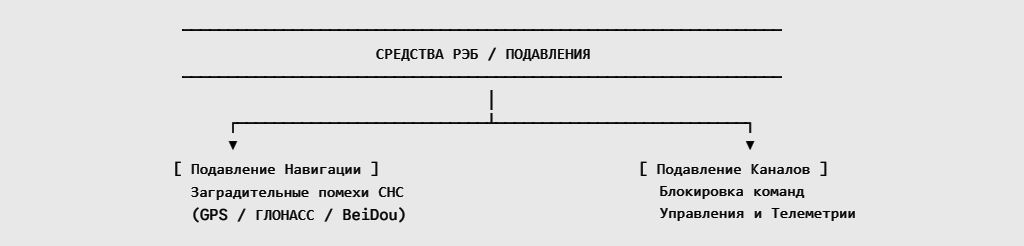

Уровень 2 — РЭБ: подавление управления
Радиоэлектронная борьба выполняет роль главного активного фильтра, нейтрализующего основную массу коммерческих и кустарных дронов, завязанных на радиоуправление или спутниковую навигацию.
- Подмена и глушение спутниковой навигации (Spoofing/Jamming): Лишает дрон ориентирования по GPS/ГЛОНАСС, вызывая дрейф по ветру или остановку движения.
- Подавление командных частот: Разрывает связь «оператор–дрон», переводя аппарат в режим автопосадки или возврата в точку старта.
Почему РЭБ не является панацеей?
Надежда исключительно на станции радиоэлектронного подавления создает ложное чувство защищенности. Системы РЭБ имеют критические уязвимости:
- Автономность и инерциальные системы навигации (INS): Современный дрон-камикадзе часто движется без использования GPS и командных радиолиний — по заранее заложенным координатам с помощью инерциальных блоков или оптических систем машинного зрения (Optical Flow / Contour Matching). На такие аппараты РЭБ не оказывает никакого воздействия.
- Адаптивные и нестандартные частоты: Массовое использование сотовых сетей (4G / 5G), нестандартных радиодиапазонов (например, 300 — 700 МГц или 1,5 — 2,2 ГГц) и псевдослучайной перестройки рабочей частоты (ППРЧ) позволяет дронам легко обходить стандартные заградительные «купола».
- Прямая видимость и рельеф: Радиоволны распространяются по законам оптики. Складки местности, промышленные резервуары и железобетонные здания создают обширные зоны тени, в которых РЭБ теряет эффективность.
- Программная устойчивость: Современные прошивки FPV-дронов при потере сигнала не сажают аппарат, а заставляют его продолжать пикирование по последнему вектору ускорения.
Уровень 3 — Пассивные сетки: последний рубеж
Когда аппараты преодолевают радиоэлектронный заслон или летит полностью автономный дрон, в дело вступает пассивная защита объектов от БПЛА. Это инженерный барьер, выполняющий физический перехват и нейтрализацию кинетической энергии атаки.
Грамотная защита пассивными средствами объекта от БПЛА гарантирует удержание цели независимо от типа её системы управления.
Преимущества физических тросово-сетчатых барьеров «Паутина»
- 100% энергонезависимость: Конструкция не имеет электронных компонентов, ей не требуются источники питания или кабели связи.
- Абсолютная устойчивость к помехам: Физическую сетку невозможно «заглушить», перехватить по радиоканалу или сбить программный код.
- Защита от ударного воздействия и осколков: Система гасит кинетический удар тяжелого дрона и удерживает боевую часть. Дополнительные противоосколочные экраны предотвращают поражение оборудования вторичными элементами при детонации.
- Долговечность и стойкость к коррозии: Использование горячего или морского цинкования (толщиной 45 — 50 мкм) защищает несущие канаты и узлы крепления в агрессивных промышленных средах на 20+ лет.
Сравнение эффективности уровней защиты
Каждый эшелон защиты решает свои задачи, имея четко очерченную область применимости:
| Параметр / Рубеж | Уровень 1: Обнаружение | Уровень 2: РЭБ / Подавление | Уровень 3: Сетчатые барьеры «Паутина» |
| Основная функция | Раннее предупреждение, координация | Нейтрализация радиоуправляемых целей | Физический перехват всех типов целей |
| Эффективность против радиоуправляемых дронов | Высокая (определяет 80 — 90% целей) | Высокая (нейтрализует 70 — 90% целей) | Предельная (физически останавливает 99%+) |
| Эффективность против автономных дронов (INS/Optics) | Средняя (фиксация по РЛС/оптике) | Нулевая (автономные дроны игнорируют РЭБ) | Предельная (останавливает независимо от автоматики) |
| Энергозависимость | Требует постоянного электропитания | Требует постоянного электропитания | Полностью автономна, питание не требуется |
| Устойчивость к радиопомехам | Подвержена воздействию промышленных помех | Подвержена воздействию адаптивных частот | Полная абсолютная устойчивость |
| Влияние на инфраструктуру | Минимальное | Создает помехи для связи и GPS объекта | Отсутствует (не излучает радиоволн) |

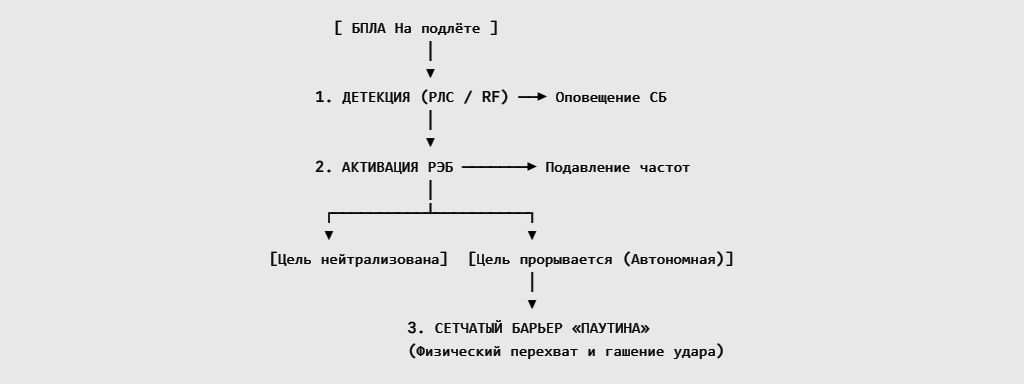

Взаимодействие систем — алгоритм работы
Максимальная синергия достигается при четком сквозном взаимодействии всех компонентов инженерно-технической системы безопасности.
Этап 1: Ранний пеленг. РЛС или RF-сканер обнаруживает дрон на расстоянии 5 — 10 км. Сигнал мгновенно поступает на единый пульт управления безопасности.
Этап 2: Визуальная верификация. Оптико-электронный модуль захватывает цель и сопровождает её, определяя геометрические размеры и тип аппарата.
Этап 3: Подавление. Автоматически или по команде оператора направленные модули РЭБ ставят заградительную помеху в диапазонах навигации и управления.
Этап 4: Физическая нейтрализация. Если дрон переходит на автономный инерциальный курс и продолжает движение к резервуарному парку, он налетает на тросово-сетчатый барьер. Сетка принимает на себя динамический удар, деформируется, гасит скорость и удерживает аппарат вне зоны технологического оборудования.
Почему РЭБ без сеток — это иллюзия защиты
Многие предприятия ограничивают модернизацию покупкой нескольких станций РЭБ или глушилок, допуская системную ошибку.
- Проблема «мертвого угла»: Ни один активный купол не может перекрыть 100% пространства в условиях сложной промышленной застройки с технологическими эстакадами и высокими колоннами.
- Проблема группового налета: При плотном налете нескольких БПЛА мощности РЭБ может не хватить для одновременного подавления всех частотных каналов.
- Проблема «падающего кирпича»: Если РЭБ гасит двигатели дрона-камикадзе непосредственно над объектом, потерявший управление дрон падает вниз по параболической траектории и все равно попадает в цель. Тросовые сетки «Паутина» перехватывают цель на безопасном удалении и предотвращают падение аппарата на технологическое оборудование.
Преимущества комплексного эшелонированного подхода
- Отсутствие «однотипных» уязвимостей: Недостатки одной технологии перекрываются достоинствами другой.
- Юридическая и техническая безопасность: Тросово-сетчатые системы не требуют согласований Государственной комиссии по радиочастотам (ГКРЧ), не создают помех для авианавигации и связи самого предприятия.
- Экономическая целесообразность: Сетка «Паутина» не требует ежегодных лицензионных продлений, обновления ПО и постоянного ремонта — это капитальное сооружение со сроком службы 20+ лет.
Примеры реализации на промышленных объектах
Нефтеперерабатывающий завод (Центральный федеральный округ)
- Конфигурация: РЛС обнаружения + купольная система РЭБ + система защиты от дронов Паутина вокруг резервуаров сжиженного газа.
- Результат: При попытке атаки автономного FPV-дрона, двигавшегося в режиме «радиомолчания» с отключенным GPS, средства РЭБ не смогли изменить траекторию аппарата. Дрон был перехвачен тросовой сеткой на удалении 15 метров от стенки резервуара. Емкость не получила повреждений.
Энергетическая подстанция 500 кВ (Уральский регион)
- Конфигурация: Направленные RF-пеленгаторы + тросово-сетчатые барьеры с полимерным антистатическим покрытием для защиты автотрансформаторов.
- Результат: Пассивные сетки закрыли силовые трансформаторы сверху и по периметру. Выбор сетчатой конструкции позволил сохранить нормальную вентиляцию оборудования, исключив риск перегрева.
Чек-лист для построения эшелонированной защиты
Заполните данный чек-лист для оценки готовности инженерно-технической защиты вашего предприятия:
- Категорирование угроз: Проведен анализ потенциальных моделей нарушителя (масса БПЛА, скорость, типы систем управления).
- Аудит радиоэфира: Выполнен замер промышленных помех и определены рабочие зоны для систем детекции.
- Выбор детекции: Установлены перекрестные средства обнаружения (РЛС + Оптика + RF-сканеры).
- Оценка зон РЭБ: Нанесены сектора работы станций подавления, выявлены «слепые зоны» и тени от застройки.
- Проектирование пассивного рубежа: Запроектированы силовые тросово-сетчатые барьеры «Паутина» для закрытия «слепых зон» и защиты ключевых технологических узлов.
- Защита от осколков: Предусмотрена установка вторичных противоосколочных сеток.
- Интеграция систем: Настроена единая система сбора информации и регламент действий дежурной смены.
- Плановое обслуживание: Разработан и утвержден регламент проверок всех трех эшелонов.

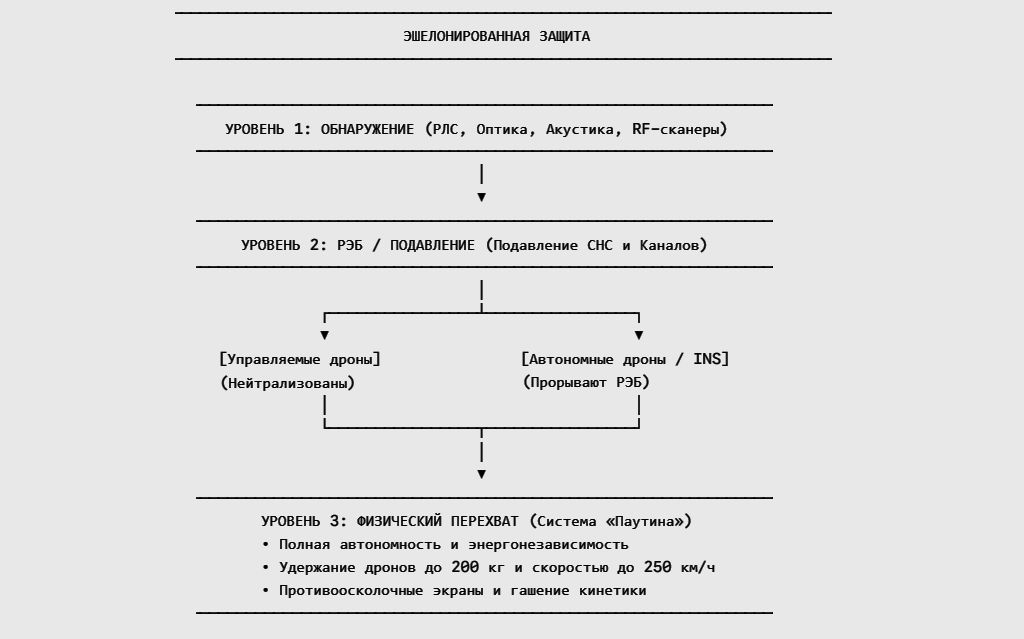

Только эшелонированная защита даёт реальную безопасность
Надежное обеспечение безопасности промышленного объекта в современных реалиях невозможно без использования комплексного подхода. Средства детекции дают информацию, РЭБ устраняет базовые угрозы, а пассивные тросово-сетчатые конструкции выступают в качестве последнего гаранта, который физически принимает на себя удар и не дает дрону причинить ущерб инфраструктуре.
Система защиты от дронов Паутина — это высокопрочное инженерное решение, спроектированное для безотказной работы в любых климатических условиях.
Ключевые технические параметры системы «Паутина»:
- Удерживающая способность: Физический перехват БПЛА массой до 200 кг, движущихся со скоростью до 250 км/ч.
- Модульность: Стандартные пролетные модули 100×50 м, 50×40 м, 45×35 м, 25×25 м с возможностью адаптации под любую геометрию площадки.
- Силовой каркас: Несущие стальные канаты диаметром 14 мм (разрывное усилие не менее 113,5 кН), основная ячейка 350×350 мм, вторичная удерживающая сетка с ячейкой от 50×50 мм.
- Антикоррозийная защита: Горячее или морское цинкование толщиной 45 — 50 мкм, обеспечивающее долговечность в агрессивных промышленных средах.
- Дополнительная защита: Оснащение высокопрочными полиамидными и противоосколочными экранами для задержания мелких элементов и улавливания кумулятивных зарядов.
Для разработки индивидуального проекта эшелонированной защиты и расчета тросово-сетчатых барьеров под характеристики вашего объекта свяжитесь с нами — специалисты компании проведут аудит и предложат оптимальное инженерное решение.
