Фундаменты и узлы крепления для сетчатых защитных конструкций — основа надёжной защиты от БПЛА

Защитный антидроновый контур на промышленном объекте — это не просто «натянутое полотно», а сложное пространственное инженерное сооружение. На практике проектирование защитных систем требует глубокого физико-математического расчёта. Ознакомиться с реализованными проектами и инженерными решениями можно на нашем сайте.

Все постоянные и переменные усилия от собственного веса конструкции, ветрового напора, наледи, а также кинетического удара БПЛА транслируются через несущие стойки на фундаменты и узлы крепления.

Даже самое прочное тросовое или арамидное полотно окажется бесполезным, если при таранном воздействии произойдёт срезание анкерных болтов или вырывание опорной плиты из грунта. Ошибки в проектировании подземного основания и соединительных узлов неизбежно приводят к крену мачт, ослаблению натяжения тросов, а в худшем случае — к аварийному обрушению конструкции на защищаемое технологическое оборудование (ёмкости РВС, трансформаторы, трубопроводы).

Качественная установка барьеров начинается с геологии и правильного подбора опорных узлов.

В данной статье мы детально разберём разновидности фундаментных оснований, типы сопрягающих узлов, требования к подготовке монтажных площадок и методы оптимизации бюджета строительства без потери несущей способности.

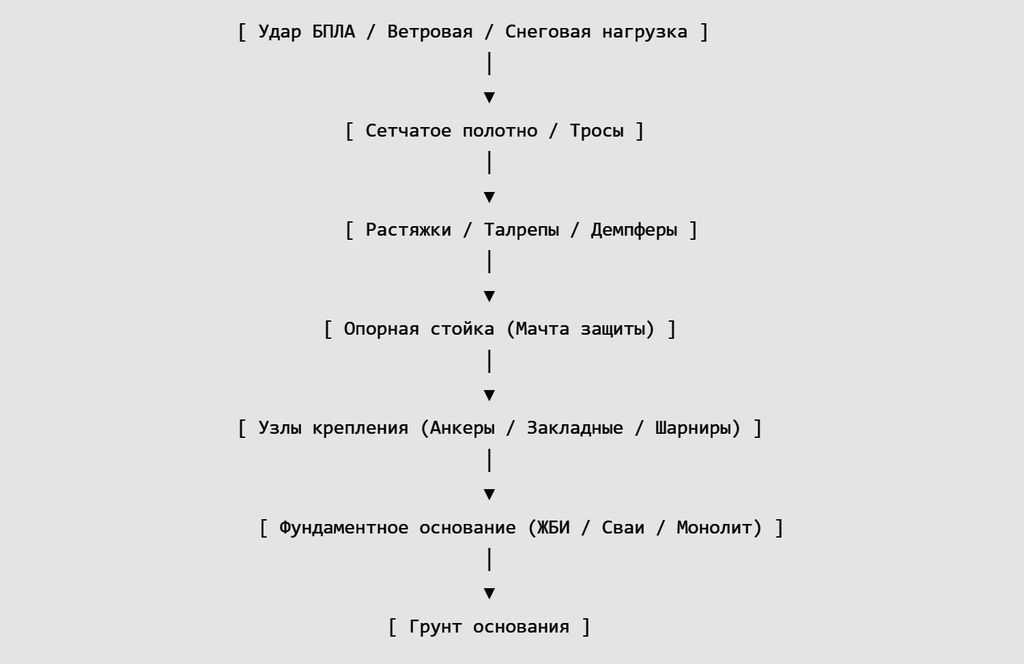

Почему фундаменты и узлы крепления — это основа системы защиты

Вся инженерная система защиты от беспилотных летательных аппаратов представляет собой единую цепь перераспределения нагрузок. Улавливающее сетчатое полотно гасит кинетическую энергию дрона и передаёт вектор силы на несущие экваториальные и радиальные тросы. Тросы, в свою очередь, через силовые талрепы и демпферы тянут верхние точки опорных стоек, создавая изгибающий и опрокидывающий моменты у основания.

Грамотный расчёт основания и крепёжных элементов гарантирует решение трёх ключевых задач:

• Восприятие опрокидывающего момента. Вылет стоек может достигать 12 — 24 метров. При ветровом воздействии на сетку возникает масштабный рычаг, пытающийся вывернуть фундамент из земли.
• Сохранение натяжения канатного контура. Натяжение несущего троса диаметром 14 мм с разрывной прочностью 113,5 кН требует абсолютной статичности опор. Смещение фундамента всего на несколько сантиметров приводит к провисанию сетки и образованию незащищённых зон.
• Безопасность при динамическом ударе. Детонация или таранный удар БПЛА передают на основание импульсную нагрузку, которую узел крепления должен срелаксировать без пластических деформаций.

Использование типовых альбомов строительных решений и стандартизированных узлов сопряжения позволяет не только обеспечить расчётный запас прочности (1,5 — 2,0), но и существенно сократить сроки строительно-монтажных работ на объекте.

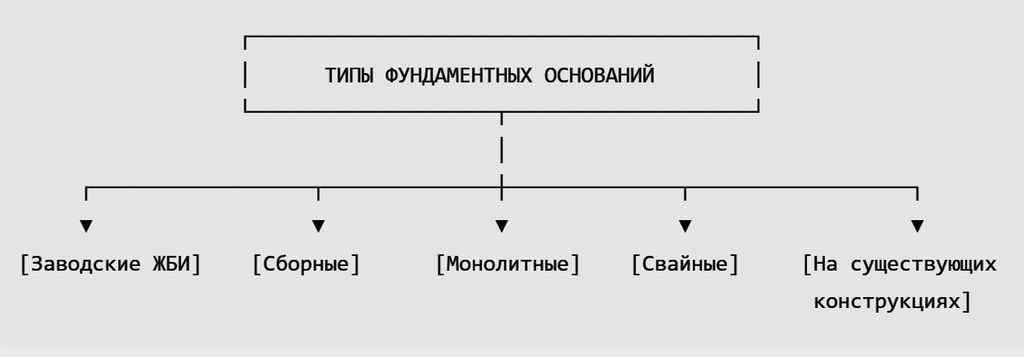

Типы фундаментов для защитных конструкций

Выбор конструктивной схемы фундамента зависит от инженерно-геологических условий площадки, действующей ветровой зоны, высоты стоек и технологических ограничений действующего предприятия.

Заводские фундаменты (заводского изготовления)

Представляют собой готовые железобетонные изделия (плиты, блоки серии ФБС, стаканные фундаменты), изготовленные в заводских условиях по ГОСТу.

• Преимущества: Гарантированная марка бетона (B25 — B30), пройденный ультразвуковой контроль прочности, возможность моментального приложения нагрузки сразу после установки и анкеровки.
• Недостатки: Высокие логистические затраты при транспортировке тяжеловесных ЖБИ, необходимость использования большегрузных автокранов (от 25 — 50 тонн).
• Область применения: Скоростной монтаж на ровных площадках с нормативной несущей способностью грунтов, где ограничены сроки проведения огневых и бетонировочных работ.

Сборные фундаменты

Конструкции, собираемые непосредственно на строительной площадке из нескольких типовых железобетонных элементов, объединённых между собой сваркой закладных деталей или затяжными шпильками.

• Преимущества: Высокая адаптивность к стеснённым условиям (компоненты можно заносить вручную или малой механизацией), снижение стоимости доставки.
• Недостатки: Требуют жёсткого операционного контроля качества сварных швов и замоноличивания стыков на месте.
• Область применения: Сложный рельеф, удалённые промышленные площадки, зоны с ограниченным габаритом проезда техники.

Монолитные фундаменты

Плитные или столбчатые бетонные основания, отливаемые непосредственно в опалубку на объекте с устройством арматурного каркаса и установкой анкерных групп.

• Преимущества: Абсолютная монолитность, максимальная несущая способность, возможность устройства подземной части любой геометрической формы под тяжёлые ветровые районы.
• Недостатки: Длительный цикл набора прочности бетоном (до 28 суток), необходимость проведения земляных работ, зависимость от отрицательных температур (требуется электропрогрев бетона зимой).
• Область применения: Высотные мачты от 18 метров, бетонирование в сложных просадочных грунтах.

Свайные фундаменты

Включают буронабивные, забивные железобетонные или винтовые стальные сваи, объединённые поверху ростверком или опорной плитой.

• Преимущества: Минимальный объём земляных работ, возможность передачи нагрузки на глубокозалегающие плотные слои грунта, эффективная работа в условиях высокого уровня грунтовых вод (УГВ).
• Недостатки: Высокая стоимость привлечения буровых или сваебойных установок, необходимость проведения контрольных испытаний свай на вырывание и вдавливание.
• Область применения: Заболоченные территории, объекты в районах распространения вечномерзлых грунтов (ЯНАО, ХМАО), слабые насыпные грунты нефтебаз.

Фундаменты на существующих конструкциях

Использование в качестве опорных точек действующих элементов промплощадки — железобетонных эстакад, ригелей, эстакад технологических трубопроводов, фундаментов зданий и сооружений.

• Преимущества: Нулевой объём земляных работ, отсутствие затрат на закупку бетона, максимальная скорость установки.
• Недостатки: Обязательность проведения поверочного расчёта несущей способности существующего здания или эстакады с учётом дополнительных динамических нагрузок.
• Область применения: Плотная застройка НПЗ, защитные укрытия трансформаторов на БКТП.

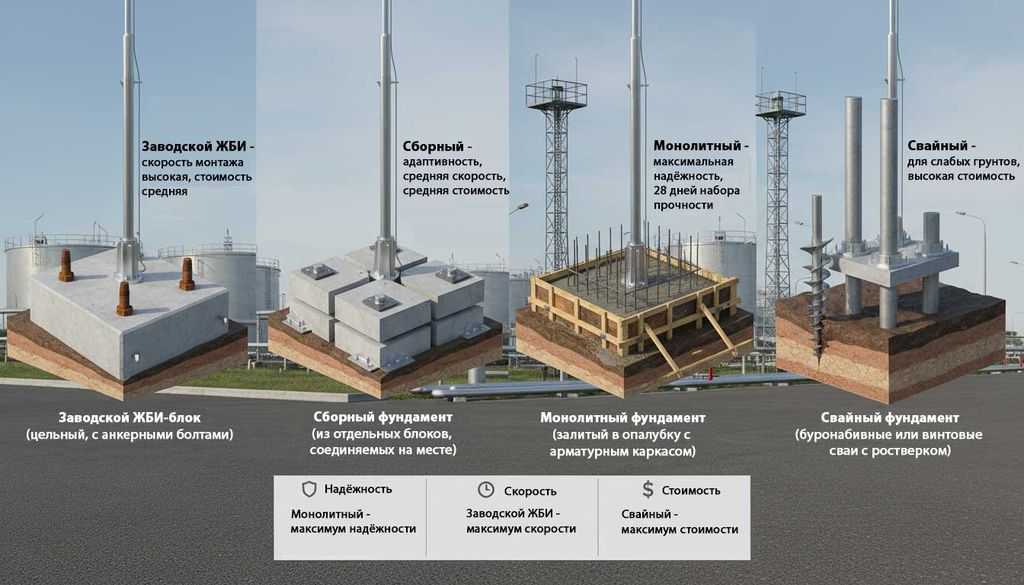

Сравнение типов фундаментов

Тип фундамента	Несущая способность	Скорость монтажа	Относительная стоимость	Оптимальная область применения
Заводской (ЖБИ)	Высокая	Очень высокая	Средняя	Типовые объекты ТЭК с жёсткими сроками ввода
Сборный ЖБИ	Средняя / Высокая	Средняя	Средняя	Удалённые площадки, стеснённые условия
Монолитный	Максимальная	Низкая (28 дней)	Высокая	Высотные мачты, экстремальные ветровые нагрузки
Свайный	Высокая (на вырывание)	Средняя	Высокая	Слабыe, просадочные грунты, высокий УГВ
На существующих конструкциях	Ограничена объектом	Максимальная	Минимальная	Реконструкция, монтаж внутри существующих цехов/эстакад

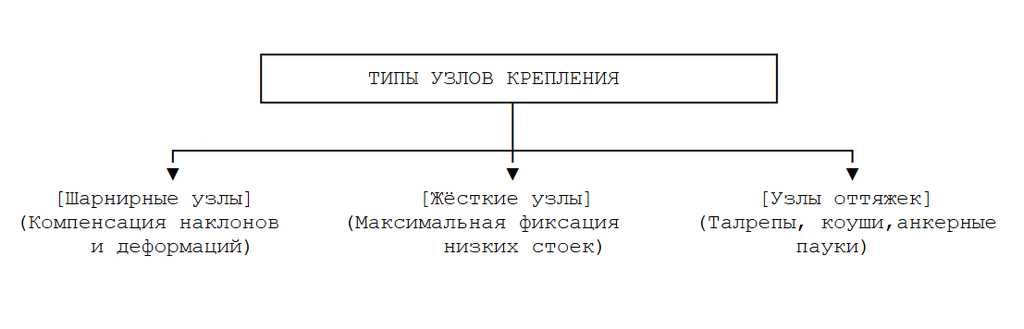

Узлы крепления — что это и какие бывают

Соединительные узлы — наиболее ответственные элементы защитного контура. Качественная сборка защитного контура предполагает использование стандартизированных узлов, воспринимающих многовекторные усилия.

Типовые узлы крепления

Применение стандартизированных альбомов узлов позволяет сократить время на проектирование и прохождение экспертизы промышленной безопасности. Типовой узел включает опорную флацевую плиту, рёбра жесткости (гасы), анкерную группу и элементы шарнирного или жесткого сопряжения.

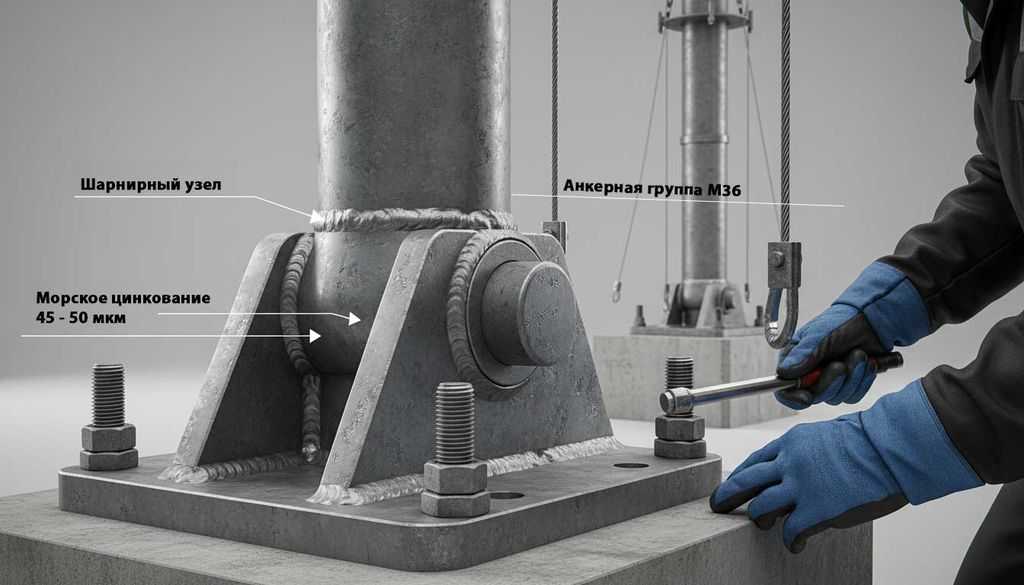

Шарнирные узлы

Обеспечивают свободный поворот стойки на ограниченный угол в одной или двух плоскостях.

• Принцип работы: Стойка опирается на ось (палец) или шаровый палец, зафиксированный в опорном башмаке.
• Преимущества: Полностью исключают возникновение изгибающего момента в основании стойки. На фундамент передаются только сжимающие и сдвиговые усилия. Это позволяет существенно уменьшить габариты и материалоёмкость бетонируемой плиты.
• Область применения: Высокие мачты с системой тросовых оттяжек.

Жёсткие узлы

Предусматривают плотную фиксацию фланца стойки к анкерным болтам, замоноличенным в фундамент, с помощью высокопрочных гаек и контргаек.

• Принцип работы: Момент от наклона стойки полностью передаётся на анкерную группу, работающую на растяжение и срез.
• Преимущества: Отсутствие необходимости устанавливать многочисленные внешние тросовые оттяжки, что экономит полезную площадь предприятия.
• Область применения: Низкие опорные стойки (до 6 — 8 метров), консольные выносы.

Узлы крепления оттяжек

Специализированные анкерные пауки, коуши, зажимы и силовой талреп.

• Принцип работы: Оттяжки из стального троса 14 мм воспринимают опрокидывающий момент от верхушки стойки и передают его на самостоятельные заанкеренные в грунт плиты.
• Особенности: Обязательное наличие в узле талрепа (винтового натяжителя) для периодической юстировки и регулировки нормативного натяжения каната в процессе эксплуатации.

Требования к площадкам для установки фундаментов

Надёжность основания закладывается на этапе инженерно-геодезических и геологических изысканий. Качественная инженерная подготовка требует полного аудита пятна застройки.

Геологические изыскания

Перед началом проектирования выполняется бурение контрольных скважин (минимум 2 — 3 точки на объект) на глубину до 6 — 10 метров. Определяются:

• Модуль деформации и угол внутреннего трения грунтов.
• Глубина сезонного промерзания (например, 1,8 — 2,0 м для Западной Сибири и 1,4 м для ЦФО).
• Уровень и агрессивность грунтовых вод по отношению к бетону и стали.

Подготовка основания

Поверхностный растительный слой (чернозём, торф) подлежит полной срезке. На дне котлована устраивается песчано-щебёночная подушка толщиной 200 — 500 мм с послойным трамбованием виброплитами до коэффициента уплотнения $K_{com}\ge \mathrm{0,95}$.

Дренаж и водоотведение

Застаивание поверхностных вод у основания фундаментов приводит к разжижению грунтов и пучению при замерзании. В проекте предусматривается отмостка из бетона или гидроизоляционной мембраны, а также канавки для отвода ливневых стоков.

Организация доступа техники

Современные мачты защиты монтируются с помощью автокранов грузоподъёмностью 25 — 50 тонн и автогидроподъёмников (вышек). Монтажная площадка должна быть спланирована, отсыпана щебнем и обладать несущей способностью, выдерживающей аутригеры тяжёлой спецтехники.

Типичные ошибки при проектировании фундаментов и узлов крепления

Нарушения при расчёте и устройстве опорных оснований занимают первое место среди причин аварийных ситуаций:

• Игнорирование расчёта на вырывание. Фундаменты оттяжек работают не столько на сжатие, сколько на подъёмную силу от ветра. Использование обычных мелкозаглубленных блочных фундаментов без учёта веса грунтового клина приводит к их выдёргиванию из земли.
• Отсутствие антикоррозионной защиты. Анкерные болты и закладные детали, находившиеся в грунте или на открытом воздухе без обработки методом горячего или морского цинкования, теряют до 30% сечения за 3–5 лет эксплуатации.
• Неучёт ветрового резонанса и флаттера. При натяжении сетки тросы под воздействием ветра создают циклическую динамическую нагрузку, вызывающую усталостные трещины в жёстких сварных узлах крепления стоек.
• Замоноличивание анкеров без шаблонов (кондукторов). Смещение анкерных болтов даже на 5 — 10 мм от проектных осей делает невозможным посадку фланца стойки и требует разрушения верхнего слоя бетона.
• Отсутствие температурных компенсаторов. При длине защитного контурного троса более 50 метров сезонный перепад температур от −40°C до +40°C вызывает изменение длины каната до нескольких сантиметров, создавая разрушительные усилия на крайние стойки.

Рекомендации по выбору фундаментов и узлов крепления

Для оптимизации затрат и обеспечения безаварийной службы инженерам рекомендуется следовать правилам:

• Комплексно оценивайте геологию: Для плотных песчаных грунтов выбирайте заводские ЖБИ-плиты, для болотистой местности — буронабивные или винтовые сваи.
• Применяйте комбинированные узлы: Используйте шарнирный башмак у основания стойки в сочетании с 3 — 4 оттяжками. Это снижает вес фундамента стойки в 2,5 — 3 раза.
• Закладывайте двойной контур антикоррозии: Все стальные узлы, талрепы, метизы и анкеры должны проходить процедуру морского цинкования с толщиной покрытия не менее 45 — 50 мкм.
• Используйте талрепы с контрольными контргайками: Выбирайте винтовые натяжители закрытого типа (вилка-вилка), предотвращающие самопроизвольное выкручивание под воздействием ветровой вибрации.
• Проводите ультразвуковой аудит существующих конструкций: Если монтаж осуществляется на эстакаду, выполните инструментальное обследование бетона и арматуры на соответствие фактическим нагрузкам.

Примеры проектных решений

НПЗ в Сибирском регионе (Омская область)

• Климатические условия: Глубина промерзания грунта — 2,1 м, снеговая зона — IV, ветровая — III.
• Проблема: Требовалось смонтировать мачты высотой 18 метров вдоль действующей технологической установки. Огневые и бетонировочные работы на объекте были строго ограничены.
• Решение: Проектное бюро применило сборно-заводские ЖБИ фундаменты, устанавливаемые на песчано-щебёночную подушку ниже уровня промерзания. Сопряжение стоек выполнено через шарнирные узлы.
• Результат: Время монтажа оснований сократилось с 30 до 5 дней. Отказ от монолитного бетонирования снизил сметную стоимость нулевого цикла на 35%.

[ Наземная стойка 18 м ]
         ↓
[ Шарнирный башмак ]
         ↓
[ Анкерная группа М36 ]
         ↓
[ Заводской ЖБИ-блок (B30, W8, F300) ]
         ↓
[ Щебёночная подушка 300 мм (K_com >= 0.95) ]
         ↓
[ Плотный суглинок (ниже 2.1 м) ]

Водоканал в Центральном ФО (г. Воронеж)

• Климатические условия: Высокий уровень грунтовых вод (0,8 м от поверхности), пылеватые влажные пески.
• Проблема: Угроза всплытия и проседания классических мелких монолитных фундаментов под ветровой нагрузкой на сетчатый купол.
• Решение: Проектировщики заложили свайный фундамент из буронабивных свай диаметром 350 мм и длиной 6 метров с объединением монолитным ростверком.
• Результат: Обеспечена требуемая несущая способность на вырывание с коэффициентом запаса 2,1. Системы оттяжек зафиксированы на свайных анкерных пауках.

Энергетический объект в Южном ФО (Краснодарский край)

• Климатические условия: Скальный грунт (известняки), ветровой район — V (ураганные ветры до 35 м/с).
• Проблема: Невозможность проведения масштабных земляных работ из-за плотной прокладки силовых кабелей высокого напряжения.
• Решение: Бурение шпуров глубиной 2,5 м непосредственно в скальную породу с установкой химических анкеров высокой прочности и жёстких опорных фланцев.
• Результат: Конструкция выдержала штормовые ветры без отклонения геометрических параметров мачт.

Чек-лист для проектирования фундаментов и узлов крепления

При проверке проектно-сметной документации на систему защиты от БПЛА убедитесь в наличии следующих пунктов:

• Отчёт об инженерно-геологических изысканиях на площадке строительства.
• Расчёт фундаментов на прочность, устойчивость против опрокидывания и сдвига.
• Поверочный расчёт фундаментных оснований на подъёмную (выдёргивающую) силу от ветровых оттяжек.
• Расчёт аэродинамических, ветровых и снеговых нагрузок по СП 20.13330.2016.
• Наличие в узлах крепления антикоррозионного покрытия (морское цинкование 45 — 50 мкм).
• Применение сертифицированных высокопрочных анкерных болтов (класс прочности не ниже 8.8).
• Схема геодезической разбивки осей и высотных отметок фундаментов.
• Деталировочные чертежи марки КМД для опорных башмаков, фланцев и зажимов оттяжек.
• Наличие винтовых натяжителей (талрепов) с устройством контрения для регулировки тросов.
• Раздел регламента по планово-предупредительному обслуживанию фундаментов и протяжке болтовых соединений.

Надёжная основа — залог долговечности системы защиты

Фундаменты и узлы крепления — это скрытый, но самый ответственный элемент инженерно-технического комплекса защиты объектов от БПЛА. Попытки сэкономить на геологических изысканиях, марке бетона или антикоррозионной обработке анкеров оборачиваются авариями, простоями производственных мощностей и многомиллионными убытками.

Грамотный подбор конструктивного решения — будь то быстрые в монтаже заводские ЖБИ-блоки, технологичные свайные основания или надёжные шарнирные узлы сопряжения — позволяет создать устойчивую систему, способную выдержать как природные катаклизмы, так и прямое динамическое воздействие БПЛА.

Технические стандарты надёжных опорных узлов:

• Несущие канатные элементы: Трос стальной 14 мм (разрывная прочность от 113,5 кН).
• Антикоррозионный барьер: Морское горячее цинкование толщиной 45 — 50 мкм.
• Конструкции узлов: Шарнирные и жёсткие фланцевые узлы с усиленными гасами.
• Типы оснований: Заводские ЖБИ, сборные, монолитные и свайные фундаментные группы.
• Нормативный коэффициент запаса прочности: $K\ge \mathrm{1,8}$—2,0.
