Попытки остановить современные средства воздушного нападения наращиванием толщины жестких преград приводят к утяжелению конструкций и их обрушению. Надежная физическая защита технологических объектов базируется на строгих законах механики деформируемого твердого тела и баллистики. Эксперты компании X Pautina формулируют четыре фундаментальных инженерных принципа неразрушающего перехвата ударных беспилотников.
Почему физика удара важнее толщины металла
Лобовое столкновение высокоскоростного ударного дрона с массивной жесткой стеной генерирует мгновенный пиковый импульс. В жестких преградах кинетическая энергия трансформируется в контактное разрушение и откол тыльного слоя стали. Эластичные тросовые структуры растягивают процесс торможения во времени, исключая возникновение критических разрушающих перегрузок.
- Время контакта: увеличение интервала торможения снижает силу динамического воздействия на несущие узлы.
- Рассредоточение усилий: трансформация точечного удара в объемное натяжение пространственной сети канатов.
- Снижение металлоемкости: экономия до 60% металла по сравнению со сплошными броневыми экранами.
- Минимизация рисков рикошета: улавливание объекта сетчатой ловушкой без отскока в смежные технологические узлы.
Контроль динамики удара обеспечивает перехват дрона значительно эффективнее, чем наращивание статической толщины преграды.
Принцип 1 — Неразрушающее энергопоглощение (controlled deceleration)
Первый базовый принцип требует плавного гашения кинетической энергии ударника без разрыва несущих элементов сети. Резкая остановка аппарата ведет к мгновенному обрыву канатов в месте контакта из-за концентрации напряжений. Конструкция обязана обеспечить заданный путь торможения, переводя кинетическую энергию в работу упругопластической деформации.
Контролируемое замедление и динамический коэффициент
Система рассчитывается на перехват ударника массой 30–50 кг, летящего со скоростью 40–50 м/с (свыше 140–180 км/ч). Управляемое торможение удерживает пиковое ускорение замедления на уровне ≤ 50–80 g при времени удара 10–50 мс.
- Динамический коэффициент: учет коэффициента динамичности Кдин в диапазоне 2.5–4.0 при расчете силовых узлов.
- Предельная стрела прогиба: расчет динамического прогиба (dynamic sagging) fдин ≤ 0.1–0.15 · Lпролета.
- Упругое удлинение стали: подбор тросов с относительным удлинением δ ≥ 8–12% для поглощения импульса.
- Ударная вязкость: сохранение вязкости KCU при -40°C ≥ 30 Дж/см² для исключения хрупкого излома канатов на морозе.
Пример расчёта для дрона 30 кг на скорости 50 м/с:
| Параметр | Значение |
|---|---|
| Кинетическая энергия | 37.5 кДж |
| Время торможения | 30 мс |
| Ускорение замедления | 55 g |
| Путь торможения | 0.75 м |

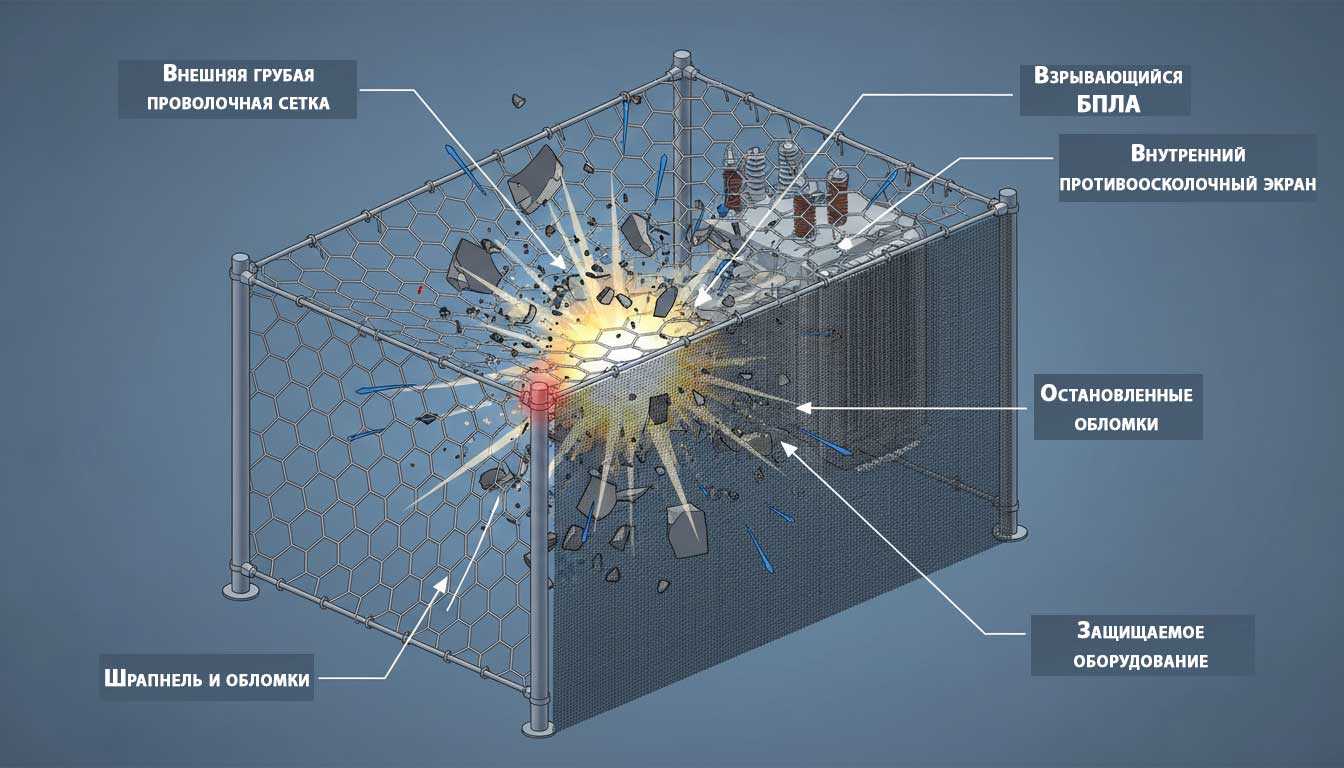

Трёхуровневое демпфирование кинетического удара
Гашение энергии распределяется между тремя последовательно включающимися структурными каскадами. Поэтапная работа системы предотвращает концентрацию нагрузки в одной точке полотна.
Таблица каскадов демпфирования:
| Уровень демпфирования | Конструктивный элемент системы | Доля поглощаемой энергии удара | Механика работы узла |
|---|---|---|---|
| Уровень 1 | Локальная сетка 350×350 мм (трос 4 мм) | 15–25% | Локальное пластическое обжатие ячейки и срез элементов дрона |
| Уровень 2 | Вторичная сеть 5×5 м (трос 14 мм, 113,5 кН) | 40–50% | Пространственное провисание купола и упругое растяжение вант |
| Уровень 3 | Тормозные кольца (brake rings) | 30–40% | Фрикционное проскальзывание колец при усилии Fslip = 30–60 кН |
Трехуровневый каскад рассеивает кинетический импульс тяжелых БПЛА, сохраняя целостность опорных стоек.
Подробный математический аппарат, дифференциальные уравнения движения и расчет динамических стрел провеса представлены в инженерных расчетах поглощения энергии сетками.
Принцип 2 — Геометрическое рассекание кумулятивного узла
Ударные дроны оснащаются кумулятивными боевыми частями, требующими жесткого контакта взрывателя для штатного подрыва. Второй принцип заключается в механическом разрушении носового конуса боеприпаса до замыкания контактной пары. Правильная геометрия стального плетения вызывает аварийный срез головной части или короткое замыкание пьезоэлектрической цепи.
Шаг ячейки и сминание носового обтекателя
Прохождение носовой части выстрела (ПГ-7В) сквозь жесткую ячейку деформирует тонкостенную воронку кумулятивного заряда. Шаг ячейки противоосколочного экрана 40×40…60×60 мм механически сминает обтекатель без замыкания датчика цели.
Типы боевых частей и их уязвимость:
| Тип БЧ | Применение | Уязвимость к сетке |
|---|---|---|
| ПГ-7В | FPV-дроны | Сминание воронки |
| КЗ-6 | Тяжёлые БПЛА | Срез тоководов |
| Фугасная | Самолётные БПЛА | Рассеивание |
- Геометрический барьер: тросовое перекрестье не позволяет взрывателю войти в контакт с жесткой преградой.
- Срезание тоководов: разрыв внутренних проводников между пьезогенератором и донным детонатором.
- Асимметричное обжатие: перекос кумулятивной выемки, нарушающий условия формирования сфокусированного песта.
- Высокопрочная сталь полотна: применение канатов с пределом прочности 1770–1960 МПа для гарантированного рассекания дюрали и карбона.
Холостой срыв взрывателя и деградация боевой части
Разрушение носовой сборки переводит детонационную цепь в режим «холостого срыва» без подрыва основного заряда. Даже в случае запоздалого срабатывания расфокусированный кумулятивный заряд теряет бронепробиваемость на 80–90%.
Геометрический слом боевой части превращает кумулятивный заряд в малоэффективный фугас на удалении от резервуара.
Принцип 3 — Гарантированный зазор безопасности (stand-off distance)
Удержание дрона полотном теряет смысл, если детонация боевой части происходит вплотную к защищаемой емкости. Третий принцип требует сохранения расчетного безопасного зазора (stand-off distance) в момент максимального прогиба сетки. Воздушный промежуток служит средой для быстрого рассеивания энергии взрывной волны и продуктов детонации.
Формула безопасного зазора
Полное расстояние от нейтрального положения ненагруженной сетки до оборудования рассчитывается по строгой формуле. Формула связывает упругий динамический прогиб полотна с радиусом безопасного детонационного затухания.
- Формула безопасного зазора: Sбез ≥ fдин + Rбез.
- Динамический прогиб (fдин): амплитуда стрелы провеса канатов в кульминационный момент торможения объекта.
- Безопасный радиус затухания (Rбез): воздушный демпфирующий слой толщиной не менее 1.5–2.0 м.
- Итоговая величина безопасного зазора (stand-off distance): проектное расстояние составляет от 1.5 до 3.0 м во всех направлениях возможного удара.
Пример расчёта безопасного зазора для 220 кВ:
| Параметр | Значение |
|---|---|
| Динамический прогиб | 1.2 м |
| Безопасный радиус затухания | 1.8 м |
| Итоговый безопасный зазор | 3.0 м |
Рассеивание кумулятивной струи и энергии фугаса
При подрыве на расстоянии свыше 1.5 м высокоскоростной металлический пест кумулятивной струи дробится и распадается. Давление воздушной ударной волны деградирует обратно пропорционально кубу расстояния от эпицентра подрыва на сетке.
Гарантированный зазор исключает гидродинамический разрыв стенок резервуара даже при штатной детонации боезаряда.
Подробная физика разрушения кумулятивной струи и параметры сетчатых преград рассмотрены в базовой статье о защите НПЗ от дронов сетками.
Принцип 4 — Автономия силовых потоков и конструктивная развязка
Четвертый принцип запрещает передачу ветровых, статических и ударных нагрузок на защищаемое технологическое оборудование. Защитное сооружение обязано функционировать как полностью самостоятельная статическая система на независимых опорах. Жесткая связь защитного каркаса с технологическими аппаратами ведет к деформации обечаек и уторных швов резервуаров.
- Независимые фундаменты: установка опорных мачт на собственные сборные железобетонные плиты или буронабивные сваи за пределами каре.
- Нулевая нагрузка на резервуар: категорический запрет крепления расчалок, хомутов и кронштейнов к стенкам и кровле РВС.
- Развязка температурных деформаций: исключение температурных усилий от расширения длинных канатов на строительные конструкции завода.
- Сохранение целостности при отказе: локальный обрыв одного тросового сектора не должен вызывать перекос смежных опорных пилонов.
Пример развязки для резервуара РВС-5000:
| Параметр | Решение |
|---|---|
| Фундаменты мачт | Вне каре, на сваях |
| Крепление к РВС | Запрещено |
| Температурные швы | Компенсаторы |
| Резервирование | Независимые секции |
Силовая автономия сохраняет штатный режим работы оборудования при любых динамических перегрузках защитного купола.
Ограничения линейной упругости и пределы текучести материалов
При расчете защитных преград недопустимо опираться исключительно на классический закон Гука и линейную упругость. Локальные напряжения в канатах при ударе быстро переходят за предел текучести стали, требуя учета пластических деформаций. Использование материалов с некорректными пластическими характеристиками приводит к мгновенному хрупкому разрушению сети.
- Запрет хрупких полимеров: отказ от углепластиков и вторичных полиамидов, теряющих ударную вязкость при отрицательных температурах.
- Предел текучести тросов: применение сталей с контролируемой площадкой текучести для безопасного удлинения нитей без обрыва.
- Антикоррозийный ресурс: тросы с морским цинком и фитинги горячего цинкования слоем 45–50 мкм со сроком службы 20+ лет.
- Усталостная прочность: проверка узлов анкеровки на циклическую ветровую усталость при постоянных автоколебаниях вант.
Учет нелинейной работы высокопрочной стали гарантирует сохранение несущей способности системы за пределами упругой зоны.
Классы энергоёмкости защитных инженерных систем
Защитные комплексы классифицируются по величине гарантированно поглощаемой кинетической энергии ударника. Градация систем позволяет оптимизировать затраты и подобрать типоразмер несущих модулей под реальный профиль угроз. Компания применяет унифицированную линейку пространственных блоков: 100×50 м, 50×40 м, 45×35 м и 25×25 м.
Таблица классов энергоемкости барьеров:
| Класс энергоемкости системы | Расчетный диапазон энергии удара | Типовые цели и параметры угрозы | Конструктивное исполнение барьера |
|---|---|---|---|
| Класс L (Light) | до 20 кДж | Легкие коммерческие дроны, FPV-камикадзе до 5 кг со скоростью до 100 км/ч | Одноконтурная сетка 150×150 мм, трос 4 мм, легкие стойки без тормозных колец |
| Класс M (Medium) | 20–80 кДж | Средние ударные дроны, тяжелые FPV с БЧ 5–15 кг на встречных курсах | Двухконтурная система: трос 4 мм (ячейка 350×350 мм) + вторичная сеть 14 мм (113,5 кН) |
| Класс H (Heavy) | свыше 80 кДж | Тяжелые БПЛА самолетного типа массой 30–100+ кг со скоростями более 150 км/ч | Модули 100×50 м, тормозные кольца (brake rings) 30–60 кН, фундаменты глубокого заложения |
Примеры БПЛА по классам:
| Класс | Примеры |
|---|---|
| L | DJI, FPV до 5 кг |
| M | «Горлица», FPV 5–15 кг |
| H | «Лютый», «Бобер» |
Корректный выбор класса энергоемкости исключает как недостаточную прочность преграды, так и избыточный перерасход бюджета.

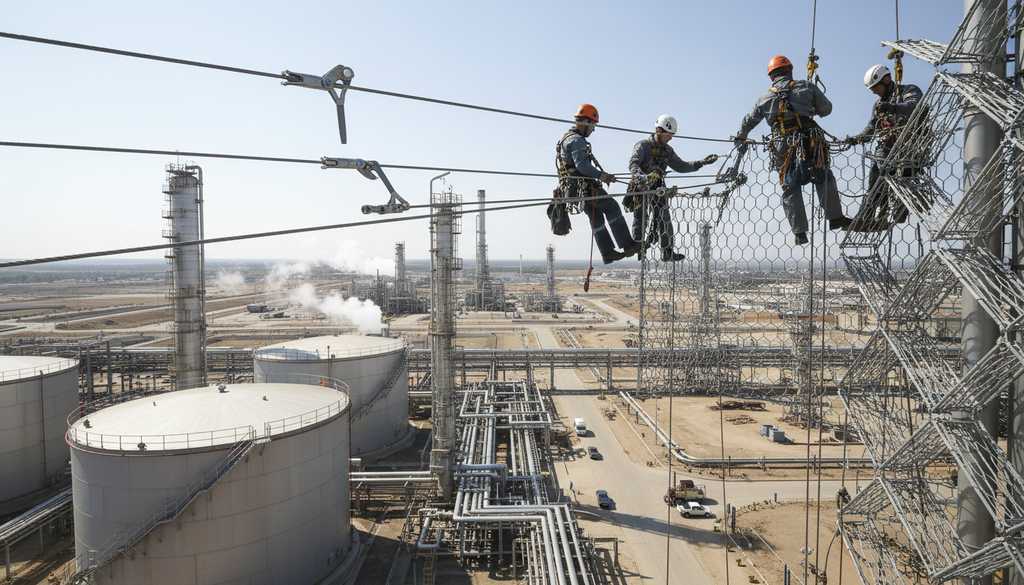

Практический регламент внедрения систем, этапы бессварного монтажа и программа испытаний изложены в пошаговом руководстве по защите объектов.
Часто задаваемые вопросы (FAQ)
Почему нельзя использовать сплошной стальной лист вместо тросовой сетки?
Сплошной лист обладает колоссальной парусностью, требуя массивных фундаментов, а при ударе кумулятивного заряда пробивается сфокусированной струей без рассеивания энергии.
Как тормозные кольца (brake rings) гасят кинетическую энергию?
При достижении калиброванного усилия сдвига (30–60 кН) кольцо пластически деформируется и протаскивает канат сквозь фрикционную втулку, превращая механическую работу в тепло.
Зачем нужен безопасный зазор (stand-off distance), если сетка полностью остановила дрон?
Задержанный дрон может сдетонировать по таймеру или радиокоманде; безопасный зазор 1.5–3.0 м снижает давление взрывной волны на стенку емкости до безопасных величин.
Как сетка разрушает кумулятивную воронку без подрыва?
Жесткие ячейки 40×40…60×60 мм сминают тонкостенный алюминиевый конус взрывателя сбоку, закорачивая электроцепь пьезоэлемента на массу до срабатывания донного капсюля.
Не приведет ли натяжение сетки к передаче опрокидывающего момента на резервуар?
Принцип силовой автономии строго запрещает связывать сетку с резервуаром; все растяжки и мачты опираются на собственные свайные фундаменты вне обвалования.
Теряет ли стальной трос защитные свойства при сильных морозах?
Применение специальных хладостойких канатных сталей гарантирует ударную вязкость KCU не менее 30 Дж/см² при -40°C, предотвращая хрупкое разрушение на морозе.
