Проектирование пассивных систем перехвата БПЛА требует строгого аналитического подтверждения неразрушающего энергопоглощения конструкций. Статья раскрывает математический аппарат динамического баланса энергии, моделирование работы фрикционных тормозных колец (brake rings) и верификацию моделей в CAE-пакетах явной динамики (Explicit Dynamics). Инженеры-расчетчики X Pautina приводят методику расчета предельных стрел провеса и коэффициентов надежности канатных сетей.
Почему расчет поглощения энергии — основа надежной защиты

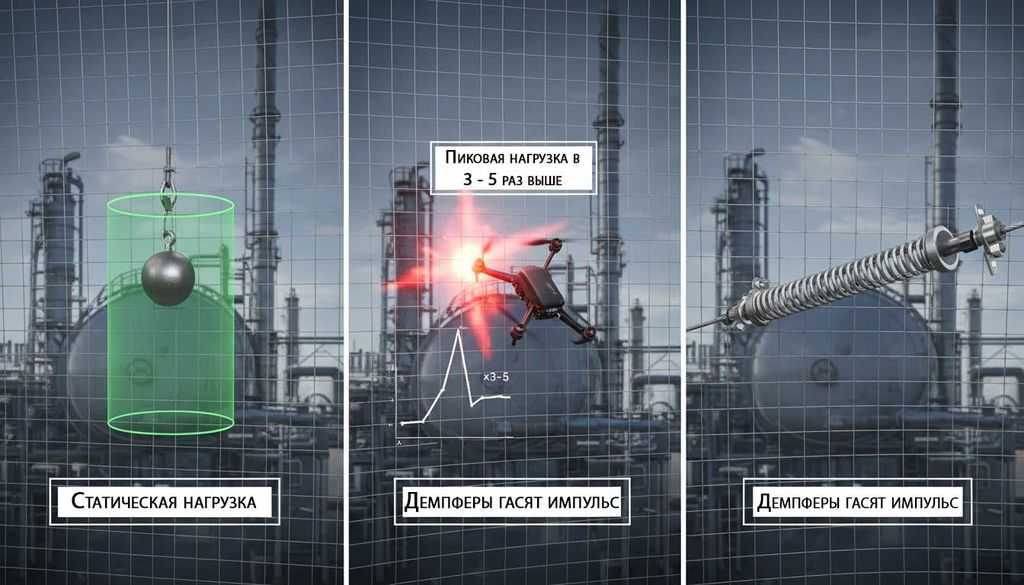

Классические квазистатические расчеты неприменимы для описания высокоскоростного динамического соударения летательного аппарата с гибкой сетью. Соударение протекает за миллисекунды и сопровождается волновыми процессами распространения деформаций вдоль тросов. Ошибочная оценка энергоемкости ведет либо к сквозному пробитию полотна, либо к разрушению опорных мачт от колоссального пикового импульса.
- Точный подбор сечений: определение оптимального диаметра канатов без избыточного утяжеления конструкции.
- Прогнозирование траектории торможения: расчет необходимого безопасного расстояния (stand-off distance) до защищаемого аппарата.
- Снижение нагрузок на фундаменты: удержание передаваемых усилий в проектных пределах за счет энергопоглотителей.
- Прохождение экспертизы: обоснование решений в органах Главгосэкспертизы (ГГЭ) и при экспертизе промышленной безопасности (ЭПБ).
Корректный расчет энергопоглощения гарантирует безаварийный перехват ударника в рамках заданных габаритов деформации.

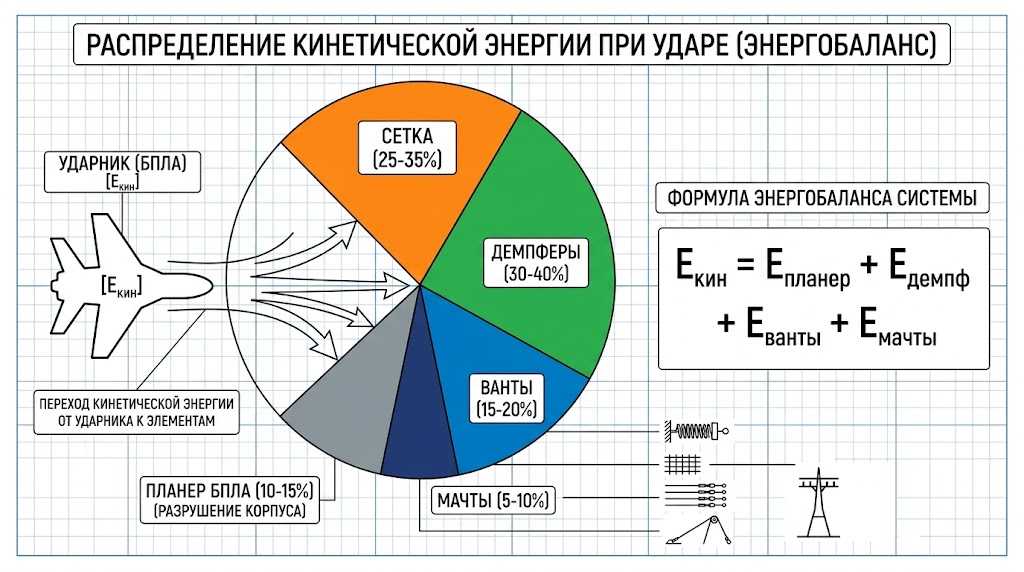

Динамический баланс энергии при высокоскоростном ударе
Аналитическая модель перехвата основывается на законе сохранения энергии в замкнутой механической системе. Кинетическая энергия налетающего дрона полностью переходит в различные формы внутренней энергии деформации элементов барьера. Задача инженера-расчетчика — распределить рассеивание энергии по конструктивным уровням для исключения разрыва связей.
Уравнение динамического энергобаланса

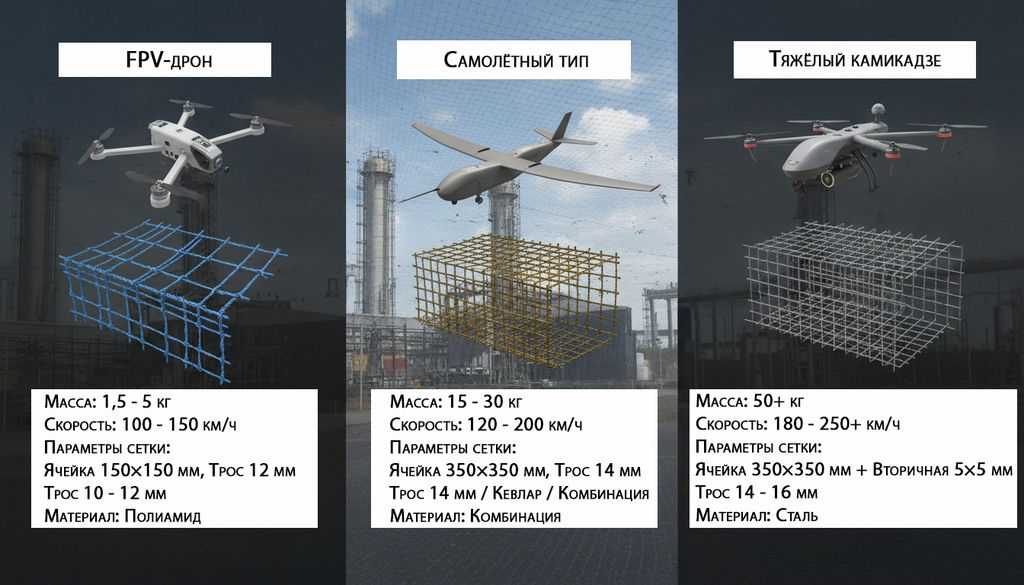

Входная кинетическая энергия ударника рассчитывается для массы m = 35–60 кг и скорости v = 35–55 м/с под углами пикирования от 15° до 90°. Полное уравнение баланса учитывает упругую, пластическую, фрикционную составляющие и деформацию самого планера.
- Уравнение сохранения энергии: Ek = We + Wp + Wfr + Wdef + Wstruct.
- Ek: кинетическая энергия ударника в диапазоне 25–90 кДж.
- We: работа упругой деформации несущих вант вторичной сети 14 мм (прочность 113,5 кН).
- Wp: работа пластической деформации защитной сетки 350×350 мм из троса 4 мм.
- Wfr: работа сил трения во фрикционных тормозных энергопоглотителях (brake rings).
- Wdef: энергия механического сминания и разрушения планера БПЛА.
- Wstruct: работа податливости опорных мачт, оттяжек и анкерных креплений.
Пример расчёта для дрона 50 кг на скорости 50 м/с:
| Параметр | Значение |
|---|---|
| Кинетическая энергия | 62.5 кДж |
| We (ванты) | 18.7 кДж (30%) |
| Wp (сетка) | 12.5 кДж (20%) |
| Wfr (демпферы) | 25.0 кДж (40%) |
| Wdef (планер) | 4.4 кДж (7%) |
| Wstruct (мачты) | 1.9 кДж (3%) |
Распределение энергии по структурным каскадам
Время полной остановки ударника составляет всего tstop = 15–40 мс. Система последовательно подключает структурные уровни, сглаживая пиковое динамическое усилие.
Таблица распределения энергии по уровням:
| Структурный уровень системы | Конструктивный элемент | Доля рассеиваемой энергии | Механизм поглощения |
|---|---|---|---|
| Уровень 1 | Защитная сетка (трос 4 мм, 350×350 мм) | 15–25% | Локальная пластическая деформация и срез обшивки |
| Уровень 2 | Вторичная вантовая сеть (трос 14 мм, ячейка 5×5 м) | 25–35% | Пространственное упругое натяжение канатов |
| Уровень 3 | Фрикционные демпферы (brake rings) | 35–50% | Сухое трение и пластическая протяжка кольца |
| Уровень 4 | Опорные мачты и анкерные оттяжки | 5–10% | Упругая податливость пространственного металлокаркаса |
Основную долю энергии (до 50%) забирают тормозные кольца, предохраняя силовую сеть от предельных перегрузок.
Фундаментальные принципы контролируемого замедления и автономии силовых потоков детально раскрыты в статье об инженерных принципах защиты от БПЛА.
Математическое моделирование тормозных энергопоглотителей
Тормозные энергопоглотители на базе колец трения (brake rings) являются ключевым элементом гашения больших энергий. Устройство представляет собой калиброванную петлю каната со специальной зажимной гильзой трения. Моделирование работы демпфера базируется на экспериментально снятой нелинейной диаграмме деформирования.

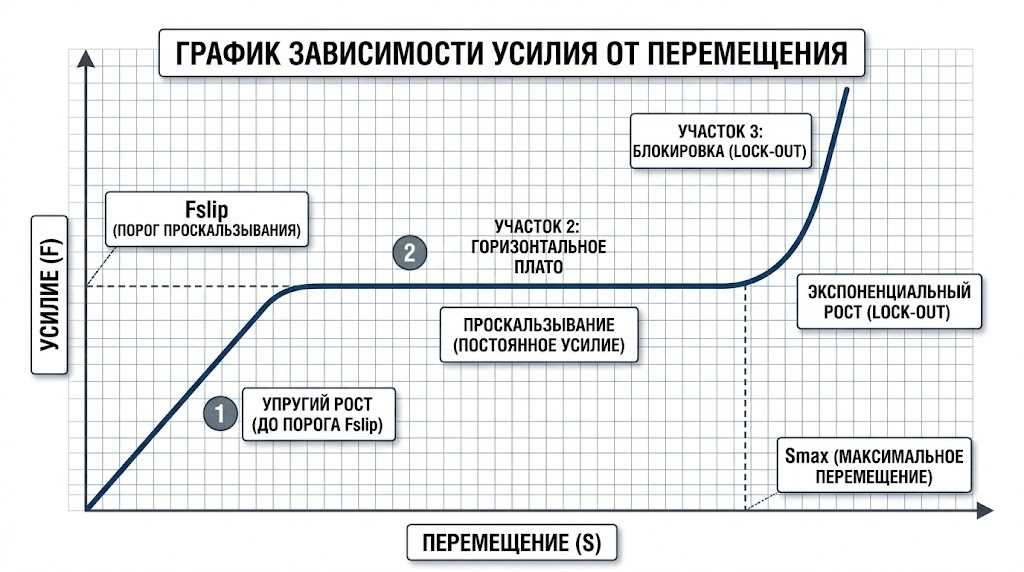

Диаграмма «Сила — Перемещение» (F-ΔL)
Диаграмма отражает зависимость удерживающего усилия от величины пластической вытяжки каната из втулки. Кривая имеет четко выраженный порог страгивания и стабильное горизонтальное плато пластического течения.
- Порог активации (Fslip): калиброванное усилие срабатывания в диапазоне 35–50 кН.
- Рабочее плато: постоянное сопротивление трения на всем расчетном ходе энергопоглотителя.
- Предельный ход торможения (Smax): максимально допустимое конструктивное перемещение до исчерпания запаса петли.
- Эффект блокировки (lock-out): резкий экспоненциальный рост усилия после полной выборки свободного хода кольца.
Схема диаграммы F-ΔL:
| Участок | Усилие | Ход |
|---|---|---|
| Упругий | до Fslip | 0–5% |
| Плато | Fslip = const | 5–80% |
| Lock-out | экспонента | 80–100% |
Методика подбора количества и схемы расстановки колец
Необходимое число демпферов рассчитывается исходя из дефицита энергии, оставшейся после упругой работы вант. Демпферы устанавливаются симметрично в разрывах несущих и ветровых оттяжек по периметру опорных мачт.
- Расчетное выражение: Nrings ≥ Eabsorb / (Fslip · Smax · ηgeom).
- Eabsorb: целевая энергия, подлежащая диссипации (до 45 кДж на сектор).
- ηgeom: коэффициент геометрической неодновременности включения колец (0.8–0.9).
- Защита от коррозии: морское цинкование и горячий цинк фитингов толщиной 45–50 мкм гарантируют стабильность коэффициента трения на 20+ лет.
Точный подбор порога Fslip предотвращает ложное срабатывание демпферов от ветрового напора и гололеда.
Ограничения динамической стрелы провеса и локализация удара
Деформация полотна в момент перехвата ограничивается расстоянием до защищаемого оборудования. Чрезмерный прогиб сети может привести к механическому удару по дыхательным клапанам или вводам трансформаторов. Расчет динамической стрелы провеса определяет минимально допустимый габарит безопасности.
Динамический прогиб полотна и габаритные зазоры
Динамическая стрела провеса (fдин) вычисляется с учетом податливости вант и раскрытия тормозных колец. Предельный прогиб жестко лимитируется исходным воздушным коридором до защищаемой конструкции.
- Условие непревышения прогиба: fдин ≤ Lclearance — Δsafety.
- Lclearance: физическое расстояние от плоскости сетки до оборудования.
- Δsafety: нормативный запас безопасности (safe stand-off) величиной не менее 1.5 м.
- Лимит по пролету: непревышение предельного значения fдин ≤ 0.1–0.15 · Lspan для модулей 100×50 м, 50×40 м, 45×35 м и 25×25 м.
Пример расчёта для модуля 100×50 м:
| Параметр | Значение |
|---|---|
| Длина пролета | 100 м |
| Предельный прогиб | 10–15 м |
| Фактический прогиб | 8 м |
| Запас | 2–7 м |
Защита от сквозного продавливания и протыкания (punching shear)
Жесткие компактные элементы дрона (электродвигатель, стальной ротор) создают эффект точечного продавливания ячейки. Для предотвращения протыкания полотна геометрические размеры ячейки увязываются с габаритами двигателя.
- Соотношение ячейки и мидели: dячейки ≤ 0.3–0.5 · Dдвигателя для гарантированного механического упора.
- Размер рабочей ячейки: базовый шаг сетки 350×350 мм дополняется мелкоячеистым противоосколочным экраном.
- Срезание лопастей: жесткость кромки троса 4 мм обеспечивает разрушение углепластиковых пропеллеров при контакте.
Согласование динамического прогиба с шагом ячейки исключает контакт поражающих элементов дрона с резервуаром.
Физика перехвата, расчет разрушения кумулятивного заряда и безопасное расстояние (stand-off) описаны в материале о защите НПЗ от дронов сетками.
Коэффициенты надёжности и динамичности по строительным нормам
Инженерный расчет противодроновых сооружений обязан опираться на актуальную нормативную базу РФ. Расчет нагрузок ведется в соответствии с требованиями СП 16.13330 (Стальные конструкции) и СП 20.13330 (Нагрузки и воздействия). Введение поправочных коэффициентов страхует систему от технологического разброса прочностных свойств канатов.
Таблица расчетных коэффициентов и механических требований:
| Нормативный коэффициент / Параметр стали | Обозначение | Нормативное расчетное значение | Инженерное назначение параметра |
|---|---|---|---|
| Коэффициент динамичности | Кдин | 1.8–2.5 | Учет ударного характера нагружения несущих узлов |
| Коэффициент надежности по материалу | γm | 1.3–1.5 | Запас прочности для высокопрочных стальных канатов |
| Относительное пластическое удлинение | δ5 | не менее 8% | Предотвращение хрупкого разрыва при ударном натяжении |
| Нормативный предел текучести стали | σy | 1400–1770 МПа | Обеспечение высокой энергоемкости силовых тросов |
| Климатический температурный диапазон | Tэксп | от -50°C до +50°C | Расчет температурных напряжений и хладноломкости |
Пример применения коэффициентов:
| Параметр | Без коэффициентов | С коэффициентами |
|---|---|---|
| Нагрузка | 100 кН | 250 кН |
| Сечение троса | 10 мм | 14 мм |
| Запас | 1.0 | 2.5 |
Применение нормативных коэффициентов запаса гарантирует успешное прохождение государственной или негосударственной экспертизы проекта.
Верификация цифровых моделей в CAE/FEA комплексах явной динамики
Аналитические расчеты обязательно валидируются численным моделированием методом конечных элементов (МКЭ / FEA). Задача высокоскоростного контактного соударения решается с применением решателей явного интегрирования (Explicit Dynamics). Компьютерный краш-тест позволяет визуализировать волновые процессы в сетке и локализовать зоны концентрации напряжений.
Выбор решателя, контактных пар и моделей материалов
Расчетные комплексы LS-DYNA, ANSYS Autodyn и ABAQUS Explicit обеспечивают точное моделирование больших нелинейных деформаций. Нелинейные модели материалов учитывают зависимость предела текучести от скорости пластической деформации.
- Решатели явной динамики: использование программных комплексов LS-DYNA, ANSYS Autodyn или ABAQUS Explicit.
- Модели разрушения материалов: применение определяющих уравнений Джонсона-Кука (Johnson-Cook) и Купера-Саймондса (Cowper-Symonds).
- Контактные алгоритмы: пары контактного взаимодействия типа Node-to-Surface и General Contact с учетом самопересечения сетки.
- Дискретизация канатов: моделирование балочными (Beam) и ферменными (Truss) элементами с нелинейным поведением.
Параметры CAE-модели:
| Параметр | Значение |
|---|---|
| Решатель | LS-DYNA |
| Элементы | Beam, Truss |
| Контакт | Node-to-Surface |
| Модель | Johnson-Cook |

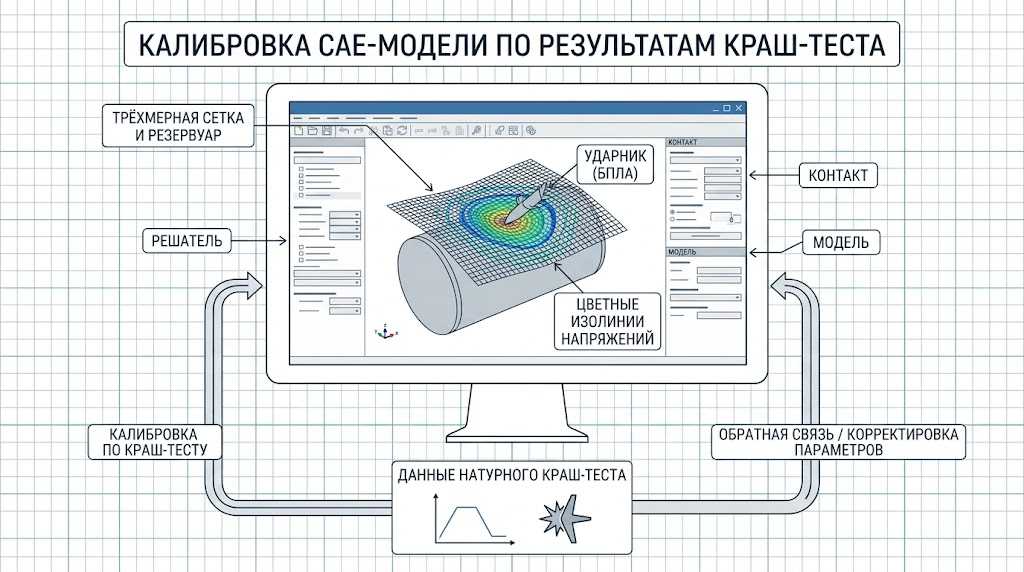

Калибровка численных моделей по результатам натурных краш-тестов
Цифровой двойник калибруется по результатам натурных испытаний на ударном копре (Drop Weight Impact Test). Сходимость расчетных значений ускорений и прогибов с экспериментальными данными подтверждает адекватность модели.
Верифицированная в CAE цифровая модель исключает проектные ошибки и сокращает затраты на натурные испытания конструкций.
Порядок оформления программы и методики испытаний (ПМИ) и сдача исполнительной документации описаны в пошаговом руководстве по защите объектов.
Часто задаваемые вопросы (FAQ)
В чем разница между квазистатическим расчетом и явной динамикой (Explicit Dynamics)?
Квазистатика не учитывает силы инерции масс, время нарастания нагрузки и скорость распространения упругих волн по тросу, что приводит к занижению пиковых усилий в узлах крепления в 2–3 раза.
Как работают фрикционные тормозные кольца (brake rings) при ударе?
При достижении расчетного усилия Fslip (35–50 кН) кольцо начинает пластически протягиваться через фиксирующую гильзу, поглощая до 50% энергии за счет контролируемого сухого трения и сдвига.
Что произойдет, если стрела динамического провеса превысит проектный зазор?
Полотно вместе с деформированным корпусом дрона ударит по оборудованию; именно поэтому в формулу закладывается нормативный запас безопасности Δsafety ≥ 1.5 м.
Как предотвратить эффект сквозного продавливания (punching shear) сетки двигателем?
Размер стороны ячейки сетки не должен превышать 30–50% диаметра двигателя ударника, а полотно дублируется мелкоячеистым противоосколочным экраном.
Зачем в расчетах используются модели Джонсона-Кука и Купера-Саймондса?
При скоростях удара свыше 40 м/с металлы демонстрируют динамическое упрочнение; эти модели математически описывают зависимость предела текучести стали от скорости деформации.
Какой расчетный срок службы конструкций подтверждается математической моделью?
С учетом цинкового покрытия 45–50 мкм и запасов по коррозионному износу расчетная долговечность оцинкованных канатов и фитингов составляет свыше 20 лет.
