Комплекс «Паутина» для защиты от беспилотников: как устроена система

В современных реалиях физическая безопасность объектов промышленной, энергетической и транспортной инфраструктуры требует постоянного совершенствования инженерно-технических решений.

Система защиты от дронов Паутина представляет собой высоконадежный инженерный рубеж, спроектированный для перехвата и гашения энергии летательных аппаратов различных классов. Подробную техническую информацию обо всех доступных модификациях барьерных конструкций и реализованных проектах можно изучить на нашем сайте.

Современные инженерные барьеры должны безупречно справляться с нейтрализацией как легких маневренных FPV-дронов, так и с гашением кинетического удара тяжелых БПЛА самолетного типа. Представляемый комплекс «Паутина» — это не просто прочная сетка, а физически просчитанная многоуровневая инженерная конструкция, действующая как единый энергопоглощающий модуль.

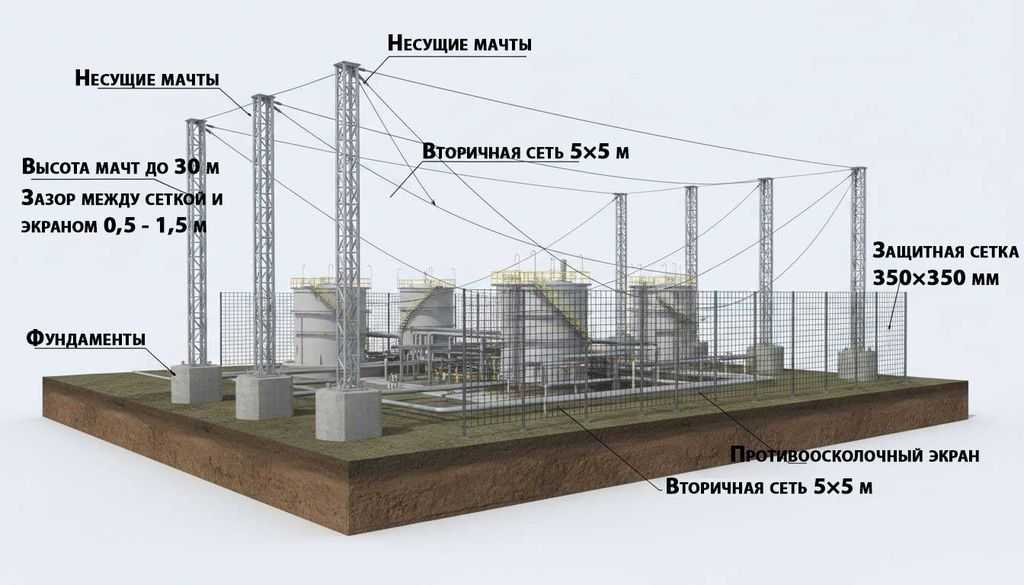

В данной статье детально разобрано устройство защитных систем: от силового фундамента и несущих мачт до улавливающих полотен и противоосколочных барьеров.

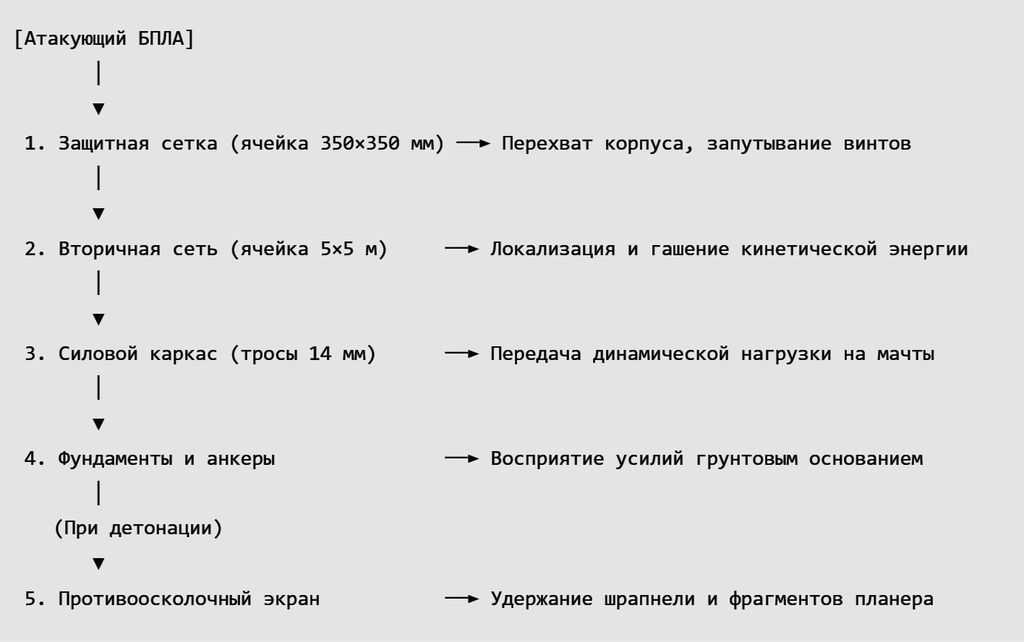

Общая концепция — как работает «Паутина»

Защитный комплекс функционирует по принципу многоуровневой эшелонированной защиты, где каждый компонент решает конкретную физическую задачу при контакте с атакующим БПЛА:

• Перехват корпуса: Первичный контакт аппарата с защитным полотном.
• Лишение тяги: Мгновенное запутывание лопастей несущих винтов в структуре ячеек.
• Распределение и гашение энергии: Трансформация кинетической энергии удара в работу деформации эластичных и тросовых элементов.
• Задержка вторичных факторов: Останов фрагментов корпуса и поражающих элементов противоосколочным экраном.

Физический барьер обладает фундаментальным преимуществом перед средствами радиоэлектронной борьбы (РЭБ) и огневыми комплексами: он полностью автономен. Конструкция не требует подвода электропитания, не использует радиочастотный спектр, не чувствительна к помехам, оптической маскировке или алгоритмам автономного полета БПЛА по машиночитаемому рельефу местности.

Компонент 1 — несущие конструкции (силовой каркас)

Силовой каркас образует жесткую скелетную основу комплекса. Именно он воспринимает всю сумму постоянных и временных нагрузок: массу сетчатых полотен, натяжение тросов, ветровой напор, вес снегового или гололедного покрова, а также динамический векторный удар БПЛА.

Состав силового каркаса:

• Опорные мачты: Выполняются из высокопрочной конструкционной стали. Высота мачт проектируется в диапазоне от 10 до 30 метров в зависимости от высотных отметок защищаемого технологического оборудования (РВС, трансформаторы, эстакады).
• Несущие тросы: В качестве главных силовых растяжек используются стальные канаты диаметром 14 мм, обладающие нормируемым разрывным усилием не менее 113,5 кН (~11,5 тонн-сил).
• Амортизирующие и натяжные узлы: Талрепы, пружинные компенсаторы и демпфирующие узлы, удерживающие нормативное натяжение тросовой системы и гасящие пиковые импульсные нагрузки.

Шаг установки опор рассчитывается индивидуально на этапе проектирования (обычно составляет от 5 до 8 метров) и зависит от геометрии площадки, розы ветров и типа грунта. Главная функция силового каркаса — безаварийная передача всех возникающих динамических усилий на фундаменты.

Компонент 2 — вторичная тросовая сеть 5×5 м

Вторичная (распределительная) тросовая сеть монтируется непосредственно поверх силового каркаса из главных несущих тросов.

Характеристики и функции:

• Геометрия: Пространственная решетка с размером ячейки 5×5 метров, сформированная из оцинкованного стального троса диаметром 14 мм.
• Равномерное распределение нагрузки: При локальном ударе БПЛА в определенную точку улавливающего полотна вторичная сеть воспринимает этот импульс и распределяет его по всей площади силового каркаса.
• Исключение критического провеса: Сетка предотвращает падение и провисание основного улавливающего полотна под собственным весом и снеговой нагрузкой.
• Высокая ремонтопригодность: При механическом повреждении силового поля от детонации БПЛА ремонтные работы ограничиваются локальной заменой поврежденных модулей в пределах одной ячейки 5×5 м без необходимости полной демонтажной замены всего пролета.

Компонент 3 — защитная сетка (улавливающее полотно)

Защитная сетка является внешним функциональным слоем, принимающим на себя прямой контакт с летательным аппаратом.

Техническое устройство:

• Размер ячейки: Оптимизированный геометрический размер 350×350 мм (выполненный из стального троса диаметром 4 мм или высокопрочных полимерных канатов).
• Принцип удержания: Ячейка 350×350 мм беспрепятственно пропускает носовую часть и планер БПЛА, после чего плоскости винтов и элемента конструкций заклинивают в тросовом переплете.
• Поглощение кинетической энергии: Материал полотна испытывает упругую деформацию, растягиваясь в направлении движения БПЛА. Путь торможения (0,5 — 1,5 м) снижает динамический коэффициент и сглаживает пиковое значение силы удара.

В зависимости от условий эксплуатации на объекте применяются полотна из оцинкованной стальной канатной сетки, высокопрочной светостабилизированной полиамидной нити или арамидных (кевларовых) волокон.

Компонент 4 — противоосколочные экраны

При перехвате ударных БПЛА-камикадзе существует высокая вероятность сработки контактного или дистанционного взрывателя с детонацией боевой части. Для защиты технологических емкостей и аппаратуры под давлением от вторичных факторов поражения в комплекс интегрируются противоосколочные экраны.

Конструктивные особенности:

• Многослойный барьер: Применение комбинации высокопрочной мелкоячеистой стальной сетки (размер ячейки 30 — 50 мм) и арамидного (кевларового) баллистического полотна.
• Демпферный зазор: Экран монтируется с параллельным смещением на 0,5 — 1,5 метра вглубь относительно основной улавливающей сетки.
• Функционал: Эффективная задержка высокоскоростных осколков, шрапнели, фрагментов двигателей и горящих элементов планера, предотвращение пробития стенки резервуара или повреждения арматуры.

Компонент 5 — фундаменты и опорные основания

Устойчивость всей инженерной системы определяется надежностью её взаимодействия с грунтовым основанием. Тип фундамента подбирается на основании инженерно-геологических изысканий площадки:

• Заводские железобетонные изделия (ЖБИ): Готовые фундаментальные блоки высокой степени заводской готовности. Гарантируют быстрый монтаж на подготовленную песчано-гравийную подушку.
• Сборные железобетонные фундаменты: Применяются при сборке конструкций в условиях ограниченной логистики.
• Монолитные железобетонные основания: Заливаются непосредственно на объекте. Обладают высокой несущей способностью для воспринимания значительных опрокидывающих моментов.
• Свайные фундаменты (винтовые и буронабивные сваи): Незаменимы при работе на слабых, просадочных, пучинистых грунтах или при высоком уровне залегания грунтовых вод.
• Монтаж на существующих строительных конструкциях: Закрепление опорных стоек и анкеров на несущих элементах эстакад, колоннах и бетонированных площадках с помощью химических или силовых анкеров.

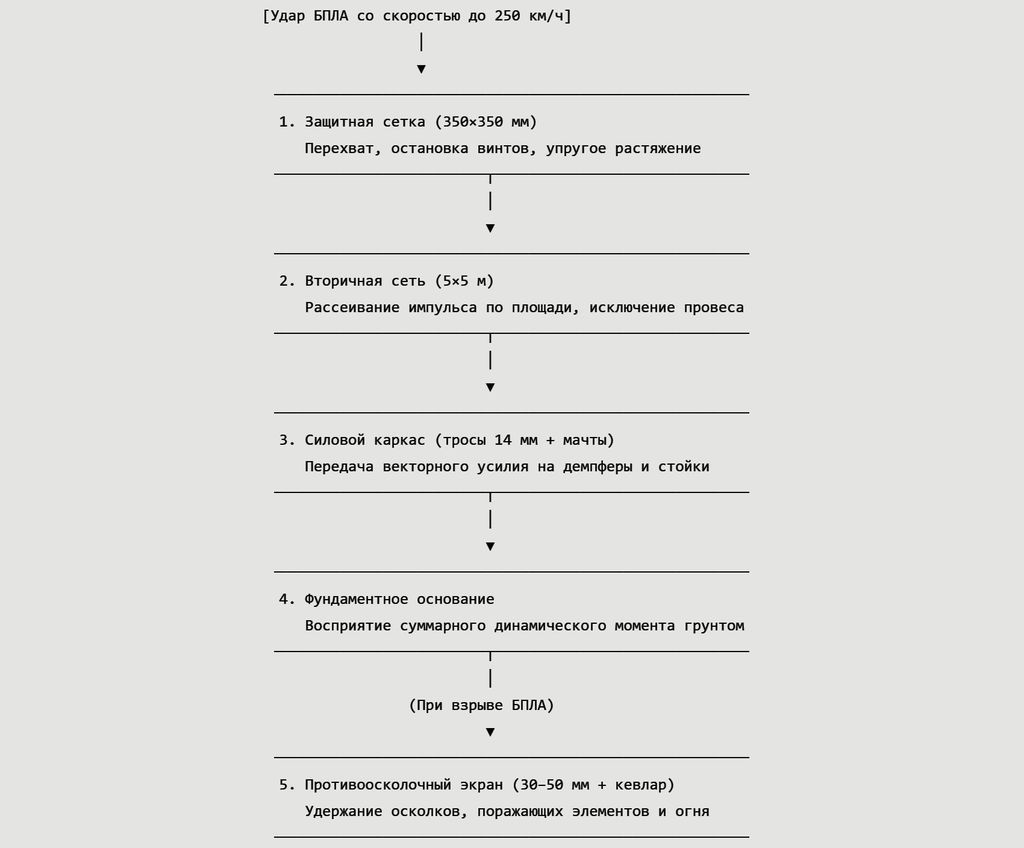

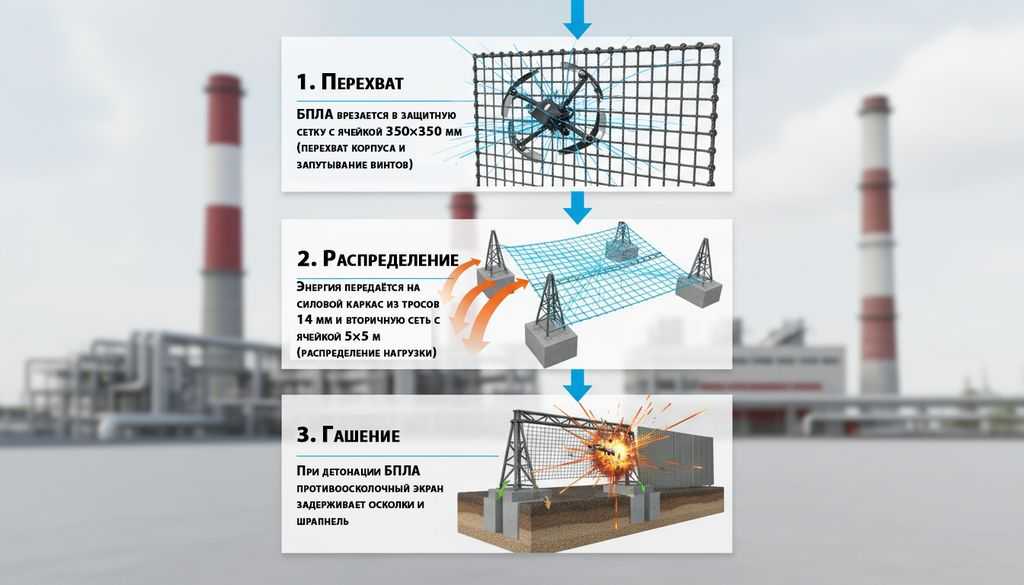

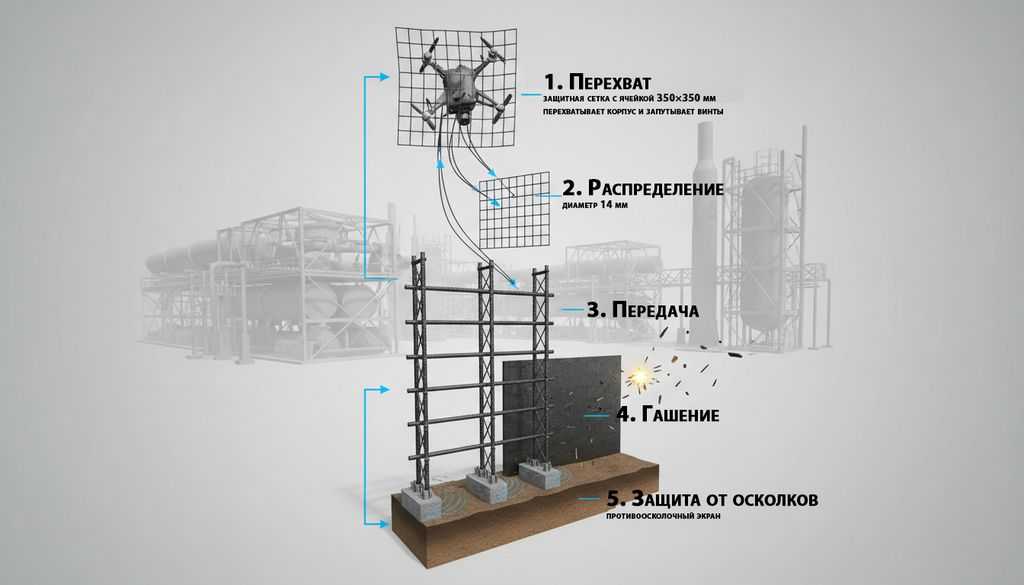

Как все компоненты работают вместе

Слаженная работа всех элементов комплекса «Паутина» при отражении атаки БПЛА наглядно демонстрирует физику распределения динамических нагрузок:

Результат: Кинетическая энергия движения дрона полностью нейтрализуется. Оборудование и технологические установки защищаемого объекта остаются неповрежденными.

Технические параметры системы «Паутина»

Спецификация	Техническое значение
Высота несущих мачт	До 30 м (стальные конструкции с антикоррозионным цинкованием)
Главные несущие тросы	Стальной канат $\mathrm{\varnothing }$ 14 мм, разрывная прочность $\ge \mathrm{113,5}$ кН
Распределительная сеть	Вторичный стальной трос $\mathrm{\varnothing }$ 14 мм, размер ячейки 5×5 м
Улавливающее полотно	Стальной трос $\mathrm{\varnothing }$ 4 мм (или полиамид), ячейка 350×350 мм
Противоосколочный экран	Мелкоячеистая сетка 30 — 50 мм + кевлар, демпферный зазор 0,5 — 1,5 м
Опорные основания	Заводские ЖБИ, монолитные, свайно-винтовые, анкерные узлы
Габариты стандартных модулей	$100\times 50$ м, $50\times 40$ м, $45\times 35$ м, $25\times 25$ м
Антикоррозионное покрытие	Морское горячее цинкование толщиной 45 — 50 мкм
Предельные параметры цели	Масса БПЛА до 200 кг, скорость подхода до 250 км/ч

Преимущества системы «Паутина»

• Абсолютная пассивность: Не требует источника электропитания, подключения к сетям связи, круглосуточного дежурства оператора или регулярной настройки.
• Физическая надежность: Конструктивные расчеты гарантируют удержание БПЛА любых типов в рамках заявленных масс и скоростей.
• Долговечность: Срок службы защитных металлоконструкций и обработанных тросов превышает 20 лет благодаря защите от коррозии.
• Модульная универсальность: Возможность проектирования инженерных барьеров любой геометрии для защиты РВС, газгольдеров, цехов, складов и открытых распределительных устройств (ОРУ).
• Искробезопасность: Сборка силовых элементов и полотен осуществляется бессварным методом с использованием сертифицированных обжимных узлов, что критически важно для предприятий категорий А, Б, В по взрывопожароопасности.
• Защита в агрессивных средах: Горячее морское цинкование предохраняет стальные элементы от коррозии в условиях химических производств, морского климата или высокого уровня промышленной загазованности.
• Двойная защита: Наличие противоосколочных барьеров нейтрализует риски вторичного поражения технологических установок при детонации боезаряда БПЛА.

Примеры реализации

Резервуарный парк НПЗ (Центральный регион)

• Задача: Защита группы из 6 резервуаров РВС-10000 во взрывоопасной зоне.
• Решение: Проектирование и сборка защитного контура из модулей 50×40 м. Применены несущие стальные тросы 14 мм и улавливающая сетка 350×350 мм. Над зонами дыхательных клапанов дополнительно смонтированы противоосколочные экраны.
• Результат: Защитный барьер возведен без остановки технологических процессов переработки сырья.

Открытый резервуар чистой воды (Водоканал)

• Задача: Защита открытой акватории резервуара чистой воды от сброса предметов и атак БПЛА.
• Решение: Установка модуля 45×35 м на основе высокопрочного светостабилизированного полиамидного полотна с гигиеническими сертификатами для использования в зонах санитарной охраны.
• Результат: Оснащение объекта надежной пассивной защитой без ухудшения качества питьевой воды и без угрозы коррозийного смыва элементов в воду.

Открытое распределительное устройство (ОРУ-220 кВ)

• Задача: Защита трансформаторов и высоковольтного оборудования электроподстанции.
• Решение: Модульное перекрытие 25×25 м с применением комбинированных полимерных и диэлектрических материалов. Выполнено проектирование индивидуальной системы заземления и уравнивания потенциалов.
• Результат: Защита подстанции реализована в полном соответствии с требованиями ПУЭ.

Чек-лист для выбора системы «Паутина»

При подготовке технического задания на проектирование защитного комплекса рекомендуется использовать следующий чек-лист:

• Анализ модели угрозы: Сформированы требования по предельным массам, скоростям и типам БПЛА.
• Геодезия и топография: Сняты высотные отметки оборудования, определены габариты защищаемой зоны.
• Выбор конфигурации: Определен оптимальный типоразмер модулей ($100\times 50$, $50\times 40$, $45\times 35$, $25\times 25$ м).
• Сбор климатических данных: Выполнен расчет ветровых, снеговых и гололедных нагрузок по СП 20.13330.
• Выбор фундаментов: На основе геологии выбран тип опорных оснований (свайные, ЖБИ, монолитные).
• Материал полотна: Подобран материал улавливающей сетки (оцинкованная сталь, полиамид, кевлар).
• Защита от осколков: Выявлены критические зоны, требующие установки дополнительного противоосколочного экрана.
• Регламент монтажа: Согласован график проведения работ без остановки производства (включая требования по искробезопасности).

«Паутина» — комплексная защита, проверенная практикой

Инженерный комплекс «Паутина» представляет собой многоуровневую физическую систему пассивной защиты, в которой каждый компонент выполняет четкую функцию. Начиная от грунтового фундамента и силового каркаса и заканчивая улавливающей сеткой и противоосколочным экраном — все элементы работают как единая конструкция, поглощающая и рассеивающая энергию удара.

Сочетая высокую механическую прочность стального каната и эластичность полимерных материалов, комплекс обеспечивает гарантированное сдерживание воздушных угроз. Отсутствие необходимости в электропитании, автономность работы и устойчивость к агрессивным средам со сроком службы свыше 20 лет делают его надежным инструментом обеспечения безопасности.

Технические параметры системы «Паутина»:

• Перехват БПЛА: Эффективная задержка объектов массой до 200 кг при скорости до 250 км/ч.
• Модульные решения: Стандартные секции $100\times 50$ м, $50\times 40$ м, $45\times 35$ м, $25\times 25$ м.
• Силовые элементы: Несущий стальной трос $\mathrm{\varnothing }$ 14 мм (разрывная прочность 113,5 кН), ячейка 350×350 мм, вторичная сеть 5×5 мм.
• Дополнительные опции: Противоосколочные экраны, морское горячее цинкование 45 — 50 мкм.
