Для служб безопасности и главных инженеров предприятий трубопроводного транспорта вопрос защиты от беспилотных атак стоит особенно остро. Протяжённость магистралей — тысячи километров, и установка сплошных ограждений по всей длине экономически нецелесообразна. Но это не значит, что объект остаётся беззащитным.
Эффективная стратегия строится на выделении ключевых точек — тех узлов, выход которых из строя парализует работу целого направления. Именно здесь требуются инженерные барьеры, способные перехватить воздушную угрозу. Подробнее о подходах к оснащению таких объектов можно узнать на нашем сайте.
В этом материале — о том, какие участки трубопроводной инфраструктуры наиболее уязвимы, как работает модульная пассивная защита и почему противоосколочные экраны стали обязательным элементом системы.
Трубопроводный транспорт как цель: точки уязвимости
Магистральный трубопровод — это не просто труба, заглублённая в грунт. Это сложный территориально-распределённый комплекс, включающий наземное оборудование, насосные агрегаты, распределительные пункты, резервуары и переходы через водные преграды. Каждый из этих элементов может стать целью для ударного дрона.
Ключевая опасность — каскадный эффект. Остановка одной промежуточной станции блокирует весь участок. Восстановление после аварии занимает недели, а в случае порыва на переходе через реку — и месяцы. Экологические последствия разливов нефти требуют отдельного бюджета и длительного времени на ликвидацию.
Именно поэтому перекрытие критических зон становится приоритетом. Беспилотник, прорвавшийся к трансформатору или запорной арматуре, способен нанести ущерб, сопоставимый с потерей годовой прибыли.
Анатомия уязвимости: четыре ключевых узла
| Объект | Чем опасен | Последствия отказа |
|---|---|---|
| Нефтеперекачивающие станции | Трансформаторы, насосы, кабельные трассы | Остановка прокачки на всём плече |
| Газораспределительные станции | Редукторы, одоризаторы, узлы учёта | Взрыв, пожар, отключение потребителей |
| Водные переходы | Дюкеры, береговая арматура | Разгерметизация, экологическая катастрофа |
| Резервуарные парки | Ёмкости с нефтью, дыхательная арматура | Пожар, выброс продукта |
Каждая из этих позиций требует индивидуального подхода. То, что работает на насосной станции, может быть неприемлемо для газораспределительного пункта — из-за требований искробезопасности.
Насосные станции: защита машинных залов и трансформаторов

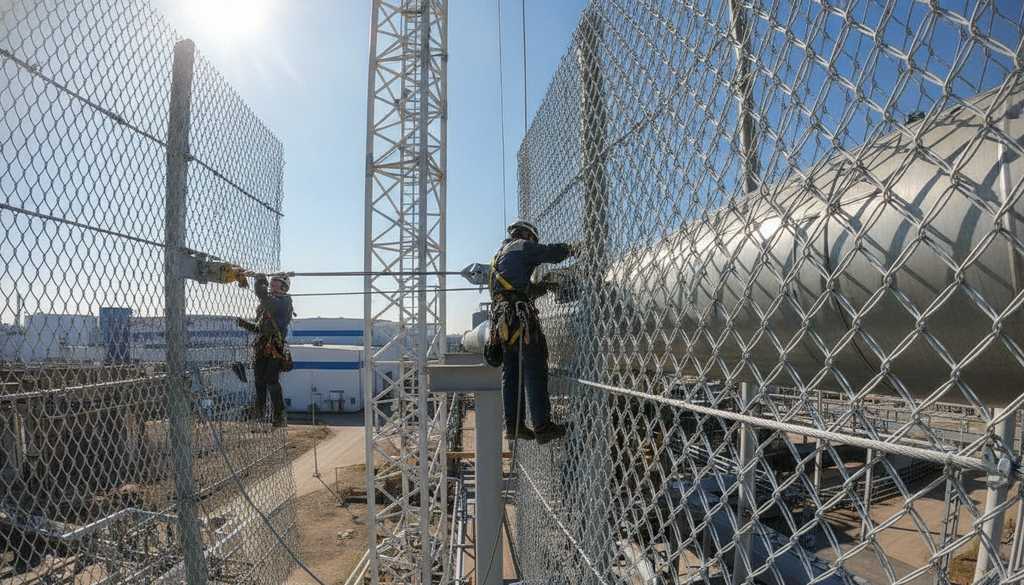

Открытые площадки с магистральными насосными агрегатами — наиболее уязвимая зона. Попадание дрона в трансформатор обесточивает станцию. Для перекрытия таких территорий применяются каркасно-сеточные модули, которые монтируются на стационарные опоры без изменения существующей планировки.

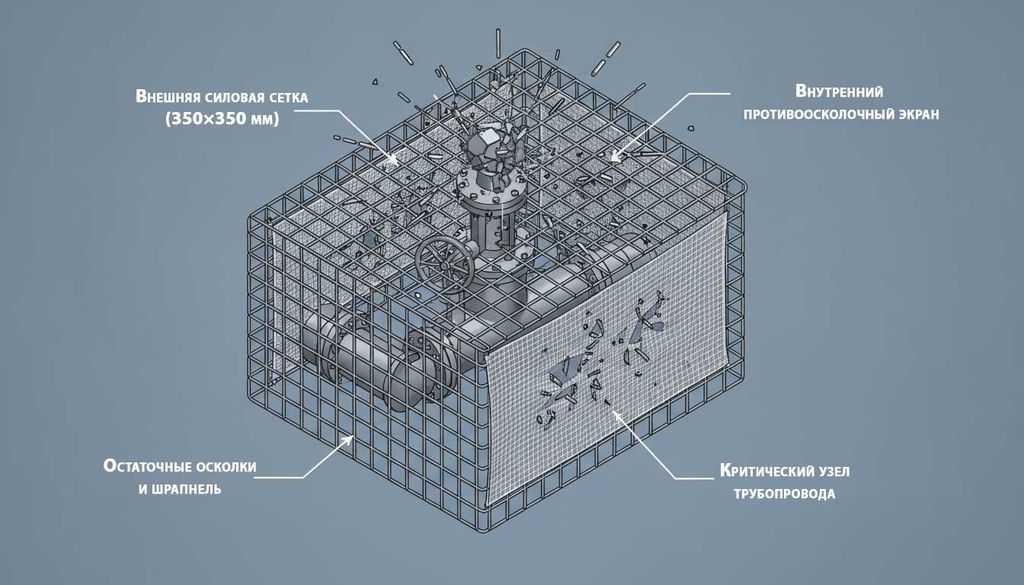

Особенность подхода — установка противоосколочных экранов непосредственно над критическим оборудованием. Это позволяет нейтрализовать вторичные поражающие факторы: осколки, шрапнель, горящие элементы, которые неизбежно возникают при подрыве боевой части на внешнем контуре. Сетка сама по себе не задерживает мелкие фрагменты — именно поэтому второй барьер становится обязательным условием надёжности.
Газораспределительные станции: искробезопасность как приоритет
Объекты газового хозяйства относятся к категориям А и Б по взрывопожароопасности. Любое искрообразование здесь недопустимо. Поэтому все монтажные операции выполняются бессварным способом — с использованием зажимов, обжимных гильз и болтовых соединений.
Для предотвращения накопления статического электричества предусмотрено заземление всех металлических элементов. В зонах с высоковольтным оборудованием или чувствительной автоматикой применяются полиамидные сетки — они не проводят ток и не создают коротких замыканий. Модули 25×25 м или 45×35 м полностью закрывают технологические площадки, сохраняя доступ для обслуживания.
Водные переходы: защита в сложных климатических условиях
Открытые дюкеры и береговая арматура хорошо видны с воздуха. Повреждение подводного перехода — одна из самых серьёзных аварий, требующая длительного ремонта. Защита таких участков строится на точечной установке модулей над узлами запуска и приёма снарядов очистки и диагностики.
На Дальнем Востоке, где перепады температур и солевой туман ускоряют коррозию, применяются усиленные опорные мачты высотой до 30 м с горячим цинкованием 45 — 50 мкм. Аналогичные решения используются на Ямале и других северных территориях.
Сплошная линия или точечное усиление: что выбирают предприятия
| Критерий | Традиционная сплошная защита | Модульный принцип |
|---|---|---|
| Финансовые затраты | Запредельные | Локальные, под конкретные риски |
| Время реализации | Годы | От 3 до 10 дней на модуль |
| Сервисное обслуживание | Сложное, по всей длине | Только на критических узлах |
| Возможность расширения | Отсутствует | Высокая, поэтапное наращивание |
Модульный подход позволяет закрывать не весь трубопровод, а лишь те участки, где остановка производства наиболее критична. Это сочетание экономической эффективности и технической реализуемости.
Как работает комплекс «Паутина» на магистралях
Инженерное решение включает четыре последовательных уровня перехвата:
- Улавливающее полотно с ячейкой 350×350 мм из троса 4 — 6 мм — перехватывает корпус дрона и блокирует его винты.
- Распределительная сетка 5×5 м из каната 14 мм — рассеивает точечную нагрузку на всю конструкцию.
- Опорные мачты и несущие тросы 14 мм с разрывным усилием 113,5 кН — воспринимают динамический импульс.
- Противоосколочные экраны — задерживают шрапнель и вторичные поражающие элементы.
Сетчатые конструкции устанавливаются над оборудованием на безопасном расстоянии, создавая механический барьер. Это позволяет защитить не только саму трубу, но и все сопутствующие агрегаты.
Технические параметры
| Компонент | Характеристика |
|---|---|
| Опорные конструкции | Мачты до 30 м, тросовые растяжки 14 мм |
| Вторичный контур | Сетка 5×5 м из каната 14 мм |
| Улавливающий слой | Полотно 350×350 мм, трос 4 — 6 мм |
| Осколочный барьер | Противоосколочные экраны |
| Защита от коррозии | Горячее цинкование 45 — 50 мкм |
| Расчётный ресурс | Более 20 лет |
Ячейка 150×150 мм — 500×500 мм позволяет задерживать даже малые FPV-аппараты. Система рассчитана на поглощение энергии удара на скоростях свыше 100 км/ч.
Преимущества модульной системы
- Отсутствие сварки — сборка на болтах и зажимах, что допускает работу во взрывоопасных зонах.
- Автономность — не требует подключения к сетям, работает без оператора, не создаёт радиопомех.
- Осколочная защита — экраны снижают риск пробития ёмкостей и трубопроводов.
- Большие пролёты — перекрытие до 100 м без промежуточных опор, что идеально для резервуарных парков.
- Климатическая устойчивость — от -60°C до +60°C, ветер до 40 м/с, гололёд.
Региональный аспект: учёт климата при проектировании
Западная Сибирь
Болотистая местность, глубокое промерзание, высокие снеговые нагрузки. Здесь применяются свайные фундаменты глубокого заложения, двухслойные сетчатые конструкции и усиленная антикоррозия.
Поволжье
Шквалистые ветры до 35 м/с, близость к жилой застройке. Приоритет — бессварной монтаж и полиамидные сетки, исключающие искрообразование.
Дальний Восток и Ямал
Перепады температур, солевой туман, влажность. Усиленные мачты высотой 30 м, покрытие 45–50 мкм, полное отсутствие коррозии даже в агрессивной среде.
Чек-лист: как проверить готовность проекта
Перед утверждением проектной документации убедитесь, что учтены следующие пункты:
- Проведён анализ уязвимых зон (НПС, ГРС, переходы, парки)?
- Выполнен расчёт снеговых, ветровых и гололёдных нагрузок по СП 20.13330.2016?
- Определены типоразмеры модулей (100×50, 50×40, 45×35, 25×25 м)?
- Разработана схема бессварного монтажа для взрывоопасных зон?
- Запроектированы противоосколочные экраны над критическим оборудованием?
- Утверждён график работ без остановки производства?
- Разработан регламент еженедельных и сезонных проверок?
- Проведено обучение персонала правилам обслуживания?
Нормативная документация
Проектирование ведётся с учётом:
- СП 542.1325800.2024 — основные правила расчёта и монтажа средств защиты от БПЛА.
- Федерального закона № 116-ФЗ — требования к промышленной безопасности.
- СП 20.13330.2016 — методика расчёта климатических нагрузок.
- Отраслевых правил для нефтяной и газовой промышленности.
Часто задаваемые вопросы
В чём преимущество модульной схемы перед сплошной?
Протяжённость магистралей делает сплошную защиту нереализуемой. Модули устанавливаются только на критических узлах, что экономически оправдано.
Какие участки наиболее опасны?
Насосные станции, трансформаторные поля, редукционные узлы, подводные переходы и резервуарные парки.
Можно ли работать на ГРС и НПС без остановки?
Да, бессварной монтаж и отсутствие искрообразования позволяют проводить работы без отключения оборудования.
Зачем нужны противоосколочные экраны?
Они задерживают осколки и шрапнель, образующиеся при подрыве БПЛА на внешнем контуре. Это предотвращает повреждение трубопроводов и ёмкостей.
Какие размеры модулей доступны?
100×50 м, 50×40 м, 45×35 м, 25×25 м. Возможно комбинирование для любых площадок.
Как часто проверять систему?
Еженедельный визуальный осмотр, инженерная проверка два раза в год, аварийная — в течение 48 часов после экстремального события.
Технические характеристики комплекса «Паутина»
| Параметр | Значение |
|---|---|
| Перехватываемые БПЛА | До 200 кг при скорости до 250 км/ч |
| Типоразмеры модулей | 100×50, 50×40, 45×35, 25×25 м |
| Несущие тросы | Ø 14 мм, ячейка 5×5 м, усилие 113,5 кН |
| Улавливающее полотно | Ø 4 — 6 мм, ячейка 350×350 мм |
| Антикоррозия | Горячий цинк 45–50 мкм |
| Противоосколочные экраны | Фирменная технология задержания осколков |
| Срок службы | 20+ лет |
Противоосколочные экраны — это уникальное решение, не имеющее аналогов. Они гарантируют защиту не только от самого удара, но и от его последствий, что критически важно для трубопроводного транспорта.
Для разработки проекта защиты ваших объектов и подбора оптимальной конфигурации модулей свяжитесь с нами. Инженеры выедут на объект в любой регион России и подготовят техническое решение в течение 5 рабочих дней.
