Установка антидроновых сеток на действующих промышленных объектах — сложная инженерная задача, требующая ювелирной точности и жесткого соблюдения регламентов промышленной безопасности. Монтажные работы на предприятии непрерывного цикла принципиально отличаются от стандартных строительных операций, так как исключают возможность приостановки технологических процессов. Вся сложность заключается в том, что комплексная работа по защите объектов ведется непосредственно над действующим оборудованием.
Ознакомиться с реализованными проектами и подходами к организации монтажа можно на нашем сайте.
Резервуарные парки НПЗ, химические хранилища, насосные станции и очистные сооружения функционируют в круглосуточном режиме — даже кратковременная остановка производства ведет к многомиллионным убыткам и нарушению цепочек поставок. Дополнительными усложняющими факторами выступают плотная застройка территории, ограниченные подъездные пути для тяжелой спецтехники, наличие взрывоопасных зон и необходимость проведения высотных операций.
В данной статье представлен практический инженерный план организации монтажных работ в стеснённых условиях, позволяющий установить защитный барьер без простоя предприятия.
Особенности монтажа на действующих промышленных объектах
Специфика работы на объектах непрерывного цикла (НПЗ, ТЭЦ, металлургических комбинатах и объектах водоснабжения) определяется нормами промышленной безопасности. Действующее производство не подстраивается под график строителей: наоборот, монтажный процесс интегрируется в жесткие временные и пространственные рамки объекта.
Главное ограничение — жесткий пространственный и временной лимит. Зона проведения работ четко изолируется, а любые перемещения техники и персонала согласовываются с технологическими службами. При этом критически важен учет факторов опасных зон:
- Взрывоопасные и пожароопасные зоны (категории А и Б): категория объекта полностью исключает проведение традиционных огневых (сварочных) работ без остановки и дегазации оборудования.
- Химически агрессивные среды: наличие испарений, требующих применения специализированных средств индивидуальной защиты и коррозионностойких материалов.
- Высокое напряжение: близость открытых распределительных устройств (ОРУ) и молниезащитных контуров, задающих строгие ограничения по габаритам вылета стрел автокранов.
Безопасность персонала на таких объектах ставится во главу угла. Любой инструмент, применяемый над действующей емкостью, должен быть застрахован от падения, а квалификация монтажников подтверждается допусками к работам повышенной опасности.
Главные вызовы при монтаже в стеснённых условиях
Ограниченное пространство
Проектирование старых и многих современных резервуарных парков выполнялось исходя из нормативных расстояний между стенками емкостей, без расчета на последующее размещение крупногабаритного строительного оборудования. Площадки расположены вплотную друг к другу, а внутренние проезды ограничены эстакадами технологических трубопроводов.
В таких условиях полностью отсутствует возможность обустройства полноценных приобъектных площадок для складирования материалов. Подача элементов силового каркаса и сетчатого полотна должна осуществляться «с колес» в строго установленные временные интервалы, а подбор автокранов ограничивается моделями с минимальным радиусом разворота и особыми характеристиками аутригеров (выносных опор).
Работа на высоте и над резервуарами
Высота стандартных вертикальных стальных резервуаров (РВС) варьируется от 12 до 25 метров, а при установке надтрассовых или надкровельных опор монтажная зона поднимается до 30 метров и выше.
Выполнение задач над заполненными емкостями (содержащими нефть, нефтепродукты или химические реагенты) накладывает вето на любые действия, способные повредить крышу резервуара или дыхательную арматуру. Падение любого металлического предмета — от гаечного ключа до элемента тросовой системы — может спровоцировать искрообразование или повреждение оборудования. Это требует обустройства улавливающих настилов и использования страховочных петель для всего инструментария.
Непрерывность производства
Основной экономический фактор — запрет на остановку технологического процесса. Остановка одного резервуара объемом 10 000 м³ для проведения строительных работ приводит к выбиванию из цепочки смежных установок переработки и колоссальным финансовым потерям.
Из этого вытекает категорический запрет на проведение горячих и огневых работ вблизи источников выделения взрывоопасных паров. Любое соединение несущих металлоконструкций и узлов натяжения должно выполняться бессварным методом. При этом график подъемно-монтажных операций необходимо синхронизировать с технологическими циклами налива и отгрузки продукции.
Пошаговый план организации монтажных работ
Шаг 1 — подготовительный этап
Качественная подготовка — единственный способ исключить накладки в условиях ограниченного пространства.
- 3D-сканирование объекта: стандартные чертежи марки КМ/КМД часто не отражают фактических отклонений и позже проложенных инженерных коммуникаций. Наземное и дроновое лазерное 3D-сканирование позволяет получить миллиметровую цифровую модель резервуарного парка.
- Разработка ППР (проекта производства работ): в ППР детально прописываются зоны установки кранов, траектории перемещения грузов, точки зацепления, схемы раскрепления и последовательность бессварных соединений.
- Подбор спецтехники: выбор автокранов с учетом допустимой нагрузки на технологические проезды, вылета стрелы и высоты подъема.
- Согласование графика: утверждение временных окон для работы подъемных механизмов со службой главного технолога и службой безопасности.
Шаг 2 — логистика и подача материалов
В условиях стеснённой территории применяется система логистики «Just-in-Time» (точно в срок). Материалы поступают на объект не скопом, а строго сформированными комплектами под конкретный этап сборки.
Перед подачей в монтажную зону металлоконструкции проходят укрупнительную сборку на внешнем базовом складе вне опасной зоны. Изготовленные модули завозятся малотоннажным транспортом и подаются автокраном непосредственно с платформы в проектное положение, исключая стадию промежуточного складирования на земле.
Шаг 3 — установка временных опор
Главная проблема при монтаже пространственных сеток больших пролетов (30 — 60 метров) — компенсация первоначального провисания и обеспечение безопасности конструкций до момента полного натяжения.
Для этого в межрезервуарном пространстве возводятся промежуточные стойки и опорные рамы. Эти вспомогательные конструкции имеют сборно-разборную телескопическую или модульную структуру и опираются на временные дорожные плиты или существующие железобетонные основания (без повреждения подземных коммуникаций). Они принимают на себя монтажную массу тросов и сеток, не мешая движению обслуживающего персонала и работе запорной арматуры.
Шаг 4 — поэтапный монтаж сетчатого полотна
Подъем и раскатка защитного полотна целиком над большим резервуаром невозможны из-за парусности и риска зацепления за оборудование кровли. Работы ведутся строго секционно:
- Защитное полотно разделяется на монтажные карты (полосы) шириной от 3 до 6 метров.
- Каждая карта поднимается на высоту и фиксируется на несущих тросах с помощью силовых карабинов и обжимных соединений.
- Соседние полотна соединяются между собой стальными сшивочными спиралями или монтажными скобами без использования сварочных аппаратов.
Шаг 5 — натяжение и фиксация
После укладки всех секторов начинается процесс передачи нагрузки на постоянный несущий каркас.
- С помощью гидравлических или механических талрепов осуществляется поэтапное натяжение несущих стальных тросов.
- Величину натяжения контролируют динамометрическими приборами во избежание перегрузки крайних анкерных стоек.
- По мере достижения проектного натяжения временные промежуточные опоры разгружаются, складываются телескопически и демонтируются. Нагрузка полностью переходит на постоянный силовой контур.
Шаг 6 — сдача в эксплуатацию
Финишный этап включает контроль качества проведенных работ:
- Инструментальная проверка всех бессварных обжимных гильз, болтовых соединений и резьбовых муфт.
- Контроль нормативного провисания тросовой системы под собственной массой.
- Акт статико-динамических испытаний и подписание полного пакета исполнительной документации (включая акты освидетельствования скрытых работ и паспорта на материалы).
Специфика монтажа для разных типов объектов
НПЗ и нефтебазы
Специфика нефтеперерабатывающих заводов — высочайшая категория взрывоопасности. Защита резервуарных парков требует полного отказа от искрообразующего инструмента.
Все монтажные элементы (талрепы, коуши, зажимы) монтируются с помощью обжимных гильз с гидропрессом и болтовых муфт. Применяется взрывобезопасный омедненный или пневматический инструмент. Элементы металлоконструкций снабжаются контуром заземления и уравнивания потенциалов для предотвращения накопления статического электричества.
Резервуары питьевой воды (водоканалы)
При защите резервуаров чистой воды (РЧВ) ключевой приоритет — соблюдение санитарно-эпидемиологических норм. Любые монтажные работы над открытыми или полузаглубленными емкостями не должны приводить к попаданию строительной пыли, продуктов коррозии или смазочных материалов в питьевую воду.
Все применяемые стальные элементы должны иметь стойкое защитное покрытие (горячее цинкование), исключающее осыпание или вымывание частиц. Работы ведутся над защитными тентовыми укрытиями без приостановки подачи воды в городскую сеть.
Трансформаторные подстанции
Монтаж над подстанциями (110 — 500 кВ) осложнен риском пробоя электрической дуги. Здесь выдерживаются строгие изоляционные расстояния от стрел автокранов и натягиваемых тросов до токоведущих частей.
В ряде случаев в качестве элементов сетчатого полотна применяется диэлектрическая полиамидная или высокопрочная комбинированная сетка, не создающая помех для работы электрооборудования и снижающая риски наведения вихревых токов.

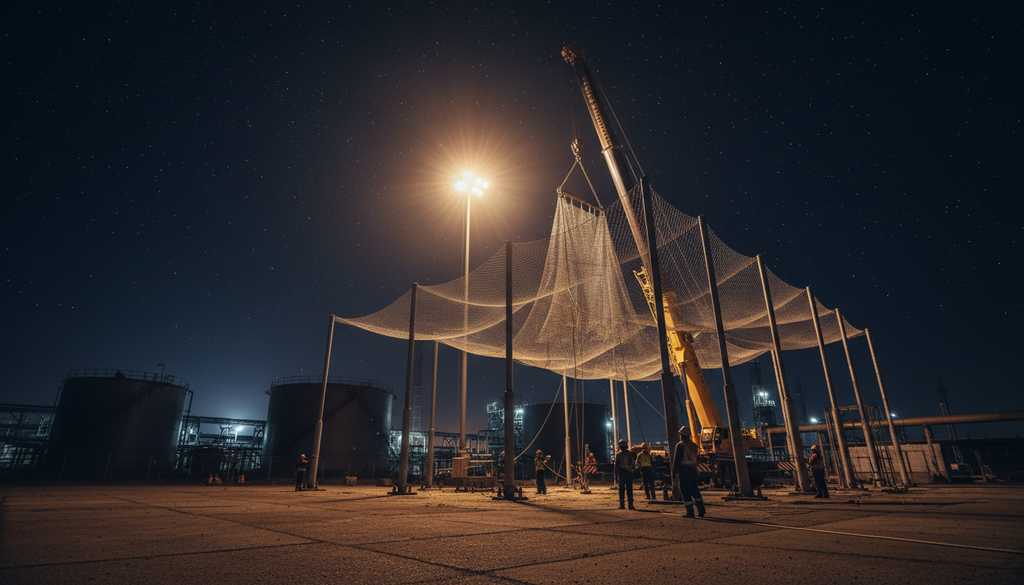

Использование «ночных окон» для монтажа
Согласованный с технической службой предприятия временной интервал (обычно с 22:00 до 06:00), когда технологическая активность на объекте минимальна, называют «ночным окном». В этот период прекращаются движения сливно-наливных эстакад и снижается автотрафик по внутренним дорогам.
Преимущества ночного монтажа:
- Возможность перекрытия внутренних проездов для расстановки мощных автокранов.
- Минимальное присутствие стороннего эксплуатационного персонала в опасной зоне.
- Отсутствие палящего солнца и снижение термических расширений металлоконструкций в летний период.
Особенности организации:
Обязательным условием является обустройство бестеневого взрывозащищенного освещения всей зоны подъема и натяжения с помощью светодиодных мачт во взрывозащищенном исполнении (Ex). Каждая операция в ночное окно расписывается по минутам: например, с 01:00 до 04:00 осуществляется заведение и фиксация одного главного несущего троса, после чего проезд освобождается до начала дневной смены.
Работа кранами в стеснённых условиях
Выбор крана
Выбор подъемной техники опирается на компромисс между габаритами шасси и грузовысотными характеристиками.
| Тип крана | Преимущества | Недостатки | Область применения |
|---|---|---|---|
| Компактный автокран (30 — 50 т) | Высокая маневренность, малая база, быстрый разворот | Ограниченный вылет стрелы при работе с тяжелыми модулями | Монтаж промежуточных стоек в узких проездах |
| Тяжелый автокран (100 — 300 т) | Огромная высота подъема и вылет стрелы через объекты | Требует большой площадки под аутригеры, тяжелый | Подача конструкций через целые блоки резервуаров |
| Гусеничный компактный кран | Способность передвигаться с грузом на крюке, минимальные габариты | Низкая скорость перемещения, требует доставки тралом | Работа в замкнутых внутренних двориках |
Организация подъёма
Подъем секций в стеснённых условиях требует применения пространственных траверс с дистанционным расстропованием. Это позволяет избежать нахождения монтажника в зоне возможного защемления или падения груза.
Центр тяжести каждого поднимаемого элемента рассчитывается на этапе проектирования ППР. Груз оснащается двумя-четырьмя мягкими оттяжками из пенькового или капронового каната, с помощью которых наземная команда удерживает конструкцию от разворота под действием ветра при прохождении вблизи стенок резервуаров.
Безопасность при крановых работах
В опасной зоне работы крана категорически запрещается нахождение людей. Зона ограничений обозначается сигнальными ограждениями и световой индикацией. Спецтехника оснащается приборами безопасности (ОНК) с забитыми координатными ограничениями: при приближении стрелы к технологическим эстакадам или линиям электропередач автоматика блокирует движения крана.
Технологии, упрощающие монтаж

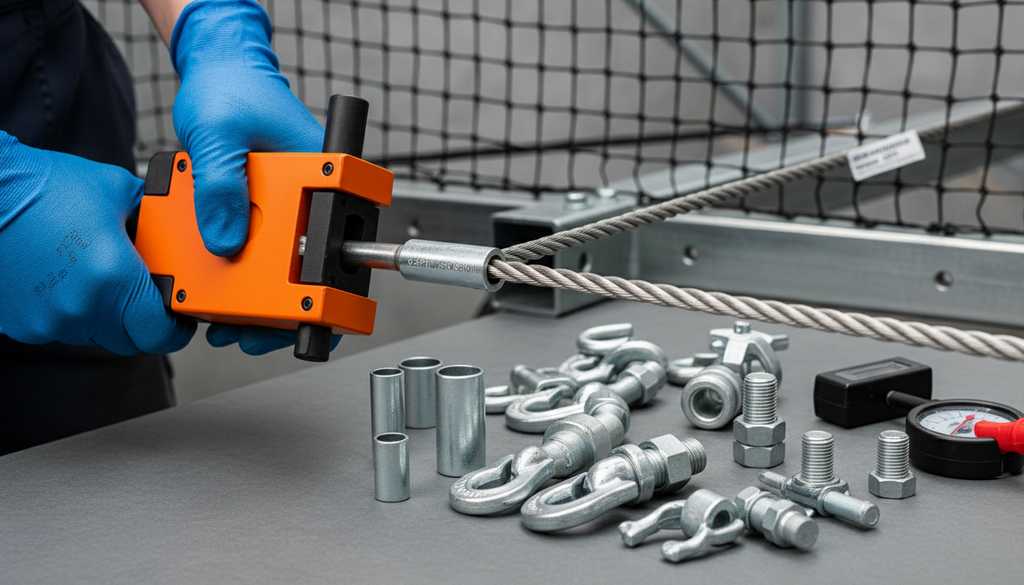

Бессварные соединения
Отказ от сварки — главное условие работы на действующем НПЗ. Для сборки каркаса и сетчатых карт используются механические крепления:
- Обжимные стальные и медные гильзы: запрессовываются ручными или электрическими гидравлическими прессами, обеспечивая прочность соединения на уровне 95 — 100% от разрывной прочности троса.
- Резьбовые муфты и талрепы: позволяют выполнять микрорегулировку натяжения без применения термических процессов.
- Болтовые хомуты и фланцы: для крепления несущих узлов к существующим строительным конструкциям.
Модульная сборка
Вся конструкция разбивается на стандартизированные модули, максимальная степень готовности которых достигается вне опасной зоны. На высоту поднимается уже сформированная секция с заведенными тросами, элементами натяжения и фрагментами сетки. Это сокращает объем высотных операций в 3 — 4 раза.
Использование временных опор
Применение легких алюминиевых или тонкостенных стальных выдвижных стоек телескопического типа позволяет быстро организовывать промежуточные точки подвеса. Стойки монтируются вручную двумя альпинистами без привлечения тяжелой техники, фиксируются временными расчалками и быстро демонтируются после завершения натяжения основной системы.
Промышленный альпинизм
В местах, куда не способна достать стрела автокрана (затененные зоны за технологическими колоннами, межтрубные пространства), привлекаются аттестованные бригады промышленных альпинистов (1-3 группы допуска по безопасности работ на высоте). Альпинисты осуществляют протяжку тросов-лидеров, установку краевых креплений и окончательную сшивку полотен, исключая необходимость возведения громоздких строительных лесов.
Чек-лист подготовки к монтажу в стеснённых условиях
Перед началом активной фазы работ прораб и представитель службы безопасности объекта проверяют готовность по следующим пунктам:
- Проведено лазерное 3D-сканирование, геодезическая привязка точек крепления выполнена.
- Разработан и полностью согласован ППР с разделами по промышленной, пожарной и экологической безопасности.
- Выбрана и проверена крановая техника, оформлены наряды-допуски на работу в охранных зонах.
- График работ согласован с технологическими службами предприятия, зафиксированы временные ночные окна.
- Подготовлены площадки укрупнительной сборки вне взрывоопасных зон.
- Закуплен комплект бессварных соединений (гильзы, талрепы, гидропрессы) с паспортами качества.
- Доставлены и проверены временные телескопические опоры и настилы.
- Весь персонал прошел целевой инструктаж и имеет действующие удостоверения (работа на высоте, промбезопасность, ПТМ).
- Организовано мобильное взрывозащищенное освещение для ночных смен.
- Подготовлены приборы инструментального контроля натяжения тросов (динамометры).
Примеры успешного монтажа
Пример 1: НПЗ в Центральном регионе
- Задача: Защита резервуарного парка из 6 емкостей РВС-10000. Расстояние между стенками резервуаров — всего 5,5 м.
- Решение: Работы велись без остановки приема-отгрузки сырья. Использовался тяжелый автокран грузоподъемностью 200 тонн с вылетом стрелы 60 м, установленный на внешней автодороге парка. Сетка собиралась модулями на земле и подавалась через верх эстакад. Натяжение производилось в «ночные окна» с 23:00 до 05:00 с использованием гидропрессовых обжимных гильз.
- Результат: Монтаж окончен за 12 рабочих смен без единой задержки технологического процесса.
Пример 2: Водоканал в Сибири
- Задача: Перекрытие открытого резервуара чистой воды площадью 2200 м² без отключения насосных станций второго подъема.
- Решение: Отсутствие возможности проезда автокранов к центру объекта потребовало применения промальпа. Для укладки тросового каркаса использовались временные плавучие понтонные платформы и легкие пространственные алюминиевые стойки.
- Результат: Защитный барьер смонтирован за 7 дней, нормативные показатели качества воды полностью сохранены.
Пример 3: Трансформаторная подстанция в Поволжье
- Задача: Монтаж верхнего защитного яруса над действующим ОРУ-220 кВ в условиях сверхстеснённой застройки между порталами ЛЭП.
- Решение: Использование полиамидной защитной сетки повышенной прочности на стальном тросовом каркасе с изолирующими вставками. Подача материалов выполнялась малым краном-пауком. Все работы проведены под непрерывным контролем инспектора по энергонадзору без отключения потребителей.
- Результат: Объект закрыт защитным контуром за 9 дней.
Организованный монтаж — залог непрерывности производства
Успешный монтаж антидроновых сеток в стеснённых условиях — это не просто строительная операция, а результат сложного инженерного расчета и филигранной логистики. Практика показывает, что даже самые сложные резервуарные парки и технологические установки можно эффективно накрыть защитным барьером без остановки основного производства и без финансовых потерь от простоя.
Ключ к успеху кроется в отказе от устаревших методов в пользу современных решений: применения бессварных обжимных гильз и талрепов, грамотного распределения нагрузок через систему временных опор, модульной сборки секторов на земле и использования технологических ночных окон.
Технические параметры систем защиты
Для обеспечения нормативного срока службы и гарантированного удержания воздушных угроз применяются стандартизированные элементы:
- Силовая тросовая система: стальной трос диаметром 14 мм с разрывной прочностью не менее 113,5 кН.
- Сетчатое полотно: стальная ячейка 350×350 мм, оптимизированная для перехвата большинства типов БПЛА при минимальной парусности.
- Антикоррозийная защита: горячее морское цинкование толщиной 45–50 мкм, обеспечивающее эксплуатацию в агрессивных промышленных средах от 20 лет.
- Монтажный комплект: гидравлические обжимные гильзы, усиленные талрепы и временные телескопические стойки, поставляемые в полной заводской готовности.
Грамотная организация процессов и внимание к деталям позволяют превратить сложную задачу по обеспечению безопасности в четкий, предсказуемый и безопасный рабочий процесс.
