Взрывоопасные зоны классов В-1а и В-1г представляют собой технологические пространства, где непрерывная циркуляция паров углеводородов или горючих газов накладывает жёсткое вето на выполнение традиционных строительно-монтажных операций.
На нефтеперерабатывающих заводах, газораспределительных станциях (ГРС), резервуарных парках и сливо-наливных эстакадах применение электродуговой сварки, газовой резки или механической зачистки абразивным инструментом сопряжено с колоссальным риском воспламенения паровоздушной смеси.
В условиях нарастания воздушных угроз оперативный монтаж сетки от бпла без огневых работ становится базовым условием сохранения целостности непрерывных производств. Как детально представлено в проектных материалах на нашем сайте, развёртывание защитных контуров возможно осуществлять в штатном режиме функционирования предприятий без стравливания технологических сред и остановки технологических линий.
Реализация подобных проектов опирается на три конструктивных решения: применение болтовых сопряжений заводской готовности, использование массивных сборных железобетонных фундаментов и строгий искробезопасный монтаж антидроновой сетки с привлечением взрывозащищённого инструмента (Ex) и омеднённой оснастки. Такой регламент исключает процедуру оформления нарядов-допусков на проведение огневых работ, отменяет дорогостоящую дегазацию ёмкостей и гарантирует механическую прочность защитного контура.
Что такое зоны В-1а и В-1г и почему сварка запрещена
Зоны В-1а и В-1г — это нормативные категории взрывоопасных пространств согласно ПУЭ-7, в пределах которых при нормальных или аварийных технологических режимах присутствуют взрывоопасные смеси горючих газов и паров легковоспламеняющихся жидкостей (ЛВЖ) с воздухом. Любая термическая искра от сварки или фрикционная искра от слесарного инструмента приводит к мгновенной детонации среды. Монтаж физических барьеров здесь разрешён исключительно бессварными методами с непрерывным газовым контролем.
Классификация взрывоопасных пространств регламентирует условия проведения строительно-монтажных работ:
- Класс зоны В-1а: Пространства внутри помещений или замкнутых объёмов, где горючие газы или пары ЛВЖ выделяются в количествах, достаточных для образования взрывоопасных смесей, при нормальном функционировании оборудования (например, насосные залы перекачки светлых нефтепродуктов, компрессорные сжиженных газов).
- Класс зоны В-1г: Пространства у наружных технологических установок (эстакады слива-налива, резервуарные парки, сепараторы, фланцевые узлы на открытом воздухе), где концентрация взрывоопасных паров присутствует вокруг технологических дыхательных клапанов, сальников и люков. Границы зоны распространяются на расстояния от 0,5 до 20 метров в зависимости от давления и летучести углеводородов.
- Сложность наряда-допуска на огневые работы: Проведение классической сварки в зонах В-1а / В-1г регламентируется жёсткими нормами Ростехнадзора. Процедура требует полной остановки цеха, дренажа ёмкостей, многочасовой пропарки, дегазации азотом, установки физических заглушек и отбора проб воздуха каждые 30 минут. Суммарный экономический ущерб от простоя исчисляется десятками миллионов рублей в сутки.
- Бессварной монтаж как безальтернативное решение: Сборка силовых порталов на болтовых соединениях с натяжением тросовых систем ручными и гидравлическими механизмами исключает нагрев и искрообразование, переводя процедуру монтажа в статус механосборочных работ.
Технология бессварного монтажа — как это работает

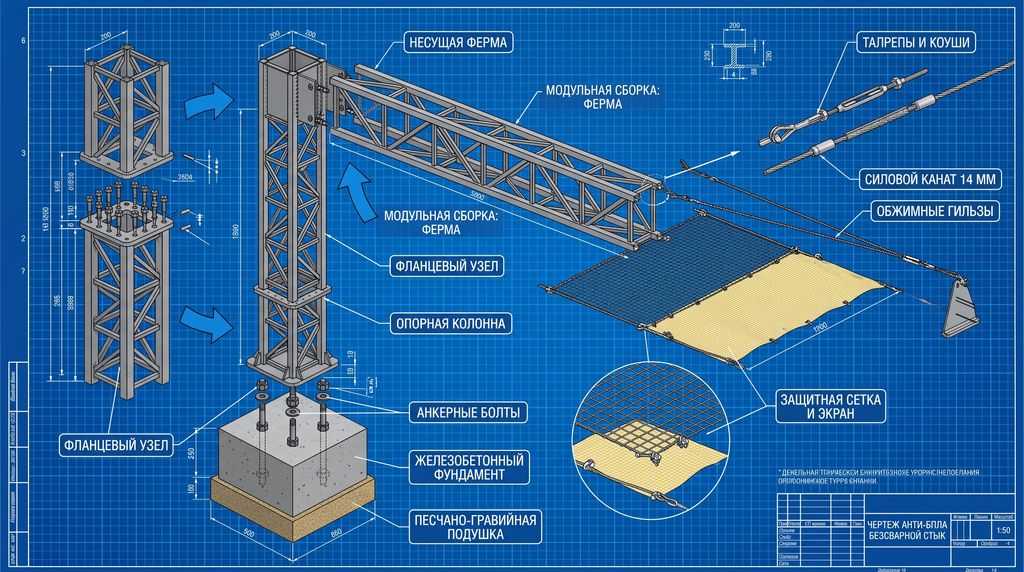

Инженерная схема системы «Паутина» изначально рассчитана на крупноузловую сборку в полевых условиях без применения термических воздействий на металл.
| Этап сборки | Элемент | Тип соединения | Особенность |
|---|---|---|---|
| 1 | Сборный ЖБ-фундамент | Анкерные высокопрочные болты | Заводское изготовление, установка на щебёночную подушку |
| 2 | Опорная колонна портала | Фланцевые узлы с нормированной затяжкой | Контроль момента затяжки динамометрическим ключом |
| 3 | Несущая ферма / балка | Болтовые соединения | Отверстия выполнены на заводе на станках с ЧПУ |
| 4 | Силовой канат 14 мм (113,5 кН) | Обжимные алюминиевые гильзы | Холодная опрессовка на стационарном прессе |
| 5 | Защитная сетка 4 — 6 мм + противоосколочный экран | Монтажные карабины и такелажные скобы | Натяжение через винтовые талрепы |
Болтовые соединения и зажимные муфты
Отказ от сварки компенсируется расчётными узлами сдвигоустойчивых соединений на высокопрочных болтах (класс прочности не ниже 8.8 и 10.9) по ГОСТ Р 52644:
- Все отверстия в фасонках, оголовках колонн и связях выполняются на заводе-изготовителе на станках с ЧПУ, исключая подгонку и сверление по месту.
- Натяжение болтовых пакетов ведётся тарированными динамометрическими ключами до проектного крутящего момента с фиксацией контргайками или стопорными шайбами Норд-Лок (Nord-Lock), исключающими самораскручивание от ветровых вибраций.
- Соединение и заделка концов несущих стальных канатов диаметром 14 мм (прочность на разрыв 113,5 кН) выполняется методом механической холодной опрессовки в алюминиевые или стальные обжимные гильзы на стационарных прессах, а также клиновыми коушами и винтовыми зажимами по DIN 741 / DIN 1142.
- Тонкая регулировка стрелы провеса и проектного предварительного натяжения тросов обеспечивается закрытыми винтовыми талрепами типа «вилка-вилка».
Сборные железобетонные фундаменты
Проведение мокрых бетонных работ непосредственно у резервуаров с нефтью, хлором или сжиженным газом создаёт логистические заторы и риски повреждения коммуникаций тяжёлыми миксерами:
- В проекте задействуются готовые железобетонные фундаментные блоки заводского изготовления (ФБС, специализированные плитные и подколонные ростверки).
- Блоки поставляются автомобильными манипуляторами и устанавливаются за пределами взрывоопасных проливов на уплотнённую песчано-щебёночную подушку.
- Металлоконструкции порталов фиксируются к закладным деталям фундаментов анкерными группами высокой прочности, что исключает земляные работы большой глубины в зонах залегания кабельных трасс КИПиА.

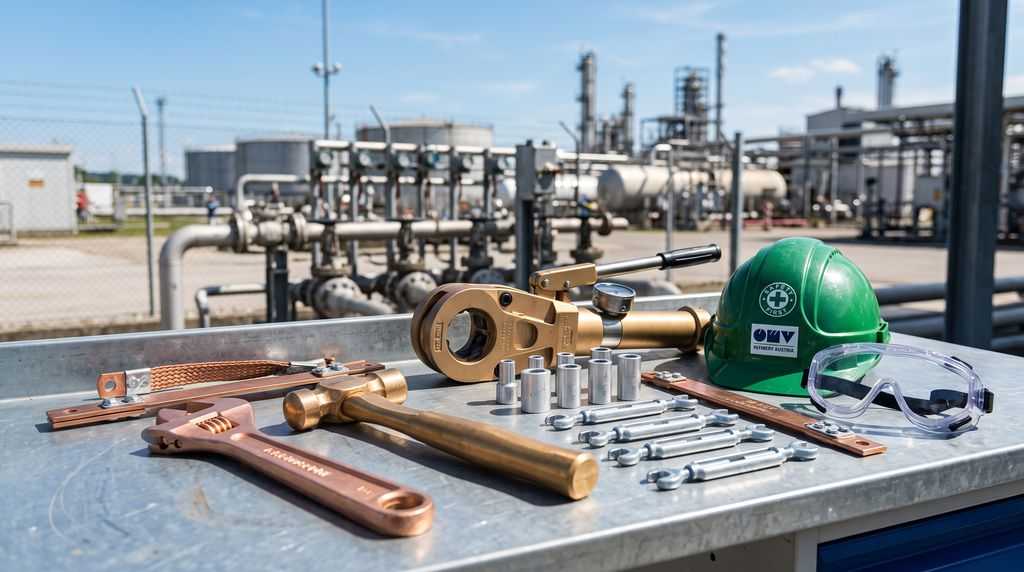

Искробезопасный инструмент
Любой контакт инструмента со стальными элементами конструкции во взрывоопасной атмосфере нормируется ГОСТ 31441.1:
- Слесарные и монтажные работы осуществляются омеднённым инструментом (сталь со слоем гальванического меднения толщиной не менее 50 мкм) либо специализированным искробезопасным сплавом из бериллиевой или алюминиевой бронзы (Al-Cu, Be-Cu).
- Для натяжения вант и подъёма ферм используются ручные червячные тали, реечные домкраты и гидравлические натяжители во взрывозащищённом исполнении (Ex II 2G c T4), в конструкции которых отсутствуют открытые электрические коллекторы или фрикционные узлы из чёрных металлов.
Пошаговый алгоритм монтажа на действующем объекте
Организация работ по установке защитных систем на непрерывных производствах строится по этапам, утверждённым технологической картой:
- Комплексное обследование объекта: Определение точных границ взрывоопасных зон В-1а и В-1г, геодезическая съёмка отметок высот технологического оборудования, трассировка подземных кабелей и трубопроводов.
- Разработка и согласование технологической карты (ППР): Составление детального проекта производства работ с пошаговыми схемами строповки, планом расстановки спецтехники вне взрывоопасных зон и расчётом нагрузок. ППР согласуется с отделами промышленной безопасности, охраной труда (ПБ и ОТ) и газоспасательной службой предприятия.
- Изготовление элементов на заводе: Раскрой проката, сварка несущих порталов, нанесение морского цинкового антикоррозийного покрытия (толщина слоя 45 — 50 мкм), резка канатов и опрессовка наконечников в заводских цехах. На объект поставляется маркированный конструктор полной заводской готовности.
- Доставка и буферное складирование: Разгрузка конструкций на специально отведённой межцеховой площадке за пределами зон взрывоопасности В-1а и В-1г.
- Монтаж сборных фундаментов: Планировка грунта, укладка геотекстиля, засыпка щебёночной подушки и позиционирование готовых железобетонных блоков автокраном с контролем отметок нивелиром.
- Сборка вертикальных портальных опор: Попарный подъём стоек, установка на анкерные шпильки, выверка вертикали и стяжка фланцевых сопряжений высокопрочными болтами с контролируемым моментом затяжки.
- Натяжение первичного тросового контура: Раскатка стального троса диаметром 14 мм (прочность 113,5 кН) с использованием взрывозащищённых натяжителей и фиксация в талрепах для создания сетки 5×5 м.
- Развёртывание перехватывающей сетки и экрана: Подъём и растяжка защитного полотна из троса 4 — 6 мм с ячейкой 150×150 мм, навешивание нижнего противоосколочного полотна на безопасном относе.
- Интеграция в контуры заземления и молниезащиты: Подключение каждого металлического элемента, портала и тросового полотна к контуру заземления объекта через медные гибкие перемычки.
- Инструментальный контроль и приёмка: Проверка усилия натяжения тросов динамометрами, инструментальный контроль геометрии стрелы провеса и подписание актов скрытых работ.

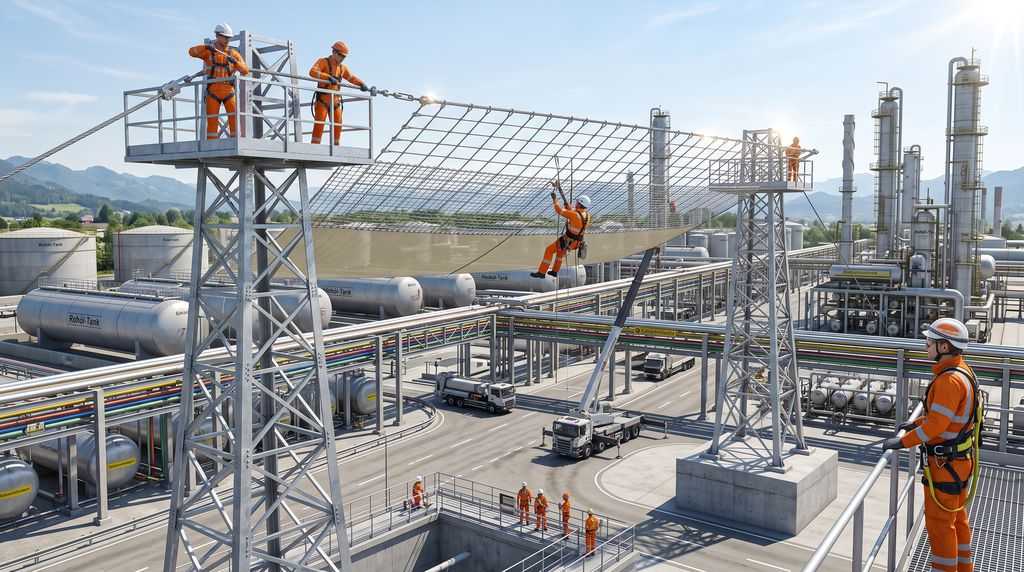

Монтаж на действующем НПЗ — особенности и ограничения
Практическая установка защиты от дронов на действующем нпз существенно отличается от общегражданского строительства. При выполнении контрактов в ключевых промышленных агломерациях — в Поволжье (Нижнекамск, Самара, Сызрань), на Урале (Пермь, Уфа) и в Сибири (Омск, Тобольск) — монтажные бригады сталкиваются со специфическими производственными факторами.
| Уровень загазованности | Действия персонала | Режим работ |
|---|---|---|
| < 10% НКПР | Работы разрешены в штатном бессварном режиме | Стандартный контроль |
| 10 — 20% НКПР | Повышенное внимание, проверка сальников арматуры | Усиленный контроль |
| > 20% НКПР | Немедленная эвакуация людей, обесточивание механизмов | Работы прекращены |
Дополнительно:
- Стационарные газоанализаторы — непрерывный замер метана, H2S, паров
- Переносные приборы ИГ-12 — замер каждые 15 минут в зоне работ
- Непрерывный газовый мониторинг: Работы ведутся при постоянном контроле концентрации углеводородных газов переносными автоматическими сигнализаторами. При фиксации загазованности свыше 20% нижнего концентрационного предела распространения пламени (НКПР) любые манипуляции немедленно прекращаются, а персонал выводится из зоны.
- Специальные допуски персонала: К сборке допускаются только монтажники, прошедшие аттестацию в территориальных органах Ростехнадзора по промышленной безопасности (области А.1, Б.1) и имеющие квалификационные удостоверения для работы во взрывоопасных средах.
- Особый регламент автотранспорта: Краны и манипуляторы, размещаемые на границах зон В-1г, оснащаются сертифицированными выхлопными искрогасителями и системами аварийного перекрытия подачи воздуха в двигатель (заслонки воздушного захлёбывания).
- Сменные графики без остановки технологического цикла: Работы по подъёму крупногабаритных элементов приурочиваются к технологическим окнам (например, перерывам между подачей ЖД-составов на наливные эстакады), что исключает потери от нарушения графика отгрузки готовой продукции.
Искробезопасный монтаж антидроновой сетки — инструмент и материалы
Выполнение требований взрывобезопасности требует использования специализированного комплекта материально-технического обеспечения:
| Инструмент / материал | Технологическое назначение | Взрывозащитная особенность |
|---|---|---|
| Омеднённый слесарный инструмент | Сборка болтовых сопряжений, протяжка гаек | Слой меди исключает фрикционную искру при падении или ударе о сталь |
| Бериллиево-бронзовый молоток | Осадка и юстировка стальных элементов | Полное отсутствие искрообразования по ГОСТ 31441.1, высокая вязкость |
| Гидравлический натяжитель | Создание расчётного натяжения вант (113,5 кН) | Взрывозащищённое исполнение (Ex), отсутствие электрических узлов |
| Алюминиевые обжимные гильзы | Формирование концевых петель тросов Ø 14 мм | Холодная пластическая деформация под прессом без нагрева металла |
| Винтовые оцинкованные талрепы | Компенсация стрелы провеса сетки | Горячее цинкование 45–50 мкм, наличие стопорных контргаек |
| Сборные ЖБ-фундаменты | Восприятие опрокидывающих ветровых моментов | Заводское изготовление, исключение миксеров и бетононасосов на площадке |
| Медные шины заземления | Снятие статического электричества с тросов | Сечение не менее 50 мм², луженые наконечники болтового зажима |
Нормативные требования и регламенты
Проведение работ без применения сварки на технологических площадках базируется на нормативно-правовой базе Российской Федерации:
- Правила устройства электроустановок (ПУЭ-7): Глава 7.3 регламентирует требования к оборудованию, заземлению и размещению металлоконструкций в зонах классов В-1а и В-1г.
- СП 542.1325800.2024: Свод правил по проектированию систем инженерно-технической защиты объектов от несанкционированного воздействия беспилотных аппаратов.
- Федеральный закон № 116-ФЗ «О промышленной безопасности ОПО»: Обязывает исключать возникновение аварийных ситуаций при любых видах ремонтно-строительной деятельности на поднадзорных объектах.
- Федеральные нормы и правила (ФНП) «Правила безопасности в нефтяной и газовой промышленности»: Устанавливают запрет на использование открытого огня и инструмента, вызывающего искрообразование, вблизи ёмкостей с ЛВЖ.
- ГОСТ IEC 60079-10-1-2011: Международный и национальный стандарт классификации взрывоопасных газовых сред, применяемый при расчёте безопасных радиусов выноса опорных стоек.
Преимущества бессварного монтажа над традиционными методами
Использование бессварной методики даёт эксплуатирующим организациям технические и экономические преимущества:
- Сохранение непрерывности производства: Предприятие не теряет прибыль от прекращения перекачки, слива или ректификации углеводородов.
- Исключение бюрократических задержек: Отсутствует необходимость многоуровневого согласования наряда-допуска на огневые работы и вызова сторонних лабораторий для рентгенографического контроля сварных швов.
- Нулевой риск аварии: Полное отсутствие открытого пламени, искр и раскалённых брызг гарантирует 100% пожарную безопасность технологических установок.
- Высокая скорость развёртывания: Модуль размером 50×40 м собирается бригадой из 6 человек за 5 — 7 рабочих дней, в то время как возведение сварных ферм занимает до 30 — 45 суток.
- Сохранение антикоррозийной стойкости: Сварка выжигает защитный цинковый слой, провоцируя появление очагов коррозии уже через 6 месяцев. Болтовая сборка полностью сохраняет сплошность морского цинкования (толщиной 45 — 50 мкм), обеспечивая ресурс службы конструкций более 20 лет.
Пример из практики
На одном из НПЗ в Поволжье потребовалось перекрыть резервуарный парк светлых нефтепродуктов, расположенный в зоне В-1г. Традиционный сварной монтаж потребовал бы остановки производства на 30 суток и дегазации ёмкостей. Бессварная сборка модулей 50×40 м на болтовых соединениях заняла 7 рабочих дней без остановки технологического цикла. Затраты на монтаж оказались на 40% ниже, чем при сварном варианте, с учётом потерь от простоя. За 18 месяцев эксплуатации система выдержала две попытки пролёта FPV-дронов — оба аппарата задержаны сеткой, оборудование не повреждено.
Бессварной монтаж — безопасность и эффективность на взрывоопасных объектах
Оснащение физической защитой действующих объектов нефтегазохимии, терминалов СПГ и складов горючих материалов классов В-1а и В-1г не требует остановки технологических процессов или компромиссов с правилами безопасности. Применение предварительно напряжённых тросовых систем «Паутина», монтируемых на болтовых фланцах, сборных фундаментах и искробезопасных узлах, снимает все регуляторные и эксплуатационные противоречия.
Инженерные расчёты подтверждают: сборные модульные конструкции обеспечивают прочностные характеристики, полностью идентичные капитальным сварным сооружениям, превосходя их по ремонтопригодности и демпфирующим свойствам.
| Технический параметр системы «Паутина» | Значение / Норматив исполнения |
|---|---|
| Доступные типоразмеры пространственных модулей | 100×50 м, 50×40 м, 45×35 м, 25×25 м |
| Несущий канат вторичной конструкции | Стальной трос Ø 14 мм, прочность на растяжение 113,5 кН, ячейка 5×5 м |
| Защитная перехватывающая сеть | Стальной канат Ø 4,0 — 6,0 мм, ячейка 150×150 мм (гашение ударов 100+ км/ч) |
| Противоосколочный барьер | Арамидная мембрана, задержка вторичных осколков массой от 2 г |
| Антикоррозийное покрытие элементов | Морской цинк 45 — 50 мкм, горячее цинкование крепежа и фитингов |
| Расчётный срок эксплуатации | 20+ лет в условиях агрессивных промышленных сред |
