Нагрузки на антидроновую сетку: ветровые, снеговые и ударные — как правильно рассчитать

Проектирование защитных барьеров требует учёта трёх типов воздействий: кинетического удара БПЛА, ветрового напора и снегового давления. Ошибка в любом из расчётов делает систему бесполезной или опасной. Подробнее о подходах к проектированию — на нашем сайте.

Энергия удара беспилотника

Кинетическая энергия дрона в момент столкновения:

$E=\frac{m\cdot V^2}{2}$

Перевод скорости: $V(\text{м/с})=V(\text{км/ч})\mathrm{/}\mathrm{3,6}$

Тип БПЛА	Масса, кг	Скорость, км/ч	Энергия, Дж
FPV-дрон (малый)	1,5	120	~833
FPV-дрон (тяжёлый)	5	130	~3 260
Дрон самолётного типа	15	150	~13 000
Тяжёлый БПЛА	30	180	~37 500
БПЛА-камикадзе	50	200	~77 200

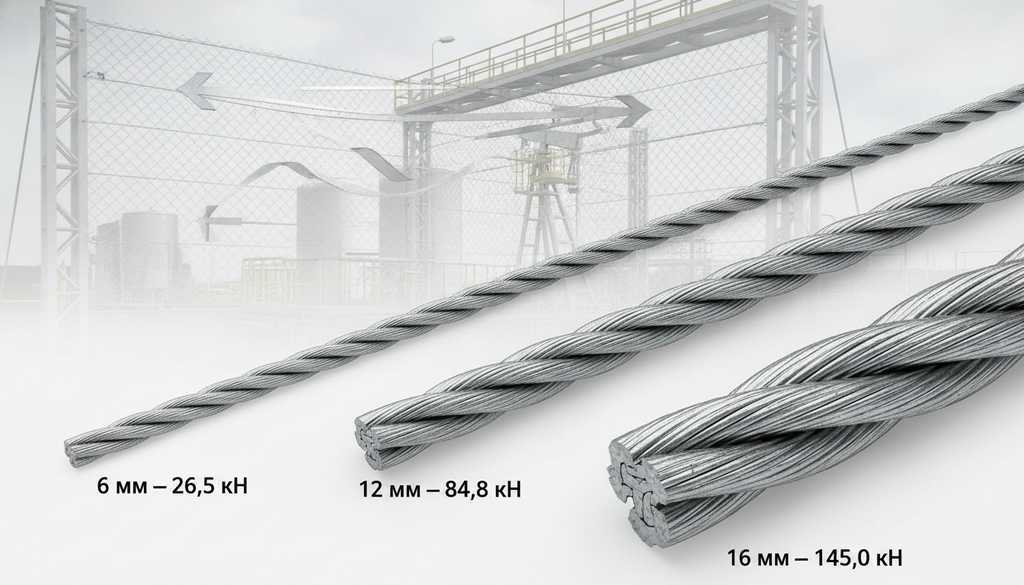

Подбор троса по прочности:

Диаметр троса, мм	Разрывная прочность, кН	Макс. энергия удара, кДж
6	26,5	До 12
8	44,2	До 20
10	62,5	До 30
12	84,8	До 45
14	113,5	До 60
16	145,0	До 80

Важно: удар носит импульсный характер — пиковая нагрузка в 3 — 5 раз выше статической. Для её гашения применяют пружинные компенсаторы и демпферы.

Ветровое давление

Ветровая нагрузка на сетчатое полотно:

$W=\mathrm{0,5}\cdot \rho \cdot V^2\cdot C\cdot A$

Для быстрой оценки используют нормативное давление из СП 20.13330.2016:

Ветровой район	Давление, кПа	Скорость ветра, м/с
I (Юг, Калининград)	0,23	17
II (Центр, Поволжье)	0,30	20
III (Урал, Северо-Запад)	0,38	22
IV (Сибирь, Дальний Восток)	0,48	25
V (Камчатка, Сахалин)	0,60	28
VI — VII (Крайний Север, побережья)	0,73 — 0,85	31 — 33

Пример: для площади 1000 м² в III районе: $F=\mathrm{0,38}\cdot 1000=380\text{ кН}$ (~38 тс). Для высотных объектов учитывают пульсацию ветра (коэффициент 1,4 — 1,6).

Снеговая нагрузка и обледенение

Для горизонтальных или наклонных покрытий:

$S=\mu \cdot S_0\cdot A$

(μ≈1,0 при угле наклона до 30°)

Снеговой район	S0​, кг/м²
I (Юг)	50
II (Центр)	100
III (Урал, СЗ)	150
IV (Сибирь, ДВ)	200
V — VIII (Крайний Север, горы)	250 — 400

Пример: для площади 1000 м² в IV районе: S=200⋅1000=200 тонн.

При обледенении масса возрастает в 1,5 — 2 раза, а ячейки сетки забиваются льдом, превращая её в парус. Для таких регионов закладывают коэффициент 1,2 — 1,5.

Комбинированное воздействие

В реальности все факторы действуют одновременно. Расчётная формула:

$F_{\text{расч}}=F_{\text{удар}}+F_{\text{ветер}}+F_{\text{снег}}$​

Наиболее опасные сочетания:

• удар при ураганном ветре (сетка уже натянута до предела);
• удар при максимальном снегозадержании (тросы провисли);
• обледенение + штормовой ветер (парусность).

Пример для 1000 м² в III ветровом и IV снеговом районе: ветер 380 кН + снег ~1960 кН = ~2340 кН статической нагрузки плюс ударный импульс 100 — 200 кН.

Выбор материала

Материал	Прочность, кН	Снег/ветер	Срок службы
Сталь (морское цинкование)	до 178	Отлично	20+ лет
Полиамид	до 30	Хорошо	10 — 15 лет
Кевлар	до 60	Хорошо	15 — 20 лет

Рекомендации по регионам:

• Сибирь, ДВ, Крайний Север: сталь, трос ≥14 мм, шаг опор 4 — 6 м.
• Центр, Урал, Поволжье: сталь, трос 10 — 12 мм, шаг опор 6 — 8 м.
• Юг, Калининград: допустимы полиамидные сетки со стальным каркасом.

Монтаж и температурные деформации

Натяжение: провисание не более 1/50 пролёта. Для пролёта 10 м — максимум 200 мм.

Температурное расширение стали: $\alpha =\mathrm{0,000012}$°C⁻¹. При перепаде 80°C трос длиной 10 м изменяется на ~10 мм, на 100 м — почти на 10 см. Обязательны компенсаторы.

Примеры расчёта

НПЗ в Сибири (5000 м², IV снеговой, III ветровой):

• снег: 1000 т;
• ветер: 1900 кН;
• угроза: дрон 15 кг, 150 км/ч (13 кДж).
  Решение: трос 16 мм, шаг 5 м, цинкование 50 мкм, демпферы.

Водоканал в Центре (2000 м², II снеговой, II ветровой):

• снег: 200 т;
• ветер: 600 кН;
• угроза: FPV 5 кг, 130 км/ч (3,3 кДж).
  Решение: трос 12 мм, шаг 8 м, цинкование 45 мкм.

Чек-лист для проверки

• Определены масса, скорость и тип БПЛА.
• Рассчитана кинетическая энергия удара.
• Выбран трос с запасом прочности ≥1,5.
• Учтен динамический коэффициент (×3 — 5).
• Определён ветровой район по СП 20.13330.2016.
• Рассчитано ветровое давление с учётом площади.
• Для высотных объектов учтена пульсация.
• Определён снеговой район.
• Рассчитана снеговая нагрузка с учётом угла наклона.
• Учтён коэффициент обледенения (1,2 — 1,5).
• Выполнен расчёт комбинированной нагрузки.
• Предусмотрены демпферы и компенсаторы.
• Разработан регламент обслуживания.

Надёжность — в правильных цифрах

Сетчатый барьер — это не просто ограждение, а инженерное сооружение, работающее под постоянным давлением ветра, снега и возможных ударов. Упрощение расчётов ведёт к обрушению или пробитию.

Наши решения базируются на точных вычислениях:

• трос 14 мм (113,5 кН);
• ячейка 350×350 мм;
• морское цинкование 45 — 50 мкм;
• индивидуальный шаг опор;
• возможность установки противоосколочных экранов.

Для расчёта под ваш объект и регион — свяжитесь с нами.
