Ошибки при проектировании защиты от БПЛА: что делает систему неэффективной

Стремительное развитие и массовое применение беспилотных летательных аппаратов (БПЛА) кардинально изменили подход к обеспечению безопасности промышленных и инфраструктурных объектов. Предприятия нефтегазового сектора, объекты энергетики, химические заводы и коммунальные службы сталкиваются с необходимостью срочной интеграции физических и инженерных барьеров.

Однако вместе со спросом выросло и количество формально реализованных проектов, где физические барьеры существуют только на бумаге или не способны выдержать реальную атаку.

Главная проблема отрасли заключается в том, что инженерно-технические укрытия часто проектируются вслепую, без проведения расчетов динамических, ветровых и снеговых нагрузок, а также без глубокого понимания специфики потенциальных угроз. В результате предприятие получает не надежный рубеж обороны, а иллюзию защищенности. Узнать о правильных подходах к созданию эшелонированных систем физической защиты можно на нашем сайте.

Грамотное проектирование защиты от дронов — это сложный инженерный процесс, где ошибка в расчете диаметра троса, шага опор, размера ячейки или типе антикоррозионной обработки приводит к фатальным последствиям. При ударе ударного БПЛА или сброшенного боеприпаса ошибочно спроектированная конструкция рушится, пробивается кинетическим ударом или сама становится источником дополнительного вторичного поражения.

В этой статье мы подробно разберем ключевые ошибки, делающие системы защиты неэффективными, и дадим практические рекомендации по их устранению.

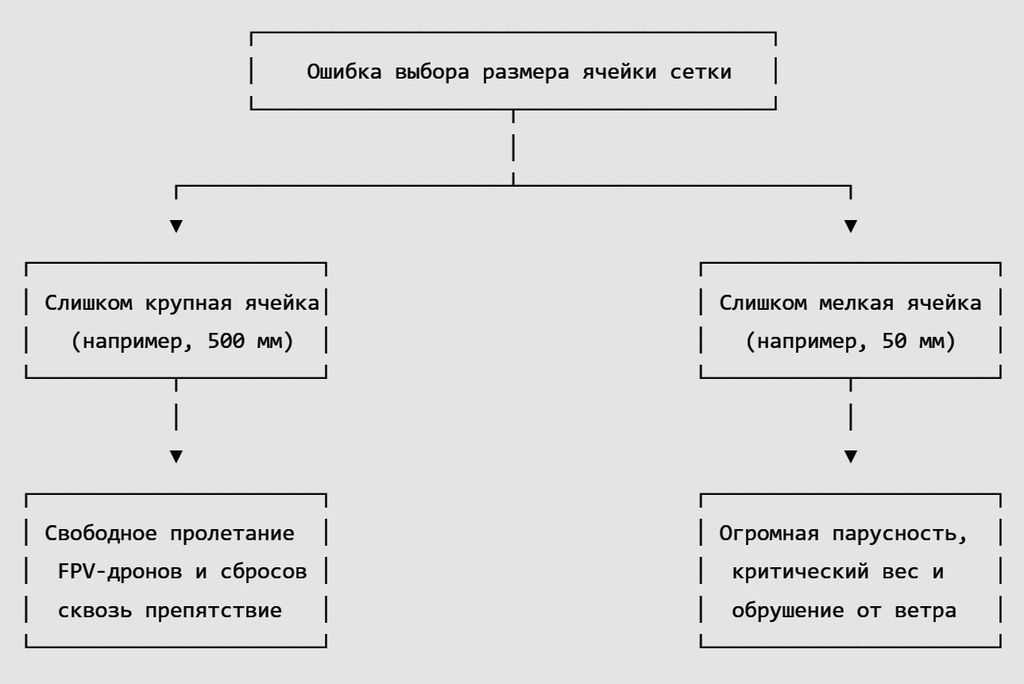

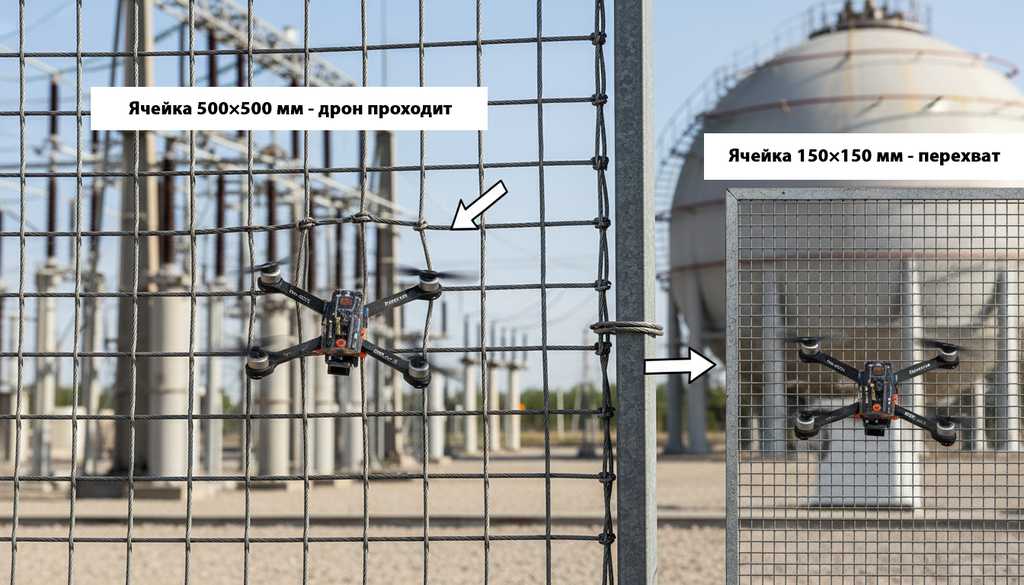

Ошибка №1 — неправильный выбор ячейки сетки

Суть проблемы:
При проектировании полотна сетчатых и тросовых экранов инженер часто сталкивается с дилеммой выбора размера ячейки. Распространенное заблуждение — стремление поставить либо максимально мелкую сетку «от всего сразу», либо, наоборот, слишком крупную из соображений удешевления и снижения массы конструкции.

Последствия:

• Слишком крупная ячейка (от 400 — 500 мм и более): свободно пропускает высокоманевренные FPV-дроны с размахом рам 7 — 10 дюймов, малые квадрокоптеры и сбрасываемые минометные или кумулятивные боеприпасы. Дрон беспрепятственно пролетает сквозь полотно и поражает защищаемое оборудование.
• Слишком мелкая ячейка (менее 100 мм для силового каркаса): многократно увеличивает парусность конструкции. Под воздействием штормового ветра или наледи полотно превращается в жесткий «парус», что приводит к срезу анкерных креплений и слому несущих стоек.

Как правильно:
Размер ячейки рассчитывается исходя из моделирования профиля угроз и многоуровневого построения полотна. Для остановки крупногабаритных БПЛА самолетного типа применяется силовой тросовый каркас с ячейкой 350×350 мм или 400×400 мм. Для улавливания малых FPV-дронов силовое полотно дублируется вторичной сеткой с ячейкой 150×150 мм или 100×100 мм.

Пример ошибки:
На объекте энергетики в Поволжье трансформаторную подстанцию накрыли сеткой с ячейкой 500×500 мм. В ходе атаки FPV-дрон калибра 7 дюймов свободно прошёл сквозь ячейку, не задев ни одного троса, и вызвал короткое замыкание на силовом вводном изоляторе.

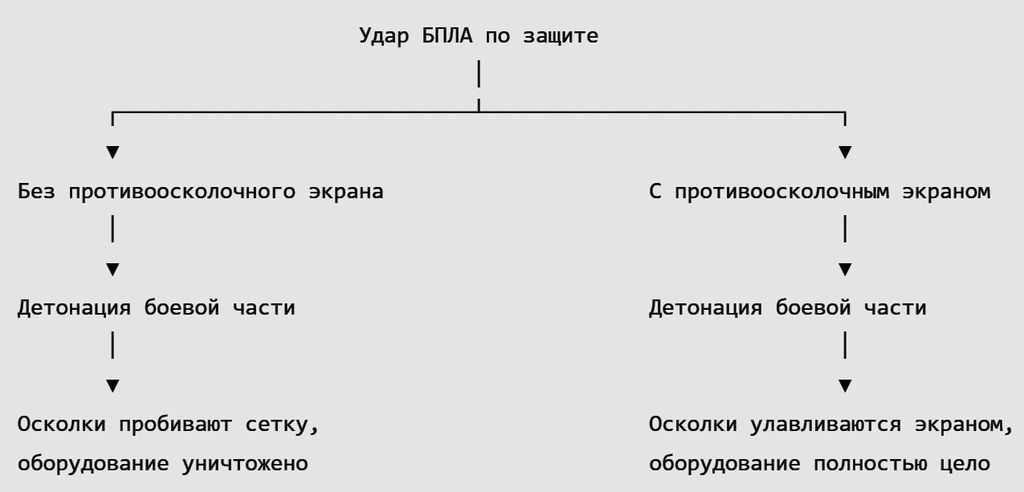

Ошибка №2 — игнорирование осколочной защиты

Суть проблемы:
Конструкция проектируется с единственным расчетом — механически перехватить и остановить фюзеляж или планетарную раму БПЛА. При этом абсолютно не учитывается, что боевая часть ударного дрона может подрываться при контакте с сетчатым полотном или дистанционно.

Последствия:
Сетка или тросовый каркас успешно останавливают кинетический каркас дрона, но происходит подрыв боевой части. Тысячи высокоскоростных вторичных осколков, элементов корпуса БПЛА и поражающих элементов (ГПЭ) с легкостью пробивают сетчатое полотно. Осколки разрушают емкости с горючим, тонкостенные резервуары чистой воды, силовые кабельные трассы и системы КИПиА. Потери от вторичных поражающих факторов оказываются сопоставимы с прямым попаданием БПЛА.

Как правильно:

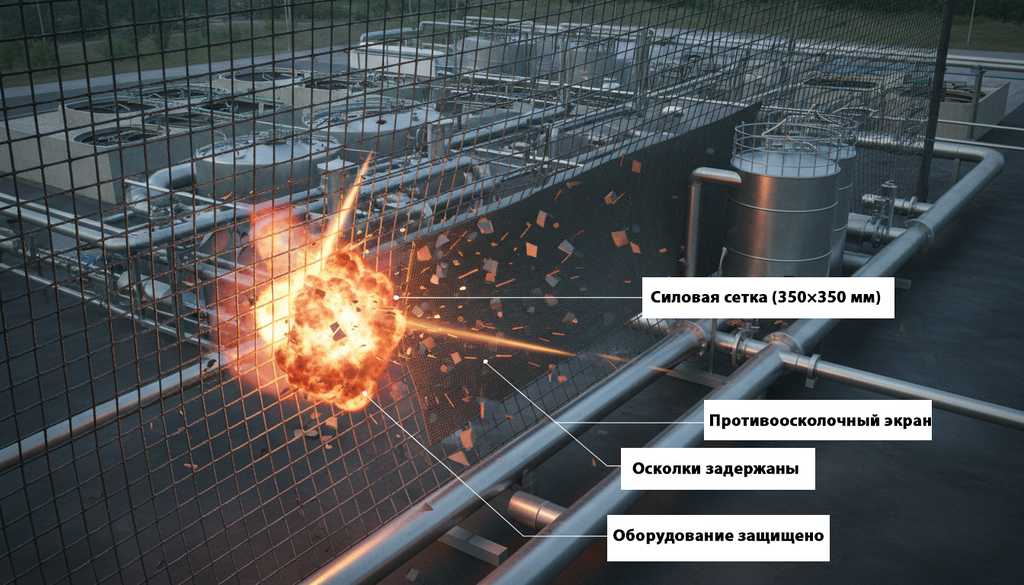

Над критически важными узлами (РЧВ, озонаторные установки, газорегуляторные пункты, шкафы автоматики) инженерные решения должны строиться по двухкомпонентной схеме:

• Внешний силовой рубеж: тросовая сеть, воспринимающая кинетическую энергию удара.
• Внутренний противоосколочный экран: мелкоячеистое полотно высокой прочности или баллистический экран, задерживающий осколки массой до 50 г, летящие со скоростью до 600 — 800 м/с.

Пример ошибки:
На резервуаре чистой воды (РЧВ) водоканала сетка остановила дрон-камикадзе. Однако взрыв снаряда привел к пробитию осколками гидроизоляционной мембраны и бетонного перекрытия. В резервуар попали продукты горения и осколки, что потребовало полной остановки станции и слива сотен тонн питьевой воды.

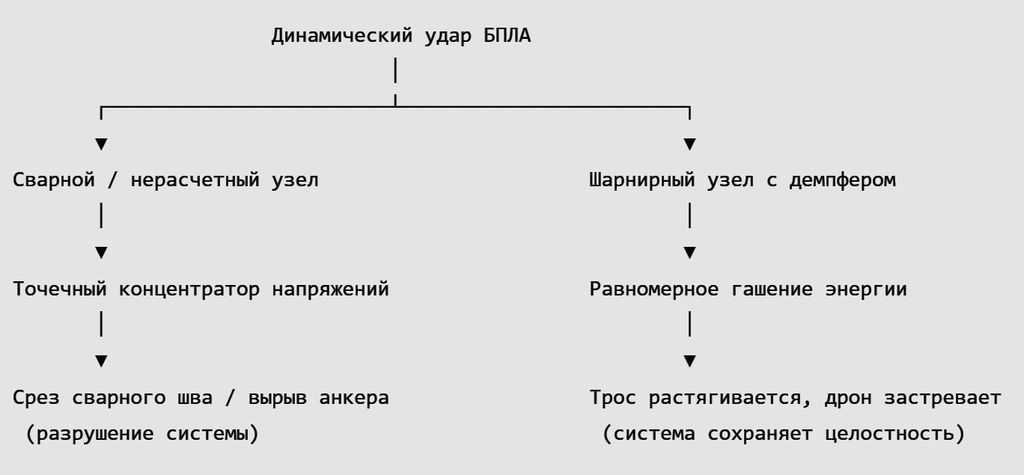

Ошибка №3 — неправильные узлы крепления

Суть проблемы:
При проектировании и монтаже используются стандартные строительные решения, не предназначенные для восприятия импульсных динамических и вибрационных нагрузок:

• Применение жесткой жесткозащемленной сварки вместо шарнирных или обжимных узлов.
• Использование бытовых или несертифицированных зажимов для тросов.
• Отсутствие амортизирующих элементов (демпферов, пружинных компенсаторов).
• Крепление несущих тросов к слабым, ненесущим элементам зданий (парапетам, облицовке, легким сэндвич-панелям).

Последствия:

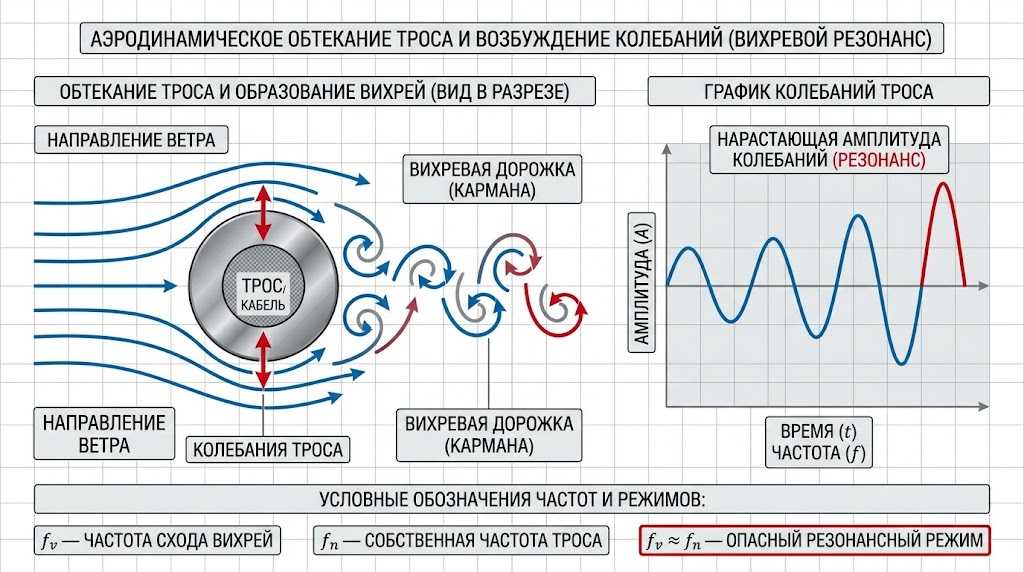

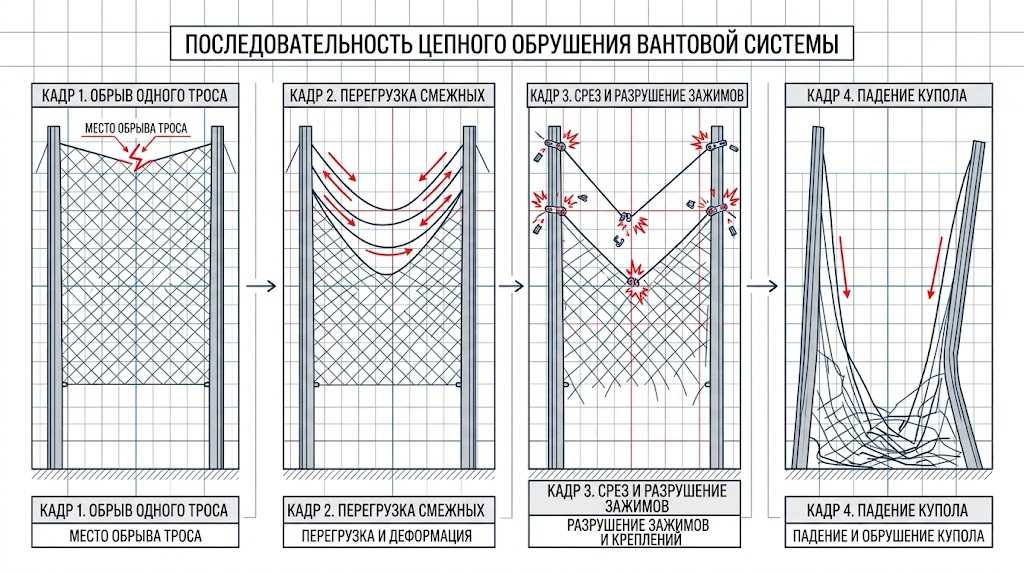

Сварные швы под действием резкого динамического импульса от удара дрона или при ветровом резонансе мгновенно дают трещины и срезаются. Сетка рушится не от пробития полотна, а из-за разрушения узлов крепления, падая на защищаемый объект и нанося дополнительные повреждения.

Как правильно:
Узлы крепления должны рассчитываться на максимальные вырывающие усилия с коэффициентом запаса прочности не менее 1,5 — 2,0. Необходимо использовать:

• Обжимные гильзы и резьбовые зажимы промышленного изготовления.
• Талрепы и пружинные демпферы гашения динамических колебаний.
• Шарнирные соединения, позволяющие тросу отклоняться без возникновения точечных концентраторов напряжений.
• Морское цинкование всех монтажных метизов и анкерных групп.

Пример ошибки:
В Северо-Западном регионе несущие тросы сетчатого укрытия приварили напрямую к закладным деталям парапета из пенобетона. Через полгода под действием регулярных ветровых вибраций и коррозии сварного шва заделка вырвала кусок парапета, и вся система упала на технологическую эстакаду.

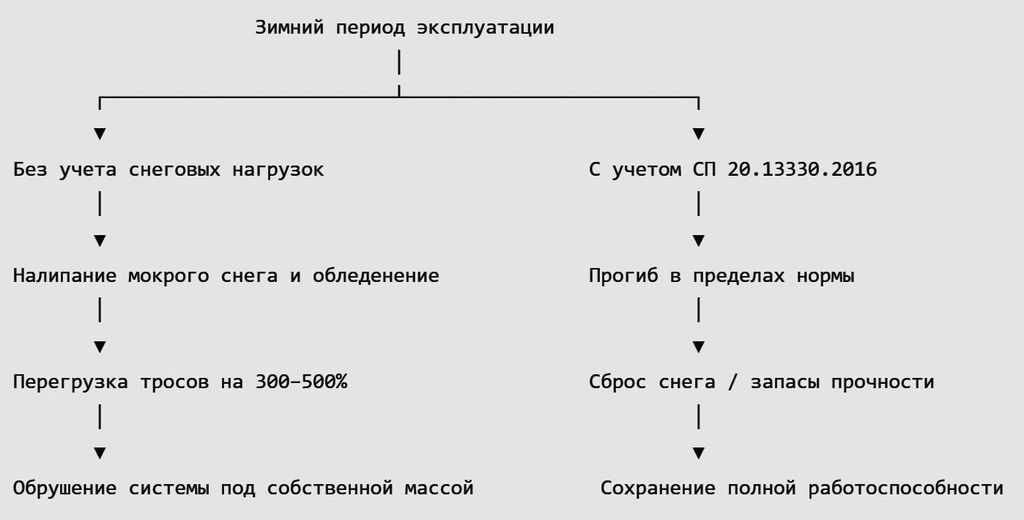

Ошибка №4 — неучёт снеговых и ветровых нагрузок

Суть проблемы:
Проектировщики рассчитывают прочность системы исходя исключительно из массы и скорости дрона, полностью забывая про климатическое районирование по СП 20.13330.2016 «Нагрузки и воздействия».

Последствия:
В зимний период на сетчатом полотне происходит налипание мокрого снега, образование наледи и инея. Масса 1 кв. метра заснеженной сетки может увеличиваться в 5 — 10 раз. Без учета снеговой нагрузки несущие тросы провисают до земли или рвутся, а опорные стойки испытывают критический изгибающий момент и деформируются.

Как правильно:
Проект должен содержать поверочный расчет каркаса на устойчивость к ветровому подпору и мокрому снегу с учетом региона установки:

• Для I — III снеговых районов (Центральная Россия, Юг) закладываются нормативные запасы по натяжению.
• Для IV — VII снеговых районов (Сибирь, Урал, Крайний Север) увеличивается диаметр несущих тросов (до 14 — 18 мм), сокращается шаг между промежуточными опорами и закладываются острые углы ската полотна для естественного схода снега.

Пример ошибки:
В Сибирском федеральном округе над резервуарным парком НПЗ было смонтировано плоское сетчатое укрытие без уклонов. В ноябре после обильного снегопада и последующего заморозка сетка накопила тонны льда, что привело к обрыву 4 из 6 несущих тросов и повреждению дыхательных клапанов резервуара.

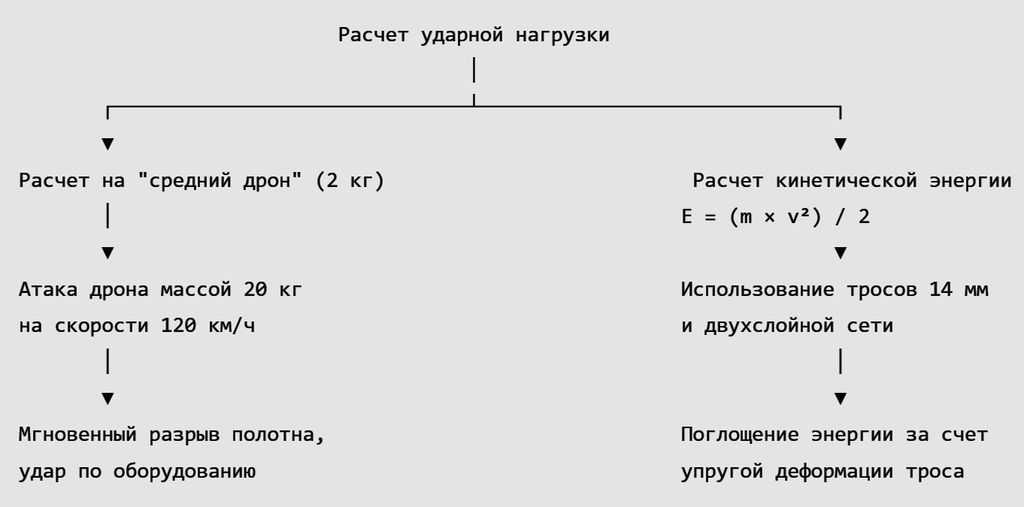

Ошибка №5 — отсутствие расчёта ударной нагрузки

Суть проблемы:
Использование формулы «поставим стандартный рабицевый забор или тонкую заградительную сетку». При проектировании не определяется кинетическая энергия расчетного типа БПЛА и не выполняется физическое моделирование соударения.

Последствия:
Кинетическая энергия движущегося объекта растет в квадратичной зависимости от его скорости: $E_k=\frac{m\cdot v^2}{2}$.
Ударный дрон массой 25 кг, летящий со скоростью 150 км/ч (41,6 м/с), обладает кинетической энергией порядка 21,6 кДж. Если полотно и тросовая система не рассчитаны на поглощение этого импульса за счет упругой деформации, происходит мгновенное срезание сетки в точке контакта.

Как правильно:
В ТЗ на проектирование четко фиксируется модель угрозы:

• Масса БПЛА (кг);
• Максимальная скорость у земли (м/с или км/ч);
• Угол атаки.

Исходя из этого выбираются тросы с соответствующей разрывной прочностью. Например, стальной трос диаметром 14 мм из высокопрочной стали имеет разрывное усилие не менее 113,5 кН, что гарантирует поглощение удара тяжелых БПЛА самолетного типа.

Пример ошибки:
Защитный барьер был спроектирован с расчетом на легкие FPV-дроны (массой до 3 кг). При реальной атаке БПЛА самолетного типа массой 18 кг на скорости 130 км/ч сетка прорвалась без заметного замедления аппарата.

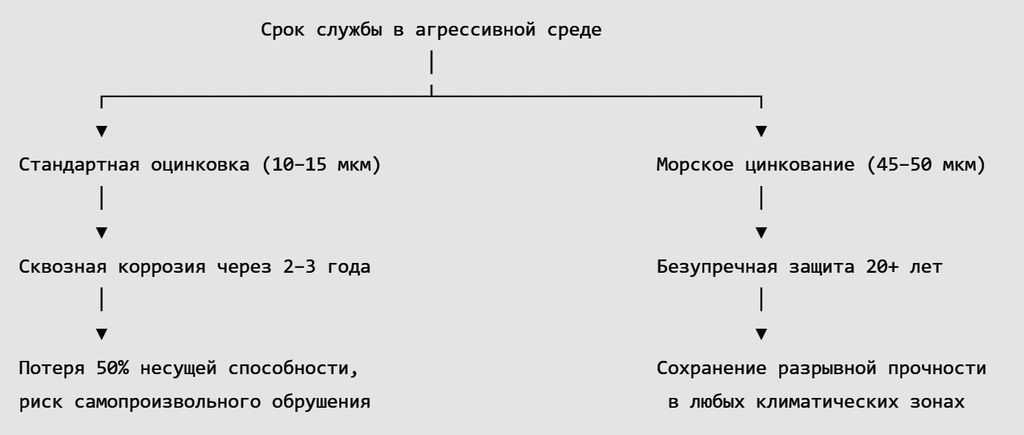

Ошибка №6 — экономия на антикоррозионной защите

Суть проблемы:
Замена горячего цинкования повышенной толщины или морского цинкования на более дешевые покрытия:

• Стандартное гальваническое цинкование (слой 6 — 15 мкм).
• Окрашивание грунт-эмалями без предварительного цинкования.
• Применение неоцинкованного черного металлопроката.

Последствия:
На промышленных объектах (особенно на НПЗ, химических комбинатах и объектах водоканала) атмосфера насыщена парами хлора, сероводорода, аммиака, серной кислоты и постоянным конденсатом. Тонкое цинковое покрытие разрушается за 12 — 18 месяцев. Начинается коррозия стальных жил троса, снижается их сечение и разрывная прочность. Через 2 — 3 года конструкция теряет до 50 — 70% несущей способности и может обрушиться от обычного порыва ветра.

Как правильно:
Все элементы несущего каркаса, сеток и крепежа должны иметь надежную антикоррозионную обработку. Оптимальным выбором является морское цинкование (горячее цинкование с толщиной покрытия 45 — 50 мкм по ГОСТ 9.307-89). Для особо агрессивных сред (зоны хлорирования, озонации) применяется пищевая или химически стойкая нержавеющая сталь (марки AISI 304, AISI 316).

Пример ошибки:
На предприятии химиндустрии в Уральском регионе установили сетку с легким гальваническим покрытием. Через 2 года под воздействием технологических газов тросы превратились в труху и оборвались под собственной массой.

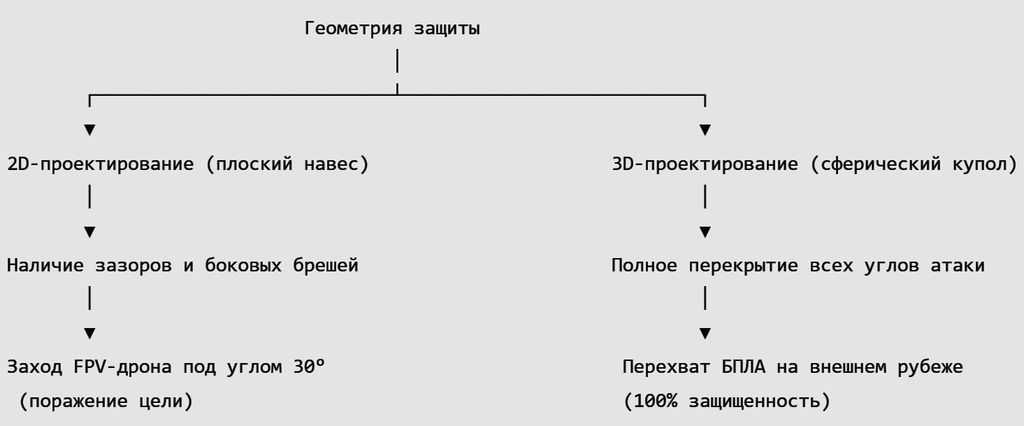

Ошибка №7 — неправильное проектирование геометрии покрытия

Проблема:
Проектирование осуществляется по двумерным чертежам (2D) без учета реального пространственного объема и геометрии объекта.

Оставляются «мертвые зоны»:

• Зазоры между защитным модулем и стенами зданий.
• Незакрытые участки над технологическими трубопроводами и кабельными эстакадами.
• Отсутствие перекрытия модулей внахлест (зазоры по 30 — 50 см между блоками).
• Игнорирование возможных траекторий бокового или пикирующего захода БПЛА под углом 30 — 45 градусов.

Последствия:
Опытный оператор FPV-дрона легко направляет аппарат в технологический забор или под навес защитной сетки. Если геометрия покрытия не создает сплошного защитного купола, дрон проникает через брешь.

Как правильно:

• Обязательное проведение 3D-лазерного сканирования территории и строений перед началом проектирования.
• Моделирование траекторий подлета БПЛА со всех направлений (включая бреющие бреши и атаки под острыми углами).
• Проектирование с обязательным нахлестом сетчатых полотен не менее 500 мм и закрытием торцевых свесов.

Пример ошибки:
Защитная сетка была смонтирована ровно над крышей резервуара, но торцевые стороны остались открытыми. FPV-дрон зашел по пологой траектории под сетку и поразил боковую стенку резервуара.

Ошибка №8 — отсутствие регулярного обслуживания

Суть проблемы:
Отношение к физической защите по принципу «поставили и забыли». После завершения строительно-монтажных работ объект не ставится на плановое техническое обслуживание.

Последствия:

• Постепенное ослабление натяжения несущих тросов (естественная вытяжка металла).
• Провисание полотна, приводящее к его трению о защищаемое оборудование.
• Ослабление резьбовых соединений и талрепов от вибрационных нагрузок.
• Появление локальных повреждений после падения веток, наледи или попадания посторонних предметов.
• В критический момент ослабленная система не сможет принять динамический удар.

Как правильно:
Каждый проект должен комплектоваться Паспортом системы и Регламентом технического обслуживания, включающим:

• Ежемесячный визуальный осмотр: проверка целостности полотна, отсутствия провисов, состояния антикоррозионного покрытия.
• Ежеквартальный инструментальный контроль: проверка усилия натяжения несущих тросов с помощью динамометров или тензометрических датчиков, подтяжка талрепов.
• Внеплановый осмотр: после прохождения ураганных ветров, обильных снегопадов или попыток атаки БПЛА.

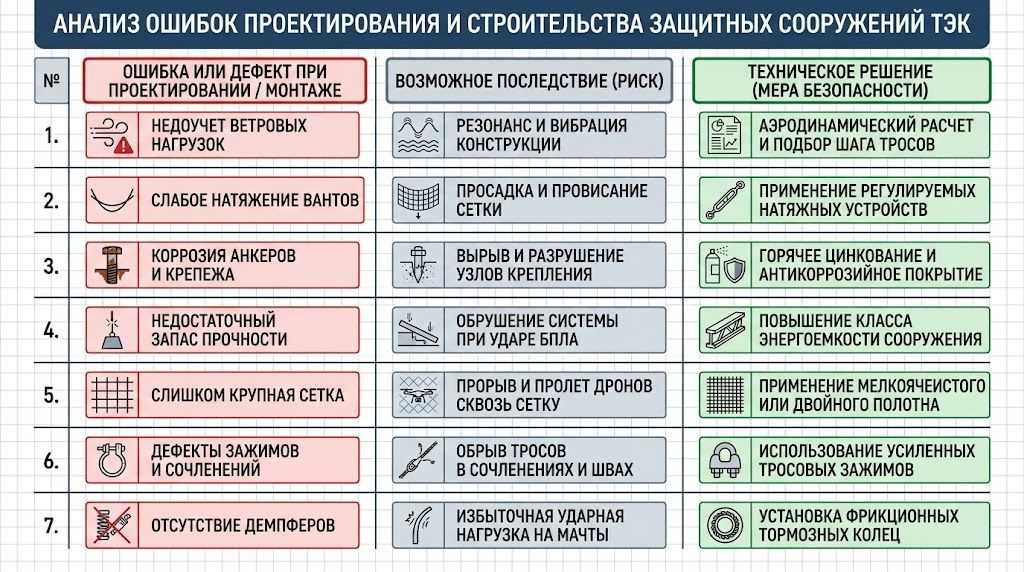

Сводный анализ ошибок проектирования и методов их устранения

Ошибка	Причина возникновения	Практические последствия	Правильное инженерное решение
№1. Неверная ячейка сетки	Желание сэкономить или отсутствие анализа угроз	Пролет FPV-дронов сквозь сетку или обрушение от ветра	Двухуровневое полотно: силовой каркас 350×350 мм + сетка 150×150 мм
№2. Нет защиты от осколков	Расчет только на кинетический удар корпуса	Поражение оборудования осколками при подрыве БПЛА	Установка внутренних противоосколочных экранов и баллистических сеток
№3. Слабые узлы крепления	Использование сварки и нерасчетных метизов	Разрушение крепежа при ударе, падение всей системы	Шарнирные узлы, обжимные гильзы, демпферы, морское цинкование крепежа
№4. Игнорирование снега/ветра	Отсутствие расчетов по СП 20.13330.2016	Обрыв тросов и слом стоек под массой льда и снега	Расчет снеговых / ветровых нагрузок региона, уклоны ската, тросы от 14 мм
№5. Нет расчета ударной энергии	Использование бытовых сеток без моделирования	Мгновенный прорыв полотна тяжелым БПЛА	Расчет кинетической энергии $E_k$, использование тросов с прочностью от 100 кН
№6. Экономия на антикоррозии	Применение обычной оцинковки (10 — 15 мкм)	Коррозия и разрушение системы за 2–3 года	Морское цинкование (45 — 50 мкм) или нержавеющая сталь (AISI 304/316)
№7. Ошибки геометрии	Проектирование в 2D, отсутствие купола	Проникновение БПЛА через боковые бреши и зазоры	3D-сканирование объекта, проектирование нахлестов и торцевых свесов
№8. Отсутствие сервиса	Отсутствие регламента ТО и контроля	Провисание тросов, ослабление крепежа и потеря прочности	Ежемесячный осмотр, подтяжка талрепов, мониторинг натяжения

Чек-лист для проверки проекта защиты перед утверждением

Главным инженерам и руководителям служб безопасности рекомендуется использовать данный чек-лист при приемке проектно-сметной документации:

• Анализ профиля угроз: В ТЗ указаны массы (кг), скорости (км/ч) и типы потенциально опасных БПЛА?
• Расчет кинетической энергии: Представлен ли расчет поглощения динамического удара силовым полотном?
• Климатический расчет: Выполнен ли расчет несущих конструкций на снеговые и ветровые нагрузки по СП 20.13330.2016 для конкретного региона РФ?
• Размер ячейки: Гарантирует ли выбранный размер ячейки задержку FPV-дронов и малых сбрасываемых боеприпасов?
• Противоосколочный барьер: Предусмотрена ли защита от осколков над критически важными узлами?
• Антикоррозионная защита: Заложено ли морское цинкование (не менее 45 — 50 мкм) для всех стальных компонентов?
• Узлы крепления: Исключены ли жесткие сварные соединения в пользу обжимных, болтовых и демпфированных узлов?
• 3D-геометрия: Перекрывает ли защитный купол все возможные траектории захода БПЛА, включая боковые углы?
• Сертификация: Имеют ли материалы (тросы, сетки, зажимы) паспорта качества и протоколы полигонных испытаний?
• Эксплуатационный регламент: Разработан ли регламент периодического обслуживания и подтяжки тросовой системы?

Как избежать ошибок — практические рекомендации

• Привлекайте специализированных проектировщиков. Физическая защита от БПЛА — это отдельная отрасль узкоспециализированного инжиниринга. Доверяйте разработку документации организациям, имеющим профильный опыт и натурные протоколы полигонных испытаний.
• Требуйте математическое моделирование и расчеты. Любое решение должно подтверждаться расчетом в специализированных программных комплексах (ANSYS, LS-DYNA и др.) на динамический удар, статическую прочность и ветровой подпор.
• Закладывайте технологический запас прочности. Проектные нагрузки должны рассчитываться с коэффициентом запаса не менее 1,3 — 1,5 к максимальным нормативным показателям.
• Применяйте комплексный подход. Физическая барьерная защита показывает максимальную эффективность в сочетании с системами обнаружения (радиочастотные сканеры, радиолокационные станции) и средствами подавления (РЭБ).
• Используйте сертифицированные готовые системы. Внедрение апробированных инженерных комплексов, таких как система «Паутина», позволяет исключить проектные ошибки еще на этапе подбора оборудования.

Правильное проектирование — основа эффективной защиты от БПЛА

Создание физического барьера для защиты объектов критической инфраструктуры — это не просто натяжение сетчатого полотна поверх оборудования. Это ответственная инженерная задача, требующая глубоких знаний в области материаловедения, строительной механики, динамики сплошных сред и теории горения и взрыва.

Каждая из разобранных ошибок — от неверно выбранного размера ячейки до отсутствия антикоррозионной защиты — приводит к единому результату: полной неработоспособности системы в момент реальной атаки и напрасно потраченным финансовым средствам.

Только системный подход, опирающийся на детальное 3D-моделирование, учет климатических факторов региона, применение морского цинкования и обязательную интеграцию противоосколочных экранов, способен сформировать непреодолимый рубеж обороны. Качественно разработанные инженерные решения гарантируют сохранение жизни персонала, целостность дорогостоящего оборудования и непрерывность технологических процессов.

Для проведения квалифицированного аудита имеющихся проектов, проверки расчетов несущей способности или заказа индивидуального проекта инженерно-физической защиты вашего предприятия перейдите на страницу контактов. Инженерный центр нашей компании подготовит обоснованное решение, полностью соответствующее нормативным требованиям и специфике вашего объекта.
