От ТЗ до монтажа: как подготовить исходные данные для проектирования защиты от БПЛА

Проектирование инженерно-технической защиты промышленного предприятия от БПЛА — это высокоточный расчётный процесс, определяющий устойчивость объекта к динамическим нагрузкам, климатическим воздействиям и техногенным рискам.

Качественно выполненная работа по защите объектов требует глубокого пробоотбора, топографических и инженерных изысканий ещё до момента нанесения первой линии на чертёж.

Ошибки или неточности, допущенные на этапе сбора первичных сведений, неизбежно приводят к срыву сроков, сметным перерасходам и необходимости экстренного перепроектирования прямо во время строительно-монтажных работ.

Основой для разработки технического задания (ТЗ) и всей последующей рабочей документации служит исчерпывающий пакет входной информации. Чтобы подробно ознакомиться с возможностями, конфигурациями и вариантами исполнения барьерных систем, вы можете перейти на наш сайт.

Чётко структурированный перечень входных параметров позволяет инженерам корректно подобрать геометрические размеры полотен, диаметры силовых тросов, тип фундаментов и конфигурацию мачт.

Профессиональная разработка проекта защиты базируется на сопоставлении фактических условий эксплуатации, геометрии объекта и предполагаемой модели угроз.

В данной статье представлен практический чек-лист по подготовке исходных данных, который поможет руководителям служб безопасности, главным инженерам и техническим директорам правильно организовать предпроектное обследование и сформировать безупречное ТЗ.

Почему подготовка исходных данных — это основа проектирования

Качество, надёжность и итоговая стоимость системы инженерной защиты напрямую зависят от полноты сведений, переданных проектировщикам. Попытка сэкономить время на предпроектных изысканиях создаёт накопительный эффект ошибок:

• Неточная геометрия: Погрешность в замере высоты резервуара или длины пролёта на 1 — 2 метра приводит к неверному расчёту прогиба тросов при динамическом ударе, что создаст риск контакта задержанного БПЛА с защищаемым оборудованием.
• Скрытые коммуникации: Игнорирование подземных кабельных трасс или трубопроводов делает невозможным погружение свай или бурение шурфов под фундаменты мачт в запланированных точках.
• Климатическая слепота: Недоучёт специфики ветрового или снегового района влечёт за собой риск деформации силовых конструкций при обледенении или ураганных порывах ветра.

Входная информация — это фундамент, определяющий выбор ключевых узлов: типоразмера эластичных модулей, диаметра и разрывного усилия стальных тросов, шага опорных стоек, схемы амортизации и глубины заложения фундаментов. Их сбор и верификация являются первым и обязательным этапом, предшествующим составлению технического задания.

Чек-лист исходных данных

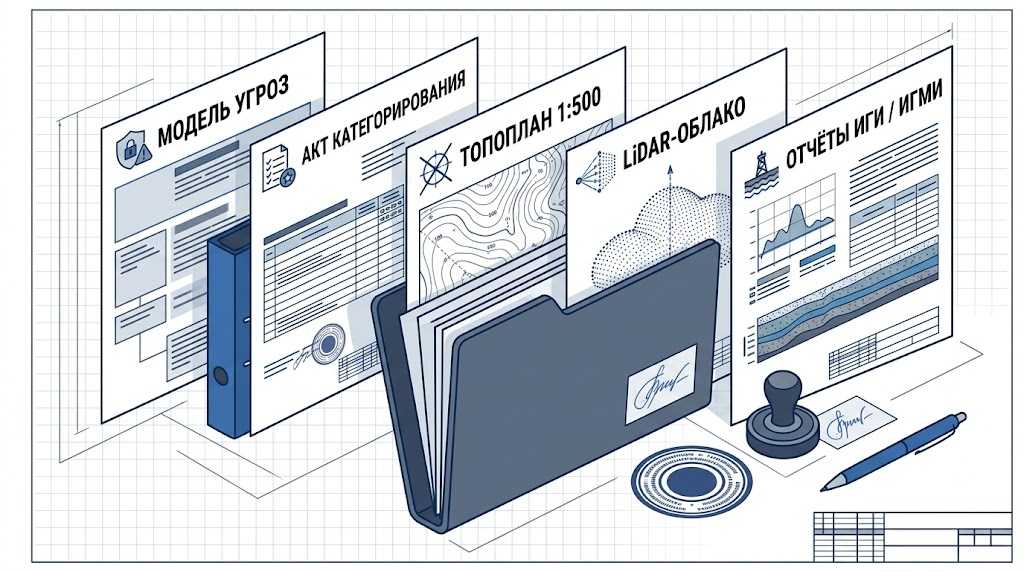

Для создания полного инженерного профиля защищаемого объекта необходимо собрать и передать проектной организации следующий пакет документов и сведений.

План площадки (топографическая съёмка)

• Масштаб: Топографический план площадки в масштабе 1:500 или 1:1000 в актуальном состоянии (не старше 2 — 3 лет).
• Границы территории: Чёткое обозначение периметра зоны защиты и санитарно-защитных зон.
• Экспликация зданий: Точное расположение существующих зданий, технологических установок, эстакад и сооружений.
• Транспортная логистика: Схема проездов, технологических дорог, площадок для разворота и работы тяжелой строительной техники (автокранов, вышек).

Габариты и геометрия объекта

• Технологические ёмкости: Для РВС (резервуаров вертикальных стальных) — внешний диаметр, высота стенки, конфигурация и отметки крыши, наличие дыхательных клапанов и пенокамер.
• Производственные здания: Внешние размеры (длина, ширина, высота), тип кровли (плоская, скатная), наличие фонарей и технологических свесов.
• Геометрия площадки: Форма защищаемого участка (прямоугольная, сложная многоугольная, круговая).

Высотные отметки и перепады высот

• Вертикальные параметры оборудования: Результаты геодезической съёмки с указанием абсолютных и относительных отметок верха защищаемых объектов.
• Прилегающие конструкции: Высотные параметры существующих прожекторных мачт, молниеотводов, эстакад технологических трубопроводов, которые могут быть использованы в качестве опор или, наоборот, создавать помехи.
• Рельеф: Перепады высот на площадке строительства для расчёта разновысоких опор.

Ограничения по пролётам

• Дистанции: Фактические расстояния между зданиями, сооружениями и технологическим оборудованием.
• Зонирование опор: Возможность или строгий запрет на установку промежуточных мачт внутри технологической зоны.
• Безопорное перекрытие: Потребность в проектировании длиннопролётных тросовых систем без установки внутренних стоек.

Существующие инженерные коммуникации

• Подземные сети: Трассировка и глубина залегания силовых и слаботочных кабелей, технологических трубопроводов, систем пожаротушения, канализации и дренажа.
• Надземные сети: Наличие эстакад, воздушных линий электропередачи (ЛЭП), межцеховых коммуникаций.
• Технологические ограничения: Участки площадки, на которых действует строгий запрет на проведение любых земляных работ — бурения, забивки свай, вскрытия грунта. Это могут быть зоны прокладки магистральных трубопроводов, места расположения особо чувствительного оборудования, зоны с установленным охранным сигнатурным контролем, а также участки, где любые вибрационные воздействия от строительной техники недопустимы по условиям эксплуатации рядом расположенных объектов.

Климатические данные

• Нормативные нагрузки: Классификация объекта по ветровому и снеговому районированию в соответствии с актуальной редакцией СП 20.13330.2016 «Нагрузки и воздействия». Эти параметры определяют расчётные значения скоростного напора ветра и веса снегового покрова, которые напрямую влияют на выбор диаметра несущих тросов, шага опор и типа антикоррозионной защиты металлоконструкций. Для каждого региона Российской Федерации установлены индивидуальные нормативные показатели, обязательные к учёту при проектировании.
• Грунтовые условия: Комплексные данные инженерно-геологических изысканий, включающие расчётную глубину сезонного промерзания грунта для данного региона, классификацию типов грунтов (пески, суглинки, глины, скальные породы) и их несущую способность. Эти параметры определяют выбор типа фундаментных конструкций — от мелкозаглубленных плит до глубинных свайных оснований — и напрямую влияют на устойчивость опорных мачт при ветровых и ударных нагрузках.
• Гидрогеология: Сведения об уровне грунтовых вод на площадке строительства (УГВ) в различные сезоны года, а также химический анализ воды на предмет её агрессивности по отношению к бетонным и металлическим конструкциям. Повышенная минерализация, наличие сульфатов, хлоридов или кислот в грунтовых водах требует применения специальных марок бетона, дополнительной гидроизоляции и усиленной антикоррозионной защиты всех подземных металлических элементов.

Категория опасности объекта

• Статус объекта: Официально закреплённая категория защищаемого предприятия: опасный производственный объект (ОПО) с регистрацией в реестре Ростехнадзора, объект топливно-энергетического комплекса (ТЭК), подлежащий особым требованиям антитеррористической защищённости, либо объект критической информационной инфраструктуры (КИИ). Каждый из этих статусов налагает дополнительные обязательства по проектированию, согласованию и эксплуатации защитных систем, включая проведение экспертизы промышленной безопасности и взаимодействие с профильными ведомствами.
• Взрывопожароопасность: Классификация зон по ПУЭ и ГОСТ (зоны классов 0, 1, 2, В-1а, В-1г и т.д.).
• Специальные требования: Требования к искробезопасности применяемого инструмента, заземлению конструкций, антистатическим свойствам материалов.

Ограничения по времени и условиям монтажа

• Режим работы: Непрерывное действующее производство, сменный график работы предприятия.
• Монтажные окна: Возможность проведения работ только в период планово-предупредительных ремонтов (ППР) или «технологических окон» (включая ночные смены).
• Огневые работы: Полный запрет или строго регламентированный порядок проведения сварочных и термических работ на территории.
• Стеснённость: Ограниченный габарит проездов для спецтехники, работа вблизи действующих установок под давлением.

Точки крепления и существующие конструкции

• Конструктив зданий: Наличие несущих железобетонных или стальных колонн, ферм, балок, кирпичных или бетонированных стен.
• Несущая способность: Готовность заказчика предоставить проектную документацию или результаты обследования строительных конструкций на предмет восприятия дополнительных вырывающих и срезающих нагрузок от натяжения тросов.
• Фундаменты: Возможность использования действующих фундаментальных плит или ростверков.

Модель угрозы

• Спектр целей: Типы потенциально опасных БПЛА (лёгкие FPV-дроны, квадрокоптеры среднего класса, тяжёлые беспилотники самолётного типа, барражирующие боеприпасы).
• Динамика: Расчётные массы и максимальные скорости подхода угроз.
• Векторы атак: Направления вероятного подхода БПЛА (пологие траектории, пикирование, с бреющего полёта).

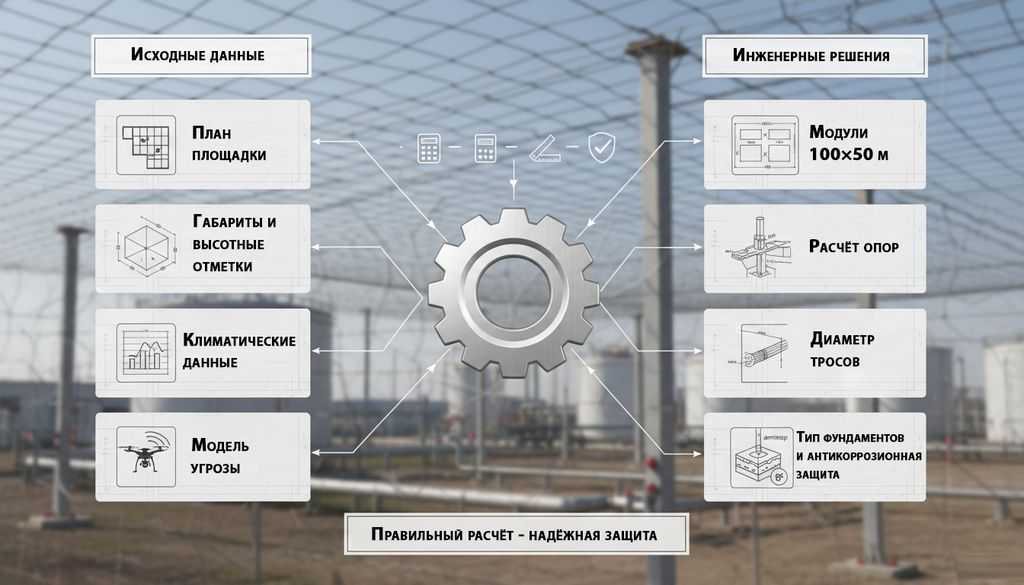

Как эти данные влияют на проектирование

Каждый собранный параметр напрямую трансформируется в конкретное инженерное решение при разработке проекта:

[Входная информация]                     [Инженерное решение]

План и размеры объекта      ───────────►  Выбор размера модулей (100×50, 50×40, 45×35, 25×25 м)
Вертикальные параметры      ───────────►  Расчёт высоты опор и безопасного прогиба (≥ 2 м)
Ограничения по пролётам     ───────────►  Шаг опор, натяжение тросов, дублирующая сеть
Инженерные коммуникации     ───────────►  Тип фундаментов (винтовые, буронабивные сваи)
Климатические данные        ───────────►  Диаметр тросов, расчёт на ветер/снег, цинкование
Категория опасности         ───────────►  Искробезопасность, заземление, молниезащита
Модель угрозы               ───────────►  Размер ячейки, прочность тросов, амортизация

• План площадки и размеры определяют пространственную раскладку сетчатых панелей и выбор типоразмеров стандартных модулей.
• Вертикальные параметры позволяют рассчитать геометрический прогиб (стрелу провеса) силовых тросов с гарантией того, что при деформации от удара БПЛА защитный барьер сохранит технологический зазор до оборудования не менее 2 метров.
• Ограничения по пролётам задают расчётные усилия в оттяжках и выявляют необходимость использования двухконтурных систем (базовая несущая сеть 350×350 мм + дублирующая мелкоячеистая 5×5 мм).
• Инженерные коммуникации исключают риск повреждения подземных сетей и диктуют выбор типа фундаментов (например, применение винтовых или буронабивных свай в обход кабельных трасс).
• Климатические данные формируют расчётные краевые нагрузки на металлические конструкции по СП 20.13330.2016 и определяют толщину и тип антикоррозионного покрытия.
• Категория опасности обязывает применять неискрящие материалы, проектировать системы уравнивания потенциалов и заземления.
• Модель угрозы закладывает физические параметры полотна: диаметр несущего стального каната, прочностные характеристики волокна и характеристики амортизирующих узлов.

Типичные ошибки при сборе данных

Игнорирование или поверхностный сбор входной информации приводит к системным проблемам при реализации проекта:

• Неполная или устаревшая топосъёмка: Отсутствие на планах свежих коммуникаций или временных эстакад приводит к тому, что запроектированное место установки мачты оказывается занято силовым кабелем или трубопроводом.
• Игнорирование климатических нагрузок: Использование усреднённых данных вместо нормативных значений ветрового и снегового районов приводит к провисанию или обрыву полотна при первой обильной зиме или шторме.
• Ошибки при ручных замерах: Выполнение замеров высот и диаметров без геодезических приборов или 3D-сканирования создаёт погрешности, из-за которых натяжные тросы после изготовления оказываются длиннее или короче требуемого.
• Отсутствие информации о подземных сетях: Натыкание бурового инструмента на подземный коллектор или кабель высоковольтной линии замораживает стройку на недели для согласований и перепроектирования фундаментов.
• Игнорирование временных ограничений: Неучёт режима работы предприятия ведёт к тому, что подрядчик не может задействовать тяжелую технику в дневное время, что срывает графики работ и удорожает проект за счёт простоя.
• Недооценка стеснённости условий: В случае, если установка защитных конструкций планируется в межцеховом пространстве, отсутствие замеров проездов может сделать невозможным заезд автокрана с необходимым вылетом стрелы.

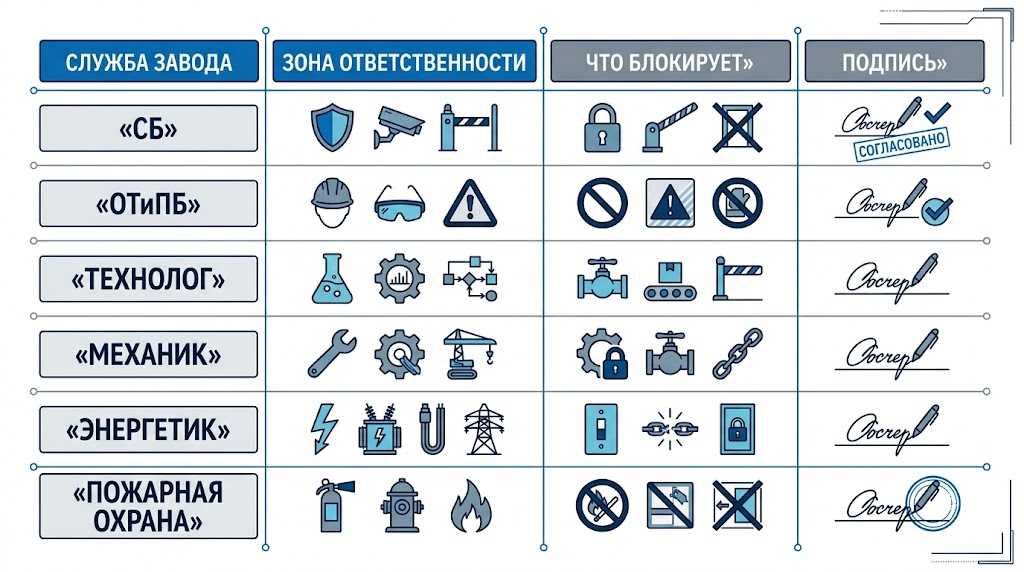

Как правильно оформить ТЗ на проектирование

Техническое задание на проектирование — это юридический и технический документ, фиксирующий обязательства сторон. Структурно правильное ТЗ содержит следующие основные разделы:

Общие сведения

Наименование объекта, юридическое основание для проектирования, стадийность (Проектная документация, Рабочая документация), генеральный подрядчик и проектировщик.

Технические требования к защитным конструкциям

• Нормируемые параметры удержания БПЛА (масса, скорость, кинетическая энергия).
• Габаритные размеры защищаемой зоны.
• Требования к силовым элементам: диаметр несущего троса, размер ячейки основного и дублирующего полотна.
• Пожаробезопасность и антикоррозионная защита (требования к цинковому покрытию, стойкости к химическим агрессивным средам).

Требования к способам монтажа

• Требование по выполнению работ без остановки действующего технологического процесса.
• Запрет или регламент на проведение огневых/сварочных работ (применение болтовых и обжимных соединений).
• Требования к выполнению верхолазных работ и применению специализированных подъемников.

Требования к разрабатываемой документации

Состав передаваемого пакета: рабочий проект (РП), чертежи марки КМ и КМД, расчётно-пояснительная записка с динамическими расчётами, проект производства работ (ППР), паспорт на изделия и сертификаты соответствия на материалы.

Примеры из практики

НПЗ в Центральном федеральном округе

• Входные сведения: Необходимость защиты группы из 6 резервуаров РВС-10000. Высокая плотность подземных коммуникаций, действующее взрывопожароопасное производство (зона класса В-1г), запрет на проведение сварочных работ.

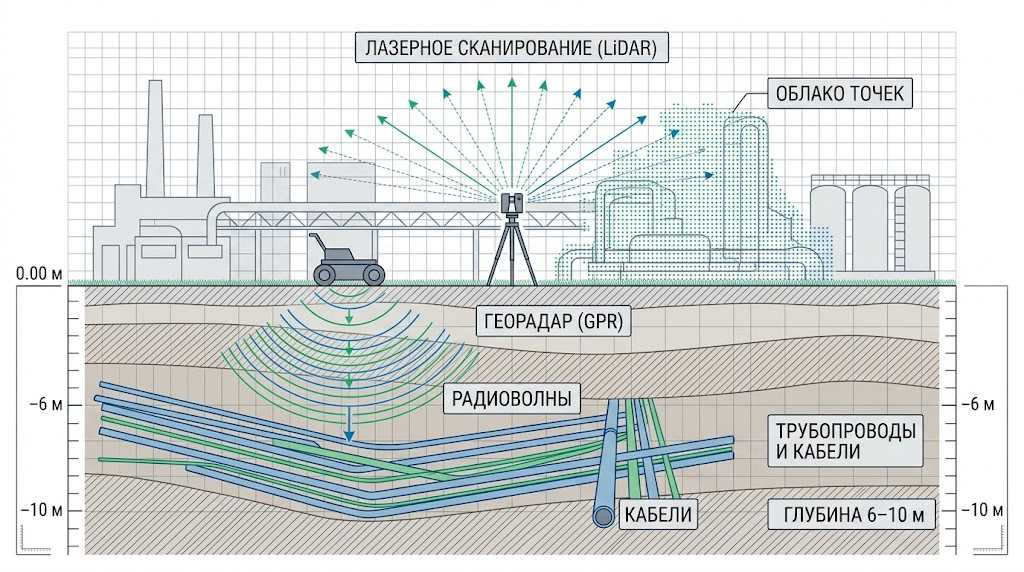

• Инженерное решение: Выполнено высокоточное 3D-лазерное сканирование площадки. На основе полученной облачной модели пространственных точек спроектирована система из эластичных модулей 50×40 м. Для обхода подземных коммуникаций разработаны индивидуальные фундаментные ростверки на винтовых сваях. Все сборные узлы каркаса запроектированы исключительно на болтовых и зажимных соединениях без использования сварки.
• Результат: Проектная документация разработана за 4 недели, монтажные работы на объекте выполнены за 14 дней без остановки технологического цикла переработки нефти.

Логистический комплекс в Сибирском регионе

• Входные сведения: Ангарный комплекс размером 120×40 м. Объект расположен в IV снеговом и III ветровом районах (характеризуется критическими гололёдными и снеговыми нагрузками).
• Инженерное решение: За основу взяты эластичные модули 50×40 м с усиленным стальным каркасом. Рассчитан специальный шаг промежуточных опор с интеграцией пружинных демпфирующих узлов. Металлоконструкции защищены методом горячего цинкования толщиной покрытия не менее 50 мкм.
• Результат: Запроектированная система обеспечивает устойчивость к снеговым метелям, обледенению и порывам ветра до 30 м/с, сохраняя готовность к нейтрализации воздушных угроз.

Чек-лист для подготовки исходных данных

Используйте этот итоговый чек-лист перед передачей материалов в проектную организацию:

• Топография: В наличии актуальный топографический план площадки в масштабе 1:500 / 1:1000 с границами застройки.
• Габаритные обмеры: Выполнены замеры геометрических размеров защищаемых объектов (диаметры, высоты, длины, ширины).
• Геодезия: Сняты высотные отметки кровли, оборудования, существующих опор и перепадов рельефа.
• Пролёты: Зафиксированы фактические расстояния между строениями и определены зоны возможного размещения опор.
• Коммуникации: Получены совмещённые планы подземных и надземных инженерных сетей с актами шурфования (при необходимости).
• Климатология: Определены нормативные ветровые, снеговые и гололёдные нагрузки по СП 20.13330.2016, а также глубина промерзания грунтов.
• Безопасность: Зафиксирована категория опасности объекта, классы взрывоопасных зон и требования к заземлению/искробезопасности.
• Регламент монтажа: Утверждены условия проведения работ (технологические окна, ночные смены, ограничения на огневые работы).
• Конструктив: Проведена экспертиза несущей способности существующих строительных конструкций при планировании крепления к ним.
• Модель угроз: Согласована расчётная модель угроз (массы, скорости, типы БПЛА и направления вероятных атак).

Правильная подготовка данных — залог успешного проекта

Глубокая, точная и систематизированная подготовка входной информации — это не просто бюрократический этап, а фундамент инженерной надёжности. Комплексное оснащение объектов может гарантировать безопасность только в том случае, если расчёты силовых конструкций, тросовых растяжек и фундаментов выполнены на основе реальных топографических, геодезических и климатических параметров конкретного предприятия.

Качественно собранный пакет первичных сведений исключает риск возникновения нештатных ситуаций при монтаже, предотвращает удорожание сметы и позволяет реализовать проект в минимально возможные сроки.

Технические параметры системы «Паутина»:

• Эффективность нейтрализации: Перехват и удержание БПЛА массой до 200 кг, движущихся со скоростью до 250 км/ч.
• Типоразмеры силовых модулей: 100×50 м, 50×40 м, 45×35 м, 25×25 м (с возможностью кастомизации под геометрию заказчика).
• Конструктив силового блока: В основе пространственного каркаса лежит стальной несущий канат диаметром 14 мм с нормируемой разрывной прочностью не менее 113,5 кН (~11,5 тонн-сил). Первичное улавливающее полотно формируется из ячеистой структуры 350×350 мм, обеспечивающей эффективное гашение кинетической энергии крупных БПЛА. Для повышения надёжности и задержания малых беспилотников, а также осколков применяется дополнительная дублирующая сеть с ячейкой 5×5 мм, создающая второй эшелон защиты.
• Защита от вторичных поражений: В конструкцию системы интегрированы специализированные противоосколочные экраны — баллистические барьеры, устанавливаемые параллельно основному улавливающему полотну. Их задача — задерживать высокоскоростные осколки, шрапнель и горящие фрагменты корпуса БПЛА, образующиеся при детонации боевой части на внешнем контуре сетки. Это предотвращает повреждение технологического оборудования, резервуаров и кабельных трасс вторичными поражающими элементами.
• Антикоррозионная стойкость: Все металлические элементы силового каркаса проходят процедуру горячего цинкования по технологии, традиционно применяемой в судостроении и нефтегазовой отрасли. Толщина цинкового слоя составляет 45 — 50 мкм, что обеспечивает надёжную защиту от коррозии в условиях агрессивных промышленных сред (пары нефтепродуктов, химические реагенты, сернистые соединения), а также в прибрежных зонах с повышенной влажностью и солевым туманом. Гарантированный срок службы без необходимости замены и капитального ремонта — более 20 лет.

Если вашему предприятию требуется квалифицированная помощь в проведении предпроектного обследования, подготовке исходных данных или разработке грамотного технического задания, пожалуйста, свяжитесь с нами. Инженерный отдел готов подключиться к реализации проекта на любой стадии.
