Контрольно-пропускные пункты (КПП), железнодорожные въезды, локомотивные депо и ремонтные ангары промышленных предприятий образуют критические разрывы в непрерывном контуре периметральной безопасности. В то время как технологические установки, резервуарные парки и эстакады оснащаются стационарными пространственными сетчатыми укрытиями, транспортные створы остаются наиболее уязвимыми точками для несанкционированного проникновения.
Классические распашные или сплошные откатные металлические ворота проектировались исключительно для сдерживания колёсной техники и наземных нарушителей: они не защищают объект от ударных БПЛА, способных пикировать в открытые проёмы ворот или перелетать через стандартные заборы по настильным траекториям.
Установка глухих защитных барьеров на въездах невозможна из-за колоссальной ветровой парусности створок и необходимости сохранения постоянного технологического трафика. Решением инженерной задачи выступают специализированные механизированные антидроновые ворота, оснащённые тросовым полотном высокой прочности и интегрированными противоосколочными экранами.
Как подробно представлено на нашем сайте, подобные подвижные преграды перекрывают транспортные проёмы шириной до 20 метров, выдерживают сосредоточенные кинетические удары дронов и работают в синхронизации с заводскими системами контроля доступа.
Грамотно спроектированная защита въездных групп обеспечивает непрерывность заводской логистики без ущерба для физической безопасности охраняемой территории.
Почему въездные группы и ангары уязвимы для БПЛА
Въездные группы, транспортные КПП, депо и ремонтные ангары относятся к зонам повышенной опасности, поскольку имеют крупногабаритные проёмы (высотой до 6 — 8 м и шириной до 12 — 20 м) для проезда тепловозов и негабаритной спецтехники. Попадание ударного беспилотника через открытый створ внутрь ангара или цеха приводит к подрыву боевой части в замкнутом пространстве, вызывая разрушение несущих металлоконструкций, детонацию оборудования и поражение дежурного персонала.
В ключевых промышленных кластерах — в транспортных хабах Поволжья (Самара, Казань), на тяжёлых металлургических комбинатах Урала (Магнитогорск, Нижний Тагил, Екатеринбург) и на горнодобывающих предприятиях Сибири (Новокузнецк, Красноярск) — интенсивность железнодорожного и грузового движения не позволяет держать ворота постоянно запертыми на глухие запоры.
Критическая уязвимость въездных зон обусловлена комплексом взаимосвязанных факторов:
- Атаки по настильной траектории: Операторы FPV-дронов целенаправленно выбирают траектории подлёта на сверхмалых высотах (2 — 5 метров от поверхности земли), огибая зону действия стационарных верхних сеточных куполов и направляя аппарат непосредственно в раскрытый проём въездных ворот или открытые ворота ангара.
- Каскадный ущерб внутри замкнутых объёмов: Подрыв боеприпаса внутри помещения депо или цеха значительно опаснее удара на открытой площадке. Замкнутый контур усиливает действие воздушной ударной волны, вызывая контузии персонала, обрушение кровли и уничтожение дорогостоящей техники (маневровых локомотивов, пожарных машин, тяжёлых карьерных автосамосвалов).
- «Узкое горлышко» логистики: Повреждение механизмов ворот в результате воздушного удара блокирует железнодорожные пути или автомагистрали предприятия. Завод оказывается отрезан от снабжения сырьём и отгрузки готовой продукции, что ведёт к многомиллионным простоям непрерывных производств.
- Человеческий фактор: Персонал контрольно-пропускных пунктов и дежурные стрелочники депо наименее защищены от осколков при попытках прорыва беспилотников через транспортные шлюзы.
Внедрение стационарных преград здесь неприменимо, поэтому современные подвижные сетчатые конструкции становятся единственным техническим решением, объединяющим барьерную защиту и свободный пропуск транспорта.
Какие объекты нуждаются в сетчатых воротах
Необходимость перекрытия проёмов тросовыми подвижными барьерами определяется спецификой технологических потоков предприятия.
Въездные группы предприятий
Контрольно-пропускные пункты (автомобильные и железнодорожные) на внешнем периметре заводов, нефтебаз, терминалов сжиженного природного газа (СПГ) и теплоэлектроцентралей (ТЭЦ):
- Ворота КПП испытывают высокую цикличность открывания (до нескольких сотен циклов в сутки);
- Требуется обязательная интеграция с периметральной системой контроля и управления доступом (СКУД), датчиками контроля габаритов транспорта и системой автоматического распознавания государственных номеров;
- Конструкция створок должна выдерживать боковой ветровой напор без заклинивания в роликовых каретках.
Депо и парки спецтехники
Ремонтно-экипировочные депо железнодорожного транспорта, трамвайно-троллейбусные управления, стоянки пожарных подразделений и аварийно-спасательной техники:
- Проёмы таких зданий имеют увеличенные вертикальные габариты (не менее 6,5 — 7,0 метров от уровня головки рельса для пропуска контактной сети или подвижного состава);
- Попадание средств поражения в зону технического обслуживания тепловозов выводит из строя всю тяговую инфраструктуру предприятия;
- Ворота должны иметь высокий ресурс приводов и дублирование на случай аварийного отключения внешнего электроснабжения.
Ангары и производственные склады
Цехи крупноузловой сборки, склады готовой дорогостоящей продукции, ангары для хранения авиационной техники и вертолётных площадок:
- Для перекрытия фасадов требуются широкопролётные решения (от 12 до 24 метров в свету);
- Применение сплошных ворот таких размеров приводит к огромным ветровым нагрузкам на несущий каркас здания, требуя усиления фундаментов;
- Специализированные сетчатые ворота для ангаров за счёт продуваемости снижают ветровое давление на конструкцию на 60 — 75%, надёжно удерживая при этом кинетический удар БПЛА.

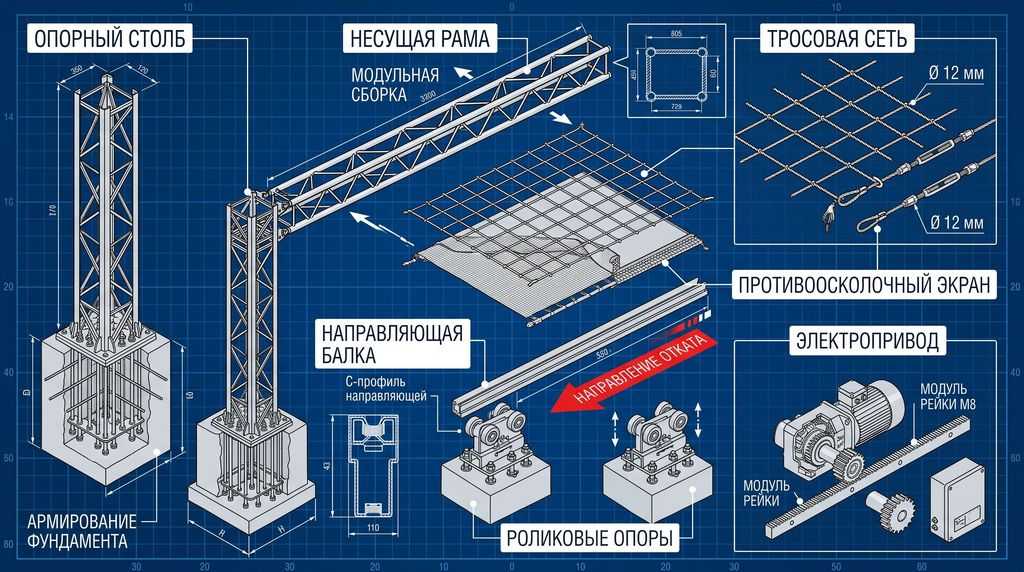

Конструкция откатных сетчатых ворот
Откатная схема является приоритетной для перекрытия автомобильных и железнодорожных проездов шириной от 6 до 20 метров, так как она не занимает полезную площадь перед проёмом и обладает повышенной ветровой устойчивостью.
| Элемент конструкции | Назначение | Особенность |
|---|---|---|
| Опорный столб | Фиксация направляющей балки | Установлен на ЖБ-фундамент |
| Несущая рама | Каркас створки | Профильная труба 120×80 — 200×100 мм |
| Защитное полотно | Перехват дрона | Трос Ø 4 мм, ячейка 150×150 мм |
| Противоосколочный экран | Задержка осколков | Арамидное полотно, монтаж с тыльной стороны |
| Направляющая балка | Перемещение створки | Консольный механизм без рельса в проёме |
| Роликовые опоры | Плавное движение | Многороликовые каретки с закрытыми подшипниками |
| Электропривод | Автоматизация | Зубчатая рейка, частотный преобразователь |
| ЖБ-фундамент | Основание | Массивный блок под консоль и привод |
Тросовое полотно 4 мм на жёсткой раме
- Несущая рама: Пространственный сварной или болтовой каркас из прямоугольных стальных профильных труб сечением от 120×80 мм до 200×100 мм (в зависимости от ширины проёма). Все металлоконструкции рамы проходят антикоррозийную обработку методом горячего цинкования с толщиной покрытия 45 — 50 мкм, обеспечивающего стойкость к промышленной коррозии на срок более 20 лет.
- Защитное полотно: Внутрь рамы через систему талрепов и пружинных компенсаторов натягивается плетёная сеть из стального оцинкованного троса диаметром 4,0 мм с ячейкой 150×150 мм. Выбор такого размера ячейки гарантирует улавливание винтов и корпусов скоростных FPV-дронов, предотвращая их проскальзывание сквозь полотно.
- Противоосколочный барьер: С тыльной стороны тросовой решётки монтируется съёмный экран из параарамидного полотна, который удерживает фрагменты взорвавшегося боеприпаса.
Откатной механизм
Для исключения помех маневрированию техники применяется консольная откатная система без верхних и нижних рельсов в створе проезда:
- Направляющая балка: К нижней части рамы приваривается толстостенный стальной направляющий профиль (балка), воспринимающий изгибающие и крутящие моменты от веса ворот и ветрового давления.
- Роликовые опоры: Ворота перемещаются по двум многороликовым кареткам с закрытыми подшипниками, установленным на массивном железобетонном фундаменте за пределами проезда. Конструкция роликов исключает заклинивание при попадании снега, наледи или производственной грязи.
- Электропривод: Перемещение створки осуществляется промышленным электроприводом повышенной мощности (интенсивность использования до 100%), передающим усилие через зубчатую рейку. В привод встроен частотный преобразователь для плавного разгона и замедления створки, что минимизирует ударные нагрузки на роликовые опоры. Установленная откатная сетка от бпла оборудуется ручным разблокиратором привода на случай аварийного обесточивания подстанции.
Интеграция с СКУД
Откатные ворота полностью интегрируются в контур периметральной безопасности объекта:
- Управление открыванием осуществляется бесконтактными считывателями карт дальнего действия (RFID), кодонаборными панелями или через радиоканал с пульта диспетчера;
- Безопасность створа контролируется несколькими парами оптических фотоэлементов и чувствительными оптоэлектронными кромками безопасности, исключающими сдавливание автотранспорта створкой;
- Синхронизация с системой обнаружения дронов: при поступлении сигнала воздушной тревоги ворота автоматически закрываются с приоритетной скоростью, блокируя проникновение аппаратов по низким глиссадам.

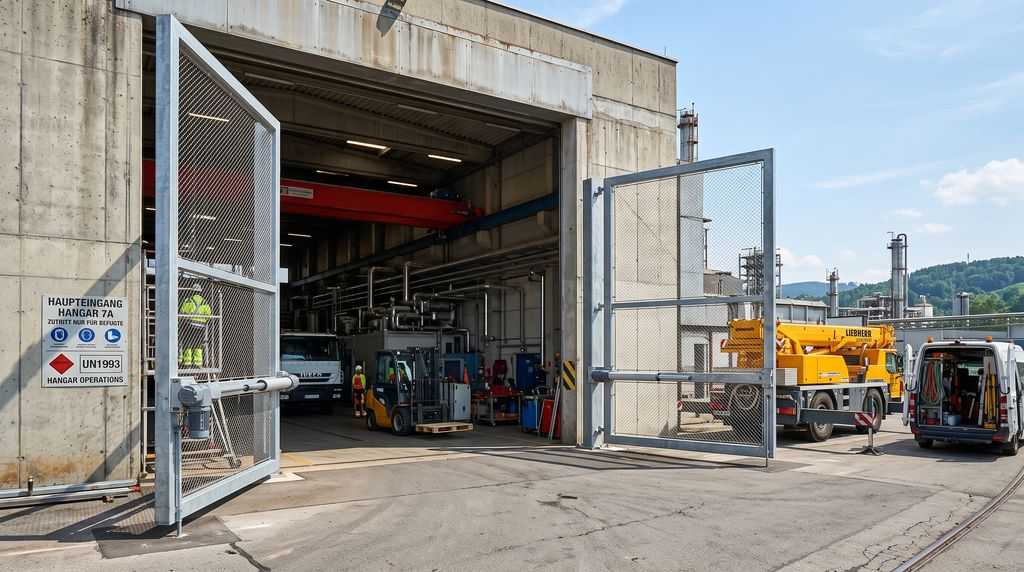

Конструкция распашных сетчатых ворот
Распашные двухстворчатые сетчатые ворота применяются на участках, где отсутствует достаточное пространство вдоль забора для отката створки, либо на входах в технологические боксы ограниченной ширины (до 6 — 8 метров).
| Элемент конструкции | Назначение | Особенность |
|---|---|---|
| Опорные колонны | Фиксация створок | Труба квадратная 160×160×6 мм |
| Створки | Перекрытие проёма | Две независимые, с рёбрами жёсткости |
| Защитное полотно | Перехват дрона | Трос Ø 4 мм, ячейка 150×150 мм |
| Противоосколочный экран | Задержка осколков | Арамидное полотно, быстросъёмное |
| Петлевые узлы | Подвес створок | Регулируемые, с упорными подшипниками |
| Приводы | Автоматизация | Электромеханические или гидравлические |
| Стопоры | Фиксация | Механические в открытом положении |
| Электромагнитный замок | Фиксация в центре | В закрытом положении |
Двустворчатая конструкция
- Распашные ворота состоят из двух независимых створок, закреплённых на массивных опорных столбах из стальных труб квадратного сечения (от 160×160×6 мм);
- Конструкция створок включает рёбра жёсткости и диагональные вантовые растяжки для предотвращения провисания петель под собственным весом;
- Заполнение створок выполняется по аналогии с откатными системами: защитная сеть из троса диаметром 4 мм (ячейка 150×150 мм) и быстросъёмный противоосколочный экран.
Механизм распашных ворот
- Усиленные петлевые узлы: Створки подвешиваются на регулируемых петлях с упорными подшипниками качения, рассчитанными на повышенные динамические нагрузки и исключающими перекос полотен при ударе БПЛА.
- Приводы рычажного или линейного типа: Каждая створка снабжается электромеханическим или гидравлическим приводом во взрывозащищённом или общепромышленном исполнении. Ход створок настраивается с возможностью открывания как внутрь, так и наружу территории.
- Центральные и боковые упоры: В закрытом положении створки фиксируются мощным вертикальным электромагнитным или электромеханическим ригельным замком, а в открытом — механическими стопорами, исключающими самопроизвольное распахивание створок от порывов ветра.
Применение распашных систем
Распашные конструкции востребованы на складах ГСМ, при въездах в трансформаторные подстанции и в стеснённых условиях производственных цехов, где плотная компоновка инженерных сетей не позволяет обустроить фундамент для консольного отката.
Сравнение откатных и распашных сетчатых ворот
Выбор между двумя типами конструкций зависит от габаритов подвижного состава, скорости логистического потока и геометрии прилегающей территории.
| Технический параметр | Откатные консольные ворота | Распашные двухстворчатые ворота |
|---|---|---|
| Максимальная ширина проёма | До 20 метров (в свету) | До 8 метров (суммарно по 4 м на створку) |
| Необходимая зона движения | Вдоль линии ограждения (длина ворот + 40% противовес) | Свободный радиус открытия перед воротами |
| Устойчивость к ветровым нагрузкам | Экстремально высокая (направляющая защемлена в опорах) | Средняя (зависит от жёсткости петель и упоров) |
| Скорость цикла открытия/закрытия | 0,15 — 0,25 м/с (равномерное движение) | 15 — 25 секунд (зависит от геометрии хода створок) |
| Сложность фундаментных работ | Высокая (требуется единый массивный блок под консоль) | Средняя (два независимых столбчатых фундамента) |
| Эксплуатация в зимний период | Не требуют очистки створа от снега (полотно над землёй) | Требуют регулярной очистки сектора распахивания |
| Сфера преимущественного монтажа | КПП НПЗ, ж/д въезды, локомотивные депо, терминалы | Ангары спецтехники, цеховые склады, локальные базы |
Противоосколочный экран — уникальное преимущество
Ошибочно полагать, что обычная металлическая сетка обеспечивает полную защиту въездной группы. Стальной трос 4 мм механически связывает корпус дрона и способен деформировать его раму, предотвращая проникновение внутрь охраняемой зоны. Однако при подрыве носимого боеприпаса (кумулятивных гранат РПГ, осколочно-фугасных зарядов на основе пластичных ВВ с готовыми поражающими элементами) стандартная решётка пропускает через себя поток шрапнели.
| Характеристика поражающих факторов | Воздействие на обычную сетку | Работа комплекса с противоосколочным экраном |
|---|---|---|
| Прямой кинетический удар дрона | Поглощается упругой деформацией тросов | Поглощается несущей тросовой сеткой |
| Высокоскоростные осколки (от 2 г) | 100% пролёт сквозь ячейку 150×150 мм | Задержка баллистическим арамидным полотном |
| Направленная кумулятивная струя | Свободное прохождение вглубь объекта | Разрушение фокуса струи на безопасном относе |
| Воздушная ударная волна | Беспрепятственное проникновение | Частичное рассеивание и экранирование фронта волны |
| Риск повреждения техники за воротами | Высокий (пробитие радиаторов, стёкол, топливных баков) | Нулевой (осколки полностью локализуются экраном) |
В системе ворот «Паутина» противоосколочный экран выступает обязательным вторым рубежом защиты:
- Экран монтируется с тыльной стороны рамы с воздушным зазором 100 — 150 мм относительно тросового полотна;
- Многослойная структура из высокомодульных арамидных волокон поглощает кинетическую энергию фрагментов боеприпаса, летящих со скоростью до 1200 м/с;
- Водитель автомобиля, локомотивная бригада или дежурный КПП, находящиеся непосредственно за воротами в момент взрыва, остаются в безопасности от поражения вторичными элементами.
Интеграция с периметральной СКУД и комплексной безопасностью
Антидроновые сетчатые ворота проектируются не как изолированное механическое препятствие, а как функциональный исполнительный элемент эшелонированной системы безопасности объекта:
- Сопряжение с радиолокационными и радиочастотными средствами обнаружения: При фиксации БПЛА на подлёте (на дистанциях 1 — 3 км) аппаратура обнаружения передаёт тревожный сигнал на контроллер СКУД. Если ворота в этот момент находились в цикле открывания, контроллер немедленно реверсирует приводы и переводит конструкцию в режим экстренного закрытия.
- Блокировка шлюзовых камер: На объектах высшей категории антитеррористической защищённости въездные группы организуются по шлюзовому принципу (двое ворот последовательно). Алгоритм СКУД запрещает открытие вторых ворот до момента полного закрытия первых и прохождения досмотровых процедур.
- Видеонаблюдение и тепловизионный мониторинг: На опорных стойках ворот монтируются поворотные камеры с аналитикой распознавания низколетящих объектов и фиксации подгабаритных траекторий.
- Централизованный мониторинг: Состояние концевых выключателей, датчиков натяжения тросов, статус приводов и сигналы аварии выводятся на единую мнемосхему центрального пульта управления (ЦПУ) безопасности завода.
Монтаж и эксплуатация без остановки логистики
Монтаж тяжёлых защитных подвижных конструкций на действующих предприятиях должен выполняться без перекрытия транспортных артерий. Для этого специалисты компании используют технологию модульной узловой сборки:
- Подготовительный этап: Устройство железобетонных фундаментов под роликовые каретки и опорные столбы выполняется вне зоны проезда транспорта. Бетон набирает проектную прочность без создания помех движению;
- Бессварной монтаж: Все элементы рамы, направляющие консоли, кронштейны приводов и ловители собираются на болтовых сопряжениях повышенной прочности. Это исключает огневые работы на объектах классов взрывоопасности В-1а и В-1г;
- Монтаж в технологическое «окно»: Непосредственная навеска створок, натяжка тросового полотна 4 мм и монтаж экранов занимают от 4 до 8 часов, что позволяет провести финальные пусконаладочные работы во время ночного спада трафика или технологического перерыва;
- Регламент ТО: Обслуживание ворот сводится к периодической проверке усилия натяжения тросов (динамометрический контроль), смазке закрытых роликовых подшипников и контролю целостности арамидного экрана;
- Высокая ремонтопригодность: При механическом ударе или повреждении участка сетки не требуется демонтаж всей створки ворот. Замена тросовых нитей или отдельного сегмента противоосколочного экрана выполняется на месте силами двух монтажников за 1 — 2 часа без применения сварки.
Пример из практики
На уральском металлургическом комбинате требовалось закрыть железнодорожный въезд в депо, не прерывая подачу составов. Проём 12 метров перекрыли откатной конструкцией с тросовой сеткой и арамидным экраном. Работы уложились в одно ночное окно — шесть часов. За год с лишним эксплуатации конструкция пережила два шторма с порывами до 30 м/с; ролики не заклинило, полотно осталось целым.
Чек-лист для проектирования сетчатых ворот
Перед утверждением проектной документации проверьте следующие пункты:
- Определены габариты проёма (ширина, высота) и тип транспорта?
- Выбран тип ворот (откатные или распашные) исходя из стеснённости территории?
- Учтены ли ветровые нагрузки для конкретного региона по СП 20.13330.2016?
- Заложен ли в проект арамидный экран, отсекающий шрапнель и вторичные осколки?
- Синхронизированы ли ворота с СКУД и системой обнаружения воздушных целей?
- Продуман ли график монтажа так, чтобы не перекрывать транспортные потоки?
- Предусмотрено аварийное ручное управление при обесточивании?
- Составлен ли регламент обслуживания: контроль натяжения тросов, смазка кареток?
Нормативные требования и регламенты
Проектирование, производство и монтаж сетчатых ворот для защиты от БПЛА осуществляются в строгом соответствии с действующим законодательством и стандартами:
СП 542.1325800.2024 задаёт методологию проектирования барьеров против беспилотников на промышленных площадках. В нём прописаны требования к прочности, аэродинамике и порядку эксплуатации таких систем.
Федеральный закон № 116-ФЗ обязывает владельцев опасных производств сохранять устойчивость инфраструктуры при внешних аварийных воздействиях. Защита от воздушных угроз — часть этой обязанности.
Федеральный закон № 35-ФЗ определяет категорирование объектов ТЭК, транспорта и промышленности, а также требования к защите их периметра.
ГОСТ Р 51241-2008 устанавливает классификацию и общие требования к средствам контроля и управления доступом.
СП 20.13330.2016 «Нагрузки и воздействия» регламентирует расчёт прочности рамных конструкций ворот с учётом пульсационных ветровых нагрузок региона строительства.
Сетчатые ворота — защита без компромиссов для логистики
Откатные и распашные тросовые ворота решают принципиальную проблему периметральной безопасности: они превращают транспортные проёмы из уязвимых брешей в непреодолимый эшелонированный рубеж обороны. Сочетание высокой механической прочности стального троса диаметром 4 мм, способности полотна к упругой деформации и локализующих свойств арамидного экрана исключает проникновение БПЛА вглубь территории предприятия и защищает жизнь людей.
Применение лёгких сетчатых структур вместо сплошных тяжёлых полотен снимает проблему ветровых перегрузок, продлевает ресурс электроприводов и обеспечивает плавную, безаварийную интеграцию в автоматизированные комплексы СКУД.
| Конструктивный компонент | Технические характеристики системы «Паутина» |
|---|---|
| Перехватывающее полотно | Оцинкованный трос 4 мм, шаг ячейки 150×150 мм; гасит аппараты, летящие быстрее 100 км/ч |
| Каркас створки | Профильная сталь с горячецинковым покрытием 45 — 50 мкм |
| Барьер от осколков | Многослойная арамидная мембрана; удерживает фрагменты от 2 граммов |
| Электромеханический привод | Промышленный привод высокой интенсивности с дистанционным управлением |
| Системная интеграция | Совместимость с любыми типами СКУД, радарами и видеонаблюдением |
| Ресурс эксплуатации | Не менее 20 лет при постоянном контакте с промышленной атмосферой |
