Стремительное развитие технологии беспилотных летательных аппаратов превратило их в одну из ключевых угроз для промышленной, энергетической и критической инфраструктуры. Долгое время основным средством противодействия считалась радиоэлектронная борьба (РЭБ), предназначенная для подавления радиоканалов связи и спутниковой навигации. Однако современная индустрия дронов меняется быстрыми темпами: средства нападения эволюционируют быстрее, чем способы их радиоэлектронного подавления.
Грамотная пассивная защита объектов от БПЛА перестает быть просто альтернативой или подстраховкой для активных средств. Сегодня это фундаментальный, гарантированный рубеж безопасности, на котором строятся современные системы защиты объектов от БПЛА. В отличие от РЭБ, физический барьер не зависит от частот, программного обеспечения или уровня подготовки оператора — он работает всегда, независимо от внешних условий. Ознакомиться с полным спектром конструктивных решений и инженерных барьеров, разработанных для объектов любой категории сложности, можно на нашем сайте.
Что такое РЭБ и как она работает
Системы радиоэлектронной борьбы применительно к защите от БПЛА включают стационарные и мобильные комплексы подавления, купольные генераторы помех и антидроновые ружья. Принцип их действия основан на постановке радиопомех на популярных частотах управления (2.4 ГГц, 5.8 ГГц и др.), а также на искажении или блокировке сигналов навигационных спутниковых систем (GPS, ГЛОНАСС, Galileo).
При встрече с излучением РЭБ «классический» дрон, управляемый оператором по радиоканалу, теряет связь или ориентацию в пространстве, после чего совершает аварийную посадку или возвращается в точку старта. Это специализированное устройство защиты объектов от БПЛА отлично показывает себя против бытовых и стандартных коммерческих квадрокоптеров.
Почему РЭБ перестаёт быть эффективной
Зависимость от радиосигнала — уязвимое место, которое разработчики БПЛА успешно ликвидировали. Современные средства нападения больше не полагаются на постоянный канал связи с оператором.
Автономные дроны с техническим зрением
Применение нейросетей, компактных вычислительных плат и машинного зрения позволяет аппаратам распознавать силуэты объектов (резервуары, трубы, трансформаторы) непосредственно через бортовую камеру. Дрону не нужен радиоканал — он «видит» цель и самостоятельно наводится на нее.
Инерциальная навигация
Использование помехозащищенных инерциальных навигационных систем (ИНС) на базе гироскопов и акселерометров позволяет аппарату выходить в заданную точку географических координат без использования GPS или ГЛОНАСС. Подавление спутникового сигнала силами РЭБ не сбивает такой дрон с курса.
Программные алгоритмы
Перед вылетом в память беспилотника-камикадзе загружается трехмерная карта местности и точный полетный маршрут. Аппарат движется в режиме полного радиомолчания, ничего не излучает и не принимает сигналов извне, что делает его нечувствительным к глушилкам.
Роевые атаки
Синхронизированный налет группы БПЛА с алгоритмами самоорганизации и перераспределения целей перегружает радиоэлектронные средства. Изменение рабочих частот в диапазонах, недоступных стандартным генераторам помех, полностью нивелирует работу РЭБ.
Ограничения и риски РЭБ
Помимо технологической уязвимости перед автономными аппаратами, эксплуатация РЭБ на промышленных объектах сопряжена с целым рядом ограничений:
- Помехи собственной инфраструктуре: Излучение высокого уровня глушит не только дроны, но и сотовую связь, технологический Wi-Fi, беспроводные датчики КИПиА и корпоративную радиосвязь на предприятии.
- Зависимость от электропитания: При обесточивании объекта или сбое в сети активная защита мгновенно отключается.
- Ограниченная зона покрытия: Складки рельефа, металлоконструкции и высотные здания создают «слепые зоны», через которые дрон может беспрепятственно пролететь.
- Постоянная гонка частот: Появление у противника нестандартных частот управления требует постоянной и дорогостоящей модернизации модулей РЭБ.
Именно поэтому защита пассивными средствами объекта от БПЛА становится единственным барьером, на который не влияют программно-аппаратные ухищрения разработчиков дронов. Никакие алгоритмы машинного зрения, инерциальные системы или смена рабочих частот не помогут беспилотнику преодолеть физическую преграду — сетка или тросовая конструкция останавливают аппарат вне зависимости от его электронного оснащения.
Пассивная защита: физический барьер, который нельзя обмануть
Пассивная (инженерно-физическая) защита представляет собой комплекс механических барьеров, перекрывающих траекторию полета БПЛА. В отличие от электронных систем, она не пытается «обмануть» дрон или лишить его управления — она просто физически преграждает ему путь. Это могут быть тросовые сети, силовые металлоконструкции, улавливающие экраны или купольные перекрытия, объединённые в единую систему, которая работает без вмешательства человека.
Принцип действия прост и абсолютен: кинетическая энергия летящего аппарата гасится при контакте с прочной сетевой конструкцией. Тросы и сетки работают как упругая ловушка — они растягиваются, поглощая энергию удара, и задерживают дрон, не давая ему достичь защищаемого объекта. В результате беспилотник либо застревает в полотне, либо разрушается, а его боевая часть (если она есть) срабатывает на безопасном расстоянии от оборудования.
Эффективная пассивная защита объектов от БПЛА работает круглосуточно, без выходных и перерывов, не требует подвода электроэнергии и устойчива к любым климатическим факторам — от арктических морозов до южной жары. Она одинаково успешно останавливает как лёгкие ручные FPV-дроны, так и тяжёлые автономные аппараты самолетного типа, независимо от их системы навигации и способа управления.
РЭБ vs пассивная защита: сравнительный анализ эффективности
| Критерий оценки | Средства радиоэлектронной борьбы (РЭБ) | Пассивные инженерные барьеры |
| Базовый принцип действия | Создание радиопомех для подавления каналов управления и навигации | Механическое перехватывание и поглощение кинетической энергии летательного аппарата |
| Работа против автономных беспилотников | Крайне ограничена (не воздействует на ИНС и системы машинного зрения) | Абсолютно эффективна (физический барьер непреодолим) |
| Потребность в энергоснабжении | Критическая зависимость от бесперебойного питания | Полная автономность, нулевое энергопотребление |
| Влияние на штатные системы объекта | Создаёт помехи для связи, навигации, КИПиА и промышленных сетей | Полностью отсутствует, радиопрозрачность |
| Адаптация к новым угрозам | Требует постоянных обновлений и замены модулей | Не зависит от частот, протоколов и алгоритмов |
| Защита от вторичных поражающих элементов | Не предусмотрена | Противоосколочные экраны (фирменная разработка) |
| Расчётный срок эксплуатации | 3 — 5 лет до морального устаревания | 20+ лет при использовании горячего цинкования |
Эшелонированная защита: почему РЭБ и пассивные барьеры должны работать вместе
Отказ от концепции «или РЭБ, или сетка» в пользу гибридной эшелонированной обороны — ключевой тренд в обеспечении безопасности промышленных объектов. Ни одно из средств в отдельности не даёт 100% гарантии, но их сочетание создаёт систему, которую невозможно обойти. РЭБ работает на дальних подступах, а пассивный барьер — последний рубеж, который останавливает то, что прорвалось через активную защиту.
- Первый рубеж (Дальний): Средства РЭБ подавляют коммерческие дроны и сбивают с курса аппараты, использующие спутниковую навигацию, на подступах к периметру.
- Второй рубеж (Ближний): Когда к объекту прорывается автономный дрон-камикадзе с машинным зрением, на сцену выходит физическая защита стационарных объектов от БПЛА. Физический барьер принимает удар на себя, полностью защищая технологическую установку. В отличие от РЭБ, сетку невозможно обмануть — она не зависит от программного обеспечения, частот или уровня подготовки оператора. Дрон либо застревает в полотне, либо разрушается, а его боевая часть срабатывает на безопасном расстоянии от оборудования.
Только сочетание активных и пассивных методов обеспечивает безупречную надежность.
Где особенно важна пассивная защита
Качественные физические барьеры критически необходимы на объектах, где даже кратковременная остановка или разгерметизация приводит к катастрофическим последствиям:
- НПЗ, нефтебазы и химические комбинаты: Защита резервуарных парков, ректификационных колонн, эстакад налива.
- Объекты энергетики (ТЭЦ, ГЭС, подстанции): Защита трансформаторов, генераторов и узлов распределения.
- Логистические и складские комплексы: Перекрытие пролетов над складами ГСМ и опасных грузов.
- Административные здания и узлы связи: Защита кровли и элементов инфраструктуры.
На всех этих площадках современные системы защиты объектов от БПЛА проектируются с учетом ветровых, снеговых и динамических нагрузок.
Примеры из практики
На объектах нефтепереработки неоднократно фиксировались случаи, когда беспилотники, оснащенные автопилотом с визуальной ориентацией, без затруднений преодолевали купол РЭБ. Так, на одном из российских НПЗ дрон-камикадзе, управляемый по инерциальной системе, прорвался через зону подавления и приблизился к резервуарному парку. В случаях, когда над резервуаром была смонтирована силовая тросовая сеть, дрон терял скорость и застревал в ячейках полотна, предотвращая детонацию у стенки емкости.
Однако сам по себе останов дрона — это только часть решения. В момент столкновения происходит детонация боезаряда. Чтобы защитить оборудование от разлетающихся деталей, требуется дополнительный контур.
Уникальное преимущество: противоосколочные экраны
При детонации БПЛА на металлической сетке образуется сноп раскаленных осколков, шрапнели и фрагментов корпуса, разлетающихся с баллистической скоростью. Эти вторичные поражающие элементы способны пробить обшивку резервуара с топливом, повредить технологический трубопровод или вывести из строя чувствительное оборудование. Именно поэтому остановка дрона — это только половина задачи.

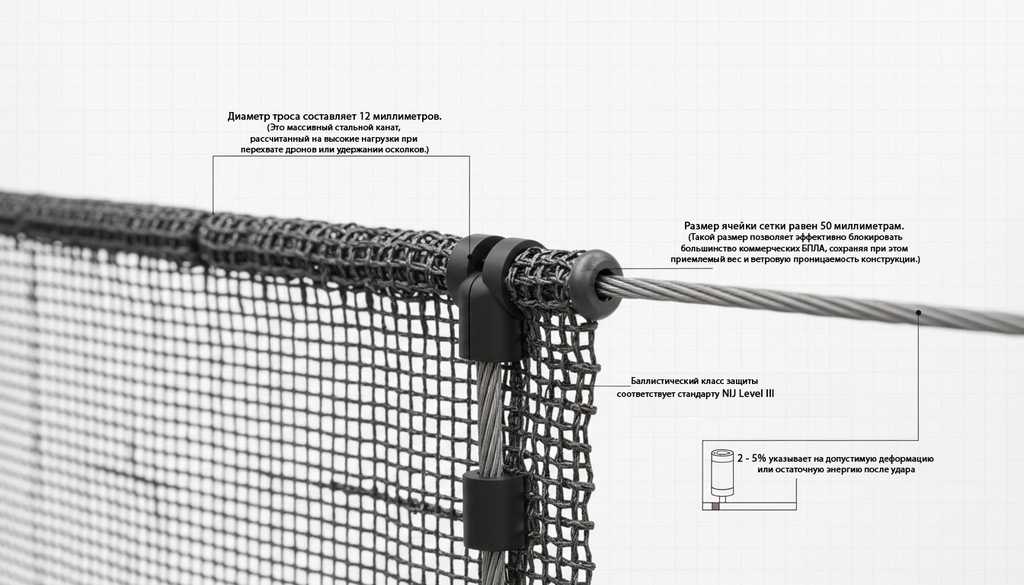

Грамотно спроектированная пассивная защита объектов от БПЛА дополняется вторичным барьером — противоосколочными экранами. Это специализированное баллистическое полотно из высокопрочных синтетических волокон, которое монтируется непосредственно под основной силовой сеткой. Оно работает как абсолютный фильтр: свободно пропускает воздух, не увеличивая парусность конструкции, но полностью задерживает осколки, стружку и горящие фрагменты. Благодаря этому оборудование остаётся целым даже при детонации боевой части прямо над защищаемым объектом.
Сочетание РЭБ и пассивной защиты: единственная стратегия, гарантирующая безопасность
Делать ставку исключительно на радиоэлектронные средства в условиях появления автономных дронов — опасное заблуждение, которое может стоить предприятию миллиардных убытков. РЭБ выполняет важнейшие задачи на дальних подступах, сбивая с курса коммерческие дроны и нарушая управление аппаратами, зависящими от радиосигнала. Однако гарантировать 100% перехват автономных аппаратов с машинным зрением и инерциальной навигацией способны только физические инженерные сооружения. Именно здесь ключевую роль играет пассивная защита объектов от БПЛА, которая становится последним и самым надёжным рубежом обороны.
Качественное устройство защиты объектов от БПЛА должно сочетать активные и пассивные методы, создавая систему, устойчивую к любым сценариям атаки. Физическая защита стационарных объектов от БПЛА обеспечивает перехват любых типов дронов независимо от их системы навигации — будь то спутниковая, инерциальная или оптическая. А защита пассивными средствами объекта от БПЛА гарантирует работу барьера даже в условиях полного отключения электроэнергии, что делает её незаменимой для объектов критической инфраструктуры.
Отечественная система защиты от дронов Паутина предлагает исчерпывающий комплекс пассивной защиты, разработанный с учётом всех современных угроз и климатических особенностей России.
Инженерно-технические параметры комплексов:
- Модульная архитектура: Несущие конструкции с габаритами пролетов 100×50 м, 50×40 м, 45×35 м, 25×25 м для перекрытия любых площадей. Это позволяет адаптировать систему под любую конфигурацию объекта без установки внутренних опор, что критически важно для свободного перемещения спецтехники.
- Силовая тросовая сеть: Вторичный несущий контур с ячейкой 5×5 м из стального троса диаметром 14 мм и разрывной прочностью 113,5 кН. Этот контур принимает на себя основные динамические нагрузки, обеспечивая жёсткость всей конструкции.
- Защитный контур: Оцинкованная улавливающая сетка с ячейкой 350×350 мм из троса диаметром 4 мм. Оптимальный размер ячейки гарантирует эффективное задержание как FPV-дронов, так и более крупных крылатых беспилотников.
- Долговечность в агрессивных средах: Морское цинковое покрытие толщиной 45 — 50 мкм, наносимое на все металлические элементы конструкции. Это обеспечивает устойчивость к коррозии в условиях агрессивных промышленных сред и гарантирует срок службы 20+ лет без потери прочностных свойств.
- Защита от шрапнели: Фирменные баллистические противоосколочные экраны, монтируемые под основной сеткой. Они задерживают осколки, шрапнель и мелкие фрагменты корпуса, образующиеся при детонации БПЛА. Это уникальное решение, которое не предлагают стандартные сетчатые барьеры, и оно гарантирует 100% сохранность оборудования даже при взрыве боевой части над объектом.
Хотите выстроить надёжную эшелонированную защиту на вашем объекте? Наши инженеры проведут комплексный аудит, оценят уязвимости, определят оптимальное сочетание РЭБ и пассивных барьеров, а также предложат решение с учётом специфики вашего предприятия, климатических особенностей и нормативных требований. Мы подготовим проект, проходящий согласование с надзорными органами, и выполним монтаж без остановки производства. Перейдите на страницу контактов — мы свяжемся с вами в течение одного рабочего дня и поможем выстроить защиту, которой можно доверять.
