Стандартная антидроновая конструкция способна надежно перехватить подлетающий беспилотник — это доказанный технический факт. Однако главная уязвимость большинства базовых инженерных решений кроется не в моменте перехвата, а в том, что происходит доли секунды спустя. Если БПЛА несёт боевую часть, при механическом контакте с преградой неизбежно происходит детонация.
Взрывная волна при подрыве на открытом пространстве частично рассеивается, но детонирующий заряд образует высокоскоростной поток вторичных поражающих элементов: кусков корпуса, металлических элементов, шрапнели и осколков. Для небронированных резервуаров ГСМ, трансформаторных подстанций, технологических трубопроводов и остекления промышленных зданий этот поток не менее опасен, чем прямой кинетический удар. Именно поэтому для полного сохранения инфраструктуры, зданий и оборудования требуется комплексная защита объектов от БПЛА. Она объединяет два ключевых элемента: улавливающие сетчатые барьеры, которые гасят кинетическую энергию дрона, и специализированные противоосколочные экраны, которые перехватывают вторичные поражающие элементы. Такое двухуровневое решение гарантирует, что ни один разрушительный фактор не достигнет защищаемого объекта.
Ознакомиться с полным перечнем наших инженерных решений можно на нашем сайте.
Физика столкновения: что происходит с дроном в момент контакта с защитной сеткой
С точки зрения физики, при столкновении беспилотника с сетчатым барьером происходит мгновенное гашение кинетической энергии за счет упругой деформации тросов. Сам аппарат разрушается, однако если он оснащен контактным или нажимным взрывателем, происходит детонация боевой части прямо на несущем полотне.
В момент взрыва формируется опасный направленный или веерный разлет фрагментов:
- Металлические и пластиковые элементы рамы и винтов БПЛА;
- Остатки двигателей, аккумуляторов и полетных контроллеров;
- Готовые поражающие элементы (стальные шарики, кубики, шрапнель) и кумулятивная струя при наличии соответствующего заряда.
Важно понимать: стандартная защита от БПЛА металлическая сетка, установленная без дополнительного экранирования, отлично справляется с задержанием крупногабаритного корпуса беспилотника. Однако она практически не препятствует прохождению мелких высокоскоростных фрагментов — осколков, стружки, обломков корпуса и поражающих элементов. Эти частицы, разогнанные до баллистических скоростей, продолжают двигаться в сторону защищаемого объекта, сохраняя достаточную энергию для повреждения оборудования, резервуаров и конструкций.
Какие угрозы создают осколки для промышленности
Разлёт вторичных поражающих элементов создает серьезные риски каскадных аварий на предприятиях. Осколки, шрапнель и фрагменты корпуса, разогнанные до высоких скоростей, могут поражать оборудование, коммуникации и людей на значительном расстоянии от места взрыва. Рассмотрим основные сценарии развития аварийных ситуаций:
- Резервуарные парки и НПЗ: Осколок, обладающий высокой кинетической энергией, способен пробить стенку стального резервуара с топливом или химическими реагентами. Пробитие стенки приводит к разгерметизации ёмкости, разливу нефтепродуктов или химикатов, что создает высокую вероятность мгновенного воспламенения, развития пожара и распространения огня на соседние ёмкости. Даже один осколок может запустить цепную реакцию разрушения всего резервуарного парка.
- Трансформаторы и ОРУ: Попадание мелких металлических фрагментов на элементы подстанций под напряжением вызывает короткое замыкание и дуговой пробой. Это приводит к выходу из строя дорогостоящего оборудования, масштабным аварийным отключениям электроэнергии, возгоранию масла в трансформаторах и длительным сбоям в работе энергосистемы. Восстановление таких объектов требует значительных финансовых вложений и времени, исчисляемого неделями и месяцами.
- Технологические трубопроводы: Повреждение магистралей высокого давления вызывает аварийный останов всего производственного цикла.
- Здания и сооружения: Высокоскоростные фрагменты легко пробивают витражное остекление, фасады и мягкую кровлю, создавая угрозу для персонала.
- Техника и спецтранспорт: Пробиваются радиаторы охлаждения, гидравлические шланги, шины и топливные баки небронированных машин, полностью выводя транспорт из строя.
Применяемая на многих предприятиях стандартная сетка от БПЛА защитная металлическая берет на себя основной удар, но без второго рубежа она оставляет сам объект незащищенным перед осколочным поражением.
Принцип действия противоосколочных экранов: второй рубеж защиты
Противоосколочный экран представляет собой специализированный инженерный барьер второго уровня, который монтируется непосредственно под основной улавливающей сеткой. Его главная задача — задержать те поражающие элементы, которые прорвались через первый рубеж. Экран располагается на расстоянии 1 — 2 метров под сеткой, что обеспечивает ему достаточное пространство для эффективного перехвата осколков.
Принцип действия системы основан на использовании высокопрочного полотна с высокой баллистической стойкостью, работающего по принципу «сачка» или мелкоячеистого фильтра. Экран монтируется на расстоянии 1 — 2 метров под металлической сеткой. Он свободно пропускает воздушные потоки (не создавая критической парусности для всей металлоконструкции), но полностью задерживает твердые частицы любого размера, движущиеся на высокой скорости.
Для производства экранов применяются высокопрочные синтетические волокна, обладающие стойкостью к проколам, разрыву и термическому воздействию взрывной волны.

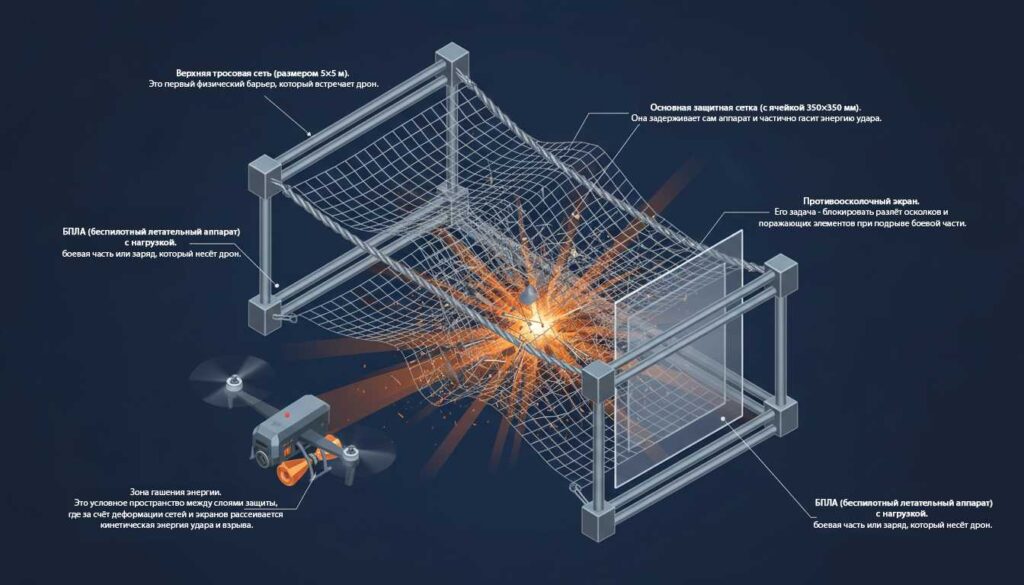

Схема работы двухуровневой системы
Для обеспечения 100% гарантии целостности защищаемого объекта инженерами реализована многослойная архитектура:
[ Стационарные металлоконструкции и фундаментальные опоры ]
↓
[ Вторичная тросовая сеть (ячейка 5×5 м, трос 14 мм) ]
↓
[ Защитная металлическая сетка (ячейка 350×350 мм, трос 4 мм) ]
↓ <-- Перехват БПЛА и гашение кинетического удара
[ Противоосколочный экран (баллистическое полотно) ]
↓ <-- Улавливание шрапнели, осколков и мелких фрагментов
[ ЗАЩИЩАЕМЫЙ ОБЪЕКТ ] - (Резервуар ГСМ / Трансформатор / Здание / Техника)Каждый уровень выполняет строгую функцию: верхний каркас принимает на себя массу и импульс БПЛА (гася скорость свыше 100 км/ч), а нижний баллистический экран полностью отсекает вторичные поражающие факторы.
Сравнение: обычная сетка vs система с противоосколочными экранами
| Критерий оценки | Одинарная металлическая сетка | Двухуровневая система с экраном |
| Перехват корпуса БПЛА | Полный перехват | Полный перехват |
| Защита от осколков и шрапнели | Отсутствует (пропускает до 90% осколков) | Полное улавливание и задержка |
| Сохранение герметичности емкостей | Низкое (риск пробития стенки осколками) | 100% гарантия целостности |
| Защита от возгораний и КЗ | Низкая (осколки вызывают замыкания ОРУ) | Высокая (металл не долетает до шин) |
| Безопасность персонала | Частичная | Максимальная |
| Ремонтопригодность после детонации | Требуется сложная перетяжка тросов | Локальная замена модуля экрана |
Вывод очевиден: стандартная антидроновая сетка от БПЛА решает только половину задачи. Для объектов с повышенной категорией опасности требуется полноценный двухконтурный рубеж.
Где особенно важны противоосколочные экраны
Внедрение экранирующих барьеров является обязательным стандартом для следующих типов инфраструктуры:
- НПЗ, нефтебазы и химические комбинаты: Защита стенку в стенку резервуаров РВС, ректификационных колонн и технологических эстакад.
- ТЭЦ, ГЭС и подстанции: Защита силовых трансформаторов, где пробитие бака с маслом или повреждение изоляторов приводит к системным авариям.
- Склады и хранилища ТМЦ: Предотвращение пожаров внутри логистических комплексов от горящих фрагментов БПЛА.
- Стоянки спецтехники: Защита дорогостоящей небронированной строительной, коммунальной и производственной техники.
- Административные и цеховые здания: Сохранение конструкций остекления и защита сотрудников на рабочих местах.
Везде, где используется отечественная система защиты от дронов Паутина, установка экранирующих полотен закладывается в базовый проект безопасности.
Уникальное преимущество технологии
Большинство представленных на рынке решений предлагают заказчикам либо стандартные одинарные сетки, либо исключительно средства радиоэлектронного подавления. Однако РЭБ бессилен против автономных дронов с техническим зрением и инерциальной навигацией — они не используют радиоканалы управления, которые можно подавить. А одиночная сетка, как мы показали выше, не защищает от детонации и разлетающихся осколков. Таким образом, ни одно из стандартных решений в отдельности не обеспечивает полной безопасности.
Инженерное решение с интегрированными противоосколочными экранами — это фирменное преимущество нашей компании. Это наша собственная разработка, не имеющая аналогов на рынке. Мы создали и запатентовали технологию, которая объединяет силовую сетку и баллистический экран в единую систему. В отличие от конкурентов, предлагающих либо только сетку, либо только РЭБ-средства, мы даём комплексное решение, которое закрывает оба сценария поражения — прямой удар и осколочное поражение.
Технические характеристики противоосколочных экранов
- Материальное исполнение: высокопрочные синтетические волокна с высокой баллистической и разрывной стойкостью.
- Стойкость к механическим повреждениям: полотно устойчиво к проколам и сохраняет структурную целостность при множественных попаданиях мелких фрагментов.
- Пожаробезопасность: материал обработан специализированными составами, не поддерживает самостоятельного горения и не выделяет токсичных веществ при термическом воздействии.
- Локальная ремонтопригодность: при повреждении экрана в результате детонации демонтаж всего пролета не требуется — заменяется конкретный поврежденный модуль.
- Модульная совместимость: экран адаптирован для монтажа на любые типоразмеры несущих конструкций (100×50 м, 50×40 м, 45×35 м, 25×25 м).
Обычная сетка — это только половина защиты. Почему нужны противоосколочные экраны
Прямой удар беспилотника — лишь часть опасности. Без надёжной защиты от разлетающихся осколков и шрапнели даже самая прочная антидроновая сетка от БПЛА не может гарантировать безопасность объекта. Полноценная инженерная безопасность строится на принципе нулевого риска, когда ни один поражающий элемент не достигает оборудования.
Проверенная в реальных условиях система защиты от дронов Паутина проектируется с учётом всех физических факторов взрыва — от кинетического удара до теплового воздействия и осколочного поля. Противоосколочные экраны — это наша собственная разработка, не имеющая аналогов на рынке. Они интегрируются в общую конструкцию как обязательный элемент, а не как дополнительная опция. Благодаря этому двухуровневому подходу система не просто дополняет сетку, а делает защиту по-настоящему полной, закрывая все возможные сценарии поражения объекта.
Инженерные параметры несущего и защитного контура:

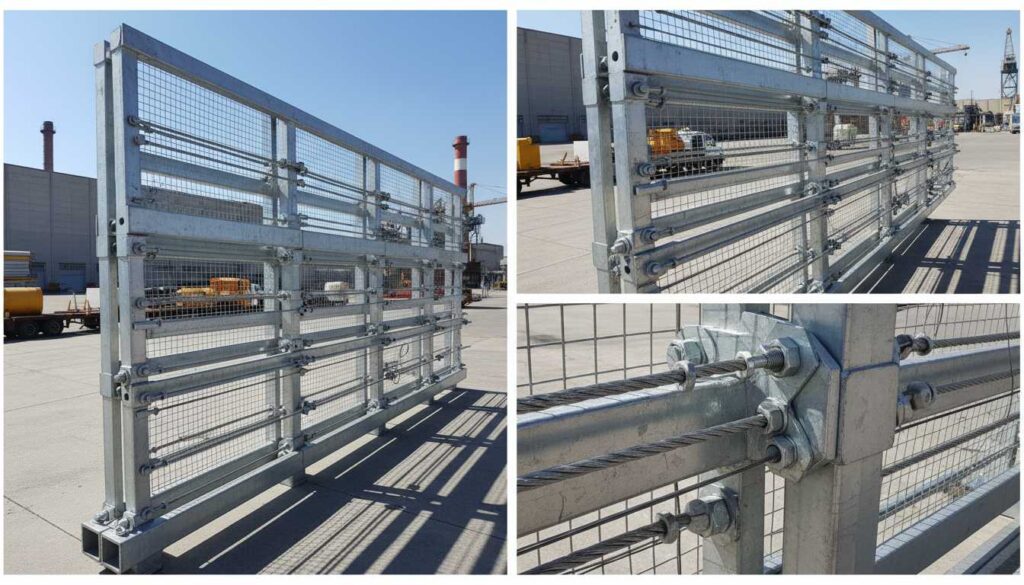

Стандартные модули несущих металлоконструкций: 100×50 м, 50×40 м, 45×35 м, 25×25 м. Эти типоразмеры позволяют перекрывать как отдельные резервуары, так и целые резервуарные парки, ангары и производственные площадки. Благодаря модульности достигается высокая скорость монтажа и экономия за счёт перекрытия больших пролётов без промежуточных опор.
Вторичная тросовая сеть: ячейка 5×5 м, стальной трос 14 мм с разрывной прочностью 113,5 кН. Этот контур обеспечивает равномерное распределение динамических нагрузок по всей конструкции, предотвращает провисание и сохраняет геометрию защитного полотна при экстремальных ветровых и ударных нагрузках.
Основная защитная сетка: ячейка 350×350 мм, трос 4 мм. Такая конфигурация гарантирует эффективное задержание FPV-дронов и беспилотников-камикадзе, обеспечивая необходимый уровень прочности при минимальной парусности и нагрузке на несущие конструкции.
Антикоррозийная защита: долговечное морское цинковое покрытие толщиной 45 — 50 мкм, наносимое на все металлические элементы конструкции. Это покрытие гарантирует сохранность защитных свойств на протяжении срока службы 20+ лет даже в условиях агрессивных промышленных сред — на химических производствах, в прибрежных зонах и регионах с высокими колебаниями влажности и температуры.
Фирменные противоосколочные экраны: баллистическое полотно для полного перехвата вторичных поражающих элементов.
Противоосколочные экраны — это не опция, а обязательный элемент комплексной защиты критической инфраструктуры.
Хотите защитить свой объект от осколков? Наши инженеры проведут обследование, рассчитают двухуровневую систему защиты и подготовят индивидуальное решение под ваш объект. Перейдите на страницу контактов — мы свяжемся с вами в течение рабочего дня.
