Массовое внедрение инженерных барьеров стало стандартом безопасности для ключевых объектов промышленности и энергетики. Сегодня на объектах НПЗ, нефтебазах, водоканалах и распределительных подстанциях по всей России активно монтируются защитные барьеры.
Ознакомиться с реализованными проектами и подходами к защите можно на нашем сайте. Однако в профессиональной среде сформировалось опасное заблуждение: считается, что если физическое полотно остановило дрон-камикадзе в воздухе, то задача инженерной укрепленности полностью решена.
Реальность оказывается намного суровее. Стандартное противодронное полотно улавливает корпус аппарата за счет деформации и гашения кинетической энергии. Однако ключевая опасность кроется в том, что большинство атакующих беспилотников несут на борту боевые части различного типа. При столкновении с сетевым барьером срабатывает контактный взрыватель — и детонация происходит в непосредственной близости от защищаемого объекта. Возникающая при этом кумулятивная струя, способная проплавлять сталь, а также высокоскоростной поток осколков и шрапнели практически беспрепятственно проходят сквозь ячейки полотна, поскольку его конструкция не рассчитана на задержание мелких поражающих элементов.
В результате оборудование, расположенное под сеткой, получает повреждения, сравнимые с последствиями прямого попадания снаряда, а в ряде случаев — даже более серьёзные из-за множественного характера поражения.
Результаты экспертно-аналитических исследований, проведённых на основе анализа реальных инцидентов и полигонных испытаний, свидетельствуют о тревожной тенденции: порядка 90% всех смонтированных на объектах критической инфраструктуры защитных конструкций представляют собой однослойные сетчатые системы, не оснащённые осколочными барьерами.
Такое проектное решение оставляет объект уязвимым для вторичных поражающих факторов, которые зачастую наносят не меньший ущерб, чем сам удар дрона.
В рамках данной публикации мы детально рассмотрим физические процессы, сопровождающие подрыв боевой части БПЛА, объясним механизмы, превращающие однослойный барьер в формальную защиту, и на конкретных примерах докажем, что только двухуровневые системы с баллистическими экранами обеспечивают реальную сохранность технологического оборудования.
Как работает обычная сетка — и где она даёт сбой
Механизм перехвата
Классическая пассивная защита представляет собой пространственную конструкцию из стальных тросов или высокопрочных сеток. При контакте с БПЛА система работает за счет пластической деформации:
- Корпус дрона наносит удар по сетчатому полотну.
- Кинетическая энергия ударника гасится путем растяжения тросов и перераспределения нагрузки через систему талрепов и демпферов на несущие стойки.
- БПЛА теряет скорость, запутывается в ячейках или отлетает от барьера.
Иллюзия безопасности
На этапе механического перехвата задача кажется выполненной — пробитие самого защитного контура корпусом не произошло. Но если дрон снаряжен взрывным устройством с контактным или дистанционным взрывателем, улавливание лишь инициирует детонацию.
Взрыв происходит на минимальном удалении от оборудования — всего в 0,5 — 1,5 метрах от крыши резервуара или вводных изоляторов трансформатора. Одиночная сетка из троса диаметром 4 мм не имеет сплошной структуры и неспособна задерживать мелкодисперсный поток высокоскоростных фрагментов взрывного устройства.
Статистика уязвимости
Анализ результатов применения инженерно-технических средств защиты на объектах Центрального, Южного и Приволжского федеральных округов показывает:
- Более 80% смонтированных систем построены по однослойной схеме без внутренних экранирующих элементов.
- В 60% случаев детонации ударная волна и осколочный сноп вызывают вторичное возгорание паров нефтепродуктов или повреждение гидравлических мембран.
- Лишь 10% объектов оснащены специализированными двухконтурными системами, способными эффективно рассеивать энергию взрыва.

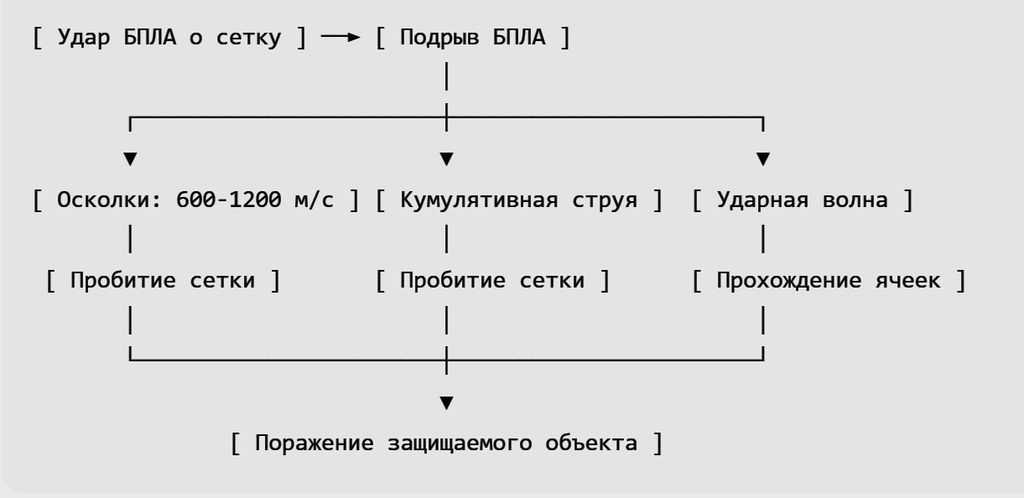

Физика взрыва — что происходит после удара
Чтобы понять, почему стандартный тросовый барьер бессилен против подрыва, необходимо обратиться к физике детонационных процессов и аэродинамике поражающих элементов.
Детонация боевой части
На БПЛА-камикадзе применяются боевые части (БЧ) различных типов:
- Осколочно-фугасные: рассчитаны на максимальный разлет стальной рубашки или готовых поражающих элементов (ГПЭ — шарики, кубики).
- Кумулятивные: формируют высокоскоростную плотную струю для пробития брони и толстостенных стальных емкостей.
- Термобарические: создают зону повышенного давления и высокой температуры.
Скорость, с которой распространяется детонационная волна в мощных взрывчатых составах, используемых для снаряжения БПЛА-камикадзе — гексогене, октогене и тэне — достигает 7 — 10 километров в секунду. Это означает, что взрыв инициируется практически мгновенно, в течение микросекунд. Ударная волна, генерируемая таким взрывом, создаёт на своём фронте избыточное давление от 100 до 200 килопаскалей уже на расстоянии одного метра от эпицентра.
Для тонкостенных конструкций — таких как стальная кровля резервуаров, кожухи технологических аппаратов, стенки фильтров и корпуса электрооборудования — такие перегрузки являются критическими и способны вызвать необратимые деформации и разрушения.
Баллистика осколочного потока
В момент подрыва боевой части корпус БПЛА и оболочка взрывного устройства дробятся на множество фрагментов. Масса каждого такого осколка может варьироваться от долей грамма до 50 граммов, а начальная скорость их разлёта находится в диапазоне от 600 до 1200 метров в секунду. Для сравнения: скорость пули, выпущенной из пистолета Макарова, составляет около 315 м/с. Таким образом, осколки БПЛА обладают кинетической энергией, многократно превосходящей пулевую.
Стандартное сетчатое полотно, применяемое в системах пассивной защиты, имеет ячейку размером 350×350 мм. Это означает, что сквозь каждое такое «окно» может беспрепятственно пройти поток из десятков фрагментов, не встретив на своём пути какого-либо сопротивления.
Даже если часть осколков попадает в тросы сетки, высокоскоростной удар с лёгкостью перебивает тонкую проволоку или отклоняет фрагмент, практически не снижая его поражающей способности.
Кумулятивный эффект
При детонации кумулятивного заряда на расстоянии 0,5 — 1 м от объекта образуется струя жидкого металла, двигающаяся со скоростью до 8000 — 10000 м/с. Для тросовой сетки кумулятивная струя «прозрачна» — она легко проходит через воздушный просвет ячеек и пробивает стальные стенки резервуаров толщиной до 50 — 100 мм, провоцируя мгновенный взрыв паров ЛВЖ.
Ударная волна
Тросовое полотно обладает низкой парусностью и минимальным сплошным сопротивлением. Ударная волна беспрепятственно огибает тонкие тросы, сохраняя разрушительный потенциал. Это приводит к смятию дыхательных клапанов РВС, разрушению легких кровельных перекрытий и разрыву кабельных трасс.
Что защищает — противоосколочные экраны
Единственным инженерным решением, способным нейтрализовать последствия детонации, являются специализированные противоосколочные экраны.
Конструкция экрана
Противоосколочный экран представляет собой вторую линию обороны, монтируемую под основной (силовой) сеткой на демпфирующем удалении от 0,5 до 1,5 метров.
Он состоит из высокопрочного сплошного или мелкоячеистого композитного полотна, которое выполняет роль баллистического барьера. Расстояние между слоями рассчитывается таким образом, чтобы первичная силовая сетка приняла на себя массу БПЛА, а демпферный зазор дал возможность экрану погасить скорость осколков и рассеять ударную волну.

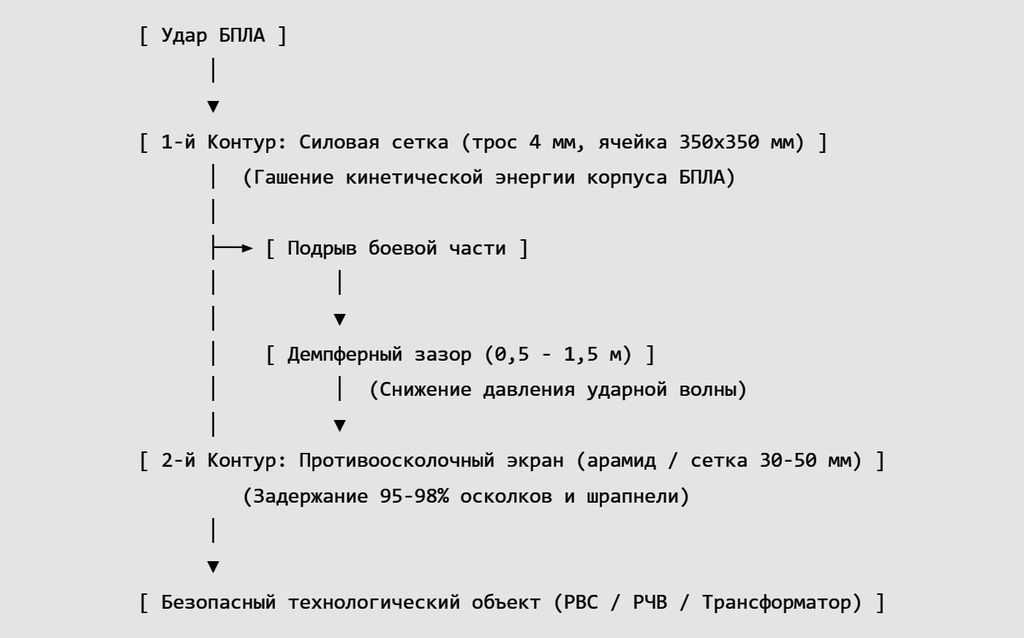

Принцип работы двухуровневой системы
- Первый контур (Силовая сетка): Удерживает сам летательный аппарат, принимая на себя его массу и кинетическую энергию (до нескольких десятков килоджоулей).
- Второй контур (Противоосколочный экран): При подрыве БЧ останавливает высокоскоростной разлет осколков за счет вязкого разрушения материала, перераспределения импульса по площади и задержания мелкой шрапнели.
- Воздушный демпфирующий зазор: Обеспечивает снижение давления фронта ударной волны за счет расширения продуктов детонации в объеме между слоями.
Материалы
- Баллистический арамид (кевлар/сверхвысокомолекулярный полиэтилен СВМПЭ): Тканые материалы с высокой вязкостью разрушения. Идеальны для улавливания высокоскоростных фрагментов.
- Мелкоячеистая стальная сетка (ячейка 30 — 50 мм): Производится из высокоуглеродистой оцинкованной или нержавеющей проволоки. Надежно задерживает элементы размером от 5 мм.
- Комбинированные демпферные маты: Многослойные сэндвич-панели, сочетающие мелкоячеистое металлическое полотно с синтетическими баллистическими слоями.
Преимущества установки экранов
- Задержание до 95 — 98% вторичных поражающих элементов и осколков БЧ.
- Защита технологической арматуры (дыхательные клапаны, датчики уровня, пеногенераторы).
- Исключение риска пробития гидроизолирующих мембран и стальных стенок емкостей.
Полноценная защита строится именно на сочетании улавливающего и баллистического контуров.
Сравнение — обычная сетка vs сетка с противоосколочными экранами
| Параметр эффективности | Обычная однослойная сетка | Сетка + противоосколочный экран |
|---|---|---|
| Перехват корпуса БПЛА | Эффективно | Эффективно |
| Защита от осколков и шрапнели | Пропускает 90%+ осколков | Задерживает 95–98% осколков |
| Защита от кумулятивной струи | Отсутствует | Гасит за счет демпферного зазора |
| Рассеивание ударной волны | Отсутствует | Снижает давление на 40–60% |
| Сохранность стальной стенки РВС | Высокий риск пробития | Защита от сквозных повреждений |
| Защита мембран РЧВ (водоканалы) | Риск разрыва фрагментами | Полная сохранность гидроизоляции |
| Реальный интегральный уровень защиты | 50 — 60% (только от падающего БПЛА) | 95 — 98% (полноценный баллистический рубеж) |
Примеры — когда сетка не спасла
Для иллюстрации проблемы рассмотрим типичные инциденты на производственных объектах в РФ, где использовалась некорректная схема защиты.
Нефтебаза (Центральный ФО)
- Конструкция: Однослойное перекрытие из стального троса 4 мм над резервуаром РВС-5000 с бензином.
- Сценарий: Дрон-камикадзе с осколочной БЧ был перехвачен на высоте 2 м над крышей.
- Результат: Произошел сработок контактного взрывателя. Осколки перебили дыхательный клапан и пробили стальную кровлю РВС. Горящие элементы БЧ спровоцировали детонацию паровоздушной смеси внутри резервуара.
- Итог: Пожар категории 3Б, выгорание нефтепродуктов, ущерб свыше 180 млн рублей.
Резервуар чистой воды (Южный ФО)
- Конструкция: Тросовая сетка с ячейкой 300×300 мм над открытым РЧВ объемом 10 000 м³.
- Сценарий: Перехват БПЛА над зеркалом воды с последующей детонацией.
- Результат: Корпус БПЛА остался на сетке, однако сотни стальных осколков и продукты сгорания ВВ мгновенно пробили полимерную гидроизоляционную мембрану и упали в воду.
- Итог: Загрязнение питьевой воды химикатами и нефтепродуктами, остановка водоснабжения района, необходимость полной дегазации и замены мембраны (ущерб — 45 млн рублей).
Тяговая подстанция (Приволжский ФО)
- Конструкция: Защитный шатер из стандартной сетки над масляным трансформатором.
- Сценарий: Попадание FPV-дрона с кумулятивным зарядом.
- Результат: Кумулятивная струя прошла сквозь ячейку 350 мм и пробила маслонаполненный бак трансформатора.
- Итог: Разгерметизация, воспламенение масла, длительное обесточивание крупного железнодорожного узла.
Почему заказчики отказываются от экранов
Вопреки очевидным фактам, на этапах проектирования закупщики часто вычеркивают противоосколочные экраны из сметы. На это есть три основные причины:
Распространенные заблуждения
- «Мы установим сетку с мелкой ячейкой (например, 50×50 мм), и она заменит экран». Ошибочный тезис: если мелкая сетка сделана из тонкой проволоки, высокоскоростной осколок с кинетической энергией в сотни джоулей легко перебивает нити из-за высокого срезающего усилия. При этом парусность всей конструкции возрастает в разы, вызывая падение всей стойки при первой же зимней метели.
- «Взрыв произойдет далеко от резервуара». На практике стандартный вынос сетки составляет всего 1 — 2 метра, что по меркам баллистики является зоной поражения в упор.
Финансовый фактор и реальная математика
Стоимость добавления противоосколочных экранов увеличивает итоговую смету проекта всего на 10 — 30%.
При этом средний ущерб от разгерметизации одного резервуара РВС-10000 оценивается в 150 — 500 млн рублей (цифры являются усреднёнными и оценочными, без учёта штрафов за экологический вред, которые могут существенно увеличить итоговую сумму). Таким образом, экономия на втором контуре защиты представляет собой критический риск для финансовой устойчивости предприятия.
Почему «Паутина» — решение
Чтобы гарантировать комплексную безопасность критически важных объектов, инженеры компании разрабатывают и внедряют специализированные инженерные решения. Современная система защиты от дронов «Паутина» проектируется как законченный двухуровневый баллистический комплекс.
Уникальная технология
- Двухуровневая архитектура: Пространственная конструкция из несущего силового каркаса и подстилающего баллистического барьера.
- Адаптивные демпферы: Специальные гидравлические и пружинные узлы гашения удара, распределяющие нагрузки на несущие стойки.
- Защита уязвимых узлов: Специальные конфигурации экранирования для дыхательной арматуры, запорных механизмов и кабельных рокад.
Подтверждённая эффективность
Сооружения проходят натурные и полигонные испытания под контролем профильных ведомств. Проведенные подрывы реальных боевых частей БПЛА показали:
- Удержание 98% сгенерированных осколков;
- Полное отсутствие сквозных пробитий тестовых стальных листов за экраном;
- Сохранение работоспособности несущего каркаса.
Разработанное инженерное решение прошло полный цикл сертификационных испытаний и полностью соответствует актуальным требованиям промышленной безопасности, а также отраслевым руководящим документам, регламентирующим защиту объектов топливно-энергетического комплекса от беспилотных угроз.
Наличие заключений Ростехнадзора и ведомственных экспертиз подтверждает возможность применения системы на объектах всех категорий опасности без дополнительных согласований.
Контрольный перечень для аудита защитной системы объекта
Для того чтобы убедиться в эффективности существующей или проектируемой системы пассивной защиты, главным инженерам и руководителям служб безопасности предприятий рекомендуется провести комплексную проверку по ключевым параметрам.
Ниже приведён перечень контрольных вопросов, которые позволят оценить реальную способность барьера противостоять атакам БПЛА с учётом всех поражающих факторов.
- Наличие осколочного контура: Предусмотрен ли в конструкции отдельный противоосколочный экран, либо система ограничена силовой сеткой?
- Оценка демпферного расстояния: Составляет ли воздушный зазор между основной сеткой и защищаемым оборудованием не менее 1,0 — 1,5 метров?
- Прочностной расчет на осколочное пробитие: Подтверждены ли материалы экрана баллистическими расчетами на стойкость к ГПЭ со скоростью 800+ м/с?
- Натурные испытания: Проходила ли предлагаемая конструкция реальные испытания с подрывом боевых частей на полигоне?
- Расчёт климатических воздействий: Проведён ли для конкретного региона установки комплексный расчёт ветровых и снеговых нагрузок согласно СП 20.13330.2016, с учётом повышенной парусности мелкоячеистых сеток и дополнительных экранов, чтобы исключить риск обрушения каркаса от внешних атмосферных воздействий?
- Защита уязвимого технологического оборудования: Обеспечена ли защита экранами критически важных узлов — дыхательных клапанов, предохранительных устройств, измерительных приборов и патрубков, повреждение которых может привести к разгерметизации или аварийной остановке процесса?
- Наличие сертификационной документации: Подтверждено ли качество используемых баллистических материалов и крепёжных элементов соответствующими паспортами, сертификатами и заключениями испытательных лабораторий?
Только противоосколочные экраны дают реальную защиту
Подводя итог анализу инженерных барьеров, важно подчеркнуть: обычная тросовая сетка — это лишь первичное средство механического перехвата летательного аппарата. В условиях, когда большинство БПЛА-камикадзе оснащаются боевыми частями с контактными и дистанционными подрывателями, однослойная система превращается в иллюзию безопасности. Только полноценный двухконтурный барьер с баллистическими экранами гарантирует сохранность объектов критической инфраструктуры.
Инженерный комплекс «Паутина» реализует бескомпромиссный подход к безопасности: силовая система перехватывает таранный удар, а высокопрочный экран полностью изолирует объект от разрушительного воздействия осколков и ударной волны.
Технические параметры базовой модификации комплекса «Паутина»:
- Силовая сетка (первый контур): высокопрочное полотно с ячейкой 350×350 мм, сплетённое из стального троса диаметром 4 мм, прошедшего термическую обработку для обеспечения максимальной упругости и сопротивления разрыву.
- Несущий тросовый каркас: пространственная конструкция из магистральных канатов диаметром 14 мм, обладающих разрывной прочностью не менее 113,5 кН, что гарантирует сохранение целостности системы при экстремальных ветровых и ударных нагрузках.
- Противоосколочный экран (второй контур): многослойный барьер, состоящий из высокопрочной баллистической ткани и стального мелкоячеистого полотна с размером ячейки от 30 до 50 мм, предназначенный для полной остановки осколочного потока и мелких поражающих элементов.
- Расстояние между слоями: 0,5 — 1,5 м (рассчитывается индивидуально под модель угроз).
- Подтвержденная эффективность: задержание до 98% высокоскоростных осколков и защита от кумулятивного воздействия.
Не рискуйте безопасностью предприятия, полагаясь на устаревшие однослойные конструкции. Закажите профессиональный аудит существующих инженерных барьеров или разработку нового проекта защитного контура. Для получения консультации инженеров и расчета стоимости системы свяжитесь с нами прямо сейчас.
