Сетчатые инженерные барьеры эксплуатируются под воздействием ветра, снега, наледи, температурных колебаний и ультрафиолета. Чтобы система сохраняла несущую способность и защитные свойства, на объекте должна быть организована работа по защите объектов от БПЛА, включающая регулярный контроль всех узлов. Подробную информацию о проектировании, типах сеток и нормативно-технической базе вы можете найти на нашем сайте.
Отсутствие графика осмотров приводит к ослаблению тросов, коррозии анкеров, провисанию полотна и деформации опор. В критический момент конструкция может не выдержать нагрузку. Эффективная промышленная защита от дронов требует трёх уровней контроля: еженедельные визуальные осмотры, периодические инженерные обследования и внеплановые аварийные проверки. Ниже — детальный регламент.
Почему проверки обязательны
ЗОК — ответственные инженерные сооружения для физического перехвата БПЛА. Надёжность эксплуатации строится на:
- Непрерывности защиты. Без обслуживания появляются зазоры и провисания.
- Динамике нагрузок. При ветре и наледи нагрузки возрастают в разы.
- Предотвращении аварий. Регулярный контроль выявляет усталость металла и коррозию.
Ни одна система не может считаться надёжной без регламентированного мониторинга: комплексная защита объектов от БПЛА эффективна настолько, насколько качественно обслуживается её наименее прочный элемент.
Уровень 1 — Еженедельные визуальные осмотры
Кто проводит: служба безопасности или дежурный инженер. Периодичность: не реже 2 раз в неделю, а также после резких изменений погоды.
Что проверять:
| Элемент | Что контролировать | Норма |
|---|---|---|
| Сетчатое полотно | Разрывы, порезы, деформации ячеек | Без повреждений |
| Несущие тросы | Провисание, коррозия, обрывы проволок | Провис ≤ 3 — 5% пролёта |
| Узлы крепления | Затяжка талрепов, состояние зажимов и коушей | Без ослаблений |
| Опорные стойки | Вертикальность, коррозия, состояние бетона | Отклонение ≤ 2° |
| Заземление | Целостность проводников и контактов | Без повреждений |
Документирование: запись в Журнале проверок. При критических дефектах — немедленное уведомление главного инженера.

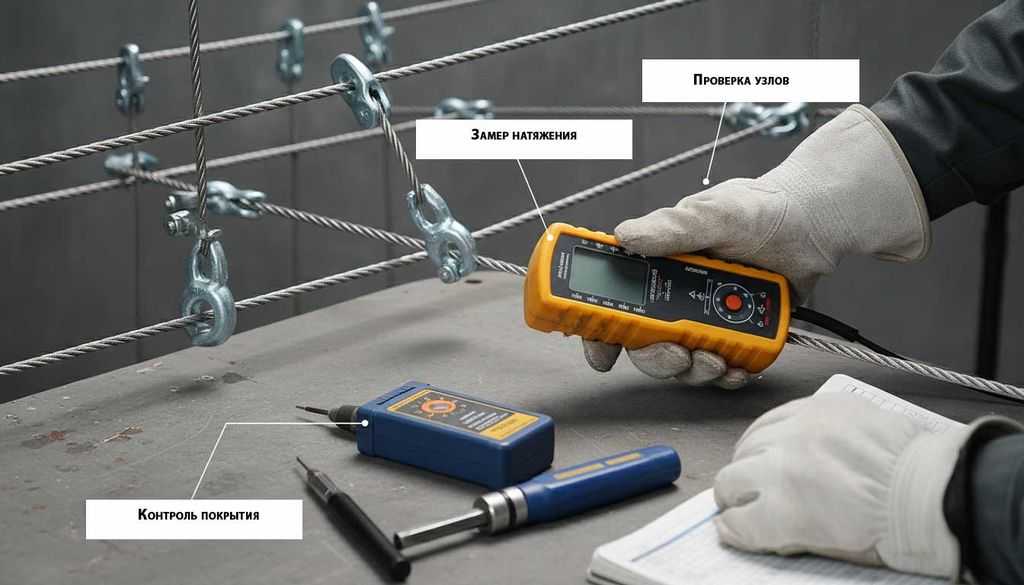

Уровень 2 — Инженерное обследование (инструментальный контроль)
Кто проводит: ИТС объекта или специализированная организация. Периодичность: 1 раз в квартал, а также перед сезонной эксплуатацией.
Программа контроля:
- Динамометрия тросов — замер усилия натяжения, сравнение с проектом, регулировка талрепами.
- Толщинометрия покрытий — замер цинкового слоя ультразвуком, восстановление при повреждениях.
- Геодезия и НК — проверка вертикальности, прочности бетона, затяжки анкеров.
- Дефектоскопия — выборочный контроль сварных швов и обжимных гильз.
- Анализ нагрузок — сверка фактических ветровых и снеговых нагрузок с проектными.
Документирование: Акт инструментального контроля с протоколами замеров.

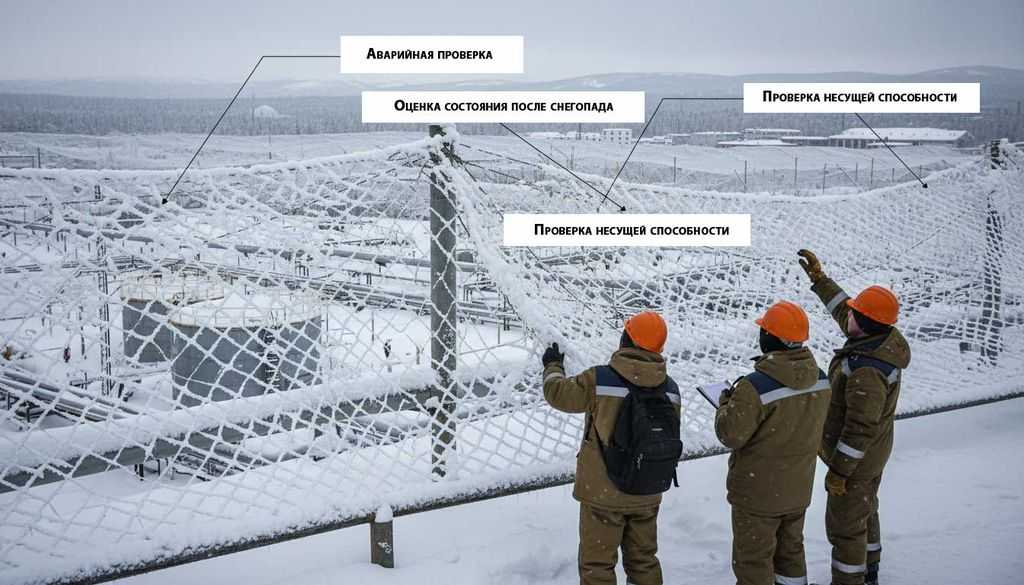

Уровень 3 — Аварийные (внеплановые) проверки
Кто проводит: комиссия с участием главного инженера и представителей монтажника. Периодичность: по факту событий.
Основания для проверки:
- Атака БПЛА или попадание в сетку.
- Ураган, аномальный снегопад, обледенение.
- Пожар, взрыв, наезд техники.
- Критические смещения или обрывы тросов.
Порядок действий:
- Оцепление зоны.
- Визуальная оценка деформаций.
- Сплошная инструментальная проверка всех узлов.
- Оценка остаточной прочности.
- Формирование плана ремонта.
Документирование: Акт аварийного осмотра с заключением о годности или необходимости ремонта.
Сводный регламент периодичности
| Вид проверки | Периодичность | Исполнитель | Объём контроля | Документация |
|---|---|---|---|---|
| Еженедельный осмотр | ≥ 2 раз/нед. | Служба безопасности | Визуальный контроль всех элементов | Журнал проверок |
| Инженерное обследование | 1 раз/квартал | ИТС / эксперты | Инструментальный контроль, замеры | Акт + протоколы |
| Сезонное обслуживание | 2 раза/год | Специализированная организация | Подстройка натяжения, проверка покрытий | Акт ТО |
| Аварийная проверка | По факту событий | Комиссия объекта | 100% контроль, дефектоскопия | Акт + дефектная ведомость |
Журнал проверок
Обязательные реквизиты:
- Дата и время осмотра.
- Тип проверки.
- ФИО и должность проверяющего.
- Описание дефектов.
- Назначенные мероприятия и сроки.
- Отметка об устранении.
Правила ведения:
- Журнал прошнурован, пронумерован, скреплён печатью.
- Записи — чернилами, без исправлений.
- Срок хранения — не менее 3 лет после демонтажа конструкции.
Типичные ошибки
- Формализм — запись «для галочки» без реального осмотра.
- Игнорирование верхних узлов — проверяют только доступные зоны.
- Отказ от инструментов — оценка натяжения «на глаз».
- Пропуск коррозии — мелкие сколы покрытия ведут к разрушению.
- Затягивание ремонта — дефекты фиксируют, но не устраняют.
Примеры из практики
Нефтебаза (Центр)
- Проблема: при осмотре выявлено провисание троса на 40% от нормы.
- Причина: ослабление гаек на талрепе от вибрации.
- Решение: подтяжка, установка контргаек и шплинтов.
- Результат: восстановлена жёсткость, предотвращён обрыв.
Складской комплекс (Сибирь)
- Проблема: после снегопада и оттепели — плотная наледь на сетке.
- Диагностика: критический прогиб тросов, отклонение стойки на 1,8°.
- Решение: срочная очистка, перерасчёт натяжения.
- Результат: обрушение предотвращено.
Чек-лист проверки
- Полотно без разрывов и деформаций.
- Тросы без обрывов и коррозии, провис ≤ 3 — 5%.
- Талрепы и зажимы затянуты, законтрены.
- Стойки вертикальны (≤ 2°), без изгибов.
- Фундаменты без трещин и проседаний.
- Антикоррозионное покрытие без повреждений.
- Заземление целостно, контакты затянуты.
- Сетка очищена от снега и мусора.
- Результаты зафиксированы в журнале.
Регулярные проверки — залог долговечности защиты
Регулярный контроль и обслуживание — единственный способ гарантировать, что защитные сетчатые сооружения выполнят свою задачу в критический момент. Система контроля включает: еженедельные осмотры (≥ 2 раз/нед.), сезонный и инструментальный контроль натяжения (≥ 2 раз/год), документирование всех инцидентов.
