Защита резервуарных парков, складских комплексов и ангаров от беспилотников требует надёжного силового каркаса. Ознакомиться с линейкой инженерных барьеров и базовыми проектными альбомами можно на нашем сайте.
Главная сложность — перекрытие больших пролётов без установки опор внутри защищаемой зоны. Ошибки в выборе пролётов приводят либо к удорожанию, либо к обрушению под снеговой и ветровой нагрузкой. Качественное защитное полотно эффективно только в связке со стандартизированным силовым каркасом. Использование единой модульной системы снижает затраты на металлоёмкость, ускоряет монтаж и исключает уязвимые зазоры.
В статье разберём основные габариты секций, устройство распределительной сети и концепцию бесстыкового накрытия.
Почему размерные стандарты — основа проектирования
Промышленные объекты отличаются масштабом: диаметр РВС-10000 достигает 40 метров, длина ангаров — сотен метров. Проектировать силовую ферму с нуля под каждый объект долго, дорого и рискованно. Унифицированные размерные блоки решают ключевые задачи:
- Ускорение проектирования. Типовые альбомы решений сокращают разработку разделов КМ и КМД в 3 — 4 раза.
- Снижение стоимости. Серийное производство стандартных элементов дешевле индивидуального.
- Безопасность монтажа. Унифицированные узлы снижают риск ошибок.
- Гарантированная надёжность. Каждый блок проходит заводские испытания по СП 20.13330.2016.
Главный принцип — бесстыковое накрытие целиком. Физическое перекрытие должно быть сплошным, без зазоров и «слабых мест» в стыках.
Основные размеры секций
Линейка стандартных блоков позволяет сформировать барьер любой конфигурации. Каждая секция рассчитана на восприятие массы полотна, снега, гололёда и ветра.
100×50 м — максимальный пролёт
- Площадь: 5000 м².
- Где используется: Группы РВС-10000, РВС-20000, крупные логистические терминалы.
- Конструкция: Мачты 18 — 24 м, оттяжки с двойным запасом прочности, трос 14 мм (113,5 кН).
- Плюсы: Вынос опор за обвалование, минимум фундаментов, быстрый монтаж.
50×40 м — универсальный размер
- Площадь: 2000 м².
- Где используется: Одиночные РВС-3000, РВС-5000, ангарные боксы, защита НПЗ.
- Конструкция: Оптимальная геометрия тросовых усилий, удобная транспортировка.
- Плюсы: Лучшее соотношение «цена / площадь», лёгкая стыковка в протяжённые полосы.
45×35 м — компактный блок
- Площадь: 1575 м².
- Где используется: Технологические установки, насосные станции, небольшие склады.
- Плюсы: Сниженные нагрузки на фундаменты, монтаж автокранами 16–25 т.
25×25 м — точечная защита
- Площадь: 625 м².
- Где используется: Трансформаторные подстанции, ГРП, факельные установки, защита складов.
- Плюсы: Срок монтажа 2 — 3 дня, низкая материалоёмкость.

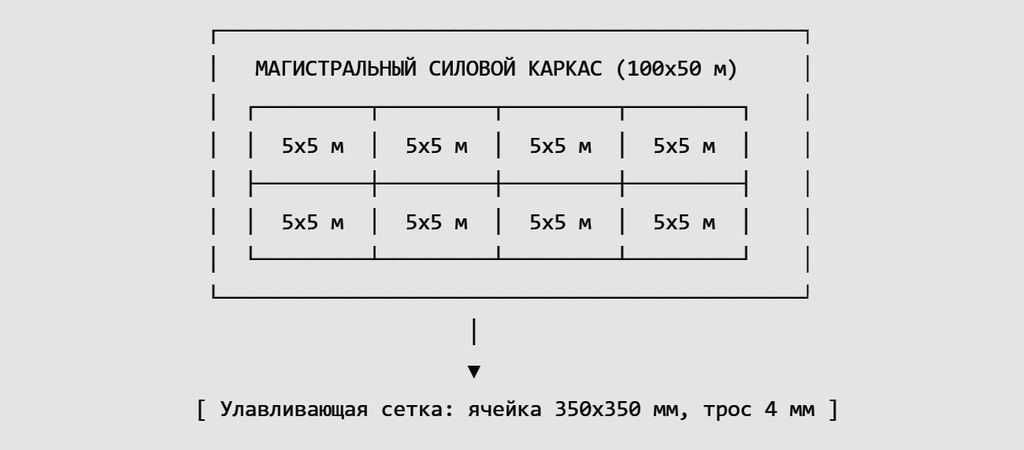

Распределительная тросовая сеть 5×5 м

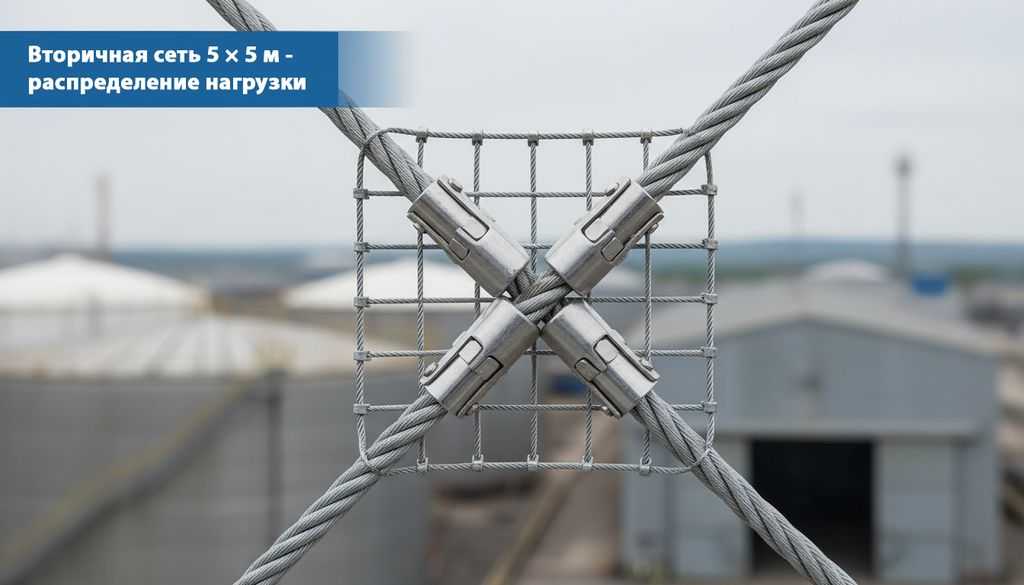

Натягивать полотно непосредственно на магистральные тросы пролётом 50 — 100 метров нельзя — возникнет недопустимый прогиб. Для этого применяется вторичная сеть с ячейкой 5×5 м из троса 14 мм.
Функции:
- Равномерное распределение нагрузки по каркасу.
- Локализация ударного импульса в пределах одной ячейки.
- Предотвращение критического провисания (прогиб не более 3 — 5%).
- Ремонтопригодность — замена полотна в пределах одной секции.
Бесстыковое накрытие — почему это важно

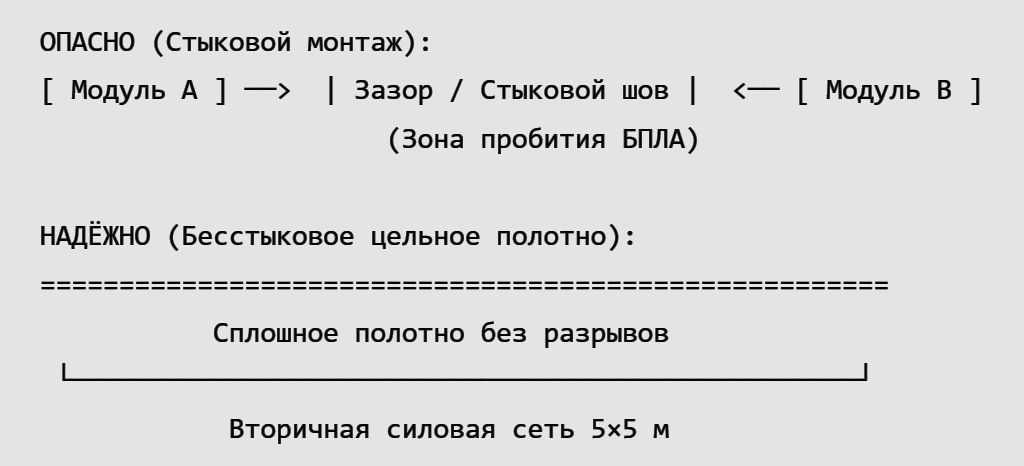

Опасная ошибка — перекрытие объекта разрозненными картами с зазорами или внахлёст.
Почему это критично:
- БПЛА способны преодолевать нахлёсты до 1 метра.
- На стыках возникает истирание и коррозия.
- Цельный покров распределяет нагрузку монолитно и служит 15 — 20 лет.
Как выбрать размер для разных объектов
| Объект | Рекомендуемый размер | Особенности |
|---|---|---|
| Группа РВС-10000 | 100×50 м или 50×40 м | Мачты за обвалованием, зазор 2 — 3 м над КДС |
| Одиночный РВС | 50×40 м или 45×35 м | Сохранение проездов для пожарной техники |
| Ангар / склад | 50×40 м или комбинация 100×50 м | Опирание на внешние стойки или колонны здания |
| ОРУ / подстанция | 25×25 м или 45×35 м | Диэлектрические вставки, контроль натяжения |
Сравнение размеров секций
| Размер | Площадь | Несущий трос | Вторичная сеть | Плюсы | Ограничения |
|---|---|---|---|---|---|
| 100×50 м | 5000 м² | Трос 14 мм | 5×5 м | Перекрытие групп РВС без опор внутри | Требует тяжёлых фундаментов |
| 50×40 м | 2000 м² | Трос 14 мм | 5×5 м | Универсальность, золотой стандарт | Требует точной привязки |
| 45×35 м | 1575 м² | Трос 14 мм | 5×5 м | Лёгкий монтаж в стеснённых условиях | Ограниченный охват |
| 25×25 м | 625 м² | Трос 12 — 14 мм | Опционально | Минимальные сроки (от 2 дней) | Только для локальных объектов |
Экономия через стандартизацию
Использование типовых блоков даёт экономический эффект:
- Заводская серийность: экономия 20 — 25% на металлоконструкциях.
- Снижение металлоёмкости: оптимизированная геометрия снижает вес на 40%.
- Сокращение сроков СМР: готовые узлы ускоряют работу кранов и бригад в 2 — 3 раза.
- Тиражирование: один типовой проект масштабируется на 10 — 20 объектов.
Типичные ошибки
- Неправильный трос. Попытка использовать трос 8 — 10 мм вместо 14 мм приводит к обрыву.
- Отказ от вторичной сети. Провисание купола до 4 — 6 метров.
- Малый зазор. Менее 1,5 м до оборудования — риск КЗ при прогибе.
- Стыки с зазорами. Щели от 15 см сводят защиту на нет.
- Игнорирование снеговых районов. Обрушение под массой мокрого снега.
Примеры реализации
НПЗ в Сибири (ХМАО)
- Объект: 6 резервуаров РВС-10000.
- Решение: Два модуля 100×50 м, мачты 22 м, сеть 5×5 м.
- Результат: 12 000 м² закрыто за 14 дней, выдержал зимние снегопады.
Склад в Центральном регионе
- Объект: Ангар 120×40 м.
- Решение: Три модуля 50×40 м, внешние мачты.
- Результат: Сплошной купол без остановки работ.
Подстанция на Юге
- Объект: ОРУ-220 кВ.
- Решение: Два модуля 25×25 м, диэлектрические оттяжки.
- Результат: Точечная защита трансформаторов с соблюдением ПУЭ.
Чек-лист для выбора размера
- Точный геодезический замер площадки.
- Выбран размер (100×50, 50×40, 45×35 или 25×25 м), исключающий опоры внутри зоны.
- Заложена сеть 5×5 м из троса 14 мм.
- Заложено полотно 350×350 мм (трос 4 мм) с бесстыковым накрытием.
- Зазор до оборудования не менее 2,0 м.
- Расчёт на ветер и снег по СП 20.13330.2016.
- Морское цинкование 45 — 50 мкм.
- Разработан ППР для монтажа в стеснённых условиях.
Правильный выбор размера — основа эффективной защиты
Размер секции — это не просто цифры, а фундаментальный параметр, определяющий надёжность и стоимость системы. Стандартные блоки с сетью 5×5 м позволяют быстро создать сплошной бесстыковой барьер над объектом любой сложности.
Технические стандарты:
- Размеры: 100×50 м, 50×40 м, 45×35 м, 25×25 м.
- Сеть 5×5 м из троса 14 мм (113,5 кН).
- Полотно 350×350 мм из троса 4 мм.
- Морское цинкование 45 — 50 мкм (срок службы от 15 лет).
- Цельное покрытие без зазоров.
Для подбора оптимальной конфигурации и разработки рабочего проекта свяжитесь с нами.
