Тепловые электростанции (ТЭЦ), подстанции и предприятия топливно-энергетического комплекса образуют базовый каркас критической инфраструктуры государства. Системы когенерации, производимый энергоблок, магистральные сети и узлы распределения обеспечивают жизнедеятельность городов и бесперебойную работу промышленных производств.
В современных условиях ключевым фактором уязвимости данных объектов стали атаки с применением беспилотных летательных аппаратов. Пассивная инженерная защита ТЭЦ от дронов и применение специализированных улавливающих систем превратились из вспомогательной меры в обязательное условие устойчивости всей энергосистемы.
На нашем сайте представлены инженерные решения, разработанные для создания надёжных физических барьеров вокруг ключевых технологических узлов. Профессиональная защита объектов ТЭК от БПЛА позволяет физически предотвратить прямой контакт ударного средства с защищаемым агрегатом, минимизируя последствия возможного поражения.
Почему энергетические объекты — приоритетная цель для БПЛА
Тепловая электростанция и крупная подстанция представляют собой сложные технологические комплексы. Выведение из строя даже одного критического элемента способно спровоцировать системный сбой. Ударные беспилотники и дроны-камикадзе выбирают в качестве целей технологические участки, уничтожение или повреждение которых вызывает максимальный каскадный эффект.
К наиболее уязвимым элементам энергообъектов относятся:
- Градирни и системы охлаждения. Высотные конструкции, повреждение которых ведёт к нарушению контурного охлаждения и вынужденному останову турбинных установок.
- Силовые трансформаторы и открытые распределительные устройства (ОРУ). Заполненное маслом высоковольтное оборудование восприимчиво к пробоям и легко воспламеняется при механическом поражении.
- Мазутное хозяйство, газораспределительные пункты (ГРП) и топливные склады. Зоны повышенной взрывопожароопасности, поражение которых приводит к разрушительным пожарам.
- Котельные залы, турбины и генераторы. Технологический центр электростанции, повреждение которого выводит объект из строя на месяцы.
Прямое попадание БПЛА в высоковольтное оборудование вызывает дуговой пробой, мгновенное возгорание трансформаторного масла и разрушение несущих металлоконструкций. Комплексная защита ТЭЦ от дронов и БПЛА призвана создать непреодолимый физический заслон, перехватывающий БПЛА на подлёте к уязвимым поверхностям и узлам автоматики.
Какие элементы ТЭЦ и объектов ТЭК защищают сетками
Проектирование пассивных защитных контуров строится на дифференцированном подходе. Каждая технологическая зона энергообъекта обладает уникальной геометрией, температурным режимом и спецификацией электромагнитных полей.
Градирни и системы охлаждения
Градирни характеризуются масштабными габаритами, значительной высотой и высокой парусностью. Защита башенных и вентиляторных градирен требует монтажа облегчённых, но высокопрочных полиамидных сеток. Такие конструкции не создают избыточной ветровой нагрузки на несущие стены градирни, устойчивы к постоянной влажности и водяному пару, но эффективно задерживают ударные дроны.

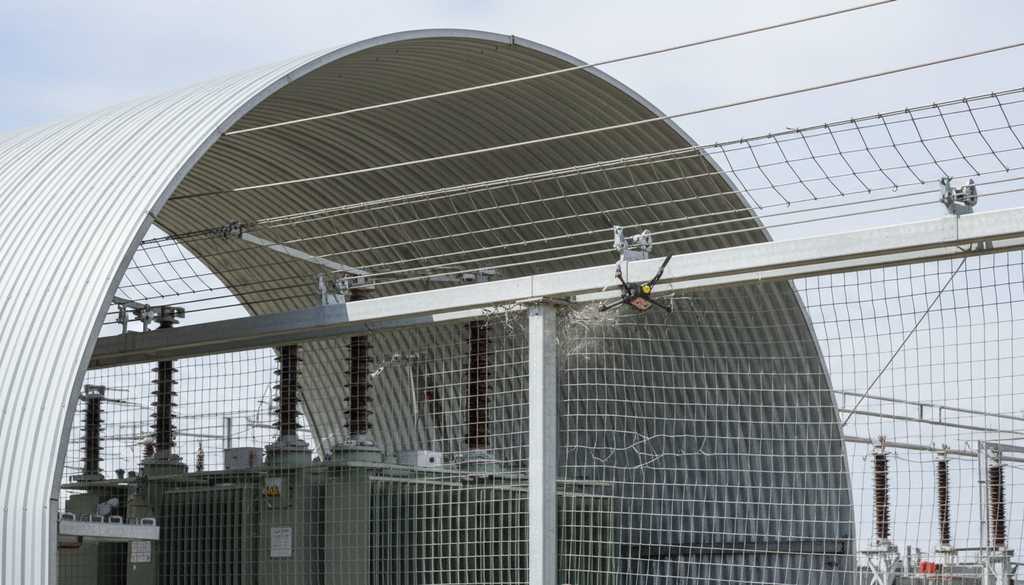

Трансформаторы и открытые распределительные устройства (ОРУ)
Трансформаторные поля и ОРУ — зоны сосредоточения сильных электромагнитных полей и высокого напряжения. Защитные барьеры выполняются комбинированием стальных несущих тросов и специализированного полотна. Важно исключить вероятность провисания сеток в сторону токоведущих частей. Конструкции рассчитываются с учётом соблюдения безопасных изоляционных расстояний, чтобы предотвратить короткие замыкания при прогибе сетки в момент удара БПЛА.
[ Каркас барьера ]
↓
[ Тросовый каркас ]
↓
[ Полотно сетки ]
↓
[ Противоосколочный экран ]
|
(Улавливание поражающих элементов)Мазутное хозяйство и топливные склады
Резервуары с мазутом, дизельным топливом и маслами относятся к категории повышенной пожароопасности. Главное требование к защитным сеткам в этих зонах — искробезопасность. Используются материалы и покрытия, исключающие фрикционное искрообразование при трении или ударе, а также предотвращающие накопление статического электричества.
Газораспределительные пункты и котельные
Узлы ввода и распределения природного газа оборудуются пространственными укрытиями шатрового или клеточного типа. Защита ГРП предотвращает разгерметизацию газопроводов высокого и среднего давления, сохраняя целостность запорной арматуры и узлов учёта.
Типы сеток для защиты ТЭЦ и объектов ТЭК
Выбор материала защитного полотна определяется характером возможной атаки, типом защищаемого оборудования и условиями окружающей среды.
| Тип сетки | Материал и характеристики | Область применения на ТЭЦ / ТЭК |
| Металлические высокопрочные | Стальной оцинкованный или канатный трос высокой прочности. Стойкость к прямому таранному удару. | Трансформаторы, ОРУ, мазутные резервуары, технологические эстакады. |
| Полиамидные (капроновые) | Лёгкое, радиопрозрачное полотно, стойкое к вибрациям и коррозии. Не создаёт электромагнитных помех. | Градирни, периметральные укрытия, зоны с чувствительной автоматикой и КИПиА. |
| Кевларовые (арамидные) | Сверхпрочные нити с высокой термической стойкостью и отсутствием теплового расширения. | Зоны с экстремальными температурами и повышенными требованиями к огнестойкости. |
Кевларовые сетки применяются в зонах с экстремальными температурами и повышенными требованиями к огнестойкости, обеспечивая дополнительный уровень защиты там, где стандартные материалы могут быть недостаточно эффективны.
Качественная защита подстанций от дронов базируется на сочетании жестких несущих металлических эстакад и эластичных сеточных экранов, поглощающих кинетическую энергию БПЛА.
Преимущества комплексной защиты сетками
Пассивные инженерные барьеры обладают рядами эксплуатационных преимуществ, делающих их незаменимым звеном в общей системе безопасности ТЭК:
- Круглосуточная автономная работа. Сеточные укрытия не требуют электропитания, работы операторов или программного обеспечения. Защита функционирует в режиме 24/7/365 при любых метеоусловиях.
- Нулевое электромагнитное воздействие. В отличие от средств РЭБ, пассивные сетки не искажают работу систем связи, релейной защиты, датчиков автоматики и высоковольтной КИПиА.
- Искробезопасность и пожарная заслонка. Специализированные покрытия и состав материалов предотвращают искрообразование при кинетическом контакте.
- Атмосферная стойкость. Материалы рассчитаны на эксплуатацию в условиях агрессивных промышленных выбросов, перепадов температур от -50 до +60 °C, воздействия УФ-излучения и гололёдно-ветровых нагрузок.
- Высокая ремонтопригодность. При повреждении локального участка сетки не требуется демонтаж всей конструкции — замене подлежит только повреждённый модуль.
Продуманная защита объектов ТЭК от дронов и БПЛА с применением сеточных модулей гарантирует сохранение работоспособности станции даже при массированном применении средств воздушного нападения.
Проектирование и монтаж защиты на энергообъектах
Установка защитных инженерных сооружений на действующей ТЭЦ или подстанции — сложная инжиниринговая задача, выполняемая в несколько последовательных этапов:
- Инженерное обследование. Сбор данных о габаритах оборудования, трассировке кабельных каналов, зонах обслуживания и имеющихся несущих металлоконструкциях.
- Расчёт нагрузок. Моделирование ветровых, снеговых и гололёдных нагрузок на несущие мачты и тросовые растяжки. Расчёт прогиба сетки под воздействием импульсного удара БПЛА заданной массы и скорости.
- Проектирование. Разработка рабочей документации с соблюдением требований по электробезопасности, противопожарным расстояниям и доступу обслуживающего персонала к оборудованию.
- Изготовление и заводской контроль. Производство модулей сеток, тросовых элементов и несущих ферм с контролем качества сварных швов и антикоррозийной обработки.
- Монтажные работы. Сборка укрытий в условиях действующего производства. Для работы в зонах ОРУ и высоковольтных линий используются специализированные технологии монтажа без отключения основных генерирующих мощностей.
Правильно реализованная защита ТЭЦ от дронов не препятствует проведению регламентных ремонтных работ, осмотрам оборудования и замене масла в трансформаторах.
Нормативные требования и стандарты
Проектирование и строительство инженерно-технических средств защиты объектов ТЭК регламентируется действующей законодательной базой Российской Федерации:
- Федеральный закон № 35-ФЗ «О безопасности объектов топливно-энергетического комплекса». Определяет базовые требования по обеспечению антитеррористической защищённости категорированных объектов.
- Ведомственные приказы Минэнерго России. Устанавливают правила технической эксплуатации электрических станций и сетей, а также стандарты физической защиты инфраструктурных объектов.
- СП 542.1325800.2024. Свод правил, регламентирующий проектирование инженерно-технических средств защиты критически важных объектов от несанкционированного доступа и атак с применением БПЛА.
- Отраслевые стандарты (СТО ПАО «Россети», стандарты ПАО «Интер РАО», ПАО «РусГидро»). Технические условия к прочностным характеристикам, антикоррозийному покрытию и безопасным расстояниям от сеточных экранов до токоведущих частей.

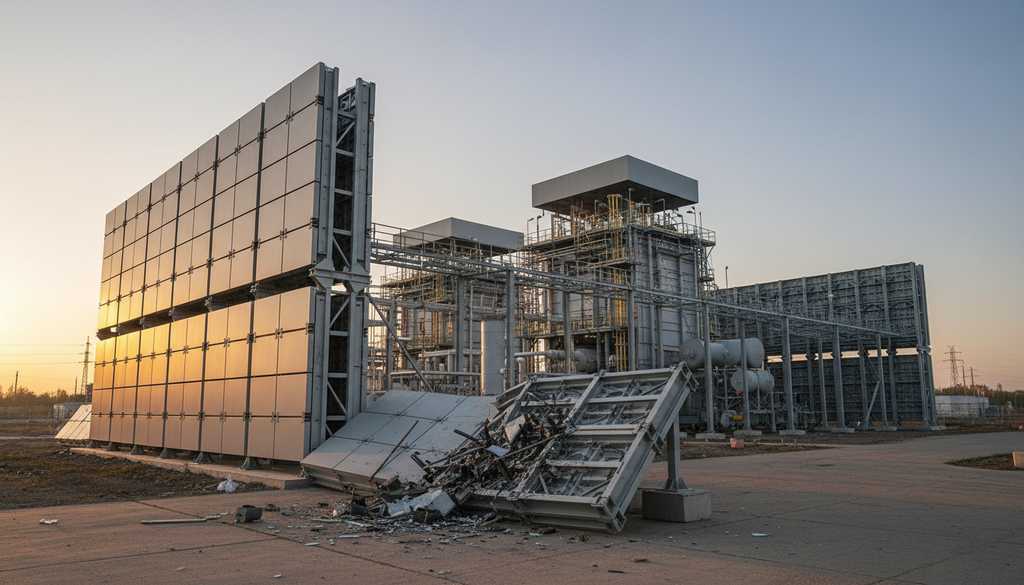

Противоосколочные экраны — дополнительный уровень безопасности
При перехвате беспилотного летательного аппарата защитной сеткой может произойти детонация его боевой части. В этом случае первичная сетка принимает на себя основную кинетическую волну и деформирует корпус БПЛА. Однако осколки корпуса, разлетающиеся элементы боеприпаса и кумулятивная струя представляют вторичную угрозу для высоковольтных изоляторов, масляных баков и шкафов управления.
[ Атака БПЛА ]
↓
[ Внешняя силовая сетка ] - (Подавление кинетической энергии / Детонация)
↓
[ Противоосколочный экран ] - (Перехват осколков, вторичных поражающих элементов)
↓
[ Защищаемое оборудование (Трансформатор / ГРП / ОРУ) ]Для нейтрализации этой угрозы устанавливаются противоосколочные экраны. Они монтируются за основным сеточным полотном и выполняют роль второго рубежа обороны:
- Задерживают высокоскоростные металлические осколки и элементы БПЛА.
- Предотвращают пробой тонкостенных элементов охлаждения трансформаторов и импульсных трубок КИПиА.
- Защищают персонал, находящийся в зоне обслуживания оборудования.
Это уникальное решение, которое не предлагают стандартные сетчатые барьеры. Использование комбинированной системы «силовая сетка + противоосколочный экран» позволяет создать дублированный контур безопасности, защищающий оборудование как от прямого таранного удара, так и от последствий подрыва.
Комплексная инженерная защита как основа энергобезопасности
Обеспечение устойчивой работы ТЭЦ, подстанций и объектов топливно-энергетического комплекса в условиях современных рисков требует внедрения профессиональных физических барьеров. Защита ТЭЦ от дронов — это экономически оправданное решение, предотвращающее многомиллионный ущерб от простоя генерирующих мощностей, возгораний и повреждения уникального силового оборудования.
Наши инженерные решения учитывают специфику энергообъектов: высокое напряжение, электромагнитные поля, ветровые нагрузки на высотные градирни. Мы предлагаем модульные конструкции типоразмеров 100×50 м, 50×40 м, 45×35 м и 25×25 м, позволяющие перекрывать трансформаторные ячейки, открытые распределительные устройства и мазутные резервуары.
Вторичная тросовая сеть с ячейкой 5×5 м из тросов диаметром 14 мм (прочность на растяжение 113,5 кН) дополняется основной защитной сеткой с ячейкой 350×350 мм из тросов диаметром 4 мм. Все металлоконструкции имеют морское цинковое покрытие (слой 45 — 50 мкм) — это гарантирует защиту от коррозии в условиях агрессивной атмосферы промышленных зон.
Установка противоосколочных экранов — уникальное решение, которое не предлагают стандартные сетчатые барьеры. Они задерживают осколки после детонации БПЛА, защищая масляные баки, высоковольтные изоляторы и другое критическое оборудование. Двухуровневая система «сетка + противоосколочный экран» обеспечивает полный перехват вторичных поражающих факторов.
Хотите защитить свою ТЭЦ от атак БПЛА? Наши инженеры проведут обследование, подберут конфигурацию сеток и разработают проект. Перейдите на страницу контактов — мы подготовим предложение в течение одного рабочего дня. Ознакомиться с полным перечнем решений вы можете на сайте.
