Аэропорты и аэродромы входят в перечень важнейших объектов транспортной инфраструктуры — сбой в их работе моментально сказывается на всей системе авиаперевозок, а экономические потери от остановки полётов исчисляются миллиардами рублей. С увеличением интенсивности использования беспилотников угроза со стороны БПЛА — от маневренных FPV-коптеров до тяжелых аппаратов-камикадзе — требует внедрения эшелонированной обороны.
Ознакомиться с реализованными проектами и инженерными решениями можно на нашем сайте.
Аэродромы занимают обширные территории, имеют протяжённые границы, а их наземное оборудование крайне чувствительно к осколочным повреждениям. Даже одно попадание беспилотника в заправочную машину, самолёт на перроне или радиолокационную станцию способно парализовать деятельность целого авиационного узла на длительный срок. Инженерная система «Паутина» разработана для физического перехвата беспилотников и нейтрализации их поражающих факторов, обеспечивая высокий уровень безопасности полётов.
Поддержание бесперебойной работы авиатранспортной системы возможно только при использовании многоуровневых схем безопасности. Традиционные охранные меры малоэффективны против автономных дронов, поэтому основой защиты становятся физические барьеры, способные механически преграждать путь беспилотным аппаратам.
Уязвимые зоны аэропорта и объекты транспортной инфраструктуры
Разработка системы инженерной защиты аэродрома начинается с обследования его планировки, расположения объектов и маршрутов движения техники. Каждая функциональная зона требует индивидуального подхода: то, что подходит для стоянки самолётов, не всегда применимо для топливного хозяйства или командно-диспетчерского пункта.
| Зона аэропорта | Тип угрозы от БПЛА | Последствия повреждения |
|---|---|---|
| Топливно-заправочные комплексы (ТЗК) | Прямой удар БПЛА-камикадзе, сброс боеприпасов | Взрыв резервуаров ГСМ, пожар категории А/Б, остановка заправки ВС |
| Пассажирские терминалы и ВПП | Удар по светосигнальному оборудованию, остеклению | Приостановка взлётов и посадок, эвакуация пассажиров |
| Ангары и перроны стоянки ВС | Осколочное поражение обшивных панелей лайнеров | Вывод воздушных судов из эксплуатации, длительный дорогостоящий ремонт |
| КДП и радиолокационные комплексы | Механическое разрушение антенн и навигации | Утрата контроля над воздушным движением, слепые зоны ОрВД |
Почему активной защиты (РЭБ) недостаточно для аэродромов
Использование только активных средств радиоэлектронной борьбы (РЭБ) на территории аэродромов создает серьезные риски для авиационной безопасности:
- Риски для управления воздушным движением: Интенсивное радиоизлучение от станций подавления может перекрывать сигналы навигационных систем пассажирских лайнеров, спутниковой связи и радиолокационных комплексов, что создаёт прямую угрозу безопасности полётов.
- Неуязвимость автономных БПЛА: Современные беспилотники всё чаще оснащаются инерциальными системами, оптическими сенсорами и средствами машинного зрения, а также могут управляться по оптоволоконному каналу — все эти технологии делают аппараты полностью нечувствительными к радиоэлектронному подавлению.
- Риск падения: При подавлении стандартного коптера средствами РЭБ он теряет управление и падает на взлетно-посадочную полосу или топливозаправщик с неразорвавшейся боевой частью.
Пассивная защита тросово-сетчатыми заграждениями лишена этих недостатков: она не создает радиопомех, функционирует 24/7 без электропитания и физически улавливает БПЛА вне критических зон.
Конструктивные решения комплекса «Паутина» для аэродромных объектов
Опорная конструкция и силовые элементы. В основе системы — стальные мачты, соединённые в пространственную ферму, и тросовые растяжки диаметром 14 мм, выдерживающие нагрузку на разрыв от 113,5 кН. Такое решение обеспечивает устойчивость даже при сильных порывах ветра и при перехвате тяжёлых беспилотных средств.
Сетчатый перехватчик. Улавливающий слой выполняется из стального троса диаметром 4–6 мм с ячейкой 350×350 мм. При столкновении дрон теряет возможность маневрировать, винты заклинивают в структуре сетки, а энергия удара поглощается за счёт растяжения тросов.

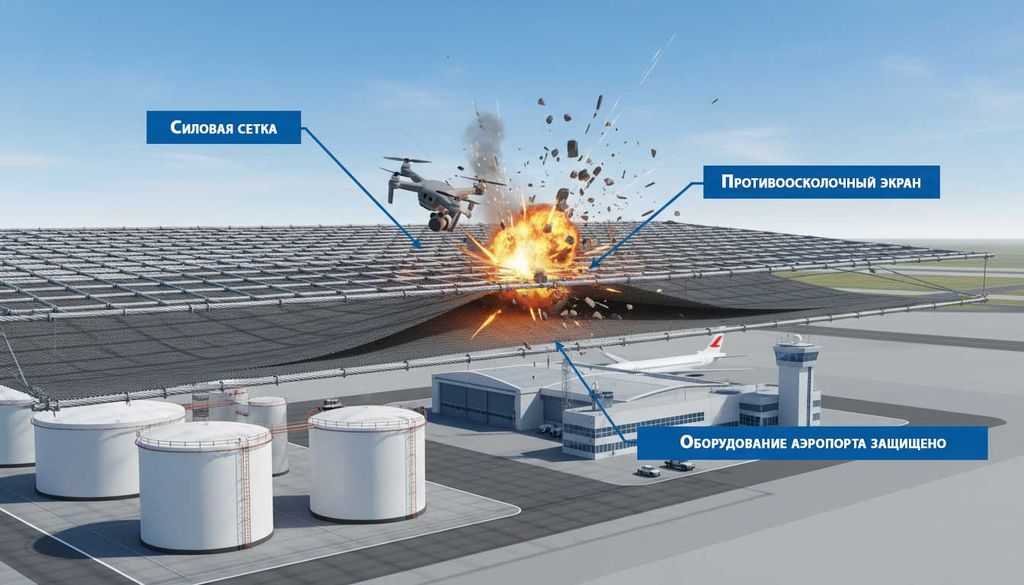

Барьер от осколков. Позади основного сетчатого уровня размещаются усиленные панели, задача которых — сдерживать осколки, обломки и горячие частицы, образующиеся при возможном взрыве боевой части. Это защищает внешние поверхности воздушных судов, кабельные линии и оборудование заправочных комплексов.
Устойчивость к коррозии. Все металлические детали обрабатываются цинком методом горячего окунания с толщиной слоя 45–50 мкм. Это гарантирует сохранность конструкции в условиях повышенной влажности, при контакте с химическими реагентами, используемыми на ВПП, и в среде с морским аэрозолем в прибрежных аэропортах. Расчётный срок службы без капитального ремонта — более 20 лет.
Региональные особенности и климатическая адаптация
При разработке решений для аэропортов необходимо учитывать климатические и географические особенности региона размещения:
- Московский авиаузел (Шереметьево, Домодедово, Внуково): Максимальная плотность полетов. Основной акцент сделан на полную радиопрозрачность конструкций, чтобы не создавать помех системам посадки ILS.
- Северо-Запад и Пулково (Санкт-Петербург): Повышенная ветровая нагрузка и воздействие морского тумана. Применяется усиленное цинкование конструкций 50 мкм.
- Сибирь и Урал (Толмачёво, Кольцово): Экстремальные снеговые нагрузки (III–IV районы) и температуры до -45°C. Пролеты рассчитываются по СП 20.13330 с использованием антихрупких марок сталей.
- Южный регион и Прибрежные зоны (Сочи, Казань): Высокая коррозионная активность и порывистые ветры. Использование аэродинамических вырезов в полотнах.
Примеры реализации защиты на авиационных объектах
Международный аэропорт Московского авиаузла
- Объект: Топливно-заправочный комплекс и парковка аэродромной спецтехники.
- Решение: Установка модулей «Паутина» М-50 над резервуарным парком и монтаж сплошных противоосколочных экранов по периметру насосных станций.
- Результат: Защита от FPV-дронов и осколков без воздействия на радиолокационное оборудование аэродрома.
Региональный аэропорт Сибири (Новосибирск)
- Объект: Отдельно стоящий радиолокационный комплекс ОрВД и КДП.
- Решение: Монтаж компактных модулей М-25 с усиленным тросовым каркасом, рассчитанным на снеговую нагрузку до 240 кг/м².
- Результат: Бесперебойная работа оборудования при температурах до -42°C.
Аэропорт в прибрежной зоне
- Объект: Открытые стоянки пассажирских воздушных судов.
- Решение: Легкие купольные конструкции с радиопрозрачным полиамидным полотном и антикоррозийным покрытием «морского класса».
- Результат: Исключение риска повреждения обшивки ВС при попытках сброса боеприпасов.
Чек-лист для проектирования защиты аэропорта
- Категорирование объекта: Оценка уровня антитеррористической защищенности согласно нормам Минтранса.
- Анализ уязвимостей: Определение приоритетных зон (ТЗК, КДП, ВПП, стоянки ВС).
- Климатический расчёт несущих конструкций: Определение нормативных значений снеговых, ветровых и гололёдных нагрузок для региона размещения аэропорта в соответствии с требованиями СП 20.13330.2016.
- Сертификация материалов по радиопрозрачности: Получение заключений от радиотехнических и орнитологических служб аэродрома о безопасности применения выбранных материалов в зонах действия радиолокационного и навигационного оборудования.
- Комплектация защитной системы: Выбор типоразмеров модулей (М-100, М-50, М-25) и определение необходимости установки противоосколочных экранов на основе анализа уязвимостейконкретного объекта.
- Организация монтажных работ и оформление документации: Привлечение специалистов с действующими допусками к высотным работам и работам на объектах транспортной инфраструктуры. По окончании монтажа — формирование полного пакета исполнительной документации (акты скрытых работ, сертификаты, протоколы испытаний) для предъявления надзорным органам.
Нормативная база
Проектирование и установка защитных конструкций на аэродромах должны выполняться с учётом всех актуальных нормативных документов. Ключевые из них, формирующие требования к противодроновой защите объектов гражданской авиации:
- Постановление Правительства РФ № 588 от 30.04.2025 — определяет особенности защиты объектов транспортной инфраструктуры, включая аэропорты и аэродромы гражданской авиации, от несанкционированного применения беспилотных летательных аппаратов. Документ устанавливает обязательные требования к оснащению объектов инженерными сооружениями и специальными техническими средствами противодействия БПЛА, а также регламентирует порядок определения зон безопасности и организации постов наблюдения.
- СП 542.1325800.2024 — главный нормативный документ, определяющий порядок проектирования, расчёта и монтажа защитных ограждающих конструкций от БПЛА. В нём закреплены требования к расчёту динамических нагрузок от удара беспилотников, выбору стальных тросов и сетчатых полотен, антикоррозионной обработке, а также к проектированию узлов крепления и фундаментов. В 2026 году подготовлен проект изменений, уточняющий методику расчёта нагрузок и требования к конструкциям, защищающим от вторичных поражающих факторов (осколков и ударной волны).
- Федеральный закон № 116-ФЗ «О промышленной безопасности опасных производственных объектов» — регламентирует обязательные требования к обеспечению безопасности взрывопожароопасных объектов, к которым относятся топливно-заправочные комплексы и склады ГСМ в аэропортах. Закон обязывает эксплуатирующие организации принимать все необходимые меры для предотвращения внешних воздействий, включая атаки БПЛА. Повреждение или разрушение оборудования беспилотниками квалифицируется как инцидент или авария, что влечёт административную и уголовную ответственность должностных лиц.
- СП 20.13330.2016 «Нагрузки и воздействия» — ключевой нормативный документ, определяющий расчётные значения климатических нагрузок для проектирования несущих конструкций любых инженерных сооружений. В его положениях закреплены требования к учёту веса снегового покрова, скоростного напора ветра и гололёдных отложений в зависимости от географического расположения объекта. Для каждого из восьми снеговых и семи ветровых районов Российской Федерации установлены индивидуальные нормативные показатели, которые напрямую влияют на выбор диаметра тросов, шага опорных мачт и типа антикоррозионной защиты. Особую значимость этот документ приобретает при проектировании защиты аэропортов в регионах с экстремальным климатом — Сибири, Урале, на Дальнем Востоке и Крайнем Севере, где перепады температур и интенсивность ветровых нагрузок требуют повышенного запаса прочности всех элементов защитного барьера.
FAQ
Почему аэропорты уязвимы для атак БПЛА?
Аэропорты имеют большую площадь, открытые стоянки техники и множество взрывопожароопасных узлов (ТЗК, склады ГСМ). Повреждение даже одного радара или топливозаправщика способно полностью парализовать авиасообщение.
В чем опасность использования РЭБ на аэродромах?
Мощные излучатели РЭБ создают помехи для бортовой навигации коммерческих самолетов, систем ILS и связи ОрВД, что напрямую угрожает безопасности полётов.
Как тросово-сетчатые конструкции защищают от осколков?
В составе комплекса «Паутина» используются специальные противоосколочные экраны, которые улавливают поражающие элементы и шрапнель при детонации БПЛА на внешнем сетчатом барьере.
Можно ли устанавливать сетки над действующими объектами ТЗК?
Да, модульная конструкция «Паутина» монтируется на независимых мачтах без остановки технологических процессов заправки и хранения топлива.
Соответствуют ли конструкции «Паутина» требованиям Минтранса?
Да, все инженерные решения полностью соответствуют Постановлению Правительства № 588, СП 542.1325800.2024 и правилам безопасности объектов транспортной инфраструктуры.
«Паутина» — надежная инженерная защита авиационной инфраструктуры
Гарантированная непрерывность авиасообщения и безопасность пассажиров в современных условиях невозможны без внедрения пассивных инженерных барьеров, способных физически перехватывать беспилотные летательные аппараты. В отличие от средств РЭБ, пассивные конструкции создают надёжный физический рубеж, работающий независимо от погодных условий, времени суток и наличия электропитания.
Все конструктивные решения, применяемые материалы и технологии монтажа в полной мере соответствуют требованиям Постановления Правительства РФ № 588, а также положениям СП 542.1325800.2024 и отраслевым нормативам безопасности объектов транспортной инфраструктуры. Наличие сертифицированных решений подтверждено заключениями профильных экспертных организаций и положительными результатами натурных испытаний.

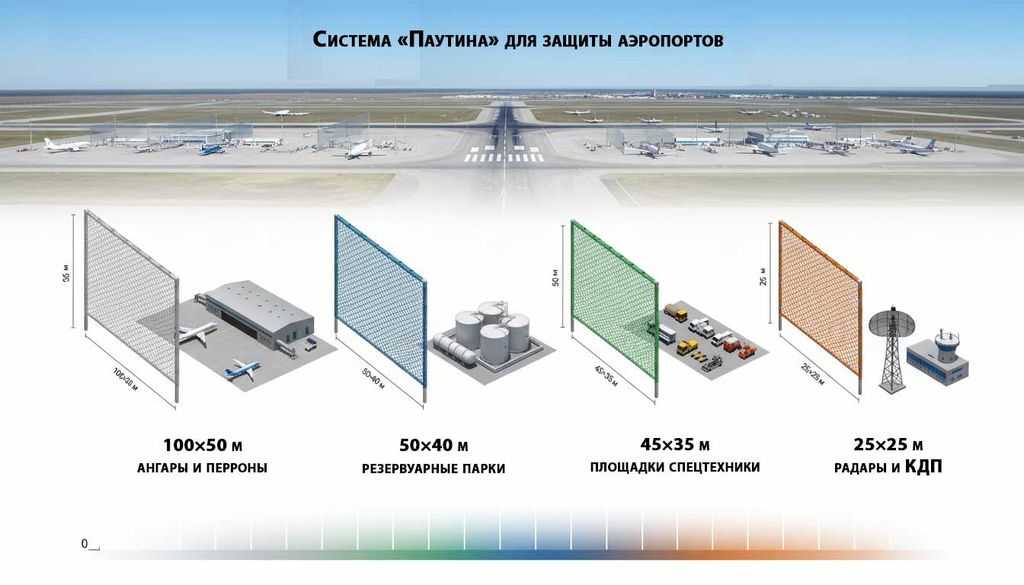

Комплекс «Паутина» рассчитан на перехват беспилотных аппаратов массой до 200 кг при скорости подхода до 250 км/ч. Модульная система позволяет адаптировать защиту под любую конфигурацию площадки — доступны габариты 100×50, 50×40, 45×35 и 25×25 м.
Силовой каркас формируется из стального троса 14 мм с разрывным усилием 113,5 кН; основное улавливающее полотно — с ячейкой 350×350 мм из троса 4 мм, а дополнительная распределительная сеть 5×5 м равномерно перераспределяет точечные ударные нагрузки по всей конструкции. Баллистические противоосколочные экраны задерживают осколки, шрапнель и горящие фрагменты при детонации БПЛА. Все стальные элементы проходят горячее цинкование 45 — 50 мкм, что гарантирует защиту от коррозии и срок службы свыше 20 лет без капитального ремонта.
Чтобы заказать аудит уязвимости вашего аэродромного комплекса и получить расчет нагрузок, свяжитесь с нами для консультации с профильными инженерами.
