Атомные электростанции (АЭС), исследовательские реакторы и хранилища отработанного ядерного топлива относятся к объектам повышенного риска. Обеспечение их безопасности не ограничивается традиционным периметром — это многоуровневая система, предотвращающая внешние воздействия любого типа. Ознакомиться с реализованными проектами можно на нашем сайте.
В 2024 году зафиксирована попытка вторжения в Курскую область с целью создания угрозы Курской АЭС. Глава «Росатома» Алексей Лихачев подтвердил, что для защиты российских атомных станций приняты исчерпывающие меры: усиленные эшелоны ПВО, фортификационные и физические барьеры.
При организации обороны ключевую роль играет законодательно закреплённое категорирование объектов ТЭК. Применение беспилотников против атомных объектов влечёт риск не локального блэкаута, а глобальной радиационной катастрофы.
Почему АЭС — приоритетная цель для БПЛА
Атомная станция — сложнейший технологический организм. Повреждение отдельных узлов способно вызвать остановку реактора с катастрофическими последствиями. Удары по объектам энергетики уже приводили к каскадным отключениям. В случае с ядерным объектом цена атаки возрастает кратно.
С 2023 года Росгвардия фортификационно оборудует подступы к АЭС, создавая многокилометровые зоны контроля. Опыт показал, что беспилотники способны преодолевать значительные расстояния, что исключает понятие «безопасного тыла» для ядерных объектов.
Категорирование объектов атомной отрасли
Ядерным объектам присваивается наивысшая категория опасности (I класс физической защиты). Категорирование учитывает:
- вид и количество ядерных материалов;
- возможные последствия диверсии;
- уязвимость технологических систем.
Для атомных объектов действуют повышенные требования к защитным материалам — все компоненты должны иметь сертификаты и подтверждённые результаты испытаний.

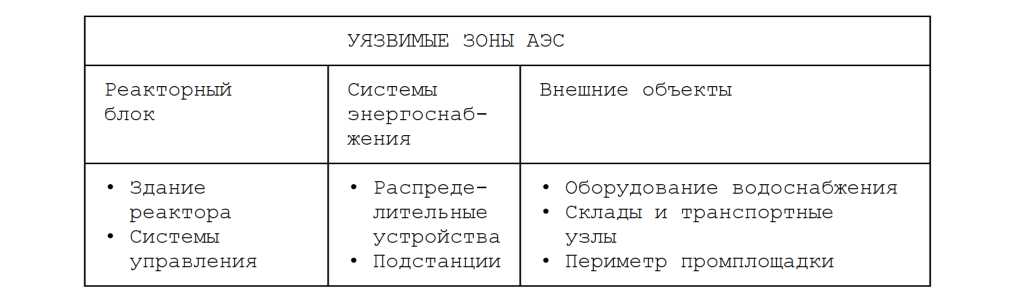

Приоритетные зоны защиты
| Элемент АЭС | Уязвимость перед БПЛА | Последствия повреждения |
|---|---|---|
| Реакторное отделение | Кумулятивные заряды, пробивающие коммуникации | Остановка реактора, угроза разгерметизации |
| Щиты управления (БЩУ/РЩУ) | Оптико-электронные датчики, кабельные трассы | Потеря контроля над технологическим процессом |
| Открытые РУ (ОРУ) | Трансформаторы, масляные выключатели | Блэкаут, остановка генерации |
| Системы охлаждения | Насосные станции, градирни, водозаборы | Нарушение охлаждения реактора |
| Спецкорпуса и ХОЯТ | Контейнеры с отработанным топливом | Радиационное загрязнение территории |

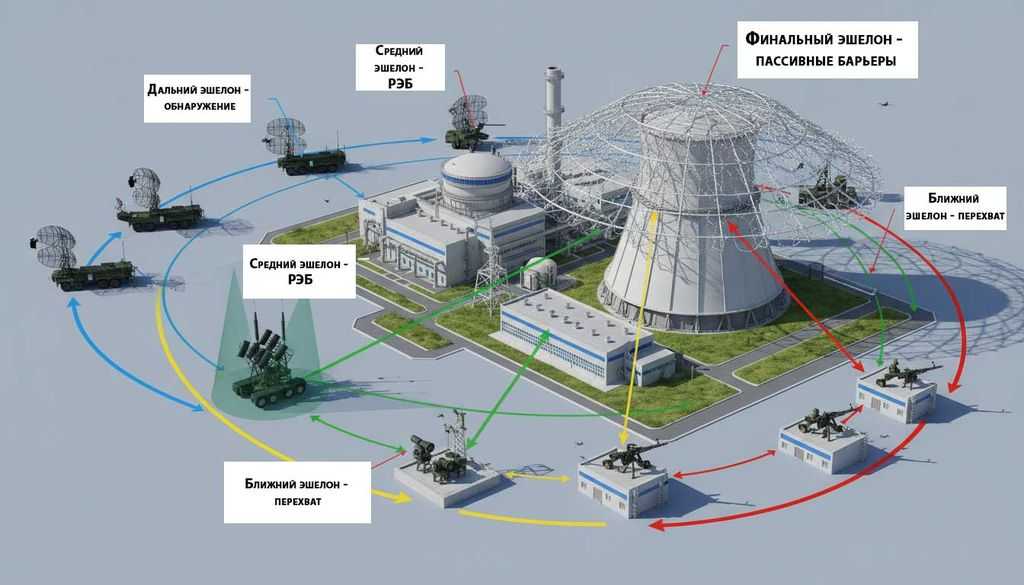

Эшелонированная защита
Ни одно средство не даёт 100% гарантии. Надёжная защита строится по эшелонированному принципу:
- Дальний эшелон — РЛС и ПВО (обнаружение за 10 — 50 км).
- Средний эшелон — РЭБ (подавление каналов управления и навигации).
- Ближний эшелон — оптико-электронные комплексы и стрелковый перехват.
- Финальный эшелон — пассивные барьеры (механический перехват на безопасном удалении).
РЭБ неэффективна против дронов с оптоволоконным управлением, инерциальной навигацией и машинным зрением. В таких случаях единственным рубежом остаются физические преграды.
Особые требования к пассивной защите АЭС
Защитные конструкции на атомных объектах должны отвечать повышенным требованиям:
- Искробезопасность — монтаж без открытого огня и сварки.
- Радиопрозрачность — отсутствие помех для систем связи и управления.
- Сейсмостойкость — до 9 баллов по MSK-64.
- Климатическая устойчивость — расчёт по СП 20.13330.2016.

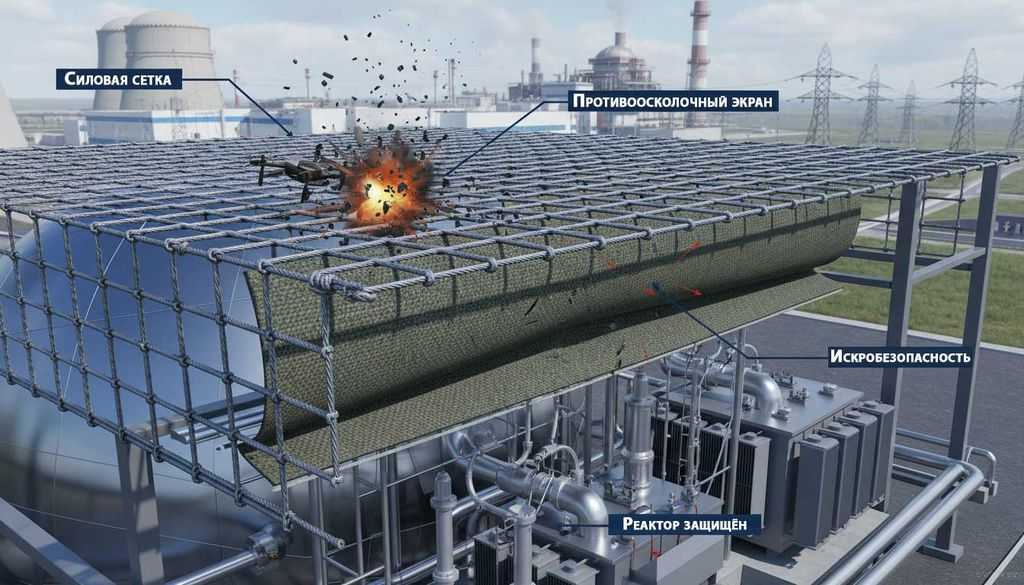

- Защита от осколков — дополнительный слой для улавливания фрагментов при взрыве.
Комплекс «Паутина» для АЭС
«Паутина» создана для перехвата крупных и скоростных беспилотников на объектах атомной отрасли. Конструкция работает по принципу многоступенчатого гашения ударной энергии:
- Первый уровень — сетка 350×350 мм из троса 4 — 6 мм (остановка аппарата, блокировка винтов).
- Второй уровень — тросовая решётка 5×5 м из каната 14 мм (распределение нагрузки).
- Третий уровень — опорные мачты и канаты 14 мм (передача усилий на фундаменты).
- Четвёртый уровень — баллистический экран (задержание осколков и шрапнели).
Конструктивные характеристики:
- Силовой каркас — канаты 14 мм с разрывным усилием 113,5 кН, мачты до 30 м.
- Распределительный контур — сеть 5×5 м из оцинкованного каната.
- Улавливающее полотно — ячейка 350×350 мм, трос 4 — 6 мм.
- Противоосколочные экраны — высокопрочное полотно за основной сеткой.
- Антикоррозия — горячее/морское цинкование 45 — 50 мкм.
- Модульность — секции 100×50, 50×40, 45×35, 25×25 м.
Преимущества «Паутины» для атомной отрасли
- Бессварной монтаж — все соединения на обжимных муфтах и резьбе, исключение искр.
- Радиопрозрачность — разреженная структура не создаёт помех для радиосистем.
- Сертифицированный перехват — остановка БПЛА до 200 кг при скорости до 250 км/ч.
- Отвод зоны взрыва — удержание дрона на безопасном расстоянии от оборудования.
- Интеграция — встраивается в существующие системы физической защиты АЭС.
Примеры защиты
Курская АЭС. Оборона усилена фортификацией периметра и многослойным барьером. Опыт показал необходимость сочетания ПВО, мачтовых комплексов обнаружения и сетчатого перекрытия ОРУ и маслохозяйства.
Объекты в Сибири и на Севере. На заводах по обогащению урана определяющее значение имеет работа барьеров при -50°C и интенсивных снегопадах. «Паутина» с морским цинкованием и снегосбрасывающей геометрией перекрыла резервуарные парки и эстакады.
Чек-лист для проектирования защиты АЭС
- Подтверждён класс опасности объекта.
- Проработаны сценарии подлёта БПЛА с учётом рельефа.
- Выполнен расчёт климатических и динамических нагрузок по СП 20.13330.2016.
- Согласованы типы опор, диаметры тросов и размеры секций.
- Составлен ППР с исключением огневых работ.
- Предусмотрены противоосколочные экраны для ёмкостей под давлением.
- Проект согласован с органами ядерной и радиационной безопасности.
- Разработан регламент плановых осмотров.
Нормативная база
Проектирование систем защиты на атомных объектах регламентируется:
- ФЗ-116 — промышленная безопасность ОПО.
- СП 542.1325800.2024 — защитные конструкции от БПЛА.
- СП 20.13330.2016 — нагрузки и воздействия.
- НП-084-15 — физическая защита радиоактивных материалов.
- ГОСТ 9.307-89 — цинковые покрытия.
FAQ
Почему РЭБ не гарантирует защиту?
Современные дроны используют оптоволоконное управление, инерциальную навигацию и машинное зрение — они нечувствительны к радиопомехам.
Как сетка предотвращает взрыв?
Она удерживает дрон на удалении 3 — 15 м от оборудования. При детонации энергия рассеивается, а осколки перехватываются экраном.
Создают ли сетки помехи?
Нет. Разреженная структура ячеек (350×350 мм и 5×5 м) радиопрозрачна.
Разрешена ли сварка при монтаже?
Нет. «Паутина» монтируется бессварным способом — на болтовых зажимах и обжимных гильзах.
Как выдерживаются снеговые нагрузки?
Расчёт выполняется по СП 20.13330.2016. Малое сечение проволоки уменьшает намерзание, запас прочности 113,5 кН предотвращает разрушение.
Комплекс «Паутина» — проверенное решение для ядерных объектов
«Паутина» — сертифицированное инженерное решение для объектов атомной энергетики.
Технические параметры:
| Характеристика | Значение |
|---|---|
| Макс. масса БПЛА | 200 кг |
| Предельная скорость | 250 км/ч |
| Несущие канаты | 14 мм (113,5 кН) |
| Ячейка полотна | 350×350 мм, трос 4 — 6 мм |
| Модульные секции | 100×50, 50×40, 45×35, 25×25 м |
| Срок службы | 20+ лет |
Система «Паутина» обеспечивает сохранность оборудования АЭС, исключает вторичные разрушения и гарантирует искробезопасность.
Для разработки индивидуального проектного решения обратитесь к специалистам. Инженеры проведут обследование, подготовят документацию и обеспечат шеф-монтаж.
