Элеваторы, зерносушильные комплексы и механизированные зерносклады составляют основу стратегической инфраструктуры агропромышленного комплекса (АПК). Потеря или дестабилизация работы крупных объектов хранения урожая напрямую угрожает национальной продовольственной безопасности.
Растущие риски применения беспилотников требуют внедрения превентивных барьеров, поэтому обеспечение безопасности складских объектов стало неотъемлемым элементом инженерно-технической укреплённости агропредприятий.
Ознакомиться с реализованными проектами можно на нашем сайте.
В состав технологической линии элеватора входят нории, ленточные транспортёры и пересыпные устройства — механизмы, которые нуждаются в надёжной изоляции от внешних угроз. С 1 сентября 2026 года начинает действовать Приказ Ростехнадзора № 137, ужесточающий нормативы взрывобезопасности для зерноперерабатывающих предприятий. Также сохраняют силу нормативы Минсельхоза по антитеррористической защите объектов АПК.
Любое инженерное вмешательство на таких объектах должно гарантировать перехват внешних угроз без возникновения искр, нагрева или других факторов, способных инициировать воспламенение пылевоздушной смеси.
В 2026 году отечественные инженеры представили модернизированный комплекс «Паутина», спроектированный для перехвата БПЛА массой до 200 кг на скоростях до 250 км/ч. Применение эластичных сетчатых заграждений и бессварных модульных несущих систем позволяет нейтрализовать угрозу в воздухе до её контакта с взрывопожароопасными элементами зернохранилища.
Почему элеваторы — приоритетная цель для БПЛА
Элеваторные комплексы привлекают особое внимание при планировании диверсионных атак из-за сочетания масштабности объёмов единовременного хранения зерновой массы и высокой чувствительности оборудования к внешним повреждениям.
Факторы уязвимости зерноперерабатывающих и зернохранящих объектов:
- Высокая взрывопожароопасность: Зерновая пыль во взвешенном состоянии обладает низкой энергией воспламенения. Любая детонация БПЛА или искрение при ударе способны спровоцировать объёмный взрыв.
- Опасность самосогревания: Разгерметизация силосников или складов напольного хранения приводит к попаданию влаги, что запускает процессы самосогревания зерна и порчи сотен тонн сыпучих грузов.
- Уязвимость связующих галерей: Транспортные галереи, в которых размещены ленточные конвейеры и элеваторные нории, представляют собой протяжённые незащищённые конструкции. Их разрушение полностью останавливает логистику внутри комплекса.

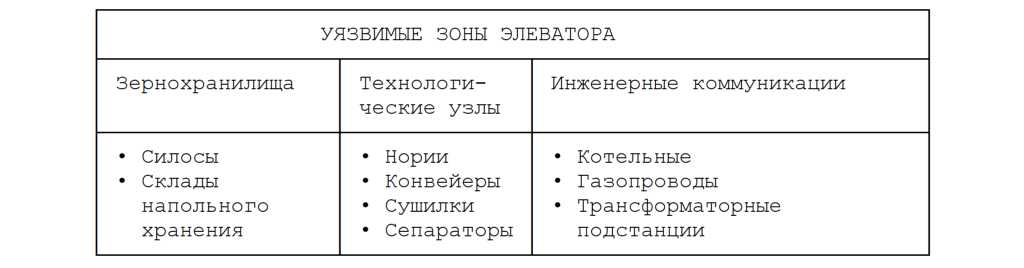

Какие элементы элеваторов требуют защиты
Проектирование систем защиты на предприятиях по хранению и переработке зерна требует детальной проработки каждого участка в отдельности. Конфигурация оборудования и степень опасности конкретного узла диктуют выбор типа барьера и способа его размещения.
| Элемент элеватора | Характер уязвимости | Последствия повреждения |
|---|---|---|
| Силосы и зерносклады | Металлические и бетонные ёмкости, протяжённые кровли | Попадание влаги, возгорание, разрушение корпуса, порча сыпучих грузов |
| Нории и транспортеры | Закрытые и открытые конвейерные галереи | Остановка перемещения зерна, возгорание пылевоздушной смеси |
| Зерносушильные комплексы | Наличие газовых или дизельных горелок | Взрыв топлива, масштабный пожар сушильного оборудования |
| Аспирационные системы | Высокая концентрация сухой пыли | Мгновенное распространение детонационной волны по цехам |
| Газопроводы и ТП | Подводящие энергосети | Остановка энергоснабжения, авария инфраструктуры |
Установка защитных конструкций гарантирует, что ударные средства не смогут достичь критически важных элементов оборудования.
Актуализация норм промышленной безопасности с 2026 года
С 1 сентября 2026 года вводится в действие пересмотренный отраслевой регламент, принятый Приказом Ростехнадзора № 137 от 23.04.2026. Нормативный акт устанавливает повышенные требования к обеспечению безопасности на объектах хранения и переработки зерна вплоть до 1 сентября 2032 года.
Основной акцент сделан на недопущении источников зажигания во взрывоопасных зонах и предотвращении вторичных факторов поражения. В связи с этим инженерные решения на элеваторах должны монтироваться без огневых работ, чтобы исключить искрообразование вблизи локаций с повышенным выделением пыли.
Руководителям и главным инженерам агропредприятий рекомендуется провести ревизию паспортов безопасности, пересмотреть регламенты проведения ремонтно-монтажных работ и внедрять средства физической защиты, полностью отвечающие требованиям искробезопасности.
Почему РЭБ недостаточна для защиты элеваторов
Основываться исключительно на системах радиоэлектронной борьбы (РЭБ) при защите зернохранилищ рискованно по нескольким техническим причинам:
- Автономность современных БПЛА: Дроны с оптической навигацией, машинным зрением и инерциальными блоками не используют радиоканалы управления и GPS, что делает их нечувствительными к помехам.
- Риск наводок в автоматике: Мощное электромагнитное излучение РЭБ способно вызывать сбои в работе чувствительных датчиков уровней, весовых систем и контроллеров аспирационных установок.
- Падение по инерции: При подавлении сигнала БПЛА не исчезает, а продолжит полёт по баллистической траектории, что может привести к его падению на зерносушилку или силос.
Пассивные заграждения функционируют непрерывно, без перерывов и необходимости в электропитании, гарантируя перехват угроз на подлёте к защищаемому объекту.
Инженерный комплекс «Паутина» для зернохранилищ
Участившиеся случаи применения беспилотников против агропромышленных объектов потребовали создания специализированного защитного комплекса. Инженерное решение «Паутина» разработано с учётом всех особенностей зернохранилищ — от запылённости до жёстких противопожарных ограничений.
Иерархия защитных элементов комплекса «Паутина»:
| № п/п | Конструктивный элемент | Назначение |
|---|---|---|
| 1 | Сетчатое полотно (ячейка 350×350 мм, трос 4 — 6 мм) | Улавливание БПЛА, блокировка несущих винтов и подвижных элементов |
| 2 | Распределительная тросовая сеть (5×5 м, трос 14 мм) | Выравнивание ударного импульса по всей площади каркаса |
| 3 | Опорные мачты и силовые канаты 14 мм | Передача усилий от нагрузки на фундаментные блоки |
| 4 | Противоосколочные барьеры | Предотвращение разлёта фрагментов и шрапнели при подрыве боезаряда |
Конструктивные особенности и инновационные решения:

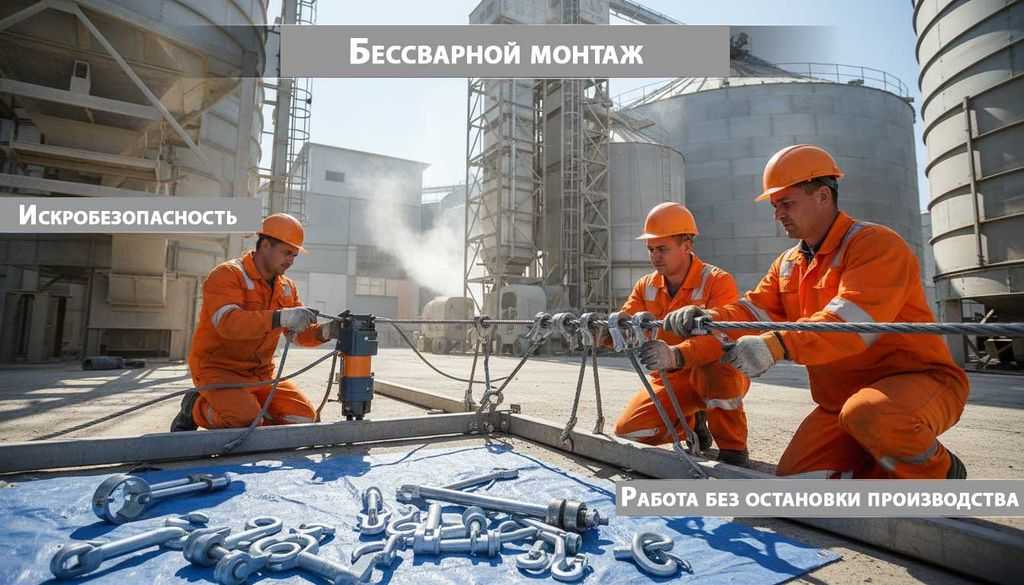

- Монтаж без искрообразования: Сборка каркаса ведётся исключительно на болтовых и обжимных соединениях, без применения электросварки. Это критически важно для объектов с высоким содержанием горючей пыли, где даже кратковременная искра может привести к взрыву.
- Защита зерновой массы от контакта с посторонними предметами: Сетчатый экран размещается над силосами и транспортными галереями, не касаясь зерна и не мешая работе оборудования. Барьер принимает на себя удар, не допуская падения обломков в хранилище.
- Долговечность в агрессивной среде: Металлические детали каркаса защищены слоем цинка толщиной 45 — 50 мкм, нанесённым методом горячего погружения. Это обеспечивает устойчивость к влаге, химическим испарениям и перепадам температур на срок от 20 лет.

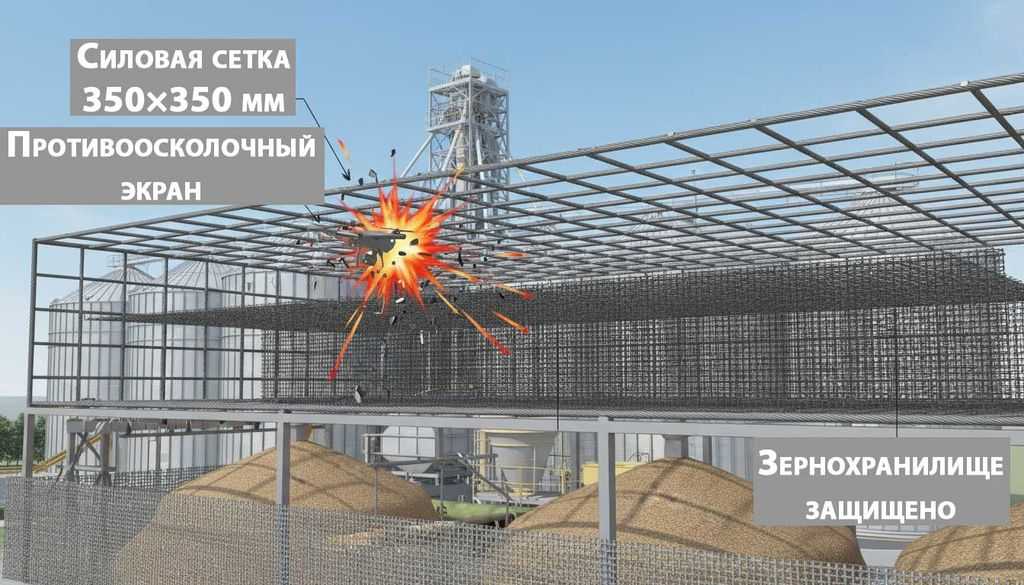

- Защита от разлёта осколков: В конструкцию заложены экраны, улавливающие мелкие фрагменты и раскалённые частицы, которые могут образоваться при взрыве боеприпаса на внешней поверхности сетки.
Почему «Паутина» эффективна для защиты зернохранилищ
Использование тросовых систем и сетчатых заграждений на складах сыпучих материалов предоставляет сельхозпроизводителям несколько важных эксплуатационных выгод:
- Полная искробезопасность: Соблюдение технологии холодного монтажа без применения открытого огня.
- Отсутствие затенённости и ветровых подпоров: Сетчатая структура не создаёт парусности, выдерживая сильные штормовые порывы ветра.
- Модульность покрытия: Секции форматов 100×50, 50×40, 45×35 и 25×25 м позволяют закрывать как точечные узлы (зерносушилки), так и протяжённые силосные корпуса.
- Экономия электроэнергии: Система не требует подключения к электрическим сетям и работает абсолютно автономно.
Технологически грамотный монтаж позволяет быстро развернуть оборонительный рубеж без остановки приёма, подработки и отгрузки зерна.
Примеры защиты элеваторов
Крупный линейный элеватор в Центральном регионе
- Характеристика: Комплекс силосного типа мощностью 50 000 тонн с развитой сетью надсилосных галерей.
- Задача: Перекрыть риски ударов по верхнему ярусу силосов и приёмным бункерам.
- Решение: Монтаж модулей 100×50 м на автономных стойках с использованием бессварных сборных соединений.
- Результат: Защищены все транспортировочные линии, работы выполнены без технологических остановок.
Портовый зерновой терминал в Южном регионе
- Особенности объекта: Работа в условиях повышенной запылённости, постоянной влажности и агрессивного воздействия солевого аэрозоля.
- Поставленная задача: Перекрыть возможность атак на погрузочные галереи и зерносушильное оборудование.
- Принятое решение: Спроектирован и смонтирован силовой каркас с цинковым покрытием 50 мкм, оснащённый полиамидными сетчатыми полотнами и противоосколочными экранами.
- Итог работы: Обеспечена надёжная защита терминала, полностью соответствующая требованиям Ростехнадзора.
Зернохранилище напольного типа в Поволжье
- Характеристика: Несколько протяжённых складов напольного хранения с лёгкими металлическими крышами.
- Задача: Предотвратить пробитие кровли и возгорание зерна.
- Решение: Перекрытие всей площади складов единым тросовым контуром с ячейкой 350×350 мм.
- Результат: Закрыто свыше 30 000 кв. м площади хранения сыпучих грузов.
Заготовительный пункт в Сибири
- Характеристика объекта: Эксплуатация зернохранилища в регионе с резко континентальным климатом, характеризующимся значительными сезонными перепадами температур и высокими снеговыми нагрузками.
- Цель работ: Гарантировать целостность несущих конструкций в условиях интенсивных снегопадов и низких температур.
- Способ достижения: Проведён проверочный расчёт пролётных конструкций по методике СП 20.13330.2016, выбраны стальные тросы диаметром 14 мм с запасом прочности, обеспечивающим разрывное усилие 113,5 кН.
- Результат: Конструкция успешно прошла зимний период без деформации несущих элементов.
Алгоритм подготовки к оснащению элеватора защитной системой
- Аудит технологических зон: Идентифицировать самые уязвимые точки (нории, зерносушилки, сушильные башни, котельные).
- Проверка на соответствие Приказу № 137: Убедиться, что проектные решения соответствуют новым нормам промбезопасности 2026 года.
- Определение климатических параметров: Выполнить расчёт ветрового и снегового давления согласно СП 20.13330.2016 с учётом месторасположения объекта.
- Исключение сварочных процессов: Предусмотреть в проекте сборку исключительно на механических соединениях без применения огневых работ.
- Подбор типоразмеров: Выбрать оптимальные габариты секций из доступной линейки (100×50, 50×40, 45×35, 25×25 м) под конкретную планировку зданий.
- Разработка календарного плана монтажа: Согласовать сроки проведения установочных работ с производственным графиком предприятия, чтобы избежать совпадения с периодами активной приёмки зерна.
Нормативная база
При формировании проектной документации на системы пассивной защиты объектов хранения зерна необходимо опираться на следующие действующие нормативные акты:
- Приказ Ростехнадзора № 137 от 23.04.2026 — закрепляет новые федеральные стандарты промышленной безопасности для зернохранилищ и перерабатывающих предприятий на период с 2026 по 2032 годы.
- ФЗ-116 «О промышленной безопасности опасных производственных объектов» — устанавливает базовые принципы обеспечения безопасности на предприятиях повышенной опасности.
- СП 542.1325800.2024 — определяет правила расчёта и проектирования защитных ограждающих конструкций от БПЛА.
- Отраслевые требования Минсельхоза (2025) — регламентируют антитеррористическую защиту объектов АПК.
- СП 20.13330.2016 — содержит нормативы по расчёту снеговых, ветровых и гололёдных воздействий на строительные конструкции.
FAQ
Почему элеваторы нуждаются в особой системе защиты от БПЛА?
Зернохранилища относятся к категории объектов повышенной взрывной опасности — мельчайшие частицы пыли во взвешенном состоянии способны детонировать даже от небольшого теплового импульса. Атака беспилотника или попадание его обломков могут спровоцировать мощный взрыв, уничтожение стратегического запаса зерна и длительную остановку предприятия. В результате возникает реальная опасность для продовольственного обеспечения обширных территорий.
Какие изменения ожидают зернохранилища с сентября 2026 года?
С 1 сентября 2026 года вступают в силу обновлённые федеральные нормы безопасности (Приказ Ростехнадзора № 137), которые усиливают требования к надзору за объектами хранения и переработки зерновых культур. Основные нововведения касаются усиления мер по предотвращению взрывов, полного исключения возможных источников возгорания и обязательного внедрения систем физической защиты от внешних угроз.
Допускается ли сварка при установке защиты на элеваторе?
Использование электросварки на территории работающего зернохранилища крайне опасно из-за взрывоопасности пылевой среды. Поэтому монтаж комплекса «Паутина» выполняется бесконтактным способом — с применением болтовых, обжимных и зажимных фиксаторов. Это гарантирует полное отсутствие искр и теплового воздействия на оборудование.
Как тросовая сетка защищает сыпучие грузы от загрязнения?
Защитный контур монтируется над кровлей и силосами. Сетка удерживает сам БПЛА и крупные элементы в воздухе, не допуская их падения внутрь зерновой массы.
Какова устойчивость системы «Паутина» к агрессивной среде?
Благодаря горячему цинкованию элементов (45 — 50 мкм) и прочным полиамидным нитям система устойчива к влаге, химикатам и служит свыше 20 лет.
«Паутина» — надёжная защита элеваторов и зернохранилищ
Надёжная защита зернохранящих предприятий невозможна без продуманных инженерных решений, учитывающих специфику взрывопожароопасных производств. Комплекс «Паутина» успешно сочетает высокую удерживающую способность, гибкость конфигурации и полное соответствие требованиям промбезопасности, достигаемое за счёт бессварочной технологии монтажа.
Базовые технические параметры защитного комплекса:
- Способность к перехвату: остановка беспилотных средств массой до 200 кг при скорости полёта до 250 км/ч.
- Типовые габариты: модули 100×50, 50×40, 45×35 и 25×25 м — выбор размера определяется площадью и конфигурацией защищаемой зоны.
- Силовой блок: основной трос 14 мм (сопротивление разрыву 113,5 кН); первичное полотно с размером ячейки 350×350 мм; дополнительный распределительный слой с шагом 5×5 м.
- Осколочная безопасность: защитные экраны, исключающие рассеивание фрагментов при взрыве.
- Защита от ржавления: горячее оцинкование слоем 45 — 50 мкм — обеспечение целостности металла в течение 20 лет и более.
Чтобы заказать экспертный аудит вашего зернохранилища, разработать проект защиты и подобрать оптимальную конфигурацию оборудования, обратитесь к специалистам.
