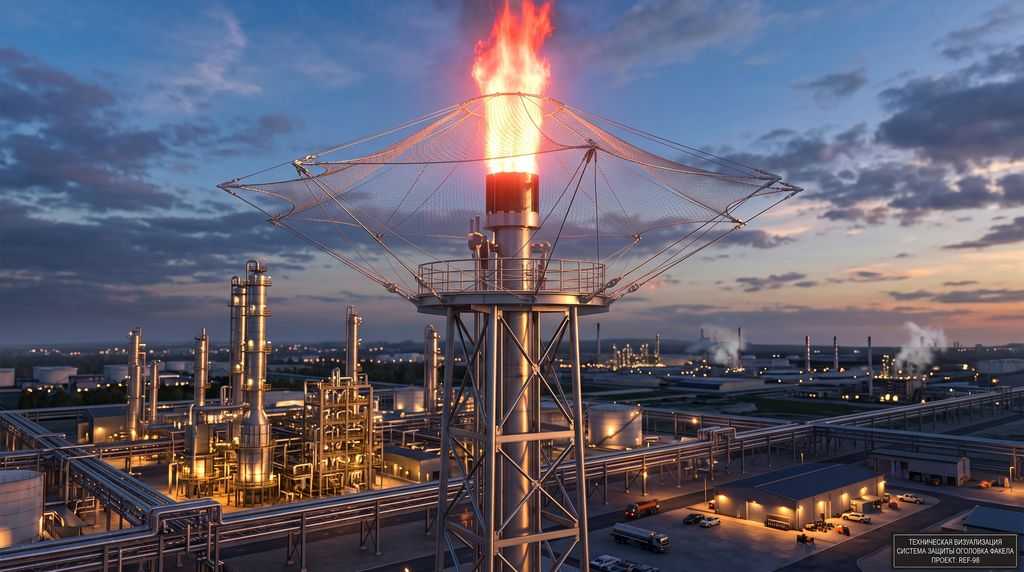

Факельные установки обеспечивают промышленную безопасность НПЗ и нефтебаз. Они служат для экстренного сброса и сжигания горючих газов. Однако точечный удар дрона по оголовку выводит из строя дежурные горелки. Вследствие этого блокируется система аварийного сброса углеводородов. В современных условиях надёжная защита факела от БПЛА становится жизненно необходимой. Комплексная защита факельных стволов НПЗ предотвращает каскадные аварии. Подробные технические решения представлены на нашем сайте.
В зоне оголовка интенсивность теплового излучения достигает экстремальных показателей. Температура воздуха и металлоконструкций здесь — от 300 до 500 °C. Поэтому синтетические полимерные материалы полностью исключены. Инженеры проектируют жаропрочные тросовые экраны. Они рассчитывают ветровые нагрузки для каждого объекта. Такие системы гарантируют безаварийную эксплуатацию в Поволжье, на Урале и в Сибири.
Почему факельные установки уязвимы для БПЛА
Факельные установки уязвимы из-за огромной высоты и открытости оголовка. Удар дрона разрушает запальные горелки. Это парализует аварийный сброс технологических газов.
Высотные стволы возвышаются над землёй на 80 — 120 метров. Их силуэты отчётливо выделяются на фоне неба. Поэтому операторы ударных БПЛА легко идентифицируют факел как приоритетную цель. Вместе с тем факельная установка выполняет критическую функцию. Она непрерывно утилизирует избыточное давление с колонн и реакторов. Выход из строя горелок блокирует автоматическое воспламенение сбрасываемых газов.
В результате несгоревшие токсичные газы опускаются к технологическим площадкам. Это создаёт угрозу отравления персонала и объёмного взрыва. Кроме того, в зоне оголовка температура достигает 300 — 500 °C. Обычные средства защиты мгновенно теряют несущую способность. Именно поэтому укрытие факельной установки от дронов требует огнестойких материалов.
Уязвимые элементы факельных установок
Факельная система состоит из нескольких узлов повышенной уязвимости. Поражение любого из них ведёт к аварийной остановке комплекса.
| Элемент установки | Высотная отметка | Характер воздействия БПЛА | Риски для производства |
|---|---|---|---|
| Оголовок факела | 80 — 120 м | Прямой таранный удар, кумулятивный подрыв | Потеря розжига, загазованность территории |
| Факельный ствол | От 0 до 120 м | Осколочное поражение, деформация обечайки | Нарушение тяги, потеря устойчивости трубы |
| Опорные конструкции | По всей высоте | Перебивание вант, таран опорных ног | Обрушение высотного сооружения |
| Кабели и КИПиА | Вдоль ствола | Перерубание жил, разрушение датчиков пламени | Потеря контроля параметров факела |
Оголовок факела
Оголовок располагается на верхней оконечности металлического ствола. Здесь находятся наконечник, дежурные горелки и запальные трубки. Также здесь установлены термопары и системы электророзжига.
Тонкостенные трубы подачи запального газа уязвимы даже для лёгких осколков. Удар дрона сминает сопла и обрывает линии подачи топлива. Вследствие этого дежурная горелка гаснет. Быстрый повторный запуск невозможен. Факел теряет готовность к приёму залповых сбросов.
Факельный ствол
Факельный ствол — это вертикальная стальная труба большого сечения. Он отводит горючие газы на безопасную высоту. Ствол обеспечивает контролируемое рассеивание газов в атмосфере.
Прямое воздействие тяжёлого БПЛА способно пробить стенку трубы. В месте пробоя возникает неконтролируемое факельное горение под давлением. Локальный перегрев металла приводит к деформации ствола.
Опорные конструкции
Высотные стволы удерживает жёсткая А-образная опора. Либо развитая вантовая система. Ванты — это предварительно натянутые стальные канаты высокой прочности.
Боковой таранный удар перебивает или ослабляет натяжение троса. Следовательно, ствол теряет устойчивость при сильных порывах ветра. Повреждение опор грозит полным падением сооружения на завод.
Системы управления и КИПиА
Вдоль ствола проложены кабельные трассы контрольно-измерительных приборов. Датчики пламени и пирометры передают сигналы в операторную.
Поражение кабельной эстакады приводит к потере контроля над процессом. Автоматика переходит в аварийный режим. Это блокирует работу технологических печей. Повреждение КИПиА останавливает весь технологический цикл.
Термостойкие тросовые сетки — решение для защиты факелов
Недопустимость полимеров
Для защиты наземных резервуаров часто используют капроновые сети. Однако вблизи факельного оголовка полимеры применять запрещено. Синтетические волокна размягчаются уже при 120 — 150 °C. При 200 °C они плавятся и воспламеняются.
Тепловое излучение факела прогревает воздух до 500 °C. Полимерное полотно расплавится за минуты. Прямой контакт с пламенем не нужен. Капли горящего пластика упадут вниз и спровоцируют пожары. Поэтому защита факелов строится исключительно на металлической основе.
Термостойкий трос 4 — 6 мм
Основной элемент защитного барьера — термостойкий трос диаметром 4 — 6 мм. Его изготавливают из жаропрочных сплавов или нержавеющей стали. Температура плавления нержавеющей стали превышает 1400 °C.
Следовательно, канат сохраняет прочность при нагреве до 800 °C. Термостойкая сетка от БПЛА надёжно улавливает ударные аппараты. Размер ячейки 150×150 мм исключает пролёт винтомоторных групп. Тросы перераспределяют динамический импульс по всей площади экрана.
Расчёт температурного расширения
Металлы подвержены расширению при нагреве. Стальной канат длиной 20 метров удлиняется на несколько сантиметров при 400 °C. Температурное расширение приводит к провисанию полотна.
Провисшая сетка колеблется на ветру. Она рискует коснуться дежурной горелки. Напротив, при остывании трос сжимается. Это создаёт опасные перегрузки на анкеры. Поэтому инженеры оснащают контур термокомпенсаторами. Компенсаторы поддерживают стабильное натяжение при любых скачках температуры.
Ветроустойчивость и расчёт нагрузок
Ветровой напор на высоте
С высотой скорость воздушных потоков возрастает. На высоте 100 метров ветровой напор достигает колоссальных значений. Порывы шквального ветра нередко достигают 40 — 45 м/с.
Монтаж сетки увеличивает парусность ствола. Проектировщики точно рассчитывают коэффициент проницаемости полотна. Сетка с ячейкой 150×150 мм снижает сопротивление на 80%. Это несопоставимо со сплошными конструкциями.
Расчёт такелажа и опор
Силовые канаты передают усилия на несущий ствол. Специалисты выполняют расчёт такелажа по предельным состояниям. Такелаж включает коуши, талрепы и омега-образные скобы.
Опорные кольца монтируют на ствол с помощью фрикционных зажимов. Такая конструкция исключает повреждение стенки трубы. Дополнительно инженеры усиливают вантовые растяжки. Это компенсирует возникающие крутящие моменты.

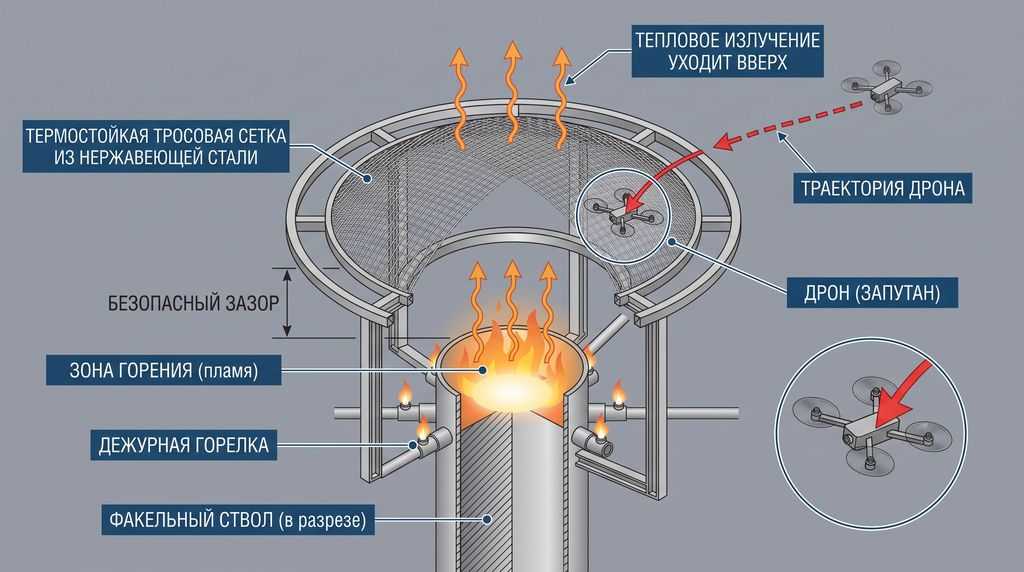

Безопасная зона
Защитные экраны размещают на удалении от зоны горения. Минимальное расстояние до пламени рассчитывают по методике теплового излучения. Безопасная зона гарантирует работу конструкции без перегрева.
При этом полотно не должно нарушать рассеивание газов при авариях. Сетка формирует барьер над горелками и датчиками КИПиА. Она перехватывает пикирующие дроны до их контакта с оборудованием.

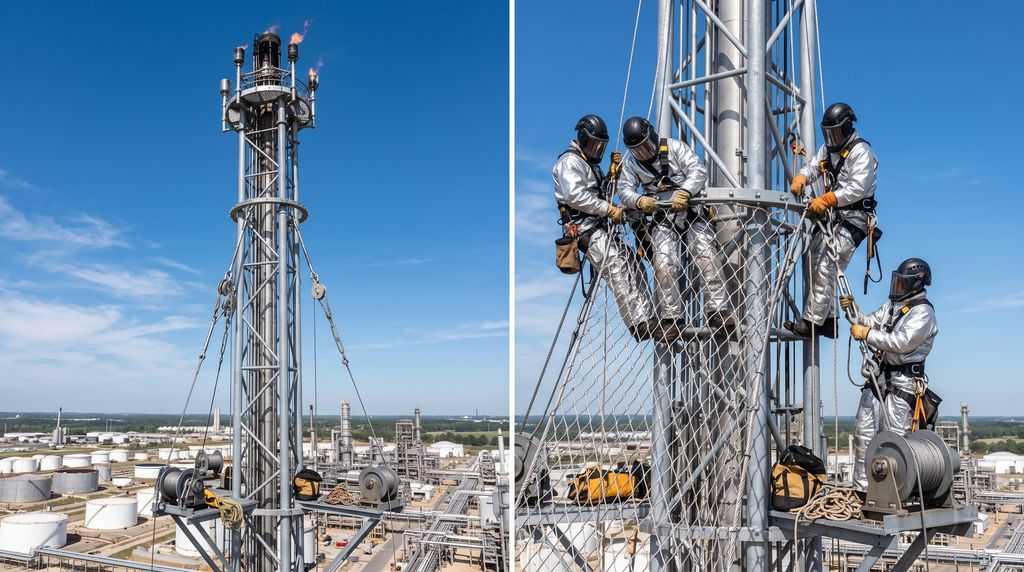

Монтаж на действующих объектах
Монтажные работы на высоте в условиях действующего НПЗ требуют высокой квалификации. Технические регламенты определяют строгий порядок операций.
- Бессварной монтаж: Все элементы каркаса собирают на болтах и зажимах. Это исключает возникновение искр в загазованной зоне.
- Работа без остановки производства: Монтаж ведут поэтапно без глушения факела. Предприятие сохраняет непрерывный цикл переработки сырья.
- Согласование с Ростехнадзором: Проект проходит экспертизу промышленной безопасности. Эксперты проверяют устойчивость ствола с учётом новых нагрузок.
- Учёт теплового излучения: Верхолазы применяют теплоотражающее снаряжение и экраны. Монтаж вблизи оголовка координируют с технологическими службами.
Чек-лист для проектирования защиты факела
Перед утверждением проектной документации проверьте следующие пункты:
- Определена высота факельного ствола и тип опорной системы?
- Проведён расчёт температуры в зоне оголовка (300 — 500 °C)?
- Исключены ли полимерные материалы из конструкции?
- Выбран ли термостойкий трос (нержавеющая сталь, жаростойкий сплав)?
- Рассчитано ли температурное расширение и предусмотрены компенсаторы?
- Выполнен ли расчёт ветровых нагрузок для высотной отметки?
- Определена ли безопасная зона до языков пламени?
- Согласован ли проект с Ростехнадзором?
Нормативные требования
Проектирование укрытий для факельных установок базируется на строгих нормативных актах:
- СП 542.1325800.2024: Свод правил определяет методику расчёта защитных сооружений от ударов БПЛА.
- Федеральный закон № 116-ФЗ: Регулирует вопросы промышленной безопасности ОПО высшего класса.
- Федеральный закон № 35-ФЗ: Устанавливает антитеррористические требования для предприятий ТЭК.
- СП 20.13330.2016: Утверждает правила расчёта ветровых, гололёдных и снеговых нагрузок.
- Правила безопасности в нефтяной и газовой промышленности: Регламентируют безопасное устройство и эксплуатацию факельных систем.
Практические примеры реализации
Пример 1: Факельная установка на НПЗ в Поволжье
На крупном НПЗ в Поволжье защитили факельный ствол высотой 110 метров. Задачей было экранирование оголовка от таранных ударов тяжёлых дронов.
Инженеры смонтировали пространственный зонт из нержавеющего каната с относом 3,5 метра. Установка прошла без остановки технологических установок гидрокрекинга и риформинга. Конструкция выдержала осенние штормовые ветры с порывами до 34 м/с.
Пример 2: Газоперерабатывающий комплекс в Сибири
На предприятии по переработке углеводородов в Сибири защитили вантовую факельную систему. Сложность представляли морозы до −50 °C и мощное тепловое излучение.
Проектировщики применили тросы из жаростойкого сплава с пружинными компенсаторами. Система прошла проверку Ростехнадзора и надёжно защищает дежурные горелки завода.
Защита факелов — термостойкость и надёжность
Защита факельных установок от атак БПЛА требует специализированных расчётов и нестандартных материалов. Высокая температура и штормовые ветры исключают применение синтетических сетей.
Только жаростойкие стальные канаты и бессварные соединения гарантируют безопасность высотного объекта. Правильно рассчитанный безопасный зазор предотвращает повреждения горелок и ствола. Это обеспечивает бесперебойную утилизацию газов и безаварийную работу предприятия.
| Компонент | Характеристика |
|---|---|
| Типоразмеры модулей | 25×25 м, 45×35 м, 50×40 м, 100×50 м |
| Несущий трос | Ø 14 мм, ячейка 5×5 м, прочность 113,5 кН |
| Термостойкая сетка | Ø 4 — 6 мм, ячейка 150×150 мм, нержавеющая сталь |
| Противоосколочный экран | Арамидное полотно (для зон вне прямого нагрева) |
| Антикоррозия | Горячее цинкование 45 — 50 мкм |
| Срок службы | 20+ лет |
Квалифицированные инженеры выполнят обследование факельной системы и проведут прочностные расчёты. Чтобы заказать расчёт ветроустойчивости и проект защиты факела, свяжитесь с нами.
