Современные деловые центры Москвы, Санкт-Петербурга и Екатеринбурга невозможно представить без сплошных стеклянных оболочек. Панорамные фасады дают максимум естественного света, формируют узнаваемый силуэт здания и подчёркивают статус проекта. Но именно эта архитектурная выразительность обернулась уязвимостью: кинетическое воздействие воздушной цели способно за считанные секунды превратить хрупкую светопрозрачную оболочку в груду осколков.
Обрушение массивных стеклянных модулей и мелких фрагментов с высоты сотен метров — прямая угроза для людей внизу и серьёзный материальный ущерб. Ознакомиться с инженерными решениями и полным спектром систем физической безопасности можно на нашем сайте.
Классические методы охраны высотных объектов — КПП, видеонаблюдение, радиоэлектронная борьба — не дают стопроцентной гарантии от физического проникновения воздушных целей в прозрачную оболочку. Подавление каналов связи или спутниковой навигации не гарантирует отвод дрона: потерявший управление аппарат продолжает полёт по инерции или пикирует на лицевую плоскость. Именно поэтому комплексное экранирование стеклянных фасадов и инженерная защита витражей выходят на первый план.
Проектировщикам, девелоперам и главным инженерам нужны конструктивные методы пассивной физической защиты, способные перехватить кинетический удар на безопасном удалении от стекла, предотвратить образование вторичных осколков и при этом сохранить безупречный архитектурный облик высотного здания.
Почему стеклянные фасады уязвимы для БПЛА
Стеклянные оболочки небоскрёбов уязвимы для дронов по трём причинам: высокая энергия столкновения, точечное приложение динамической нагрузки к хрупкому материалу и эффект высотного ветрового подпора, вызывающий масштабный разлёт осколков.
Современные высотные здания проектируются с учётом статических и динамических нагрузок от ветра, сейсмических колебаний и собственного веса конструкций. Однако расчётные модели фасадных систем не предусматривают сосредоточенного высокоскоростного удара твердотельного объекта массой от 2 до 10 кг, движущегося со скоростью 100 — 180 км/ч.
Энергия столкновения рассчитывается по классической формуле: масса аппарата, умноженная на квадрат скорости и разделённая пополам. Для дрона массой 4 кг, летящего со скоростью 120 км/ч (около 33 м/с), эта величина составляет примерно 2220 джоулей. Вся она передаётся за микросекунды на площадь сечения жёстких металлических компонентов аппарата — электродвигатели, раму, аккумуляторы.
Основные факторы риска при атаке на светопрозрачный фасад:
- Разрушение стеклянных модулей: При прямом контакте энергия столкновения многократно превышает предел локальной прочности закалённого стекла. Происходит локальный пробой внешнего слоя, после чего ударная волна разрушает дистанционную рамку и внутреннее стекло, вызывая лавинообразное разрушение всего блока площадью от 4 до 9 кв. м.
- Массивное падение осколков: Даже при использовании многослойного безопасного стекла (триплекс) энергия динамического удара приводит к расслоению полимерной плёнки PVB или EVA. Фрагменты стекла, масса которых для одного двухкамерного фасадного блока достигает 150 — 300 кг, срываются вниз.
- Угроза для людей и городской среды: При падении с высоты 50 — 200 метров даже мелкие фракции стекла массой 50 — 100 граммов достигают критической скорости свободного падения, превращаясь в поражающие элементы. Под угрозой оказываются пешеходные зоны, входные группы, стилобаты, транспортные узлы и автостоянки.
- Нарушение герметичности и аэродинамический удар: Разрушение плоскости остекления нарушает расчётный ветровой контур небоскрёба. Возникает аэродинамический ветровой подпор: воздушный поток со скоростью до 30 — 40 м/с на верхних отметках врывается во внутренние помещения офисов, провоцируя отрыв подвесных потолков, повреждение инженерных сетей, нарушение работы систем дымоудаления и автоматического пожаротушения.
- Колоссальные сроки и стоимость восстановления: Замена крупноформатного структурного стеклянного модуля на высоте требует привлечения промышленных альпинистов высокой квалификации, использования фасадных люлек повышенной грузоподъёмности или тяжёлых кранов с вакуумными траверсами. Срок поставки спецстекла с формулой шелкографии и триплексации может составлять от 3 до 6 месяцев.
В современных градостроительных реалиях превентивное экранирование панорамных элементов перестаёт быть факультативной опцией и переходит в разряд обязательных инженерных мероприятий для обеспечения непрерывности бизнеса и безопасности людей.
Какие элементы фасадов защищают тросовыми экранами
Экранирующие системы разрабатываются с учётом зонирования лицевой плоскости и геометрической сложности здания. Защитные модули адаптируются под различные светопрозрачные узлы.
| Зона здания | Тип остекления | Характер угрозы | Особенности защитного экрана |
|---|---|---|---|
| Главный фасад | Структурное / полуструктурное | Горизонтальный удар дронов самолётного и коптерного типа | Модульные сетки на относе 0,8 — 1,2 м |
| Нижние этажи и стилобат | Спайдерные системы | Таранные атаки малоразмерных FPV-дронов | Усиленные канаты, интеграция с противоосколочным полотном |
| Атриумы и фонари | Зенитные фонари, купола | Пикирующие траектории, сброс боеприпасов | Горизонтальные и наклонные сетки с преднатяжением |
| Угловые панорамные зоны | Витражи от пола до потолка | Боковые векторы атаки под острыми углами | Консольные выносные конструкции с демпферами |
Светопрозрачные фасады
Структурное остекление, где стекло крепится к внутреннему алюминиевому или стальному каркасу исключительно с помощью конструкционного силиконового герметика, не имеет внешних металлических прижимных планок. Стеклянная поверхность является полностью открытой. Внешний экран монтируется на выносных кронштейнах, устанавливаемых в межэтажных зонах. Он перехватывает аппарат до момента его соприкосновения с поверхностью внешнего стекла, гася энергию столкновения за счёт контролируемого упругого удлинения каната.
Для фасадов со спайдерным остеклением, где тяжёлые стёкла фиксируются через шарнирные болты-рутели к пространственным фермам, прямое попадание в несущий спайдер или узел фиксации способно вызвать прогрессирующее обрушение целого вертикального каскада остекления. Экранирующая конструкция формирует пространственный барьер, предотвращающий точечный удар в чувствительные металлические коннекторы.
Атриумы и зимние сады
Атриумы современных бизнес-центров и торгово-офисных комплексов перекрываются масштабными светопрозрачными фонарями. Главную опасность здесь представляют вертикальные и крутонаклонные траектории подлёта дронов. Поскольку зенитное остекление находится непосредственно над открытыми общественными пространствами с постоянным скоплением людей, любое повреждение стекла ведёт к немедленным жертвам.
Тросовые системы для атриумов монтируются над плоскостью наклонного остекления. Применяется преднатянутая сетка из высокопрочной нержавеющей стали с ячейкой 150×150 мм. Она рассчитывается не только на остановку аппарата, но и на сохранение несущей способности при наложении снеговой нагрузки в зимний период.
Витражные окна и панорамные балконы
Витражные конструкции представительских офисов, переговорных и VIP-террас часто имеют увеличенную площадь остекления с применением осветлённого стекла (Optiwhite). Экранирование таких зон выполняется с помощью индивидуальных модульных панелей, интегрированных в несущий торец межэтажной железобетонной плиты. Конструкция рассчитывается таким образом, чтобы не создавать помех для работы фасадных моек и систем обслуживания здания (BMU — Building Maintenance Units).

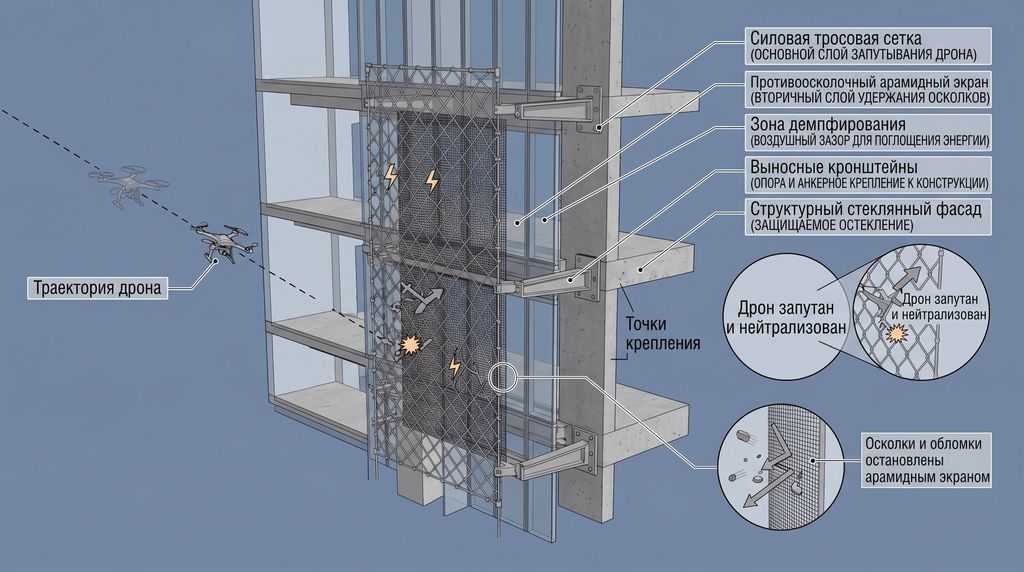

Конструкция тросового экрана для фасада
Конструктивная схема представляет собой многоуровневую инженерную систему, состоящую из несущей подсистемы, демпфирующего полотна и улавливающего слоя.
| Уровень защиты | Элемент | Функция | Особенность |
|---|---|---|---|
| 1 | Силовое полотно | Первичное демпфирование и гашение энергии | Канат Ø 4 мм, ячейка 150×150 мм |
| 2 | Противоосколочный арамидный экран | Улавливание обломков, батарей, мелких фракций | Монтируется за тросовой сеткой |
| 3 | Зона демпфирования (0,5 — 1,5 м) | Динамический прогиб без касания фасада | Рассчитывается индивидуально |
| 4 | Выносные кронштейны / Спайдерные узлы | Передача нагрузок на ж/б перекрытия | Крепление к несущим конструкциям |
| 5 | Плоскость структурного остекления | Защищаемый объект | Не получает прямого удара |
Тросовое полотно
Основой первичного барьера служит сетка плетёной или обжимной конструкции из высокопрочной стали.
- Диаметр троса: Оптимальным значением для фасадных решений является канат диаметром 4 мм (конструкция 7×7 или 1×19). Элементы меньшего сечения подвержены пластическому разрыву при столкновении с тяжёлыми двигателями аппарата, а большего — существенно увеличивают парусность и визуальную заметность.
- Размер ячейки: Шаг 150×150 мм выбран на основе аэродинамических продувок и баллистических испытаний. С одной стороны, ячейка надёжно перехватывает большинство коммерческих и ударных дронов (размах лучей и винтов которых превышает 250 — 350 мм), с другой — снижает ветровое сопротивление системы на 85% по сравнению со сплошными конструкциями.
- Упругая деформация: Полотно работает в диапазоне упругих деформаций. При столкновении происходит перераспределение нагрузки между продольными и поперечными нитями через узловые зажимы, рассеивая вектор удара по всей площади защитной секции.
Крепление к фасаду
Нагрузка от столкновения не должна передаваться на хрупкие элементы фасадной подсистемы (алюминиевые стойки и ригели).
- Опорные точки: Все кронштейны крепятся исключительно к несущим железобетонным перекрытиям или стальным колоннам каркаса высотного здания с использованием клиновых или химических анкеров повышенной надёжности.
- Конструкция кронштейна: Применяются трубчатые или пространственные консольные кронштейны из конструкционной стали с антикоррозийным покрытием. Вылет кронштейна обеспечивает проектный зазор (отноc) от 0,5 до 1,5 метра от внешней грани стеклянного модуля.
- Спайдерные узлы и шарниры: Для компенсации температурных расширений здания и ветровых пульсаций узлы фиксации оснащаются шарнирными креплениями и тарельчатыми пружинными демпферами. Это предотвращает возникновение пиковых усталостных напряжений в металле.
- Терморазрыв: В узлах примыкания кронштейнов к бетону используются полиамидные термоизолирующие прокладки, предотвращающие образование мостиков холода и промерзание конструкций внутри помещений.
Противоосколочный экран
Поскольку дрон при ударе о стальной трос на высокой скорости фрагментируется на множество мелких компонентов (осколки корпуса, карбоновые винты, фрагменты литий-полимерных аккумуляторов), одной крупноячеистой сетки недостаточно для обеспечения полной безопасности.
Вторым рубежом выступает высокопрочное арамидное полотно или мелкоячеистая полимерная сетка сверхвысокомолекулярного полиэтилена (СВМПЭ). Этот слой монтируется непосредственно за тросовой сеткой на расстоянии 50 — 100 мм от неё.
Функции противоосколочного экрана:
- Полное улавливание мелких фрагментов дрона, препятствующее их рикошету в стеклянный модуль.
- Локализация зоны возможного возгорания при воспламенении повреждённых аккумуляторов.
- Улавливание наружных осколков стекла в случае его локального растрескивания от акустической волны.
- Исключение падения опасных предметов вниз на тротуары и входные группы.
Внешнее демпфирование удара — ключевой принцип
Типичное заблуждение — монтаж жёстких решёток вплотную к светопрозрачной панели. При столкновении такая преграда мгновенно передаёт импульс через точки фиксации на каркас, вызывая динамический изгиб профилей и мгновенное разрушение стекла от внутренних напряжений.
Единственно эффективная механика сохранения остекления — это внешнее пространственное демпфирование удара.
Работа демпфирования — это интеграл силы сопротивления по пути торможения. Чем больше путь торможения (глубина динамического прогиба), тем меньше максимальная пиковая сила, воздействующая на анкеры и каркас здания. При относе экрана в 1 метр путь плавного торможения составляет 0,6 — 0,8 метра. Время взаимодействия увеличивается с сотых долей секунды до десятых, что снижает пиковую ударную нагрузку в 10 — 15 раз.
По этому принципу современные экранирующие системы для фасадов работают аналогично авиафинишёрам палубной авиации: кинетическая энергия летящего тела трансформируется в потенциальную энергию упругого растяжения высокопрочной стали и рассеивается в узловых соединениях полотна.
Расчёт динамического прогиба
Ключевым параметром при проектировании является динамический прогиб. Система признаётся эффективной только в том случае, если максимальный прогиб под действием расчётной массы и скорости аппарата строго меньше геометрического расстояния (относа) до поверхности стекла.
Если вынос составляет 1,0 м, то расчётный максимальный прогиб не должен превышать 0,7 — 0,8 м, оставляя гарантированный зазор безопасности не менее 200 мм.
Величина прогиба регулируется предварительным натяжением, геометрией ячейки и установкой специализированных концевых энергопоглотителей (демпферов скольжения или пружинных компенсаторов) в точках анкеровки. Индивидуальный расчёт выполняется в специализированных комплексах с использованием метода конечных элементов (МКЭ) с учётом нелинейности деформаций.
Преимущества тросовых экранов для фасадов
По сравнению с альтернативными вариантами защиты (бронированные стеклопакеты, навесные перфорированные металлокассеты, внешние жалюзи-брисоли) пространственные системы обладают комплексом неоспоримых преимуществ:
| Параметр | Тросовые экраны | Бронестекло (BR4–BR6) | Перфорированные ламели |
|---|---|---|---|
| Вес конструкции | 1,5 — 3,5 кг/м² | 60 — 120 кг/м² | 15 — 25 кг/м² |
| Светопропускание | 95 — 97% | 60 — 75% | 30 — 50% |
| Ветровая нагрузка | Минимальная | Штатная | Критически высокая |
| Влияние на архитектуру | Невидимы с 50 м | Искажение оптики | Полное изменение облика |
| Монтаж на готовый фасад | Без усиления каркаса | Невозможен без переборки здания | Требует усиления стоек |
- Сохранение авторского замысла: Благодаря малому сечению каната (4 мм) и открытой структуре ячейки (150×150 мм), экранирующая система практически незаметна для человеческого глаза с расстояния более 40 — 50 метров. Она не нарушает геометрию небоскрёба, задуманную архитектурным бюро, не перекрывает дневной свет и не искажает панорамный обзор изнутри офисных помещений (потери естественного освещения составляют менее 3%).
- Минимальные статические нагрузки на каркас: Собственная масса полотна с узлами фиксации составляет не более 2,5 — 3,5 кг на квадратный метр. Это несопоставимо с защитными бронированными стеклопакетами триплекс класса BR4 — BR6, вес которых достигает 90 — 140 кг/м², что требует полной переработки конструктива здания и колоссальных затрат на усиление несущих колонн и фундаментов.
- Всепогодность и сопротивление ветровому подпору: На высотах свыше 100 метров ветровое давление может достигать 0,8 — 1,5 кПа (по СП 20.13330.2016). Сплошные щиты или мелкие жалюзи создают эффект паруса, способный сорвать элементы фасада при штормовом ветре. Тросовая сетка обладает минимальным коэффициентом лобового сопротивления, свободно пропуская воздушные потоки и не создавая аэродинамического гула, вибраций и свиста.
- Долговечность в агрессивной городской среде: Применение технологии горячего цинкования толщиной покрытия 45 — 50 мкм либо использование нержавеющей канатной стали марки AISI 316 гарантирует устойчивость системы к смогу, реагентам, солевым туманам и перепадам температур от −50 °C до +60 °C со сроком службы свыше 20 лет без потери упруго-прочностных характеристик.
- Высокая ремонтопригодность: При локальном инциденте нет необходимости демонтировать систему целиком. Повреждённые канаты, зажимы или арамидные секции заменяются локально силами звена промышленных альпинистов в течение одной рабочей смены.
Чек-лист для проектирования защиты фасада
Перед утверждением проектной документации проверьте следующие пункты:
- Определён тип остекления (структурное, спайдерное, витражное)?
- Проведён расчёт энергии столкновения для расчётного типа аппарата?
- Выполнен динамический расчёт прогиба под ударом?
- Определён безопасный относ экрана от плоскости стекла?
- Предусмотрены противоосколочные экраны для улавливания осколков?
- Рассчитаны ветровые и снеговые нагрузки по СП 20.13330.2016?
- Согласован проект с архитектурным надзором?
- Разработан регламент обслуживания и замены повреждённых секций?
Нормативные требования и проектирование
Проектирование систем защиты фасадов высотных и уникальных зданий осуществляется на стыке нескольких направлений нормативной базы: строительной климатологии, механики светопрозрачных конструкций и антитеррористической защищённости.
- СП 542.1325800.2024
Специализированный свод правил, регламентирующий проектирование инженерно-технических систем защиты объектов от несанкционированного применения БПЛА. Документ определяет порядок расчёта зон перехвата, уровни защищённости зданий, допустимые расстояния относа экранов и требования к физико-механическим свойствам задерживающих преград. - Федеральный закон № 35-ФЗ «О противодействии терроризму»
Устанавливает базовые обязательства собственников, девелоперов и эксплуатирующих организаций по оснащению мест массового пребывания людей и критически важных объектов административного назначения инженерно-техническими средствами пассивной защиты. - СП 20.13330.2016 «Нагрузки и воздействия»
Определяет методику расчёта ветрового давления, аэродинамических коэффициентов, пульсационных составляющих ветровой нагрузки на высотных отметках, а также гололёдных нагрузок на тросовые конструкции в зимний период эксплуатации. - ГОСТ Р 56926-2016 «Конструкции фасадные светопрозрачные зданий и сооружений»
Регулирует требования к надёжности крепления фасадных элементов, сохранности теплотехнических характеристик ограждающих конструкций, водонепроницаемости узлов проходки анкеров и исключению термомостов при монтаже внешних систем.
Инженерный проект обязательно включает статический расчёт несущих кронштейнов, динамический расчёт удара в программных комплексах (Ansys, LS-DYNA или Nastran), а также раздел согласования с Главным управлением архитектуры и градостроительства для сохранения исторического и утверждённого визуального регламента городской среды.
Практические примеры интеграции систем на высотных объектах
Пример 1: Деловая высотная башня (Москва)
- Объект: 42-этажное офисное здание со структурным остеклением фасада.
- Задача: Защита фасадного контура с 4 по 18 этажи (зона наиболее вероятных боковых атак в плотной застройке) без изменения внешнего вида здания.
- Решение: Проектирование и монтаж экрана из канатов Ø 4 мм с шагом 150×150 мм на консольных спайдер-кронштейнах с относом 1,1 м от плоскости стекла. Крепление выполнено химическими анкерами в торцы межэтажных монолитных плит толщиной 250 мм.
- Результат: Фасад полностью сохранил светопропускание и внешний глянец. Расчётное снижение ветрового шума достигнуто за счёт применения демпфирующих полиуретановых втулок в узлах натяжения.
Пример 2: Общественно-деловой комплекс с атриумом (Санкт-Петербург)
- Объект: Административное здание с центральным стеклянным атриумом площадью 1200 кв. м.
- Задача: Защита зенитного фонаря от вертикально пикирующих дронов и предотвращение падения осколков на центральную площадь атриума.
- Решение: Установка пространственной двухъярусной системы: верхний ярус — предварительно натянутая стальная сетка с цинковым покрытием 50 мкм, нижний ярус — комбинированный противоосколочный экран из арамидного полотна с гидрофобной пропиткой.
- Результат: Обеспечена 100% защита внутреннего пространства от возможного падения фрагментов и разбитого стекла при сохранении расчётных норм инсоляции атриума.
Защита фасадов — безопасность без компромиссов для архитектуры
Защита стеклянных фасадов высотных офисных и административных зданий от беспилотных летательных аппаратов не требует превращения архитектурных доминант в глухие бетонные бункеры. Современная инженерная мысль предлагает сбалансированное решение: модульные пространственные экраны, работающие по законам контролируемого упругого демпфирования.
Перехват угрозы на относе от 0,5 до 1,5 метров исключает прямой динамический контакт с хрупкой плоскостью остекления, снижает пиковые разрушающие усилия на каркас здания и полностью решает задачу предотвращения масштабного разрушения стеклянных модулей. Интеграция высокотехнологичных противоосколочных экранов на базе арамидных волокон гарантирует улавливание как обломков аппарата, так и потенциальных осколков стекла, обеспечивая полную безопасность находящихся внизу людей и автотранспорта.
Сводные технические характеристики экранирующей системы
| Компонент | Характеристика |
|---|---|
| Тросовое полотно | Высокопрочный канат Ø 4 мм, размер ячейки 150×150 мм |
| Крепление | Спайдерные шарнирные узлы, усиленные анкерные группы в торец перекрытий |
| Противоосколочный экран | Арамидное полотно с водоотталкивающей пропиткой и УФ-стабилизацией |
| Антикоррозионная защита | Горячее цинкование толщиной 45 — 50 мкм или сталь марки AISI 316 |
| Срок службы системы | 20+ лет в условиях умеренного и холодного климата |
Для выполнения профессионального аудита вашего объекта, разработки расчётной модели динамического прогиба под проектные нагрузки и подбора оптимальных узлов крепления к несущим конструкциям высотного здания свяжитесь с нами — сертифицированные инженеры разработают проектное решение, полностью адаптированное под архитектуру и условия эксплуатации вашего фасада.
