Гидроэлектростанции и сопутствующие гидротехнические объекты входят в число важнейших элементов энергетической инфраструктуры страны. От их бесперебойной работы зависит стабильность энергоснабжения целых регионов и промышленных кластеров. Снижение рисков, связанных с внешними угрозами, требует применения современных инженерных решений, адаптированных к специфике гидротехнических сооружений.
Ознакомиться с реализованными проектами можно на нашем сайте.
Современные угрозы с воздуха диктуют жесткие требования к устойчивости инфраструктуры. Удары беспилотных летательных аппаратов (БПЛА) по критическим узлам ГЭС способны спровоцировать системный дефицит мощности, аварийный сброс воды и техногенные катастрофы регионального масштаба.
При этом специфика гидроузлов — протяженные тела плотин, открытые водосбросные сооружения, высокие пролеты машинных залов и постоянно высокая влажность — делает стандартные методы неэффективными.
Для решения этих задач Ростех представил комплекс «Паутина» — модульные металлоконструкции и физические барьеры, разработанные специально для удержания и гашения кинетической энергии беспилотников массой до 200 кг при скоростях атаки до 250 км/ч.
В данной статье мы детально разберем инженерные особенности, которые включает инсталляция физических барьеров на плотинах, водосбросах и в машинных залах ГЭС с учетом требований СП 80.13330.2016.
Почему ГЭС — приоритетная цель для БПЛА
Стратегическое значение гидроузлов делает их первоочередной мишенью при организации диверсионных атак. Вывод из строя ключевых агрегатов каскада ГЭС мгновенно вызывает веерные отключения потребителей и каскадный дисбаланс в энергосистеме.
Основные факторы уязвимости гидротехнических объектов:
- Демаскирующие признаки: гигантские габариты сооружений, контрастные зеркала водохранилищ, характерные тепловые сигнатуры работающих генераторов и открытых распределительных устройств (ОРУ).
- Сложная геометрическая распределенность: протяженность плотины может достигать нескольких километров, что затрудняет перекрытие периметра исключительно мобильными расчетами или точечными средствами РЭБ.
- Тяжесть последствий: прямое попадание БПЛА в масляные системы трансформаторов, щиты управления гидроагрегатами или механическое повреждение затворов водосброса ведет к дестабилизации режима работы всей станции.
Точечный удар по критическому узлу вызывает прямые разрушения, разгерметизацию масляных трасс с риском пожара и разрыв напорных трубопроводов.
Особенности гидротехнических объектов как защищаемых площадок
Гидротехнические сооружения представляют собой совокупность взаимосвязанных инженерных конструкций — плотин, станционных зданий, водосбросных трактов и отводящих каналов.
Все эти элементы эксплуатируются в условиях непрерывного воздействия водных масс, создающих как статические, так и динамические нагрузки на конструкции.
Ключевые эксплуатационные ограничения:
- Строгий регламент по нагрузкам на конструкции: Дополнительные инженерные конструкции не должны создавать недопустимых ветровых или сейсмических крутящих моментов, передаваемых на тело плотины.
- Сохранение гидрологического режима: Защитные элементы не имеют права перекрывать створы водосбросов или создавать помехи для пропуска паводковых вод.
- Нормативное регулирование: Все работы по проектированию, строительству и модернизации гидротехнических объектов должны соответствовать требованиям СП 80.13330.2016, устанавливающего стандарты для речных гидросооружений.
- Агрессивная эксплуатационная среда: Постоянное воздействие влаги, водяного аэрозоля в зоне водосливов, циклы замерзания и оттаивания, а также значительные ветровые нагрузки в горных районах требуют применения материалов с повышенной коррозионной стойкостью.
Ключевые узлы гидроэлектростанций, нуждающиеся в защите
Многоуровневая система безопасности строится на принципе приоритетного перекрытия наиболее уязвимых технологических элементов.

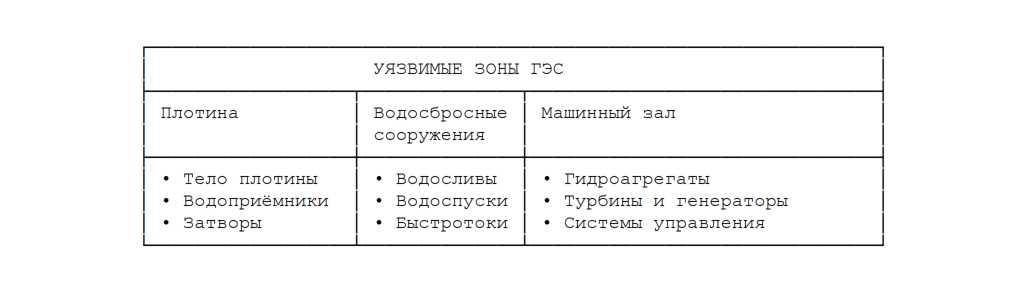

| Элемент ГЭС | Уязвимость перед БПЛА | Последствия повреждения |
|---|---|---|
| Плотина и водоприемники | Открытые затворы, подъемные механизмы, водоприемные решетки | Нарушение регулирования уровня ВБ/НБ, сбой водозабора |
| Водосбросные сооружения | Водосливы, быстротоки, гасители энергии, водоспуски | Риск неконтролируемого сброса, подтопление территории |
| Машинный зал | Крыша и остекление машинного зала, гидроагрегаты | Остановка генерации, механическое повреждение турбины |
| Трансформаторные подстанции (ОРУ) | Открытые трансформаторы, вводные бушинги, кабельные эстакады | Блэкаут, пожар масляных баков, потеря связи с энергосетью |
| Кабельные трассы и щиты | Открыто проложенные шлейфы систем автоматики (АСУ ТП) | Потеря дистанционного управления затворами и агрегатами |
Особенности монтажа на гидротехнических сооружениях
Инженерное оснащение на гидроузлах кардинально отличается от аналогичных работ на стандартных промышленных объектах.

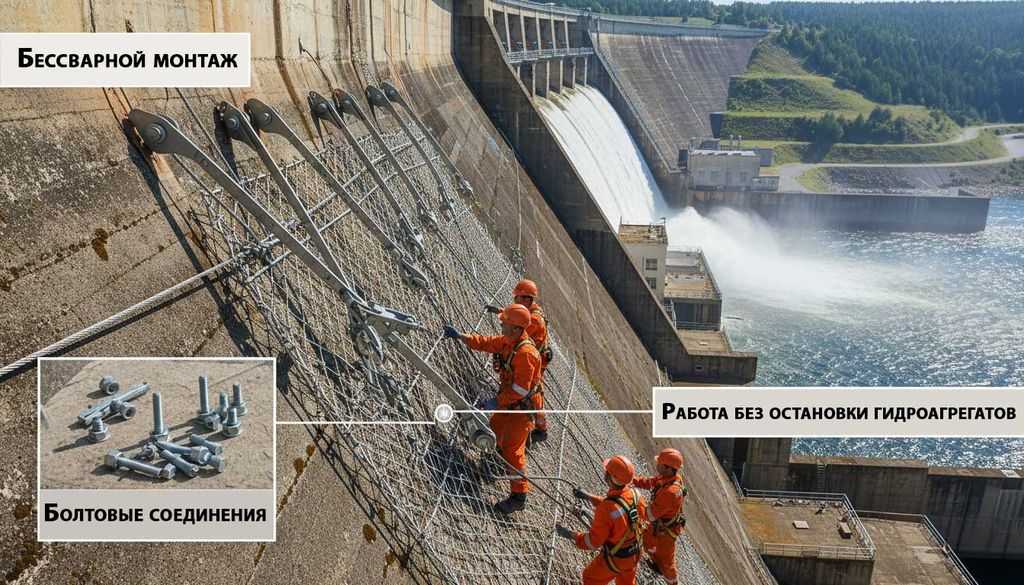

- Монтаж на плотинах: Закладные элементы и опорные стойки монтируются на существующие железобетонные конструкции с помощью высокопрочных анкерных систем. При этом полностью исключается ослабление арматурного каркаса и тела плотины.
- Монтаж над водосбросами: Несущие тросы растягиваются над пролетами водосливов без погружения элементов в водяной поток. Это исключает заиление, накопление плавающего мусора и сохраняет расчетную водопропускную способность.
- Бессварной монтаж: Выполнение сварочных работ на действующих объектах ТЭК связано с высокими рисками пожароопасности и коррозионного разрушения швов во влажной среде. Комплекс «Паутина» монтируется исключительно на болтовых соединениях, что гарантирует сохранение структуры металла и максимальную скорость сборки.
- Масштабируемость: Модульная схема позволяет укрывать конструкции высотой более 25 м и перекрывать пролеты любой площади — от локальных подстанций до протяженных зданий ГЭС.
Система «Паутина» для ГЭС
Инженерный комплекс «Паутина» создан как многофункциональная защитная система, адаптированная для работы в сложных климатических и конструктивных условиях гидротехнических объектов.
Архитектура защитного комплекса
Конструкция комплекса предполагает каскадное поглощение энергии удара, реализованное через четыре последовательных рубежа:
- Первый эшелон — внешнее полотно 350×350 мм из стального троса 4 — 6 мм, которое перехватывает беспилотник и останавливает вращение его винтов.
- Второй эшелон — вторичная сетка 5×5 м из каната 14 мм, задача которой — распределить сосредоточенный импульс по несущей системе.
- Третий эшелон — силовые стойки и демпфирующие элементы, воспринимающие динамическую нагрузку и передающие её на фундаменты гидросооружений.

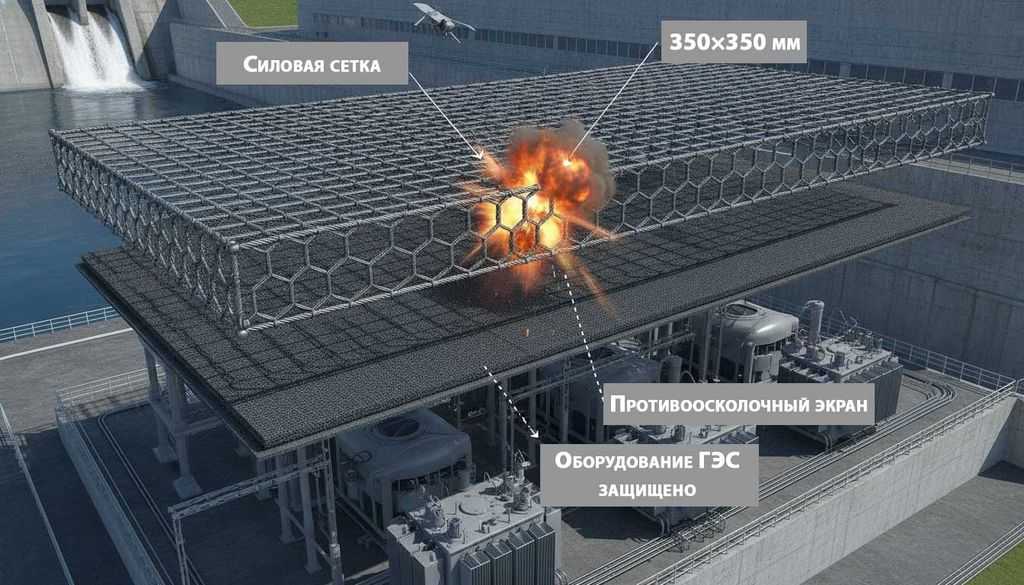

- Четвёртый эшелон — баллистический экран, предназначенный для улавливания осколков и вторичных поражающих частиц при возможном подрыве боезаряда на внешнем контуре.
Конструктивные спецификации
- Основной несущий пояс: стальные канаты сечением 14 мм с нормируемой прочностью на разрыв 113,5 кН.
- Перехватывающая поверхность: сетчатая структура 350×350 мм из троса 4 — 6 мм, заклинивающая винты и элементы конструкции БПЛА.
- Осколочный барьер: защитные экраны под основной сеткой для удержания фрагментов при возможной детонации над оборудованием.
- Коррозионная защита: горячее цинкование слоем 45 — 50 мкм для работы в условиях повышенной влажности.
- Модульные секции: стандартные блоки 100×50, 50×40, 45×35 и 25×25 м под конкретную конфигурацию гидроузла.
Преимущества комплекса «Паутина» для ГЭС
- Сборка без сварки: Монтаж выполняется на болтовых соединениях, что исключает огневые работы и позволяет устанавливать защиту без остановки гидроагрегатов.
- Сейсмостойкость: Конструктивная связка «трос-демпфер-колонна» прошла натурные испытания на сейсмическую устойчивость, что критически важно для станций, расположенных в горных и сейсмоактивных районах.
- Климатическая стойкость: Морское цинкование предотвращает коррозию при постоянном контакте с пресной и слабоминерализованной водой.
- Нулевое влияние на гидродинамику: Наземный и надводный монтаж гарантирует сохранение гидрологического режима и безопасный пропуск паводков.
- Долговечность: Проектный срок службы опорных конструкций и силовой сети составляет 20+ лет без потери прочностных характеристик.
Примеры защиты ГЭС в различных регионах России
Организация защиты требует учета геоклиматической специфики площадки: от экстремальных морозов до повышенной влажности.
Крупная ГЭС в Сибири (Саяно-Шушенская ГЭС, Красноярская ГЭС)
- Особенности: Высоконапорные плотины, критические температурные перепады зимой (до -50°C), сильные ветровые нагрузки в створах рек Енисей и Ангара.
- Решение: Установка большепролетных модулей 50×40 м с усиленной силовой сетью над машинными залами и применение системы демпфирования наледи. Дополнительно над трансформаторными группами размещены плотные противоосколочные экраны.
Русловая ГЭС в Европейской части России (Волжская ГЭС)
- Особенности: Протяженная гидроэлектростанция с мощным водосбросом и высокой интенсивностью судоходства.
- Решение: Использование легких полиамидных и стальных комбинированных сеток над водосбросными пролетами. Реализован бессварной монтаж на существующие быки плотины с обустройством контуров заземления.
Деривационная ГЭС на Дальнем Востоке
- Особенности: Наличие протяженных напорных трубопроводов, бассейна суточного регулирования и высокогорной деривации.
- Решение: Точечная защита над зданием ГЭС, водоприемным узлом и открытыми участками металлического напорного трубопровода.
Чек-лист для проектирования защиты ГЭС
При разработке проектно-сметной документации технический директор или главный инженер должен проверить выполнение следующих этапов:
- Анализ уязвимостей: Проведено категорирование объекта, выделены критические элементы (затворы, машинный зал, ОРУ, АСУ ТП).
- Сверка с нормативами: Проектные решения проверены на соответствие СП 80.13330.2016 и СП 542.1325800.2024.
- Оценка климатических воздействий: Произведён расчёт снеговых, ветровых и гололёдных нагрузок согласно СП 20.13330.2016 с учётом особенностей водохранилища.
- Определение размерных параметров: Утверждены габариты секций (100×50, 50×40, 45×35, 25×25 м) под конкретную топографию гидроузла.
- Бессварочная сборка: Заложена технология монтажа на болтовых соединениях без применения сварки.
- Защита от осколков: Предусмотрены противоосколочные экраны для маслонаполненного оборудования.
- Бесперебойный монтаж: График работ согласован без остановки гидроагрегатов.
- Регламент ТО: Разработана инструкция по сезонному освидетельствованию и натяжению тросовых систем.
Нормативно-правовая база
Установка систем физической защиты на гидротехнических объектах осуществляется в соответствии с требованиями следующих нормативных документов:
- СП 80.13330.2016 «Гидротехнические сооружения речные» — задаёт требования к прочности, устойчивости и надёжности конструкций гидроузлов.
- СП 542.1325800.2024 «Защитные ограждающие конструкции от БПЛА» — регламентирует проектирование и установку сетчатых и тросовых барьеров.
- Федеральный закон № 116-ФЗ «О промышленной безопасности опасных производственных объектов» — определяет требования к защищённости критических объектов ТЭК.
- СП 20.13330.2016 «Нагрузки и воздействия» — задает нормативные значения ветровых, гололедных и температурных климатических факторов.
Вопросы и ответы (FAQ)
В чём заключается специфика защиты гидроэлектростанций от беспилотников?
ГЭС относятся к категории особо опасных объектов ТЭК. Повреждение силового оборудования или гидротехнических затворов ведет к остановке выработки электроэнергии, а в наихудшем сценарии — к гидродинамической аварии. Качественное обеспечение безопасности должно учитывать постоянную влажность, ветровой подпор и абсолютную недопустимость ослабления тела плотины.
Какие узлы ГЭС необходимо закрывать сеткой в первую очередь?
В первую очередь закрываются здания машинных залов с гидроагрегатами, маслонаполненные трансформаторы на открытых распределительных устройствах, приводы затворов плотин и водоприёмные узлы, а также системы автоматизированного управления технологическими процессами.
Можно ли устанавливать защитные сетки на работающей ГЭС без отключения оборудования?
Да, это возможно. Комплекс «Паутина» монтируется бессварным методом с использованием болтовых соединений. Отсутствие огневых работ позволяет выполнять установку стоек и натяжение тросов без остановки генераторов.
Снижают ли инженерные защитные сетки водопропускную способность плотины?
Нет, не снижают. Тросовые несущие системы и сеточные модули монтируются над зеркалом воды и за пределами створа водосброса. Конструкции не вступают в контакт с водным потоком и не нарушают гидрологический режим реки.
Соответствуют ли решения «Паутина» требованиям для гидротехнических объектов?
Да, проектирование ведётся с учётом норм СП 80.13330.2016 и СП 542.1325800.2024. Все материалы сертифицированы и прошли испытания на прочность, сейсмическую устойчивость и коррозионную стойкость.
Комплекс «Паутина» — надёжное решение для гидротехнических объектов
Система «Паутина» сочетает высокую механическую прочность, устойчивость к сейсмическим воздействиям и возможность адаптации к монтажу на гидросооружениях различных типов.
Технические параметры защитного комплекса «Паутина»:
| Характеристика | Показатель |
|---|---|
| Предел перехвата по массе БПЛА | до 200 кг |
| Скоростной порог перехвата | до 250 км/ч |
| Диаметр несущих канатов | 14 мм (разрывная прочность 113,5 кН) |
| Ячейка улавливающего полотна | 350×350 мм (трос 4 — 6 мм) |
| Размерная линейка модулей | 100×50, 50×40, 45×35, 25×25 м |
| Тип антикоррозионной обработки | горячее цинкование (45 — 50 мкм) |
| Расчётный срок службы | от 20 лет |
Для разработки проектной документации и подбора оптимальной конфигурации системы защиты вашей гидроэлектростанции обратитесь к нашим инженерам. Специалисты учтут все гидрологические и конструктивные особенности объекта.
