Градирни тепловых и атомных электрических станций, а также крупных промышленных производств образуют основу контура оборотного технического водоснабжения. От их непрерывной работы напрямую зависит эффективность конденсации отработавшего пара в турбинных конденсаторах, отвод тепла от реакторных и технологических установок, а также соблюдение проектного температурного режима оборудования.
Выход из строя даже одной охлаждающей башни вызывает немедленный рост давления в конденсаторах турбин, критическое падение вакуума и аварийный сброс электрической мощности энергоблоков. В условиях современных воздушных рисков комплексная защита таких объектов становится приоритетной инженерной задачей для энергетики.
Атака дрона на открытую градирню представляет собой не локальное разрушение строительных конструкций, а удар по жизнеобеспечению станции с прекращением водооборотного цикла. Разрушение оросительных блоков, деформация водораспределительных систем или засорение чаши охлаждения осколками выводит из строя циркуляционные насосы и парализует работу энергокомплекса.
Как наглядно показано в проектных материалах на нашем сайте, надёжная защита системы оборотного охлаждения тэц от бпла требует строго дифференцированного подхода к башенным вытяжным сооружениям и вентиляторным модульным установкам. Каждая из этих конструкций обладает уникальной аэродинамикой, спецификой распространения паровоздушных потоков и индивидуальной картой уязвимых узлов.
Общие принципы защиты энергообъектов от БПЛА рассмотрены в отдельном материале — здесь же мы сосредоточимся на специфике градирен.
Почему градирни — приоритетная цель для БПЛА
Градирня представляет собой критическое уязвимое звено электростанции: это крупногабаритный, незащищённый сверху объект, повреждение которого приводит к остановке теплообменных процессов, аварийному снижению нагрузки турбогенераторов и веерным технологическим отключениям энергоблоков без возможности быстрого резервирования оборотного контура.
В регионах с высокой концентрацией генерирующих мощностей — в Поволжье (Самарская ТЭЦ, Саратовская ГРЭС), на Урале (Белоярская АЭС, Рефтинская и Троицкая ГРЭС) и в Сибири (Томская ТЭЦ-3, Красноярская ТЭЦ-2) — градирни являются доминирующими высотными ориентирами. Открытые горловины гиперболоидных башен хорошо различимы оптико-электронными системами беспилотных аппаратов на дистанциях в десятки километров.
Поражение градирен влечёт за собой цепь каскадных аварийных факторов:
- Срыв технологического вакуума турбин: Повышение температуры циркуляционной воды всего на 3 — 5 °C снижает электрическую мощность энергоблока на 1,5 — 2,5%, а полная остановка циркуляции охлаждающей воды в течение 60 — 90 секунд приводит к срабатыванию технологической защиты и аварийному глушению реактора АЭС или сбросу пара на котлоагрегатах ТЭЦ.
- Разрушение капельниц и оросителей: Падение средств поражения внутрь башни с последующим взрывом разрушает тонкостенные блоки плёночного или капельного оросителя, изготовленные из ПВХ или полипропилена, восстановить которые невозможно без многонедельного демонтажа ярусов.
- Потеря естественной тяги: Разрушение верхней кромки бетонной или металлической оболочки башенной градирни нарушает аэродинамику конвективного восходящего потока, вызывая застойные зоны паровоздушной смеси.
- Системный блэкаут: В условиях дефицита сетевых резервов внеплановый вывод ТЭЦ мощностью 500 — 1000 МВт нарушает частотные режимы энергосистемы региона, провоцируя каскадные аварии на промышленных заводах непрерывного цикла.
Именно поэтому превентивные меры на таких объектах признаны критически необходимыми для пассивной физической безопасности энергетической инфраструктуры.

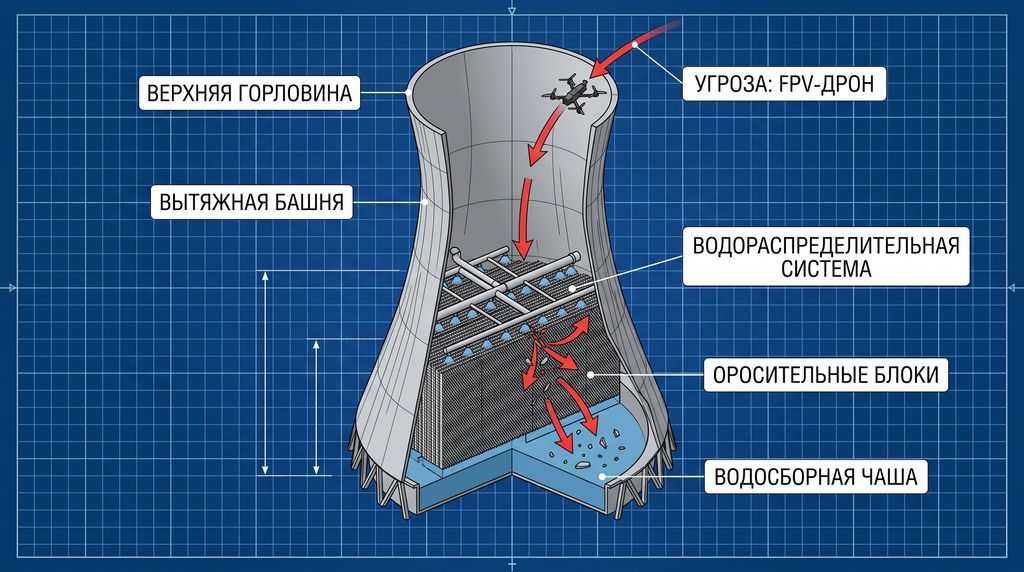

Уязвимые элементы башенных градирен
Гиперболоидные вытяжные башни высотой от 50 до 150 метров представляют собой крупноразмерные полые железобетонные или каркасно-обшивные конструкции, функционирующие за счёт естественной тяги. Их геометрические размеры и открытый верх создают условия для свободного проникновения ударных дронов внутрь технологического объёма.
| Элемент башенной градирни | Характер угрозы | Последствия поражения |
|---|---|---|
| Верхняя горловина (Ø 30 — 80 м) | Точка сброса боеприпасов, пикирование FPV-дронов | Нарушение естественной аэродинамики, обрушение кромки внутрь |
| Оросительные блоки и капельницы | Механическое разрушение, детонация | Срыв тепломассообмена, слив воды струями |
| Водораспределительная система | Повреждение коллекторов и форсунок | Неравномерное орошение, гидравлический дисбаланс |
| Водосборная чаша (бассейн) | Осколочное засорение, разрушение днища | Повреждение насосов, размыв фундаментов |
Верхняя горловина (выходное отверстие)
Верхнее сечение вытяжной башни представляет собой открытый круг диаметром от 30 до 80 метров в зависимости от производительности градирни:
- Данная зона полностью открыта для пикирующих FPV-дронов, квадрокоптеров со сбросами и аппаратов самолётного типа;
- Внутри башни постоянно действует направленный восходящий тёплый воздушный поток, который не способен отклонить тяжёлый дрон, но облегчает ориентирование оптических датчиков по тепловому следу;
- Попадание ударного дрона в верхнюю кромку оболочки вызывает локальное обрушение железобетонного монолита внутрь градирни, что приводит к повреждению конструктивных элементов падающими кусками бетона весом в сотни килограммов.
Оросительное устройство и капельницы
Оросительный комплекс расположен в нижней расширенной части башни на высоте от 4 до 12 метров над поверхностью водосборной чаши:
- Он включает в себя систему полиэтиленовых или асбестоцементных трубопроводов с форсунками, капельницами и тонкостенными блоками оросителя;
- Детонация лёгкого боеприпаса массой 1,5 — 3 кг на этом уровне разрушает до 200 — 300 квадратных метров оросительной поверхности;
- Вода прекращает дробиться на мелкие капли и сливается сплошными струями, сводя коэффициент тепломассообмена к нулю и делая охлаждение неэффективным.
Водосборный бассейн
Железобетонная чаша глубиной 2 — 3 метра служит накопителем охлаждённой воды:
- Разрушение днища или гидроизоляции чаши вызывает неконтролируемый сброс тысяч кубических метров технической воды, размыв грунта под фундаментами и затопление кабельных каналов;
- Металлические осколки, части рамы дрона и фрагменты разрушенных конструкций оседают на дне и затягиваются циркуляционными насосами, приводя к механическому повреждению лопаток рабочих колёс, кавитационному износу и аварийному выходу агрегатов из строя.
Уязвимые элементы вентиляторных градирен
В отличие от башенных, вентиляторные градирни имеют меньшую высоту (10 — 25 метров), но характеризуются высокой плотностью электромеханического оборудования, обеспечивающего принудительную тягу.
| Уязвимый конструктивный узел | Характер поражения при атаке БПЛА | Последствия для охлаждающего контура |
|---|---|---|
| Вентиляторный диффузор (конфузор) | Деформация стеклопластикового или стального корпуса диффузора ударной волной | Заклинивание лопастей вентилятора, разбалансировка вала, вырывание опорного кольца |
| Лопасти рабочего колеса | Прямой кинетический контакт с дроном, перебитие композитных лопаток | Мгновенное разрушение вентилятора диаметром 2,5 — 10 м, аварийная вибрация привода |
| Электродвигатель и редуктор | Поражение кумулятивным зарядом или осколками корпуса мотора | Выгорание обмоток, потеря электропитания привода, остановка всей секции охлаждения |
| Оросительные модули секции | Пробитие настила обломками с высоты диффузора | Локальный срыв охлаждения секции, неравномерное орошение, гидравлический дисбаланс |
Вентиляторный диффузор
Корпус диффузора служит для выравнивания воздушного потока и снижения аэродинамических потерь:
- Диаметр диффузоров составляет от 2,5 до 10 метров;
- Механическое повреждение диффузора даже на 15 — 20 мм приводит к задеванию лопаток вентилятора за обечайку на линейной скорости концов лопастей до 60 — 80 м/с, что вызывает фрагментарное разрушение всего узла.
Система привода вентилятора
Силовой блок вынесен непосредственно в зону воздушного выброса либо смонтирован на верхней площадке градирни:
- Электродвигатели мощностью 30 — 250 кВт, понижающие угловые редукторы, трансмиссионные валы и подшипниковые узлы ничем не защищены сверху;
- Осколочное поражение корпуса редуктора приводит к утечке масла, заклиниванию зубчатых передач и возгоранию смазочных материалов в насыщенном кислородом воздушном потоке.
Технические решения для защиты градирен
Защита охлаждающих башен требует нестандартных строительно-монтажных схем, сочетающих высокую механическую прочность с минимальным коэффициентом аэродинамического сопротивления.
Перекрытие верхней горловины башенных градирен

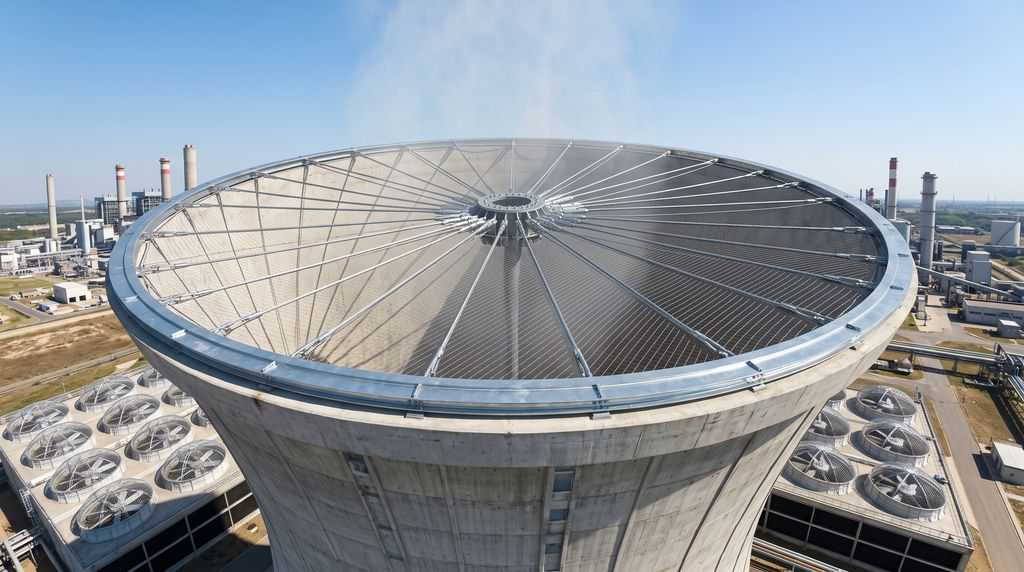

Для защиты башенных конструкций применяется пространственная радиально-вантовая система перекрытия горловины:
- По верхнему периметру бетонного оголовка башни монтируется кольцевой распределительный пояс из стального профиля с горячим цинкованием;
- От кольцевого пояса к демпфирующему кольцу в центре расходятся радиальные ванты из высокопрочного каната сечением 14 мм, каждая из которых выдерживает нагрузку на разрыв до 113,5 кН;
- Ярусами выше укладывается перехватывающее полотно: гибкая сетка из оцинкованного троса 4 — 6 мм, собранная с шагом ячейки 150×150 мм, оптимальным для задержания малоразмерных дронов;
- Конструкция рассчитывается на восприятие ураганных ветровых нагрузок на высотных отметках 100+ метров без возникновения автоколебаний и флаттера вант.
Поскольку типовые диаметры горловин достигают 50 — 80 метров, грамотная защита градирен от бпла требует строго индивидуального статического и динамического расчёта несущей вантовой фермы с учётом розы ветров и обледенения.
Защита вентиляторных диффузоров

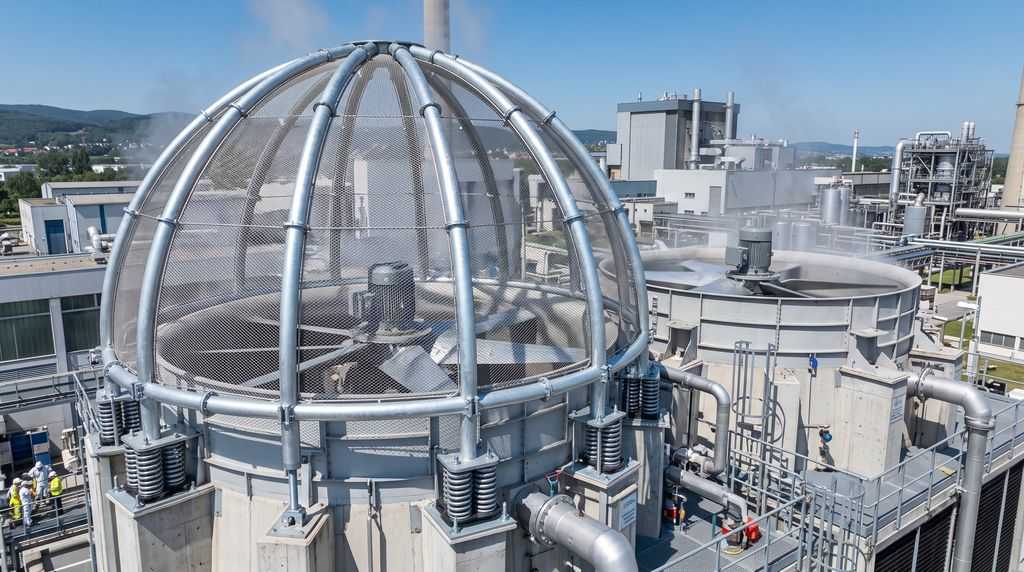

Секционные вентиляторные установки перекрываются лёгкими купольными или арочными модулями:
- Над каждым диффузором устанавливается каркасный купол из трубчатых стальных элементов с креплением к несущим колоннам градирни;
- Поверхность диффузора защищается сеткой из троса 4 мм с ячейкой 150×150 мм, обеспечивающей свободный выброс паровоздушной смеси без создания избыточного противодавления для вентилятора;
- Опорные стойки оснащаются пружинными компенсаторами, предотвращающими передачу эксплуатационных вибраций от работающих двигателей на защитный сеточный каркас.
Инженерный опыт показывает, что результативная защита вентиляторных градирен от дронов требует строгого учёта аэродинамических показателей: снижение скорости выброса воздуха после монтажа сетки не должно превышать 1,5 — 2,0%.
Комбинированные решения: двухконтурный барьер
Для градирен атомных электростанций и ключевых узлов энергоснабжения оборонных предприятий применяется двухконтурная эшелонированная система «Паутина»:
- Первый эшелон (силовой): Тросовое полотно 4 — 6 мм, гасящее скорость дрона свыше 100 км/ч методом упругой пластической деформации.
- Второй эшелон (противоосколочный): Высокопрочный композитный экран на основе арамидных нитей, расположенный под несущим контуром с расчётным зазором. Экран перехватывает 100% осколков массой от 2 грамм при подрыве боеприпаса на сетке, исключая просыпание поражающих элементов в оросительное устройство и чашу.
| Технический критерий | Одиночная тросовая сетка | Двухконтурный комплекс «Паутина» |
|---|---|---|
| Механическая остановка корпуса БПЛА | Обеспечивается (деформация рамы) | Обеспечивается (упругое торможение) |
| Задержка мелких осколков боевой части | Отсутствует (ячейка пропускает шрапнель) | 100% локализация экраном от 2 г |
| Защита оросителя от пробоя | Низкая (риск сквозного поражения) | Абсолютная (осколки не проникают в башню) |
| Аэродинамическое сопротивление потоку | Минимальное | Оптимизированное |
| Стойкость к парам и конденсату | Зависит от покрытия | 20+ лет (морской цинк 45 — 50 мкм) |
Специфика защиты градирен: коррозия и аэродинамика
Эксплуатация защитных инженерных сооружений на градирнях протекает в экстремальных физико-химических условиях, не встречающихся на других производственных объектах.
Требования к коррозионной стойкости
Паровоздушная смесь, непрерывно выходящая из градирни, имеет относительную влажность 100% и температуру +25…+45 °C:
- Конденсирующаяся влага насыщена растворённым кислородом, углекислым газом, солями жёсткости, а на ТЭЦ, работающих на угле или мазуте — сернистыми соединениями (SO₂, SO₃), образующими слабую серную кислоту;
- Обычная оцинкованная проволока или углеродистая сталь в таких условиях подвергается язвенной коррозии и теряет расчётную прочность за 1,5 — 2 года;
- В системе «Паутина» используется стальной канат с морским цинковым покрытием плотностью свыше 250 г/м² (толщина защитного слоя 45 — 50 мкм), а такелаж и соединительные муфты проходят термодиффузионное или горячее цинкование. Это гарантирует эксплуатационный ресурс конструкций свыше 20 лет в агрессивной парогазовой среде.
Аэродинамические ограничения
Градирни рассчитываются на минимальное гидравлическое сопротивление воздушного тракта:
- Установка избыточно плотных сеток или неправильно подобранных решёток ухудшает коэффициент эжекции и уменьшает объём прокачиваемого воздуха;
- Для башенных градирен критично сохранение градиента температур по высоте. Расчёты показывают, что использование каната 4,0 — 6,0 мм с шагом ячейки 150×150 мм создаёт эквивалентное затемнение просвета менее 4 — 6%, что не оказывает измеримого влияния на показатели естественной тяги градирни.
Работа на действующем объекте без остановки энергоблоков
Остановка градирни на период монтажа означает вывод связанного турбогенератора из сети, что ведёт к многомиллионным потерям:
- Монтаж методом промышленного альпинизма: Работы по обустройству опорного пояса и растяжке тросовых паутин выполняются аттестованными верхолазами без использования тяжёлых башенных кранов, работа которых над действующим паровым факелом невозможна;
- Бессварная сборка: Крепление опорных оголовков к конструкциям градирни осуществляется через фрикционные цанговые зажимы, болтовые струбцины и закладные анкеры, исключающие огневые работы на высоте во влажной среде;
- Поэтапное натяжение: Сборка силовых элементов ведётся отдельными секторами во время плановых переключений циркуляционных контуров.
Пример из практики
На одной из ТЭЦ Поволжья башенная градирня высотой 90 метров с диаметром горловины 60 метров была перекрыта радиально-вантовой системой на основе тросов 14 мм. Монтаж выполнен методом промышленного альпинизма за 14 рабочих дней без остановки энергоблока. Расчётная снеговая и ветровая нагрузка соответствовала III ветровому району. За 2 года эксплуатации система выдержала два штормовых ветра с порывами до 35 м/с — отклонений геометрии не зафиксировано.
Чек-лист для проектирования защиты градирни
Перед утверждением проектной документации проверьте следующие пункты:
- Определён тип градирни (башенная или вентиляторная)?
- Проведён расчёт ветровых и снеговых нагрузок по СП 20.13330.2016 для высотных отметок?
- Выполнен аэродинамический расчёт — защита не должна снижать тягу более чем на 2%?
- Выбраны типоразмеры модулей и схема перекрытия (радиально-вантовая или купольная)?
- Предусмотрены противоосколочные экраны для защиты оросительного устройства?
- Разработана схема бессварного монтажа методом промышленного альпинизма?
- Согласован проект с Ростехнадзором и службами промышленной безопасности?
- Учтены требования к молниезащите и заземлению (ПУЭ-7)?
Нормативные требования и отраслевые стандарты
Проектирование тросовой защиты градирен базируется на требованиях федерального законодательства и отраслевой нормативно-технической базы:
СП 542.1325800.2024 задаёт методологию расчёта и проектирования барьеров, предназначенных для противодействия беспилотным аппаратам на промышленных площадках. Документ определяет требования к прочностным характеристикам, аэродинамическим параметрам и порядку эксплуатации таких систем.
Федеральный закон № 116-ФЗ устанавливает обязанность владельцев опасных производственных объектов принимать меры, исключающие каскадное развитие аварий. Защита от воздушных угроз рассматривается как составная часть этой обязанности.
СП 20.13330.2016 «Нагрузки и воздействия» регламентирует динамический расчёт конструкций на ветровой напор, пульсации ветра на высотах свыше 100 метров и гололёдные отложения на тросах (I — V ветровые районы РФ).
Правила устройства электроустановок (ПУЭ-7) определяют нормативы включения сеточных куполов в молниезащитную сетку башни и организацию защитного заземления.
Правила технической эксплуатации электрических станций и сетей РФ (ПТЭ) регламентируют допустимые отклонения температурных режимов циркуляционной воды и правила надзора за строительными конструкциями градирен.
Защита градирен — бесперебойная работа энергосистемы
Обеспечение физической неуязвимости водооборотного цикла — фундаментальное условие устойчивости энергетической инфраструктуры. Защита башенных и вентиляторных градирен требует специализированных инженерных подходов: точного аэродинамического моделирования, применения высокопрочных тросов с баллистической упругой деформацией и внедрения материалов, устойчивых к непрерывной влажной паровой агрессии.
Установка стандартных строительных сеток без расчёта ветровой усталости и без применения противоосколочных экранов создаёт лишь видимость безопасности, не защищая оросительные системы от кумулятивных пробоев и шрапнели. Инженерная система «Паутина» проектируется индивидуально под геометрические параметры каждого энергоблока, обеспечивая надёжное перекрытие горловин башенных градирен и диффузоров принудительной тяги.
| Характеристика | Проектное исполнение «Паутина» |
|---|---|
| Геометрия перекрываемых зон | Унифицированные пролёты от 25×25 до 100×50 метров, комбинируемые под конкретную конфигурацию градирни |
| Силовой вантовый каркас | Канат из высокоуглеродистой стали Ø 14 мм; каждая ванта воспринимает нагрузку не менее 113,5 кН |
| Перехватывающий ярус | Плетёная сетка из троса 4 — 6 мм с ячейкой 150×150 мм; гасит кинетику аппарата при скорости от 100 км/ч |
| Барьер от вторичных осколков | Арамидная мембрана многослойной структуры; задерживает фрагменты массой от 2 граммов |
| Защита металла от агрессивной среды | Горячецинковое покрытие 45 — 50 мкм (морское исполнение) для канатов, фитингов и крепежа |
| Ресурс эксплуатации | Не менее 20 лет в условиях постоянного контакта с паровоздушной смесью |
