Установка защитных барьеров на мостах и путепроводах — задача, осложнённая множеством факторов. Сооружения этого типа эксплуатируются в условиях повышенной парусности, а их несущие конструкции уже испытывают значительные статические и динамические нагрузки. Поэтому любое дополнительное оборудование должно быть лёгким, надёжным и не нарушать архитектурный облик.
Сегодня для защиты мостов от беспилотных атак применяются комплексные инженерные решения. Среди них — модули «СЕРП-П6», разработанные «Ростехом» специально для транспортных сооружений. Они монтируются на несущие элементы, не изменяя внешнего вида объекта.
Также используется улавливающий комплекс «Паутина», прошедший испытания на сейсмостойкость и адаптированный к работе в сложных климатических условиях.
Чем мосты привлекают внимание атакующих
Мостовые переходы всегда были стратегическими целями. Их разрушение влечёт за собой остановку движения, срыв поставок и длительное восстановление. Уязвимость таких объектов обусловлена рядом факторов.
Пролёты мостов имеют значительную площадь и хорошо просматриваются с воздуха. Это облегчает обнаружение и прицеливание для операторов беспилотников. К тому же многие элементы — опоры, балки, вантовые системы — открыты и не имеют защиты от точечного удара. Дополнительным фактором риска служат тепловые сигнатуры от автотранспорта, которые помогают дронам наводиться на цель.
В зоне проведения СВО и в приграничных регионах России мосты регулярно подвергаются атакам БПЛА. Так, власти Запорожской области приняли решение усилить антидроновую защиту ключевых мостовых переходов.
Какие элементы переправ нуждаются в перекрытии
При разработке защитных решений важно определить, какие именно части моста наиболее уязвимы и требуют приоритетной защиты.

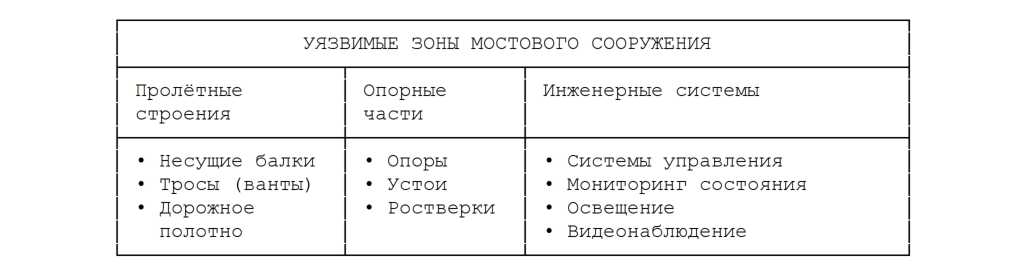

| Элемент сооружения | На что обращают внимание атакующие | Чем грозит повреждение |
|---|---|---|
| Пролётные конструкции | Открытые балки и фермы, видимые с воздуха | Обрушение пролёта, остановка движения |
| Опорные блоки | Колонны, устои, ростверки, воспринимающие нагрузки | Деформация, смещение, разрушение переправы |
| Вантовые системы | Тросы, находящиеся под постоянным натяжением | Обрыв вант, перераспределение нагрузок, аварийная остановка |
| Системы мониторинга | Датчики деформаций, камеры, автоматика | Потеря контроля за состоянием сооружения |
Какие нагрузки приходится учитывать
Мостовые сооружения работают в сложных условиях. При проектировании защитных систем необходимо учитывать несколько видов воздействий.

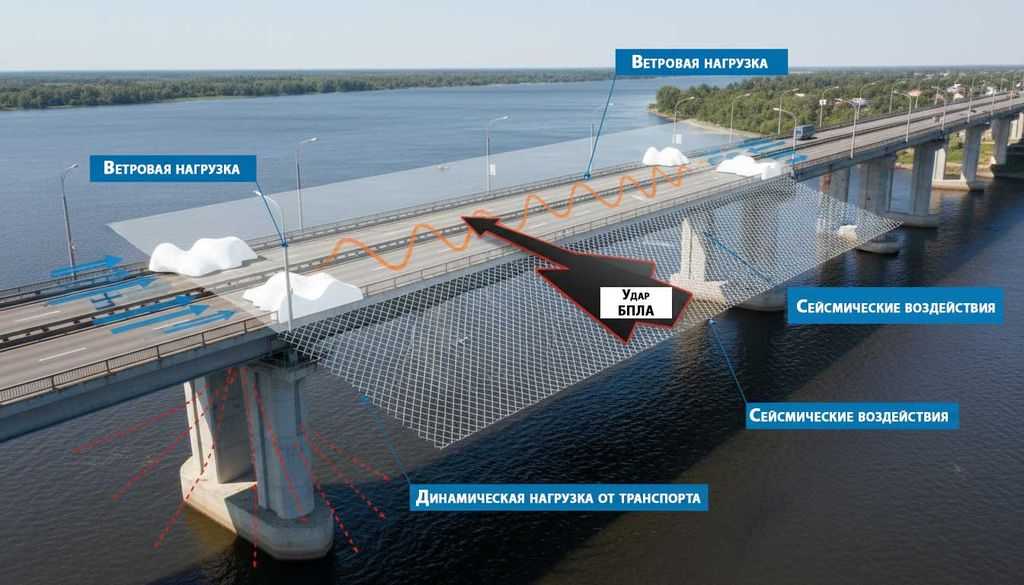

Ветровые нагрузки. Переправы над реками или ущельями подвергаются сильным порывам ветра. Защитные сетки должны иметь минимальную парусность и рассчитываться по нормам СНиП 2.01.07-85.
Динамические воздействия. Транспортные потоки создают постоянные вибрации. Крепления защитных конструкций должны быть устойчивы к самоотвинчиванию и усталостному разрушению металла.
Сейсмическая активность. В сейсмоопасных зонах барьеры должны сохранять целостность при землетрясениях до 9 баллов. «Паутина» успешно прошла соответствующие испытания.
Обледенение. Над водными преградами влажность повышена, что способствует намерзанию льда. Масса сетки может увеличиваться в несколько раз, это требует запаса прочности.
Коррозия. Близость воды, реагенты и соль в воздухе ускоряют разрушение металла. Поэтому все элементы нуждаются в надёжной антикоррозионной защите.
Монтажные ограничения. На исторических и архитектурно значимых объектах запрещены сварочные работы и изменения несущей схемы. Применяются только навесные бессварные технологии.
Формулы для расчёта нагрузок
Инженерный расчёт защитных барьеров выполняется с учётом суммы всех действующих нагрузок:
Ветровое давление определяется по формуле:
где — нормативный напор ветра, — коэффициент обтекания сетки, — площадь полотна.
Снеговая и гололёдная нагрузка рассчитывается как:
В регионах с обильными осадками вес снега и льда может достигать 200 кг/м².
Динамический коэффициент учитывает пульсации ветра и резонансные колебания от движения транспорта. Точный подбор параметров — диаметра троса, класса прочности и способа крепления — выполняет проектировщик на основе технического задания.
Как работает защита на мостах
Комплекс «Паутина» построен на принципе многослойного гашения энергии при контакте с беспилотником.
Сетка первого слоя (ячейка 350×350 мм, трос 4 — 6 мм) принимает на себя удар, останавливает аппарат и блокирует его винты.
Распределительный ярус (шаг 5×5 м, трос 14 мм) рассеивает точечную нагрузку по всему каркасу, не давая ей сконцентрироваться в одном месте.
Несущие узлы передают усилие на конструкцию моста, используя существующие точки опоры.
Баллистические щиты задерживают осколки и горячие фрагменты при детонации боевой части на внешнем контуре.
Технология установки

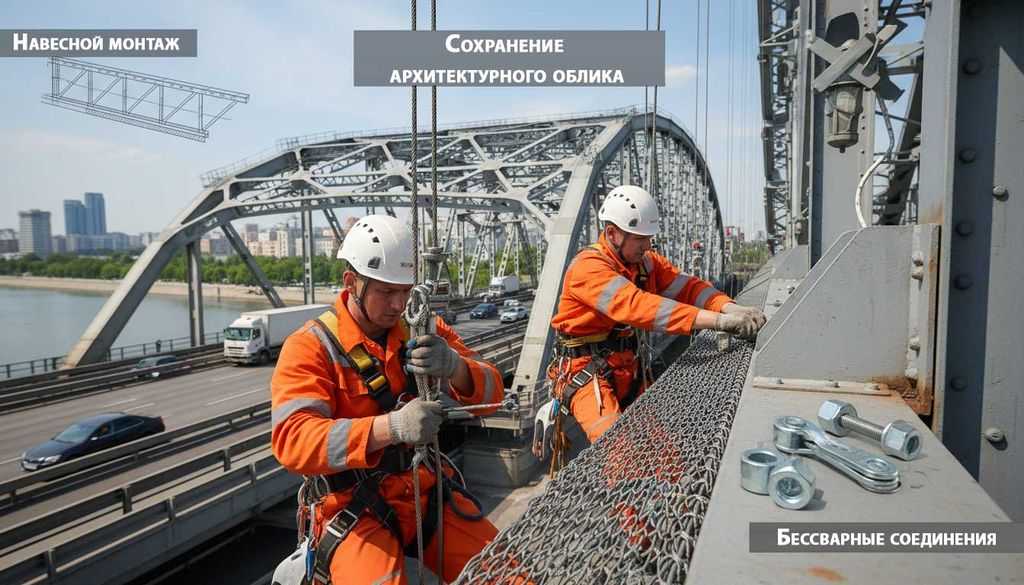

Сборка ведётся из готовых секций (100×50, 50×40, 45×35 и 25×25 м). Это позволяет подобрать конфигурацию под любой пролёт. Монтаж выполняется без сварки — все соединения на обжимных хомутах и кронштейнах. Такой подход исключает повреждение несущих конструкций и сохраняет их заводские характеристики.
Для защиты от коррозии используется горячее цинкование слоем 45 — 50 мкм. В прибрежных районах применяется усиленное морское покрытие.
Почему выбирают «Паутину»
Сохранение внешнего вида. Конструкции размещаются параллельно существующим плоскостям, не нарушая архитектурный облик даже исторических мостов.
Ветроустойчивость. Сетчатая структура рассчитана на работу при порывах до 30 м/с без возникновения резонанса.
Сейсмостойкость. Натурные испытания подтвердили надёжность при землетрясениях до 9 баллов.
Универсальность. Решение подходит для автомобильных, железнодорожных и пешеходных мостов.
Долгий срок службы. Эксплуатационный ресурс — более 20 лет.
Как защищают мосты в разных регионах
В Москве и области, где интенсивность движения максимальна, применяются быстромонтируемые модули 50×40 м. Работы ведутся в ночные часы без перекрытия движения.
В Санкт-Петербурге, где много исторических и разводных мостов, используется лёгкая сетка с подбором цвета под конструкцию. Основное требование — минимальное вмешательство в облик.
В Сибири и на Дальнем Востоке переправы эксплуатируются при морозах до -50°C. Здесь применяются усиленные тросы, повышенный запас прочности и специальные климатические расчёты.
В прибрежных зонах (Крым, Краснодарский край, Приморье) основное внимание уделяется коррозионной стойкости. Фиксация выполняется на элементах с защитой от соли и влаги.
Контрольный список для проектирования
- Проведена оценка уязвимостей (пролёты, опоры, системы управления).
- Рассчитаны ветровые, снеговые и гололёдные нагрузки.
- Учтено влияние транспортных вибраций на крепления.
- Подобраны оптимальные размеры модулей под пролёты.
- Разработана схема бессварного монтажа.
- Заложены противоосколочные экраны.
- Согласован график работ без полной остановки движения.
- Утверждён регламент обслуживания.
Нормативная документация
Проектирование и монтаж защитных барьеров на мостах ведутся в соответствии с:
- СП 542.1325800.2024 — правила расчёта и установки ограждений от БПЛА.
- СП 20.13330.2016 / СНиП 2.01.07-85 — методика расчёта климатических нагрузок.
- ФЗ-116 — требования промышленной безопасности.
- ГОСТ 9.307-89 — стандарт на цинковые покрытия.
Ответы на частые вопросы
Почему мосты — лёгкая цель?
Они протяжённые, хорошо заметны с воздуха и не имеют естественной защиты от точечных ударов.
Какие нагрузки главные?
Ветер, вибрация от транспорта, снег и гололёд, сейсмика.
Можно ли сохранить внешний вид моста?
Да, применяются лёгкие модули на навесном креплении без сварки.
В чём сильные стороны «Паутины» для мостов?
Малый вес, высокая прочность (канат до 113,5 кН), бессварная установка, ветроустойчивость до 30 м/с, сейсмостойкость 9 баллов, срок службы 20+ лет.
Соответствует ли стандартам?
Да, все решения разработаны по СП 542, СП 20.13330 и ГОСТ.
Комплекс «Паутина» — выбор для мостов и эстакад
Защита мостовых переходов требует учёта множества факторов — от интенсивности движения до порывов ветра. Тяжёлые ограждения здесь часто неприменимы из-за весовых ограничений.
«Паутина» даёт возможность эффективно перехватывать воздушные угрозы, минимально вмешиваясь в конструкцию моста.
Технические характеристики:
- Перехват целей до 200 кг на скорости до 250 км/ч.
- Секции 100×50, 50×40, 45×35 и 25×25 м.
- Канат 14 мм с разрывной нагрузкой 113,5 кН.
- Полотно 350×350 мм, распределительная сеть 5×5 м.
- Горячее цинкование 45 — 50 мкм.
Для консультации и разработки проекта защиты вашего мостового сооружения обратитесь к специалистам.
