Нефтебазы, товарно-сырьевые базы и резервуарные парки представляют собой критически важные объекты топливно-энергетического комплекса (ТЭК), на которых сосредоточены огромные объёмы легковоспламеняющихся (ЛВЖ) и горючих жидкостей (ГЖ). В отличие от нефтеперерабатывающих заводов (НПЗ), здесь отсутствуют сложные химико-технологические установки глубокой переработки, однако концентрация пожаровзрывоопасных веществ на единицу площади чрезвычайно высока.
Ознакомиться с инженерными решениями по обеспечению безопасности объектов ТЭК вы можете на нашем сайте.
Главная опасность при атаке беспилотных летательных аппаратов (БПЛА) на резервуарный парк заключается в детонации паровоздушной смеси и последующем крупномасштабном пожаре, охватывающем зеркало испарения нефтепродукта. Специализированное обеспечение безопасности объектов топливно-энергетического комплекса требует глубокого понимания механики работы дыхательной арматуры, конструктивных особенностей вертикальных стальных резервуаров (РВС) и жёстких ограничений, накладываемых действующими правилами промышленной безопасности.
Комплексное перекрытие резервуаров и локальные противоосколочные экраны позволяют эффективно нейтрализовать угрозу ударных и кумулятивных дронов.
В данной статье рассмотрены ключевые аспекты инжиниринга и монтажа пассивных систем защиты для нефтебаз с безусловным соблюдением требований искробезопасности, взрывобезопасности и сохранением штатных режимов эксплуатации оборудования.
Чем нефтебазы отличаются от НПЗ с точки зрения защиты
При проектировании инженерно-технической защиты часто допускается ошибка, когда решения для НПЗ автоматически переносятся на распределительные и перевалочные нефтебазы. Однако эти объекты имеют принципиальные технологические отличия:
- Характер уязвимостей: На НПЗ основной целью атаки становятся ректификационные колонны, трубчатые печи и компрессорные станции — сложная аппаратура с высоким внутренним давлением и высокой плотностью коммуникаций. На нефтебазе ключевая уязвимость смещена в сторону надземных резервуаров (РВС, РСП, РВСП) и наливных эстакад.
- Динамика паровоздушных смесей: На нефтебазах происходят постоянные операции «большого и малого дыхания» резервуаров при приёме, хранении и отпуске нефтепродуктов. В результате вокруг дыхательной арматуры регулярно формируются взрывоопасные зоны категории А и Б с высокой концентрацией паров ЛВЖ.
- Плотность размещения: Резервуарные парки имеют развитое обвалование (каре), рассчитанное на удержание гидростатического давления разлившегося продукта в случае аварии. Сети инженерно-технической защиты должны интегрироваться в существующее каре без нарушения его целостности и полезного объёма.
- Режим выполнения работ: Остановка крупной нефтебазы для проведения строительно-монтажных работ влечёт за собой разрушение логистических цепочек снабжения целых регионов. Монтаж инженерных систем защиты должен производиться в условиях действующего производства без проведения огневых работ.

Основные уязвимости резервуарных парков
Дыхательные клапаны и дыхательная арматура
Дыхательные клапаны (КДС, КДМ, НДКМ) и совмещённые механические клапаны предназначены для регулирования давления в газовом пространстве резервуара. Прямой удар даже малого дрона-камикадзе или воздействие его осколков способны мгновенно разрушить корпус клапана и огнепреградитель. Разгерметизация приводит к факельному горению выходящей паровоздушной смеси или проникновению пламени внутри резервуара с последующей детонацией.

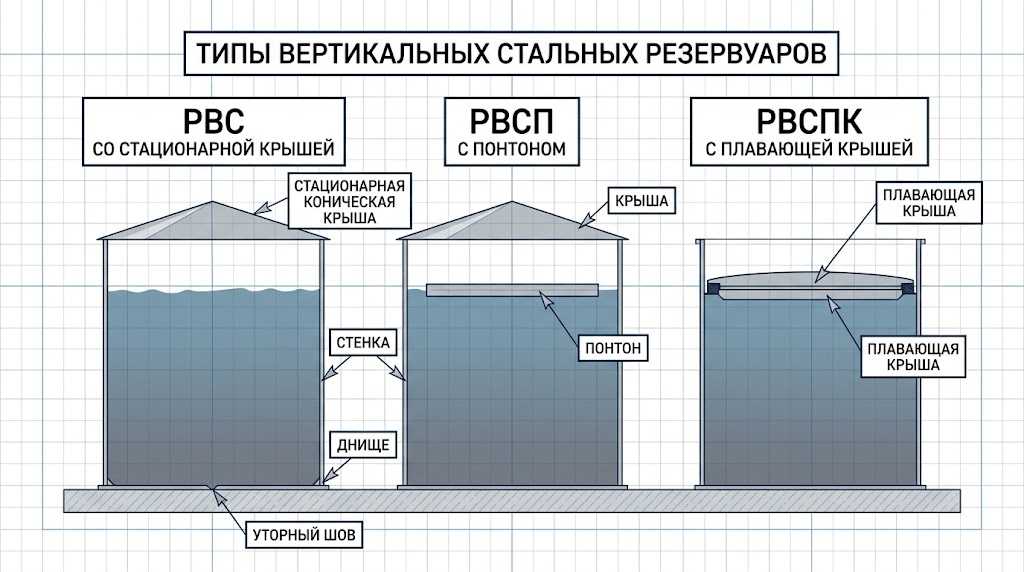

Газовое пространство под крышей резервуара
В верхней части РВС (над зеркалом продукта) постоянно находится смесь паров топлива с воздухом. В резервуарах со стационарной крышей без понтона эта смесь при определённой температуре находится в пределах воспламенения. Пробитие стального листа крыши кумулятивным зарядом БПЛА вызывает мгновенный подрыв газового пространства с отрывом настила крыши по шву ослабленного сечения.
Системы пенотушения и пожаротушения
Узлы ввода пены (пеногенераторы ВПГ, ГПСС), кольцевые трубопроводы орошения и сухие сухотрубы, расположенные на стенках резервуара, крайне уязвимы к осколочному поражению. Повреждение этих элементов делает невозможной подачу воздушно-механической пены при ликвидации первичного возгорания.
Обвалование
Земляной вал или железобетонная ограждающая стена каре создают естественные геометрические границы технологической зоны. При проектировании массивных несущих стоек для силовых сеток обвалование может использоваться в качестве естественного барьера или места расположения фундаментных опор, однако разрушение грунтовой массы при бурении или забивке свай недопустимо.
Системы заземления и молниезащиты
Молниеотводы, заземляющие проводники и контуры уравнивания потенциалов обеспечивают стекание статического электричества. Удар БПЛА по конструкциям молниезащиты может вызвать обрыв заземляющих проводников, что при наличии искрообразующих факторов создаёт вторичную угрозу воспламенения паров.
Искробезопасность — главное требование
Нефтебазы и резервуарные парки относятся к взрывопожароопасным производственным объектам (ВПО) I и II классов опасности. Согласно нормам промышленной безопасности, любая система защиты от БПЛА, монтируемая в зонах класса 0, 1 и 2 по ГОСТ IEC 60079-10-1-2011, должна полностью исключать риски фрикционного, электрического или термического искрообразования.
[Область защиты] ─> [Бессварные узлы] ─> [Антиискровой инструмент] ─> [Двойной контур заземления]
Для обеспечения полного соответствия критериям фрикционной и электрической безопасности применяются следующие технические решения:

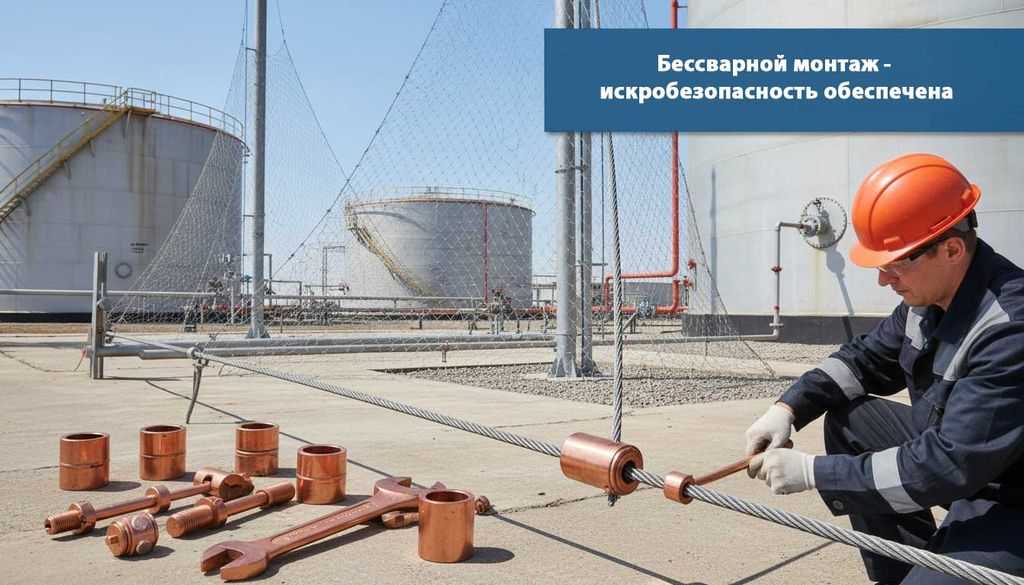

- Бессварной монтаж: Исключение любых сварочных процессов, газовой резки и шлифовальных машин (УШМ) в каре резервуаров. Все соединения несущих элементов и тросовых растяжек выполняются с применением зажимных обжимных гильз, оцинкованных талрепов и болтовых муфт.
- Инструментальный контроль: Использование исключительно омеднённого, латунного или специализированного антиискрового инструмента при затяжке резьбовых соединений и натяжении тросовых систем.
- Гальваническая развязка и заземление: Все металлические компоненты несущих опор, тросы, натяжители и стальные сетчатые панели объединяются в единую металлосвязь с присоединением к существующему контуру заземления резервуара. Сопротивление заземляющего устройства не должно превышать 10 Ом.
- Электростатическая безопасность: Использование материалов, исключающих накопление заряда статического электричества. Тканевые и полимерные элементы подлежат антистатической обработке или выполняются из токопроводящих нитей.
При проектировании инженерных конструкций принципиальное значение имеет соблюдение требований к параметрам фрикционной безопасности: искробезопасность является базовым техническим ограничением при выборе узлов крепления и металлоёмкости опор.
Специфика монтажа на резервуарных парках
Установка защитных инженерных сооружений на территории действующего резервуарного парка имеет ряд строго регламентированных особенностей:
- Запрет на проведение огневых работ: В границах взрывоопасных зон категорий А и Б проведение огневых работ категорически запрещено или требует полного опорожнения и дегазации всего резервуарного парка. Поэтому системы защиты проектируются исключительно на основе сборно-разборных и обжимных конструкций.
- Непрерывность технологического цикла: Проведение монтажных операций осуществляется без остановки процессов приёма, перекачки и отгрузки нефтепродуктов.
- Безанкерные и свайно-винтовые фундаменты: Фундаменты несущих мачт размещаются за пределами внутренней зоны каре либо монтируются методом безударного вворачивания / задавливания свай с постоянным контролем загазованности воздушной среды.
- Уравнивание потенциалов: При подъёме и натяжении стальных тросов вблизи корпуса РВС обеспечивается непрерывное токопроводящее соединение между монтируемой конструкцией и корпусом резервуара для предотвращения пробоя статического электричества через воздушный зазор.
Защита дыхательных клапанов и арматуры

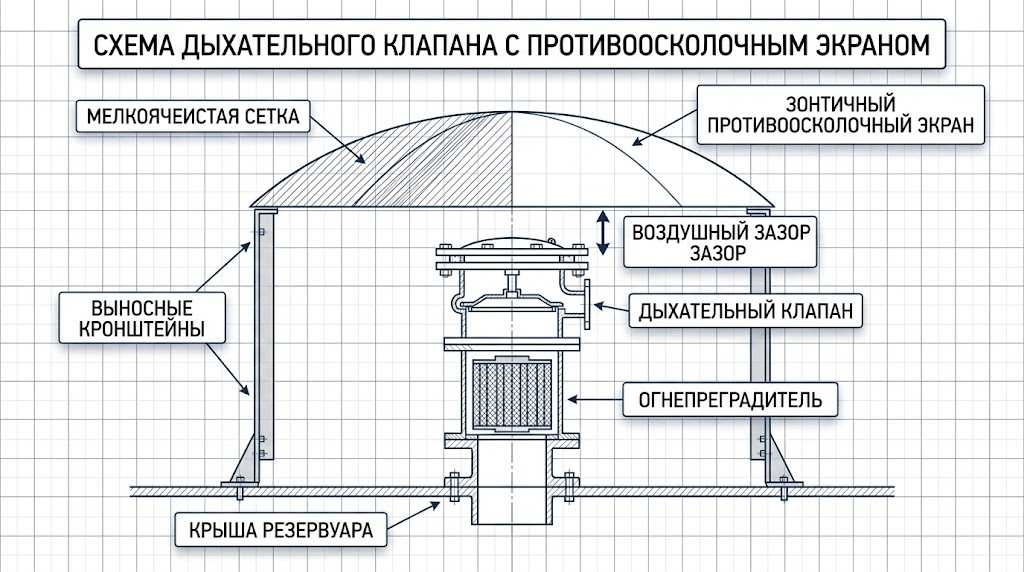

Дыхательный клапан — это инженерное устройство, критически чувствительное к изменению аэродинамического сопротивления. Прямое накрытие дыхательного клапана плотной защитной сеткой или полотном не допускается, так как это приведёт к изменению пропускной способности, замерзанию конденсата на сетке в зимний период и повышению давления в газовом пространстве резервуара сверх проектных значений.
[ Противоосколочный экран (Нержавеющая сталь / Кевлар) ]
│
(Зазор не менее 1,0 м)
│
┌───────────────────────────────────────────────────┐
[Дыхательный клапан КДС] / [Огнепреградитель OP]
└───────────────────────────────────────────────────┘
│
[Крыша резервуара РВС]

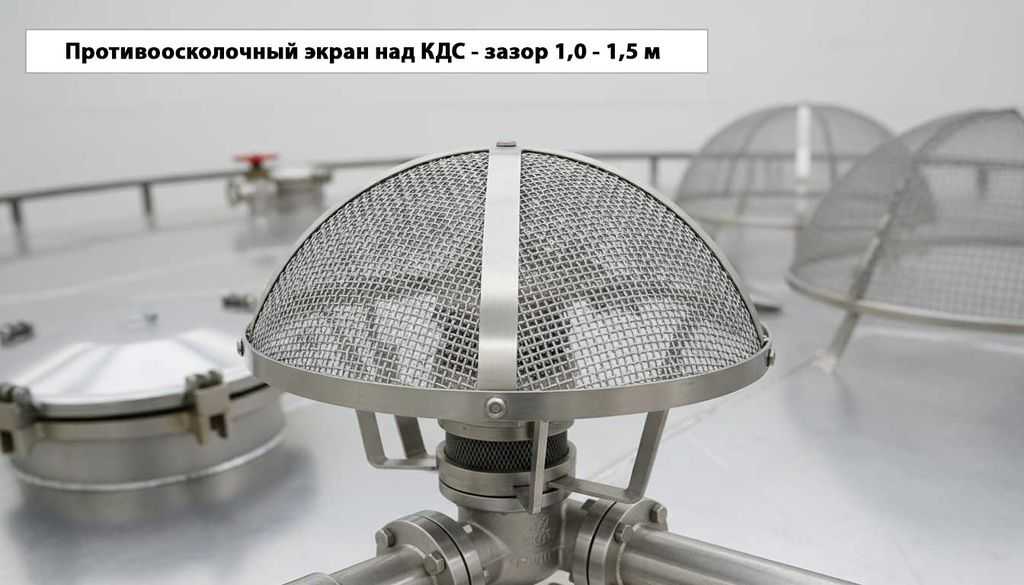

Оптимальное решение для защиты дыхательной арматуры — использование зонтичных или купольных противоосколочных экранов локального типа:
- Конструктив: Экран представляет собой пространственную каркасную конструкцию с локальным перекрытием из высокопрочного материала (кевлар, нержавеющая сетка с мелкой ячейкой), фиксируемую на самостоятельных выносных кронштейнах.
- Аэродинамический зазор: Расстояние между корпусом дыхательного клапана и плоскостью противоосколочного экрана doit составлять не менее 1,0 — 1,5 метров. Это обеспечивает свободное рассеивание паровоздушной смеси в атмосферу и беспрепятственное обслуживание клапана техническим персоналом.
- Отвод паров: Конструкция экрана не имеет замкнутых боковых стенок в нижней части, что исключает скопление тяжёлых фракций углеводородов под куполом.
Типы сеток для резервуарных парков
Выбор материалов для формирования защитного барьера базируется на анализе климатической зоны, химической агрессивности паров нефтепродуктов и требуемой удерживающей способности.
| Тип сетки | Особенности и характеристики | Основная область применения |
|---|---|---|
| Стальная сетка (морское цинкование) | Высокая физическая прочность, стойкость к ударным нагрузкам (прочность тросовых элементов до 113,5 кН), устойчивость к агрессивной атмосфере. | Проектирование силового несущего каркаса, перекрытие больших пролётов над резервуарными парками. |
| Полиамидная высокопрочная сетка | Диэлектрические свойства, нулевая вероятность фрикционного искрообразования, малый удельный вес. | Локальная защита зон с установленными приборами КИПиА, сканерами, телекоммуникационным оборудованием. |
| Кевларовая (арамидная) сетка | Экстремальная прочность на разрыв при минимальной массе, абсолютная стойкость к коррозии, устойчивость к температурным воздействиям. | Сложные архитектурные участки, локальные лёгкие завесы, элементы противоосколочной защиты. |
| Противоосколочные экраны | Специализированные многослойные структуры с малым размером ячейки (от 5×5 мм до 35×35 мм), задерживающие мелкие поражающие элементы и осколки. | Локальная защита дыхательных клапанов, пеногенераторов ГПСС, узлов управления арматурой. |
Преимущества комплексного подхода

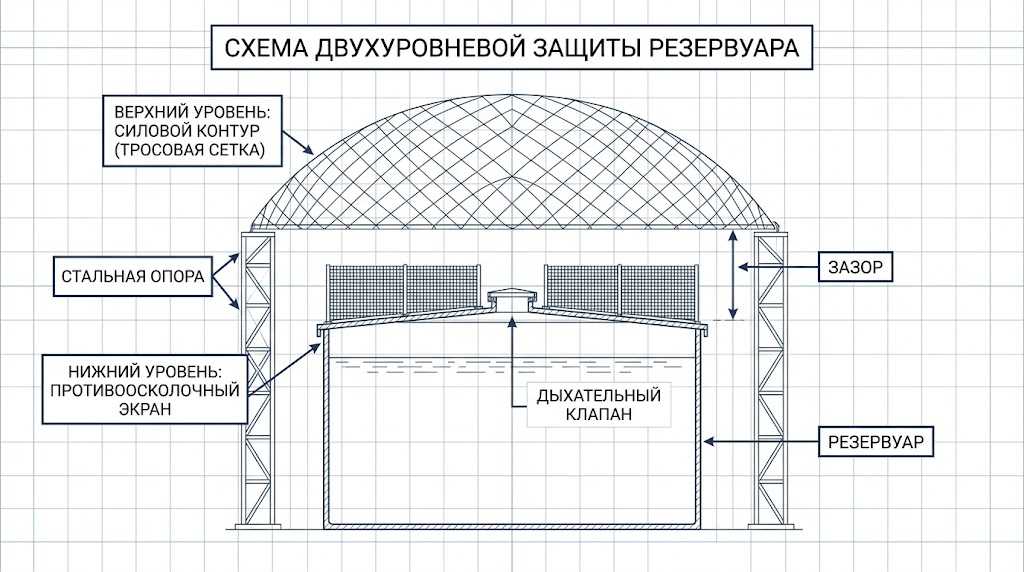

Эффективное оснащение резервуарных парков строится на базе эшелонированной двухуровневой системы.
- Верхний (силовой) уровень: Пространственная тросово-сетчатая конструкция, перекрывающая всю площадь резервуарного парка. Её задача — физический перехват, разрушение или застревание БПЛА до момента его контакта с оборудованием.
- Нижний (локальный) уровень: Противоосколочные экраны, устанавливаемые непосредственно над дыхательной арматурой, пеногенераторами и узлами запорной арматуры.
Технология, при которой реализуется оснащение нефтеперерабатывающих заводов, в условиях нефтебаз адаптируется под специфику бессварного монтажа и повышенные требования к сохранению естественной вентиляции зоны обвалования. Комплексный подход гарантирует:
- Сохранение полной герметичности технологических ёмкостей при детонации БПЛА на внешнем контуре сетки;
- Исключение вероятности образования искр при контакте элементов защиты с несущими мачтами за счёт гальванической обвязки;
- Сохранение свободного доступа для проведения регламентных замеров уровня, отбора проб и визуального осмотра оборудования.
Примеры реализации
Нефтебаза в Сибирском регионе
- Объект: Группа из 4 вертикальных стальных резервуаров РВС-10000 с дизельным топливом и бензином.
- Решение: Проектирование и монтаж единого несущего каркаса с силовыми сетчатыми модулями размером 50×40 м. Над каждым дыхательным клапаном КДС-1500 смонтированы локальные противоосколочные экраны. Все работы выполнены без проведения сварки с использованием тросовых зажимов и омеднённых талрепов.
- Результат: Объект оборудован защитным контуром без приостановки графиков приёма-отгрузки нефтепродуктов.
Резервуарный парк в Центральном регионе
- Объект: Товарно-сырьевая база, включающая 3 резервуара РВС-5000, оснащённые плавающими понтонами.
- Решение: Применение модульных пространственных сеток 45×35 м с вторичной заградительной сетью ячейкой 5×5 мм. Выполнено полное подсоединение металлоконструкций к контуру заземления. Установлена локальная защита пеногенераторов ГПСС-600.
- Результат: Обеспечена защита от всех типов коммерческих и барражирующих БПЛА с сохранением паспортных режимов работы дыхательной арматуры.
Нефтебаза в Южном регионе
- Объект: Перевалочный комплекс, 2 резервуара РВС-20000, расположенный в зоне с высокими ветровыми нагрузками и высоким уровнем грунтовых вод.
- Решение: Разработка индивидуального проекта на основе свайных фундаментов с завинчиванием свай вне пределов каре. Применена стальная сетка с морским цинкованием толщиной покрытия 50 мкм, стойкая к солевому туману.
- Результат: Защитная система выдерживает штормовые ветровые нагрузки и обеспечивает перехват беспилотных летательных аппаратов.

Нормативные требования и стандарты
Проектирование и устройство инженерно-технической защиты объектов переработки и хранения нефти регламентируется следующими нормативно-правовыми актами:
- СП 542.1325800.2024: Защита зданий и сооружений от несанкционированного применения беспилотных аппаратов. Основные положения и требования к проектированию.
- Федеральный закон № 116-ФЗ: «О промышленной безопасности опасных производственных объектов».
- Руководящие документы Ростехнадзора: Правила безопасности автозаправочных станций и нефтебаз.
- ПУЭ (Правила устройства электроустановок): Разделы 1.7 и 7.3, определяющие требования к заземлению, молниезащите и оборудованию во взрывоопасных зонах.
- ГОСТ 12.1.010-76: ССБТ. Взрывобезопасность. Общие требования.
- ГОСТ IEC 60079-10-1-2011: Взрывоопасные среды. Классификация зон.
Чек-лист для проектирования защиты нефтебазы
При разработке проектно-сметной документации (ПСД) инженерная служба должна проверить выполнение следующих ключевых этапов:
- Анализ уязвимостей: Проведён расчёт траекторий возможного подхода БПЛА, определены критические узлы (дыхательные клапаны, пеногенераторы, узлы запорной арматуры).
- Оценка взрывоопасных зон: Определены границы зон классов 0, 1, 2 для исключения применения искрящих материалов.
- Выбор бессварных узлов: В проекте заложены исключительно обжимные, болтовые и зажимные соединения.
- Расчёт дыхательной арматуры: Проверено отсутствие перекрытия зон сброса паров ЛВЖ, учтён минимальный зазор (не менее 1,0 м) до локальных экранов.
- Заземление и молниезащита: Разработана схема уравнивания потенциалов и подключения тросовых систем к действующему контуру заземления.
- Аэродинамические и снеговые нагрузки: Выполнен расчёт несущих конструкций на прочность с учётом ветровых и снеговых районов по СП 20.13330.2016.
- Разработка ППР: В плане производства работ прописан полный запрет на огневые и искрообразующие операции.
- Согласование: Проектная документация прошла необходимые экспертизы промышленной безопасности.
Надёжная защита нефтебаз — залог безопасности и экологии
Построение эффективной системы инженерно-технической защиты резервуарного парка — это сложная инженерно-экологическая задача, требовательная к деталям. В отличие от стандартных промышленных объектов, нефтебаза не прощает ошибок в вопросах фрикционной безопасности и технологических допусков. Главный приоритет — нейтрализация внешних угроз без создания внутренних рисков аварийности.
Внедрение двухуровневых тросово-сетчатых систем в сочетании с локальной защитой ключевой арматуры позволяет полностью обезопасить объект ТЭК от катастрофических последствий атак БПЛА.
Технические параметры поставляемых инженерных решений:
- Стандартная сетка: Тросы диаметром 4 мм, размер ячейки 350×350 мм, покрытие морским цинком толщиной 45 — 50 мкм.
- Вторичная заградительная сеть: Высокопрочная сетка с ячейкой 5×5 мм для удержания сбрасываемых боеприпасов и малых FPV-дронов.
- Несущий каркас: Стальной трос диаметром 14 мм с разрывным усилием не менее 113,5 кН.
- Модульность: Стандартизированные габариты несущих пролётов — 100×50 м, 50×40 м, 45×35 м, 25×25 м.
- Локальные противоосколочные экраны: Индивидуальное изготовление под клапаны КДС, КДМ, НДКМ и пеногенераторы ГПСС.
Для расчёта физических параметров системы защиты, подготовки индивидуального технического решения и выполнения проектных работ вы можете связаться с нами — специалисты нашей компании проведут аудит вашего объекта и предложат оптимальный комплекс мер по защите от БПЛА в полном соответствии с требованиями Ростехнадзора.
