Защита НПС и узлов задвижек магистральных нефтепроводов от БПЛА — автономные модули

Автономные модули для защиты НПС и узлов задвижек нефтепроводов от БПЛА.

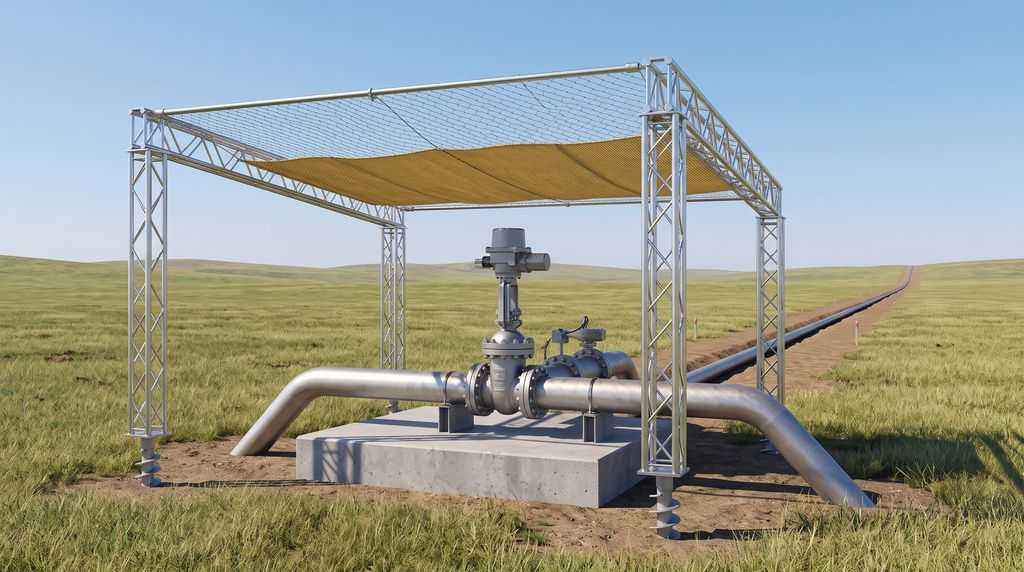

Защита узла задвижек магистрального нефтепровода от БПЛА автономным модулем 25×25 м

Магистральный трубопроводный транспорт нефти — это сложная система. Её протяжённость — тысячи километров. Бесперебойность зависит от подземных участков и наземной инфраструктуры. Это головные и промежуточные нефтеперекачивающие станции (НПС). Также это площадки узлов пуска и приёма средств очистки и диагностики (СОД). И линейные узлы запорной арматуры. Эти объекты рассредоточены по разным ландшафтам. От заболоченных участков Западной Сибири до степных пространств Поволжья. В современных условиях инженерная защита НПС от БПЛА требует новых решений. Системная защита линейной части трубопроводов тоже. Нужны решения с высоким уровнем пассивной физической стойкости. Ознакомиться с полным спектром комплексов можно на нашем сайте.

Общие концепции защиты магистралей мы рассмотрели в отдельном материале. Эта статья фокусируется на локальных наземных узлах. Это насосные станции, камеры СОД и линейная арматура.

Поражение любого узла выводит из строя участок перекачки. Длина участка — сотни километров. Это провоцирует аварийные остановки потока. Также возникают кавитационные процессы. Экологические и финансовые риски колоссальны. Ключевое решение — пространственные автономные модули. Их типоразмеры — 25×25 м и 45×35 м. Такие укрытия локализуют кинетический и кумулятивный удар. Они сохраняют целостность электроприводов. Монтаж идёт по регламентам взрывопожаробезопасности. Перекачка сырья не останавливается.

Почему НПС и узлы задвижек уязвимы

Насосно-перекачивающие станции и линейные задвижки уязвимы. Причины — открытое размещение оборудования. Также это тонкостенные корпуса электроприводов и КИПиА. И удалённость объектов от баз реагирования. Это исключает постоянное прикрытие мобильными группами ПВО.

Магистральный нефтепровод работает непрерывно. Давление — до 6,4 — 7,5 МПа. Внезапное воздействие на оборудование вызывает цепочку аварий:

  • Мгновенная остановка процесса: Станция создаёт и поддерживает градиент давления. Точечное разрушение одного насоса вызывает падение напора. Это ведёт к срыву потока. Затем — автоматическое отключение всей цепочки.
  • Удалённость и автономность: Линейная арматура и камеры СОД стоят вдоль трассы. Интервал — 15 — 30 км. Часто это труднодоступные районы. Физическая охрана ограничена периметром и датчиками. Это делает их открытыми целями для дронов.
  • Уязвимость открытых компонентов: Подземная труба защищена грунтом. Но задвижка с электроприводом стоит открыто. Также открыты импульсные трубки датчиков. И кабельные эстакады. И клеммные коробки КИПиА. Корпуса электроприводов делают из силумина или чугуна. Они не имеют броневой стойкости. Их пробивает даже лёгкий осколок. Или таранный удар FPV-дрона.
  • Каскадный гидроудар: Заклинивание задвижки при работающих насосах вызывает гидроудар. Давление резко растёт. Скачок может разорвать трубу на соседних участках. Это приводит к разливам нефти. Загрязняются водоёмы. Возникают пожары высшей категории сложности.

Поэтому укрытие насосных станций от БПЛА — не вспомогательная мера. Это фундаментальное условие промышленной безопасности ОПО.

Уязвимые элементы НПС и линейных узлов

Комплексный анализ технологической схемы даёт чёткую классификацию уязвимых точек.

ЭлементРазмещениеУязвимые компонентыПоследствия
Магистральные насосыОткрытые площадкиУлитка насоса, уплотнения, электродвигательРазгерметизация, фонтанирование нефти, остановка
Линейная арматураОгороженные площадкиЗадвижка с электроприводом, редукторПотеря управления, невозможность отсечения
Камеры СОДНаземные узлыКонцевые затворы, дренажные линииСрыв дефектоскопии, разгерметизация
Кабельные эстакадыНадземные трассыСиловые кабели, оптоволокно, шкафыПотеря связи, обесточивание приводов

Магистральные насосные агрегаты

Насосные залы НПС комплектуются центробежными агрегатами. Мощность — до 8 — 10 МВт. Наибольшую опасность представляет разрушение системы смазки. Также — торцевых уплотнений вала. Потеря герметичности уплотнения выбрасывает горячую нефть. Давление — до 6 МПа. Образуется взрывоопасный аэрозоль. Второй критический элемент — высоковольтные электродвигатели. Пробитие кожуха охлаждения ведёт к короткому замыканию. Агрегат выходит из строя на срок до полугода.

Задвижки с электроприводом

Магистральные задвижки оснащаются интеллектуальными электроприводами. Это взрывозащищённое исполнение. Например, AUMA, Rotork или отечественные аналоги. Слабейшее звено — блок электропривода.

  • Механический удар деформирует выходной шток. Разрушается планетарный редуктор. Закрытие задвижки становится невозможным.
  • Взрыв кумулятивного заряда прожигает корпус блока управления. Уничтожается микропроцессорная плата и пускатели.
  • При аварии повреждённая задвижка не перекрывает поток. Нефть поступает в зону аварии самотёком.

Для предотвращения таких инцидентов разработана защита узлов задвижек нефтепроводов от дронов. Она исключает доступ БПЛА к уязвимым узлам арматуры.

Узлы пуска и приёма СОД

Камера СОД — это горизонтальный сосуд под давлением. Она оснащена быстродействующим концевым затвором байонетного типа. В этих узлах вводят и извлекают внутритрубные диагностические снаряды. Также здесь работают очистные скребки.

В узлах скапливаются парафинистые отложения, шлам и газовые карманы. Механическое повреждение затвора приводит к воспламенению тяжёлых фракций. Нарушение геометрии камеры исключает внутритрубную диагностику. Это прямо запрещено правилами технической эксплуатации.

Кабельные эстакады и КИПиА

Линейные узлы управляются через АСДУ. По надземным эстакадам подаётся электропитание. Также передаются сигналы датчиков. Это датчики давления, температуры и загазованности. Осколочное поражение кабельного моста сечением 0,5×0,3 м рубит линии связи. Узел переходит в режим «технологической слепоты».

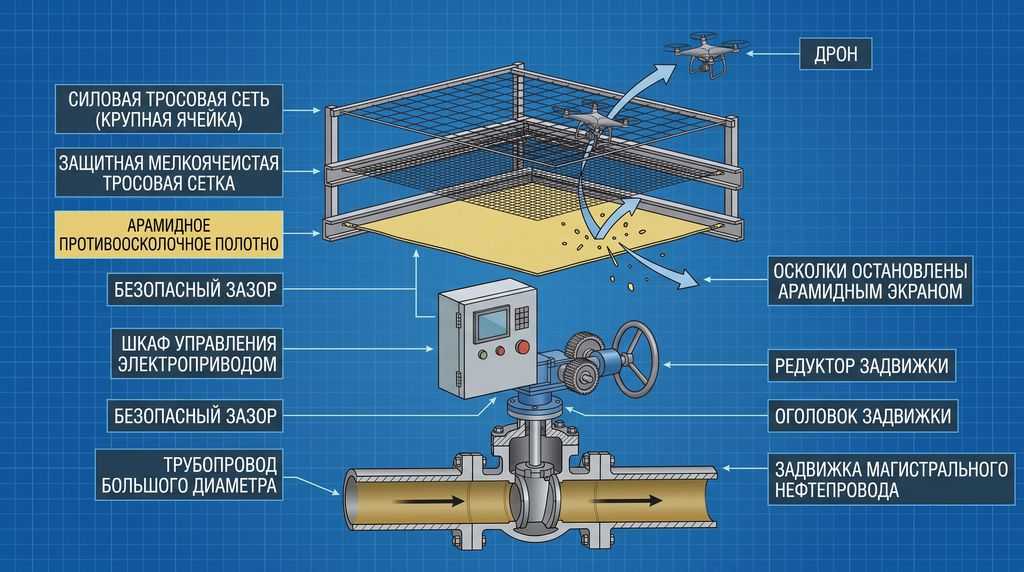

Схема защиты электропривода задвижки: силовая сеть, защитная сетка, арамидный экран

Автономные модули 25×25 м и 45×35 м

Инженерное бюро разработало линейку быстровозводимых модулей. Они адаптированы под габаритные условия объектов трубопроводного транспорта.

ПараметрМодуль 25×25 мМодуль 45×35 м
НазначениеУзлы задвижек, камеры СОД, КИПиАНасосные площадки НПС, узлы учёта
Площадь625 м²1575 м²
Высота6,0 — 8,5 м9,0 — 12,0 м
ФундаментВинтовые сваи Ø 159–219 ммВинтовые сваи с ростверком
МонтажОт 3 до 5 сменОт 7 до 12 смен
Снеговая нагрузкаДо 3,2 кПаДо 3,8 кПа
СтыковкаЛинейная вдоль трассыБлочно-модульная

Модуль 25×25 м — для узлов задвижек и камер СОД

Габариты 25×25 метров покрывают стандартный периметр линейного узла. Это основная задвижка, резервная секущая задвижка на лупинге, байпасная линия и площадка обслуживания.

  • Каркас: Пространственная решётчатая конструкция из бесшовных труб. Формирует жёсткий четырёхгранный пирамидальный купол. Или пологий арочный купол.
  • Фундамент на винтовых сваях: Не требует земляных работ и бетона. Литые наконечники с лопастями закручиваются в мерзлые грунты. Также в водонасыщенные грунты. Используются мобильные установки на вездеходных шасси.
  • Зона обслуживания: Высота в коньке — до 8,5 м. Это гарантирует заезд кранов-манипуляторов и автовышек. Плановый ремонт задвижек идёт без демонтажа полотна.

Модуль 45×35 м — для НПС и крупных узлов

Этот типоразмер перекрывает производственные блоки головных и промежуточных станций.

  • Пролётная система: Пролёт 35 метров без промежуточных опор. Перекрывает технологические линейки магистральных насосов. Также обвязку трубопроводов Ду 1000 — 1200 мм. И эстакады маслосистем.
  • Масштабируемость: Торцевые фермы имеют унифицированные фланцевые узлы. Модули стыкуются последовательно по длине. Получается сплошная защищённая галерея. Она накрывает весь машинный зал открытого типа. Или группу узлов учёта нефти.
  • Свободное вентилирование: Открытая решётчатая структура не мешает воздухообмену. Под куполом не скапливаются взрывоопасные газы. Это критически важно для объектов категории А.

Автономность защиты

Активные системы обнаружения требуют энергоснабжения. Они нуждаются в калибровке и каналах передачи данных. Также нужны операторы. Защитные модули полностью автономны:

  • Энергонезависимость: Конструкция работает без внешних источников. Защитные свойства сохраняются при полном блэкауте станции.
  • Пассивная надёжность: Механический барьер готов к нейтрализации удара в любую секунду. Погодные условия не влияют на работу. Туман, песчаная буря или радиопомехи тоже.
  • Радиопрозрачность: Стальные канаты и арамидные сетки не экранируют радиосигналы. Телеметрия и связь работают штатно.

Защита электроприводов задвижек

Для ответственных запорных узлов применяется двухуровневая система. Общий верхний модуль дополняется локальным укрытием над задвижкой.

УровеньЭлементФункция
1Силовая сеть (канат Ø 14 мм, ячейка 5×5 м)Перехват корпуса дрона
2Защитная сетка (трос 4 мм, ячейка 150×150 мм)Задержание мелких фрагментов
3Арамидное полотноУлавливание осколков и элементов боевой части
4Локальный козырёк над приводомЗащита смотровых окон и штурвала

Принцип работы защитного сэндвича

  • Первичный силовой контур: Стальной трос 4 мм перехватывает корпус беспилотника. Ячейка 150×150 мм исключает пролёт винтов и моторных балок. Трос работает на упругое растяжение. Он гасит до 70% кинетической энергии. Расчётная масса аппарата — до 15 кг.
  • Противоосколочный экран: Под стальной сеткой размещается баллистическое полотно. Это арамидные нити повышенной прочности. Они пропитаны гидрофобным полиуретаном. Экран улавливает детали планера. Также фрагменты литиевых аккумуляторов. И осколки лопастей. И поражающие элементы шрапнельных боевых частей.
  • Локальный демпфер над приводом: На оголовке задвижки монтируется быстросъёмный козырёк. Он предотвращает падение капель расплавленного металла. И детонационных остатков. Они не попадают на смотровые окна и штурвал ручного дублера.

Монтаж на действующих объектах

Работы на действующих объектах регламентированы отраслевыми нормами. Также действует федеральное законодательство.

Бессварной монтаж — нулевой риск искрообразования

Все элементы модулей изготавливаются на заводе. На них наносится антикоррозийное покрытие.

  • Сборка ферм, колонн и связей идёт только на болтах. Класс прочности — 8.8 и 10.9. Используются стопорные шайбы Nord-Lock.
  • Монтаж полотна и натяжение канатов выполняется талрепами. Также винтовыми зажимами и клиновыми муфтами. Газопламенная резка и сварка исключены.
  • На территории действующих зон (класс В-1г) огневые работы запрещены. Это снимает необходимость оформления нарядов-допусков. Безопасность объекта гарантирована.

Винтовые сваи — фундамент без земляных работ

Бетонирование фундаментов создаёт вибрации. Забивка железобетонных свай тоже. Отрывка котлованов может повредить кабели. Винтовые сваи решают эти проблемы:

  • Точечное погружение с шурфлением и трассоисканием;
  • Отсутствие динамических воздействий на фундаменты насосов;
  • Немедленная готовность к нагрузкам;
  • Противодействие морозному пучению грунтов.

Непрерывность технологического цикла

Монтаж ведётся по захваткам. Перекачка нефти не останавливается. Рабочее давление в трубопроводе не снижается.

ЭтапРаботыСрок
1Трассировка коммуникаций, завинчивание свай1 — 2 дня
2Укрупнительная сборка ферм вне зоны1 — 2 дня
3Подача ферм краном, болтовая фиксация1 день
4Натяжение канатов и экрана1 день
ИтогПолная защита узла4 — 6 дней

Нормативные требования и безопасность

Проектирование и ввод в эксплуатацию опираются на государственную нормативную базу:

  • СП 542.1325800.2024: Определяет методики расчёта канатов и сеток на удар БПЛА. Задаёт величины остаточных стрел прогиба. И требования к компоновке демпферов.
  • Федеральный закон № 116-ФЗ: Регламентирует экспертизу промышленной безопасности. Проектные решения регистрируются в Ростехнадзоре.
  • Федеральный закон № 35-ФЗ: Устанавливает мероприятия по защите объектов ТЭК. Включая нападения с воздуха.
  • СП 20.13330.2016: Свод правил для расчёта устойчивости к климатическим факторам. Это ветровой подпор, гололёд и снеговая масса.
  • ФНП «Правила безопасности в нефтяной и газовой промышленности»: Нормы пожаровзрывобезопасности. Они действуют в охранных зонах трубопроводов.

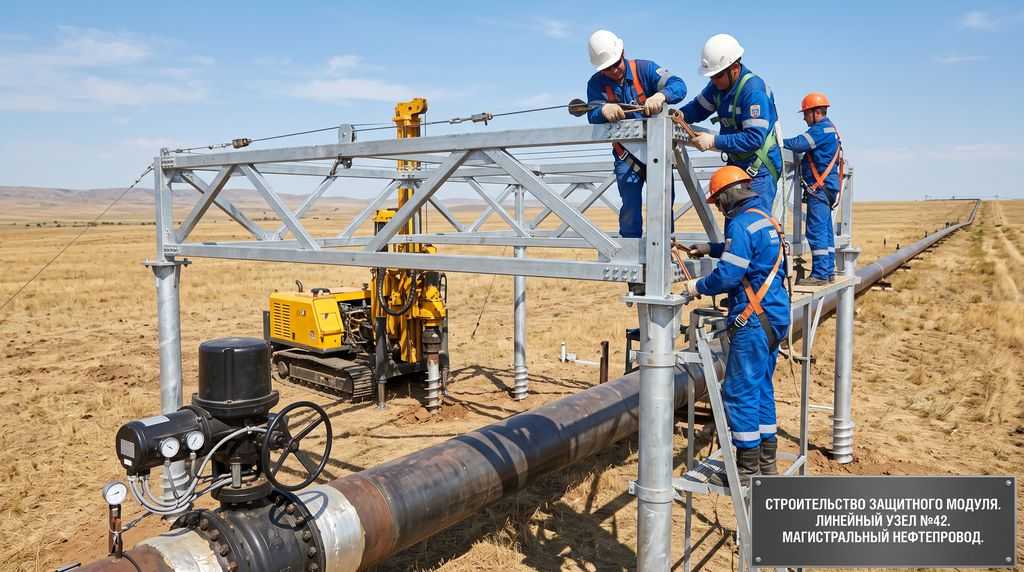

Монтаж защитного модуля на винтовых сваях на линейном узле нефтепровода

Примеры реализации на магистральных нефтепроводах

Пример 1: Узел линейной арматуры (Уральский регион)

  • Объект: Узел секущих задвижек Ду 1000 с электроприводами. Пойменный участок перехода через реку.
  • Специфика: Пучинистые грунты, высокий уровень вод. Удалённость от базы — 60 км. Отключение нитки невозможно.
  • Решение: Автономный модуль 25×25 м на 8 винтовых сваях Ø 219 мм. Глубина — 6 метров. Каркас собран на болтах. Цинкование — 50 мкм. Под сеткой — арамидный экран.
  • Результат: Монтаж занял 4 дня. Работали 5 монтажников. Тяжёлая техника не привлекалась. Перекачка шла в штатном режиме.

Пример 2: Открытая насосная площадка (Поволжье)

  • Объект: Площадка с четырьмя насосными агрегатами НМ 3600-230.
  • Специфика: Плотная застройка, много подземных коммуникаций. II ветровой и IV снеговой районы.
  • Решение: Сдвоенный модуль 45×70 м. Пролёт — 35 метров. Сваи завинчивались мобильной установкой.
  • Результат: Насосная группа защищена от всех углов подлёта. Заключение экспертизы зарегистрировано в Ростехнадзоре.

Защита НПС и линейных узлов — бесперебойная перекачка

Магистральные нефтепроводы требуют комплексных инженерных мер. Линейные задвижки, узлы СОД и насосные агрегаты — это технологический хребет системы. Его разрушение парализует транспортировку сырья на целые регионы.

Автономные модули 25×25 м и 45×35 м решают задачу перехвата дронов. Они не вмешиваются в технологический режим. Установка на винтовые сваи исключает бетонные процессы и вибрации. Бессварной метод обеспечивает нулевой риск искрообразования. Двойной контур из канатов и арамидного полотна локализует удар и осколки.

Сводные технические характеристики

КомпонентХарактеристика
Типоразмеры модулей25×25, 45×35, 50×40, 100×50 м
Несущий канатØ 14 мм, ячейка 5×5 м, 113,5 кН
Защитная сеткаØ 4 — 6 мм, ячейка 150×150 мм
Противоосколочный экранАрамидное полотно с УФ- и влагозащитой
АнтикоррозияГорячее цинкование 45 — 50 мкм
ФундаментВинтовые сваи Ø 159 — 219 мм
МонтажБессварной, без остановки перекачки
Срок службы20+ лет

Для обследования линейных узлов и расчёта нагрузок свяжитесь с нами. Инженеры подготовят проект с учётом специфики вашего участка.
