Силовые трансформаторы и автотрансформаторы формируют основу надёжности электрических сетей. Они преобразуют напряжение на подстанциях классов от 35 до 500 кВ. Эти массивные агрегаты содержат десятки тонн горючего трансформаторного масла. Следовательно, механическое повреждение бака вызывает немедленное воспламенение или мощный взрыв. Атака БПЛА способна обесточить крупные предприятия и целые регионы. В современных реалиях комплексная защита силовых трансформаторов от БПЛА гарантирует энергобезопасность страны. Ознакомиться с типовыми проектными решениями можно на нашем сайте.
Вместе с тем эффективная физическая защита ОРУ от дронов требует строгого инженерного подхода. Инженеры учитывают риски коротких замыканий и специфику электромагнитных полей. Поэтому защитные конструкции монтируют на независимых фундаментах по периметру оборудования. Стальной канат 4 — 6 мм образует силовой контур и гасит энергию столкновения. Второй рубеж — противоосколочное полотно. Оно ловит кумулятивные струи и вторичные фрагменты. Проект при этом выдерживает нормативные зазоры по ПУЭ-7.
Почему трансформаторы уязвимы для БПЛА
Открытые площадки, тонкие стенки бака и горючее масло делают трансформаторы лёгкой целью. Удар дрона пробивает охлаждающий контур и вызывает разрушительный пожар.
Силовой трансформатор и автотрансформатор концентрируют в одном корпусе огромную электрическую мощность. Внутри стального бака циркулируют десятки тонн минерального диэлектрического масла. Оно обеспечивает охлаждение магнитопровода и высоковольтной изоляции обмоток. Однако горячее трансформаторное масло обладает высокой горючестью и взрывоопасностью. Температура вспышки паров масла составляет всего 135 — 145 °C.
| Фактор воздействия | Механизм повреждения | Последствия для энергообъекта |
|---|---|---|
| Кумулятивная струя | Прожигание листовой стали толщиной до 150 мм | Мгновенный пробой бака и воспламенение масла |
| Кинетический таран | Динамический удар тяжёлого БПЛА на скорости 150 км/ч | Разрушение высоковольтных вводов и короткое замыкание |
| Сбросы боеприпасов | Подрыв гранат или мин на крышке трансформатора | Разрушение расширительного бака и шкафов КИПиА |
| Осколочный поток | Пробитие тонкостенных трубок радиаторов охлаждения | Быстрая утечка теплоносителя и перегрев активной зоны |
При прямом попадании боеприпаса стальной бак получает сквозное пробитие. Следовательно, масло вытекает наружу и мгновенно воспламеняется от электрической дуги. Кумулятивная струя легко прожигает металл радиаторов охлаждения. Кроме того, операторы беспилотников часто осуществляют прицельные сбросы малых боеприпасов. Даже небольшая граната способна разрушить фарфоровую покрышку маслонаполненного ввода. В результате возникает каскадная авария с отключением смежных подстанций. Восстановление повреждённого агрегата требует многих месяцев сложнейших заводских работ. Поэтому своевременная защита подстанций сетками от дронов предотвращает масштабные убытки.

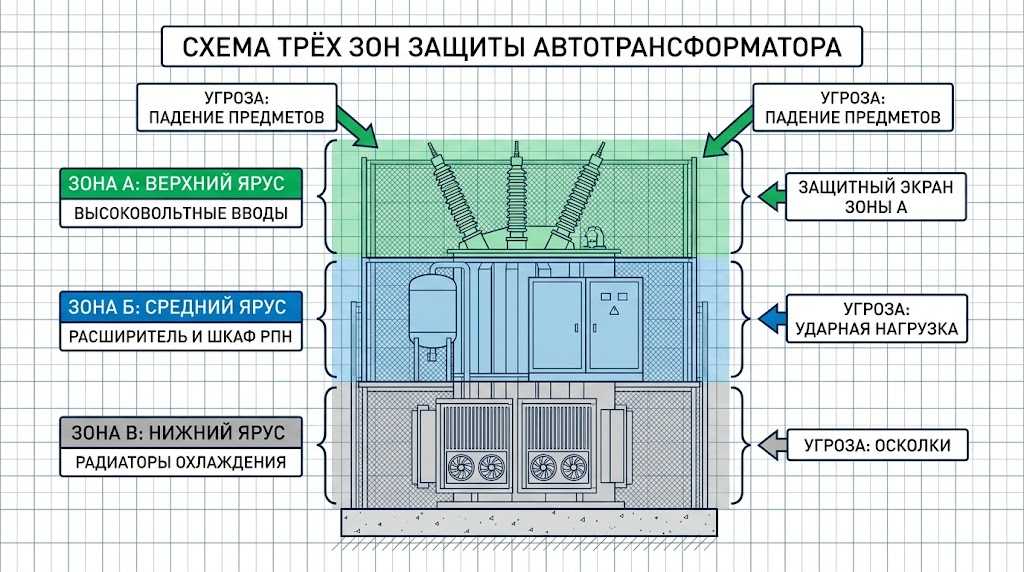

Уязвимые элементы трансформаторов
Конструкция мощного трансформатора содержит критические узлы с различной степенью механической прочности. Поражение любого из них ведёт к аварийному останову электроустановки.
| Узел трансформатора | Класс напряжения | Конструктивная специфика | Уязвимость перед БПЛА |
|---|---|---|---|
| Маслонаполненный ввод | 35 — 500 кВ | Хрупкая фарфоровая или полимерная покрышка | Высокая: разрушение от мелких осколков |
| Радиаторы охлаждения | — | Тонкостенные трубы толщиной 1,2 — 1,5 мм | Критическая: пробитие дробью и шрапнелью |
| Расширительный бак | — | Расположение на верхней точке агрегата | Высокая: прямые вертикальные сбросы |
| Шкафы ШАОТ и КИПиА | 0,4 кВ | Тонколистовая сталь, микропроцессорные блоки | Средняя: перебивание кабелей управления |

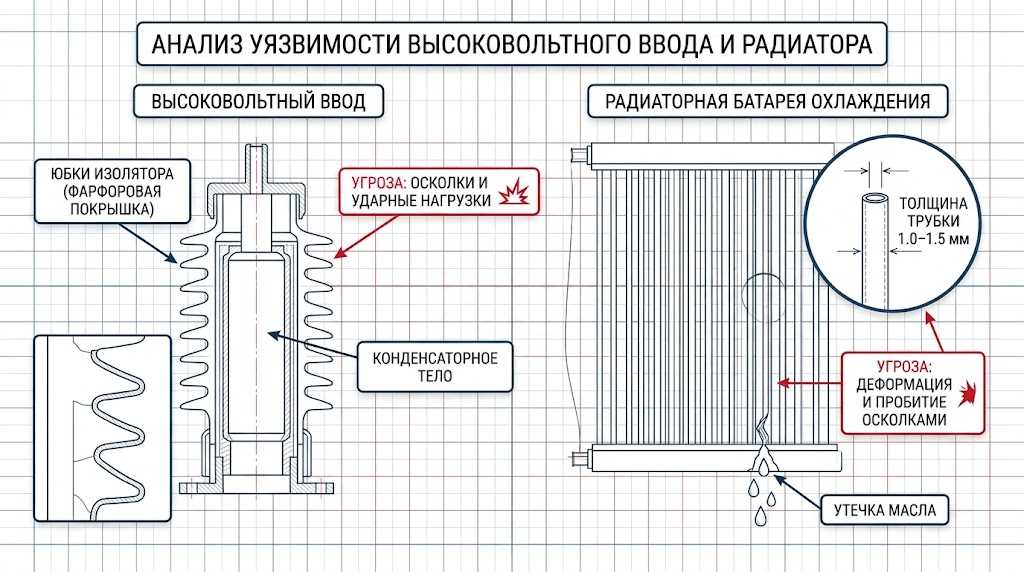

Маслонаполненные вводы
Высоковольтные маслонаполненные вводы на 110 — 500 кВ возвышаются над баком трансформатора. Они состоят из хрупкой керамической или полимерной изоляционной покрышки. Внутри ввода находится конденсаторный сердечник и трансформаторное масло под давлением.
Осколки боевой части легко раскалывают внешнюю фарфоровую рубашку ввода. Вследствие этого возникает мгновенный межфазный пробой на заземлённый корпус. Электрическая дуга поджигает выброшенное масло и вызывает разрушительный взрыв.
Радиаторы охлаждения
Охлаждающие радиаторы состоят из тонкостенных стальных трубок толщиной 1,2 — 1,5 мм. Они окружают силовой бак по всему внешнему периметру. Даже лёгкие вторичные осколки пробивают тонкий металл трубок радиатора.
В результате происходит быстрая потеря объёма охлаждающего теплоносителя. Масляный насос завоздушивается, а температура активной части резко возрастает. Защитная автоматика аварийно отключает трансформатор от питающей энергосистемы.
Расширительный бак
Расширительный бак установлен на верхней опорной раме над трансформатором. Он компенсирует температурные колебания объёма масла при различных режимах нагрузки. Бак находится на открытой позиции и уязвим для ударов сверху.
Пробитие расширителя приводит к разливу сотен литров горячего масла. Кроме того, повреждение газового реле провоцирует ложное срабатывание систем пожаротушения. Это исключает возможность быстрого повторного включения подстанции в сеть.
Системы управления и КИПиА
К шкафам управления подходят десятки силовых и контрольных кабельных линий. Они передают информацию о температуре, уровне масла и газообразовании.
Перерубание кабельной трассы осколками полностью блокирует дистанционный контроль агрегата. Таким образом, дежурный персонал теряет возможность безопасно управлять подстанцией. Автоматика защитного отключения переводит весь энергоузел в состояние глубокого блэкаута.

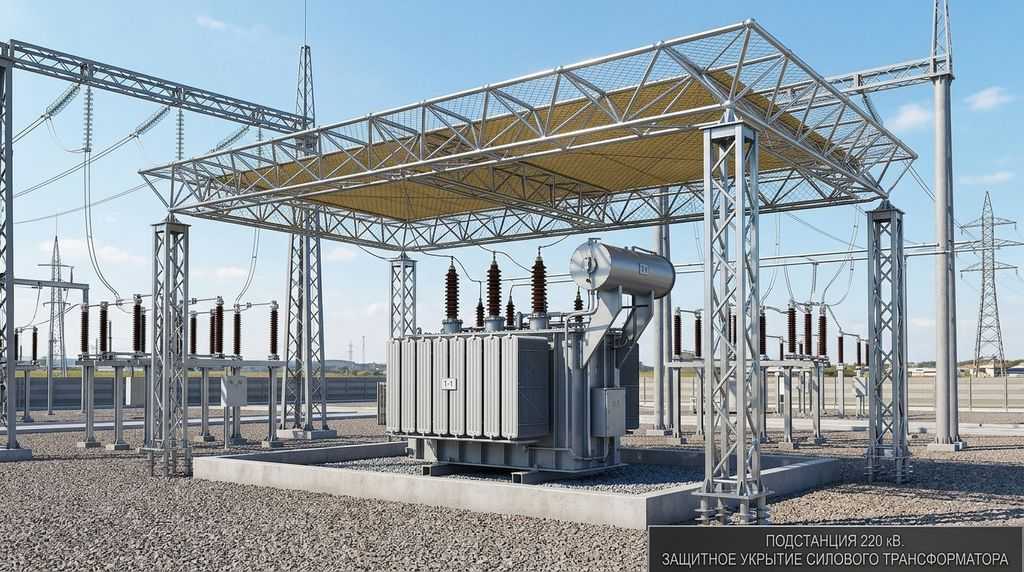

Укрытие на фундаментах — решение для защиты трансформаторов
Инженерная защита трансформаторов строится на возведении обособленных пространственных каркасов. Монтаж конструкций прямо на бак трансформатора категорически запрещён правилами безопасности.
Конструкция укрытия

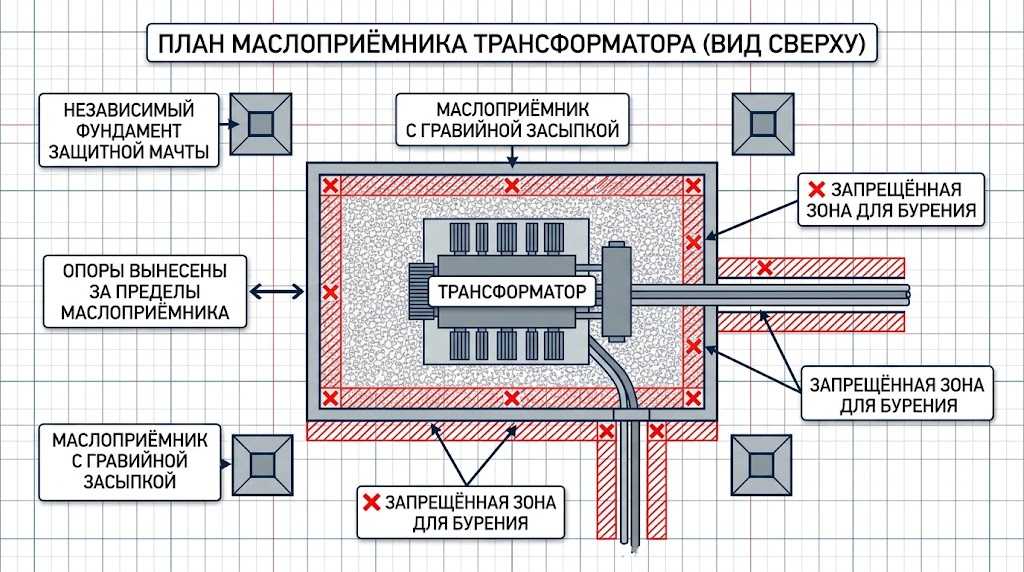

Силовой каркас монтируют на независимых железобетонных фундаментах или винтовых сваях. Опоры располагают за пределами чаши аварийного маслоприёмника трансформатора. На стальные фермы натягивают прочную сеть из троса 4 — 6 мм.
Размер ячейки 150×150 мм эффективно перехватывает большинство типов воздушных целей. Тросовое полотно обеспечивает упругое демпфирование удара за счёт расчётного растяжения. Кинетическая энергия налетающего беспилотника рассеивается на безопасной дистанции от бака.

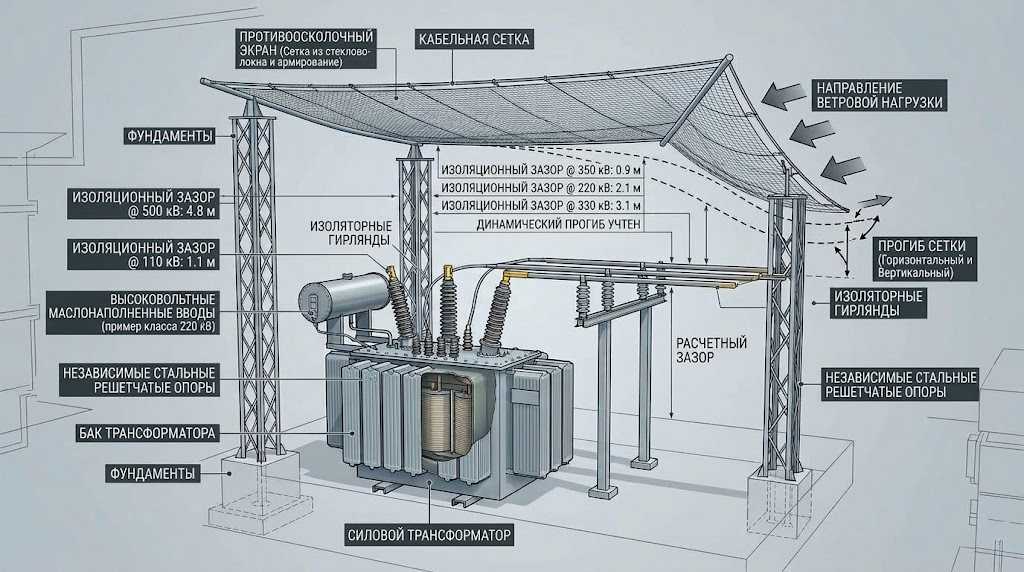

Соблюдение изоляционных расстояний по ПУЭ-7
Металлический защитный купол не должен нарушать воздушные диэлектрические промежутки. Седьмое издание Правил устройства электроустановок (ПУЭ-7) строго регламентирует безопасные расстояния. Инженеры рассчитывают габариты каркаса с учётом номинального напряжения распределительного устройства.
| Номинальное напряжение ОРУ | Минимальное расстояние в воздухе по ПУЭ-7 | Проектный зазор с учётом прогиба сетки |
|---|---|---|
| 35 кВ | Не менее 0,6 м | Не менее 1,5 м |
| 110 кВ | Не менее 1,0 м | Не менее 2,2 м |
| 220 кВ | Не менее 2,0 м | Не менее 3,5 м |
| 330 кВ | Не менее 2,8 м | Не менее 4,5 м |
| 500 кВ | Не менее 4,2 м | Не менее 6,0 м |
Тросовая сетка под действием ветра или массы снега динамически прогибается. Расчётный прогиб не должен сокращать воздушные зазоры. Иначе возникает риск высоковольтного пробоя на металлоконструкцию. Исключение коротких замыканий — главный проектный приоритет.
Отвод наведённого напряжения
В зоне открытых распределительных устройств действуют мощные электромагнитные поля промышленной частоты. На незаземлённых протяжённых металлических тросах неизбежно возникает опасное наведённое напряжение. Величина этого потенциала способна достигать десятков тысяч вольт.
Наведённый потенциал провоцирует постоянное коронное искрение на элементах сетки. Взрывоопасные пары трансформаторного масла могут воспламениться от малейшей искры. По этой причине фермы и канаты соединяют с заземляющим контуром подстанции. Укрытие встраивают в общую систему молниезащиты. Так снимается разность потенциалов и убираются искровые разряды.
Противоосколочный экран — защита от вторичных осколков
Обычная тросовая сеть останавливает корпус дрона, но пропускает мелкие элементы. Взрыв боевой части порождает плотный поток стальных осколков на высокой скорости. Скорость разлёта поражающих элементов достигает 1500 — 2000 метров в секунду. Такие осколки легко пробивают тонкостенные радиаторы и рассекают высоковольтные кабели.
| Слой защиты | Материал компонента | Задерживаемый поражающий фактор |
|---|---|---|
| Верхний силовой контур | Стальной трос Ø 4 — 6 мм, ячейка 150×150 мм | Фюзеляж, моторы, гашение кинетического удара |
| Нижний баллистический контур | Высокопрочное арамидное полотно (кевлар) | Осколки, шрапнель, кумулятивная струя, капли металла |
| Демпфирующий зазор | Воздушная прослойка 200 — 300 мм | Снижение давления фронта воздушной взрывной волны |
Для надёжной защиты инженеры применяют двухконтурный комплекс. Под силовой тросовой сеткой монтируют гибкий противоосколочный экран. Его основу составляет многослойное полотно из баллистического арамидного волокна.
Арамидная ткань обладает колоссальной удельной прочностью на разрыв. Экран улавливает летящие фрагменты и снижает энергию кумулятивной струи. Кроме того, полотно защищает маслонаполненное оборудование от горящих реагентов. Падающие горящие обломки аккумуляторов остаются на поверхности экрана. Это исключает риск локального термического повреждения и воспламенения масла.

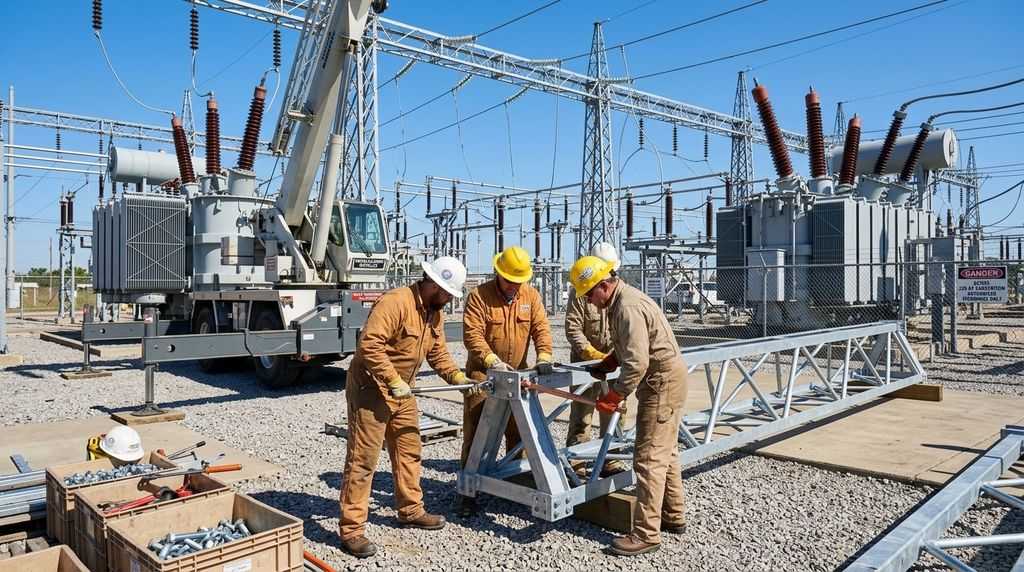

Монтаж без полного обесточивания подстанции
Остановка узловой подстанции влечёт колоссальные перебои в подаче электроэнергии. Поэтому работы выполняют поэтапно по специальным технологическим картам.
- Бессварной монтаж: Все элементы каркаса соединяют высокопрочными болтами. Это исключает сварочные работы и искрообразование возле взрывоопасного оборудования.
- Поэтапное возведение каркаса: Монтажники работают в согласованные кратковременные технологические «окна». Отключение оборудования производят только для конкретных участков.
- Учёт изоляционных расстояний: Персонал применяет подъёмную технику с ограничителями вылета. Стрелы кранов не приближаются к действующим токоведущим шинам.
- Экспертиза Ростехнадзора: Проектная документация проходит экспертизу промышленной безопасности. Эксперты подтверждают соблюдение требований электробезопасности.
На ответственных узловых подстанциях столичного региона защита трансформатора от сбросов с БПЛА Москва реализуется в условиях непрерывного технологического режима. Специальные захваты позволяют натягивать канаты без захода тяжёлой техники в ОРУ.
Чек-лист для проектирования защиты трансформатора
Перед утверждением проектной документации проверьте следующие пункты:
- Установлен класс напряжения (35 — 500 кВ) и модель агрегата?
- Выполнен расчёт зазоров по ПУЭ-7?
- Учтён динамический прогиб сетки в проектных зазорах?
- Предусмотрено заземление всех металлических элементов?
- Проработано подключение к молниезащите?
- Подобраны габариты модулей (25×25, 45×35, 50×40, 100×50 м)?
- Заложены ли противоосколочные экраны?
- Пройдено ли согласование с Ростехнадзором?
Нормативные требования
Проектирование укрытий для силовых трансформаторов опирается на нормативную базу:
- СП 542.1325800.2024 — методика расчёта канатов на удар БПЛА. Задаёт нагрузки и допустимые прогибы.
- ПУЭ-7 — устанавливает минимальные воздушные зазоры. Определяет требования к заземлению и защите от наведённого напряжения.
- Федеральный закон № 116-ФЗ — регулирует промышленную безопасность ОПО. Укрытие проходит обязательную экспертизу.
- Федеральный закон № 35-ФЗ — антитеррористические требования к объектам критической инфраструктуры.
- СП 20.13330.2016 — свод правил регламентирует учёт ветровых, гололёдных и снеговых воздействий. Инженеры рассчитывают прочность каркасов с учётом климатологии.
Практические примеры реализации на объектах энергетики
Пример 1: Узловая подстанция 220 кВ в Поволжье
На подстанции 220 кВ в Поволжье требовалось защитить группу автотрансформаторов АТДЦТН-200000/220. Инженеры спроектировали модульное укрытие 45×35 м на независимых винтовых сваях.
Конструкция обеспечила нормативное изоляционное расстояние 2,5 метра до токоведущих шин. Все тросовые сетки и фермы подключили к общему заземляющему контуру. Работы выполнили за 8 дней без отключения потребителей.
Пример 2: Подстанция 500 кВ на Урале и в Сибири
На крупном энергетическом объекте Урала защитили открытое распределительное устройство 500 кВ. Для перекрытия высоковольтных вводов смонтировали пространственную ферму с пролётом 50 метров.
Сетка из оцинкованного троса 6 мм выдерживает суровые климатические нагрузки региона. Баллистический арамидный экран полностью исключает поражение маслонаполненных радиаторов мелкими осколками.
Защита трансформаторов — взрывобезопасность и надёжность
Защита силовых трансформаторов и автотрансформаторов от воздушных атак требует специальных инженерных решений. Высокое напряжение и горючее масло делают невозможным использование случайных конструкций.
Только независимый силовой каркас гарантирует сохранение расчётных изоляционных расстояний по ПУЭ-7. Качественное заземление снимает опасное наведённое напряжение и предотвращает коронные разряды. Применение баллистического арамидного экрана исключает пробитие бака вторичными осколками. В результате подстанция сохраняет работоспособность и обеспечивает стабильное снабжение потребителей.
Сводные технические характеристики защитной системы
| Параметр | Значение |
|---|---|
| Габариты модулей | 25×25, 45×35, 50×40, 100×50 м |
| Силовой канат | Ø 14 мм, ячейка 5×5 м, разрывное усилие 113,5 кН |
| Перехватывающее полотно | Ø 4 — 6 мм, ячейка 150×150 мм |
| Антикоррозийная обработка | Горячее цинкование 45 — 50 мкм (ГОСТ 9.307-2021) |
| Электробезопасность | Встроено в заземляющий контур и молниезащиту |
| Ресурс | 20+ лет в любых климатических зонах |
