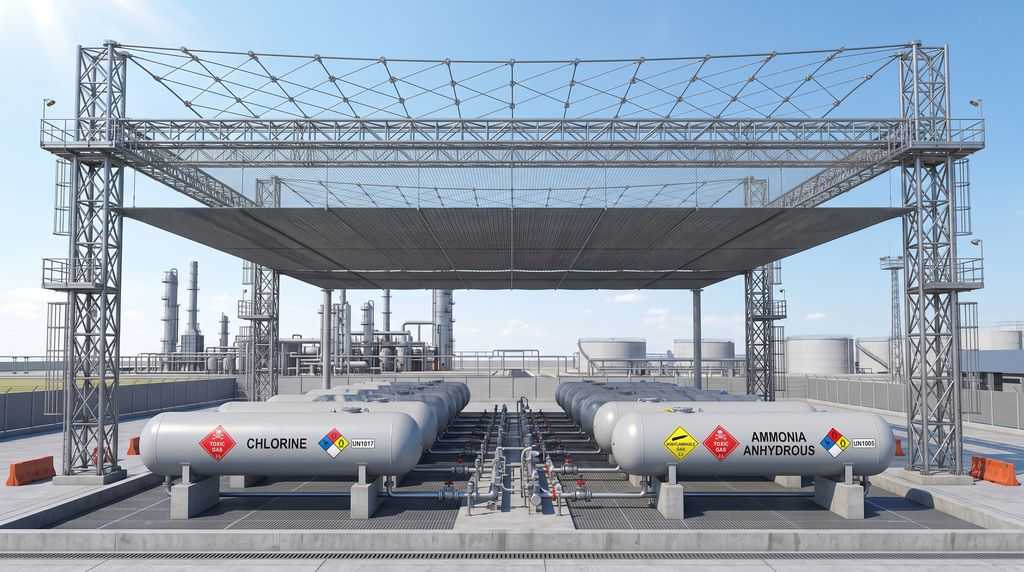

Химически опасные производственные объекты (ХОПО) I класса опасности представляют собой категорию критической инфраструктуры с наивысшим уровнем техногенного риска. На открытых складах и перевалочных базах таких предприятий концентрируются тысячи тонн аварийно химически опасных веществ (АХОВ) — жидкого хлора, безводного аммиака, сероводорода, фосгена и сернистого ангидрида. В отличие от нефтеперерабатывающих производств, где попадание ударного дрона вызывает локальный пожар или взрыв паров в границах обвалования, воздушный инцидент на химическом складе приводит к мгновенной динамической разгерметизации резервуаров под давлением и неконтролируемому образованию токсичного первичного облака.
Полномасштабная защита таких объектов не может строиться исключительно на классических средствах охраны периметра или системах радиоэлектронного подавления, неэффективных против дронов с оптическим наведением и оптоволоконными линиями управления. Как подробно описано в материалах на нашем сайте, реальная безопасность таких производств обеспечивается комплексом физических барьеров. Эффективная инженерная защита складов хлора от бпла требует обязательного соблюдения двух принципов: расчёта дистанции упреждающего подрыва средств поражения на безопасном относе от оборудования и применения сплошных противоосколочных экранов, предотвращающих даже микроскопические пробоины несущих оболочек ёмкостей.
Почему склады АХОВ — приоритетная цель для БПЛА
Склады АХОВ являются критическими точками поражения из-за высокого поражающего фактора токсичного облака: точечный пробой даже одной ёмкости с хлором или аммиаком приводит к масштабной экологической катастрофе с радиусом химического поражения до десятков километров, накрывая санитарно-защитные зоны (СЗЗ) и жилые кварталы.
Крупные химические кластеры сосредоточены в развитых промышленных агломерациях — в Поволжье (Дзержинск, Тольятти, Казань), на Урале (Березники, Пермь) и в Сибири (Кемерово, Томск, Ангарск). Склады жидкого хлора и аммиака часто примыкают к транспортным узлам, речным портам или системам городского водоснабжения, что делает их целями с высоким потенциальным ущербом.
Основные риски открытых складов АХОВ:
- Фазовый переход при разгерметизации: Хлор и аммиак хранятся в сжиженном состоянии под избыточным давлением либо при низких температурах (изотермические резервуары). Разрушение целостности стенки сосуда вызывает взрывное вскипание жидкости, образование токсичного аэрозоля и формирование тяжёлого первичного облака.
- Тяжёлые газы и специфика растекания: Плотность паров хлора в 2,5 раза выше плотности воздуха — облако не рассеивается в верхних слоях атмосферы, а стелется по земле, заполняет низины, технологические приямки, кабельные каналы и заглублённые укрытия персонала. Аммиак, хотя и легче воздуха в нормальных условиях, при истечении сжиженного газа образует холодную аэрозольную смесь с воздухом, которая также длительное время удерживается у поверхности земли.
- Каскадное разрушение резервуарного парка: Детонация боевой части дрона на одной из ёмкостей создаёт плотный веер высокоскоростных осколков и ударную волну, способную вызвать повреждение смежных цистерн, коллекторов и трубопроводов жидкой фазы. Поэтому превентивные меры на таких объектах должны полностью исключать детонацию средств поражения непосредственно на теле защищаемой конструкции.
Специфика уязвимости ёмкостей I класса опасности
Стандартные промышленные резервуары химических производств не проектировались с расчётом на выдерживание сосредоточенного кинетического или кумулятивного удара современных средств воздушного нападения.
Тонкостенные оболочки под давлением
Стенки стационарных горизонтальных ёмкостей (типа ТХ, ТА), газгольдеров и железнодорожных цистерн для перевозки и хранения хлора и аммиака изготавливаются из низколегированных сталей (09Г2С, 16ГС) и имеют толщину от 4 до 16 мм.
- Кумулятивная граната калибра 85 — 105 мм (ПГ-7В, ПГ-7ВЛ), применяемая на FPV-дронах, способна пробивать гомогенную стальную броню толщиной 300 — 500 мм.
- Оболочка резервуара толщиной 12 мм пробивается кумулятивной струёй без существенного сопротивления, после чего происходит гидродинамический удар внутри жидкой фазы, приводящий к продольному разрыву всего корпуса сосуда.
Горловины, фланцы и дыхательная арматура
Наиболее уязвимыми зонами на химических складах выступают:
- фланцевые соединения люков-лазов;
- штуцеры отбора проб, уровнемеры и сигнализаторы предельного наполнения;
- предохранительные пружинные и мембранные клапаны;
- узлы подключения наливных рукавов и сливных коллекторов.
Сброс с квадрокоптера лёгкого боеприпаса осколочного действия (ВОГ-17, ВОГ-25 или модифицированных гранат) не способен пробить основное 16-миллиметровое тело резервуара, но легко срезает импульсные трубки КИПиА, повреждает штоки задвижек и разрушает герметизирующие фланцевые прокладки, вызывая аварийный выброс АХОВ в факельном режиме.
Открытое размещение
Склады хлора и аммиака проектируются на открытых площадках или под лёгкими навесами для предотвращения взрывоопасной загазованности в замкнутых объёмах. Это делает их заметными целями с воздуха. Контрастная форма цилиндрических и шаровых резервуаров, окрашенных в светлые сигнальные тона, легко идентифицируется оптико-электронными системами дронов и операторами FPV на дистанциях до 5 — 7 км.
Дистанция упреждающего подрыва — ключевой расчёт
Для предотвращения катастрофического разрушения резервуара боевая часть дрона должна быть остановлена или принудительно подорвана на безопасном относе от металла ёмкости.
Принцип работы системы на дистанции упреждающего подрыва:
Дрон приближается к защищаемому объекту и последовательно преодолевает три рубежа. Первым на его пути встаёт силовая тросовая сеть диаметром 14 мм — она принимает основной кинетический удар и останавливает аппарат. Если боевая часть срабатывает при контакте с этим барьером, вторичным рубежом становится защитное полотно с ячейкой 150×150 мм, которое задерживает более мелкие фрагменты. Третий, финальный барьер — противоосколочный экран, расположенный на безопасном относе 6 — 8 метров от стенки резервуара с АХОВ. Именно этот зазор гарантирует, что даже при подрыве боевой части на внешнем контуре осколки и кумулятивная струя не достигнут тонкостенной оболочки ёмкости.
Расчёт дистанции упреждающего подрыва — сложная прикладная задача инженерной механики и физики взрыва, которая опирается на:
- Массу и кинетическую энергию подлетающего БПЛА (для аппаратов массой до 30 — 50 кг, развивающих скорость 100 — 150 км/ч);
- Фокусное расстояние и характеристики кумулятивной струи боеприпаса;
- Плотность и градиент спада давления воздушной ударной волны;
- Баллистическую стойкость тонкостенного корпуса ёмкости.
При подрыве заряда кумулятивного типа в воздухе струя сохраняет бронепробиваемость лишь на определённом отрезке траектории. При наличии пространственного воздушного зазора и плотной преграды струя теряет когерентность, распадается на капли и теряет импульс. Инженерные расчёты показывают: для резервуаров I класса опасности минимальная дистанция упреждающего подрыва и относа защитного контура должна составлять не менее 6 — 8 метров от геометрических габаритов защищаемого танка. Качественное укрытие емкостей с аммиаком от дронов рассчитывается так, чтобы ударная волна на дистанции относа снизилась до величин, не вызывающих пластических деформаций стенок и потери герметичности запорной арматуры.
Противоосколочные экраны — защита от точечной разгерметизации
Распространённой ошибкой на промышленных объектах является монтаж одинарных тросовых или рабичных сеток. Сама по себе металлическая сетка способна механически остановить корпус дрона или инициировать контактный взрыватель, но она радиопрозрачна для ударной волны и полностью проницаема для высокоскоростных поражающих элементов.
| Сценарий | Что происходит | Результат для ёмкости с АХОВ |
|---|---|---|
| Стандартная сетка (без экрана) | Дрон задерживается сеткой, но боевая часть подрывается. Осколки и кумулятивная струя свободно проходят сквозь ячейки. | ПРОБОЙ. Точечная разгерметизация, выброс токсичного облака. |
| Комплекс «Паутина» с противоосколочным экраном | Дрон задерживается силовой сетью. Подрыв происходит на внешнем контуре. Противоосколочный экран улавливает 100% осколков и рассеивает кумулятивную струю. | ЦЕЛОСТНОСТЬ. Разгерметизация исключена. Авария локализована. |
При подрыве осколочно-фугасного заряда или кумулятивной гранаты корпус боеприпаса дробится на тысячи стальных осколков, разлетающихся со скоростью 800 — 1500 м/с. На дистанции в 5 — 8 метров эти фрагменты пробивают листовой металл толщиной 4 — 8 мм, превращая ёмкость с хлором в решето. Точечная разгерметизация в десятках мест делает невозможным наложение аварийных бандажей или локализацию течи стандартными силами газоспасательных служб.
В системе «Паутина» проблема решается установкой сертифицированного противоосколочного экрана под силовым сеточным полотном:
- Материал: композитные многослойные баллистические полотна на основе параарамидных нитей повышенной плотности;
- Эффективность: задержка высокоскоростных металлических осколков и готовых поражающих элементов массой от 2 грамм;
- Рассеивание энергии: экран улавливает осколочный сноп, деформируется без образования сквозных разрывов и одновременно разбивает остаточный фокус кумулятивной струи;
- Исключение микроповреждений: экран полностью отсекает вторичные поражающие факторы, сохраняя целостность антикоррозийных покрытий, датчиков КИПиА и уплотнительных фланцев ёмкостей.

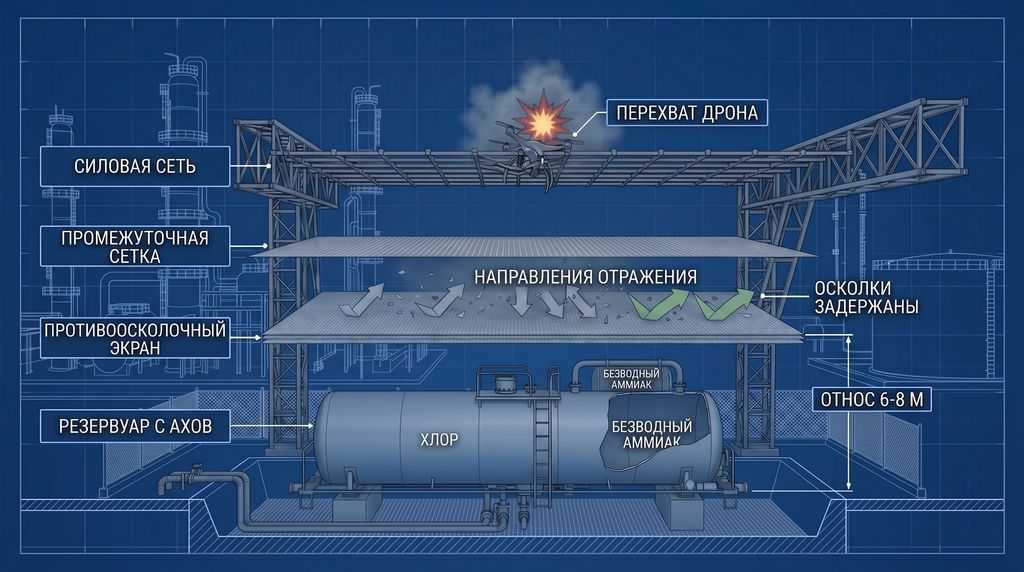

Как работает система «Паутина» на объектах ХОПО
Защита химических складов и наливных комплексов системой «Паутина» строится по эшелонированному принципу упруго-деформационного поглощения кинетической и взрывной энергии.
- Первичный силовой контур (несущая тросовая сеть):
Основа конструкции — пространственная сеть из стальных канатов диаметром 14 мм с прочностью на растяжение 113,5 кН, собранная с шагом ячейки 5×5 м. Она принимает на себя основные динамические нагрузки, ветровые шквалы, снеговые мешки и передаёт усилия на внешние портальные опоры. - Вторичный перехватывающий контур (защитное полотно):
Поверх тросовой сети монтируется защитная сетка из стального оцинкованного каната диаметром от 4,0 до 6,0 мм с ячейкой 150×150 мм. Ячейка такого размера предотвращает механическое проскальзывание малоразмерных FPV-дронов, запутывая винты и элементы рамы. Сетка работает в режиме упругой деформации: прогибаясь под ударом аппарата, летящего на скорости свыше 100 км/ч, она плавно тормозит объект и гасит его импульс без обрыва несущих нитей. - Третий защитный контур (противоосколочный экран):
Располагается на подвесной тросовой системе под силовым полотном с воздушным зазором. При принудительном или самопроизвольном срабатывании взрывателя БПЛА на первом или втором уровне экран надёжно перехватывает все механические осколки и элементы разрушенного дрона, исключая их падение на технологическое оборудование.
Типы сеток и материалов для ХОПО
Атмосфера на предприятиях химической отрасли насыщена парами агрессивных веществ, поэтому подбор конструкционных материалов осуществляется с учётом их коррозионной и электрохимической стойкости.
| Тип материала | Состав и конструкция | Зона применения на ХОПО | Техническая особенность |
|---|---|---|---|
| Стальная оцинкованная сеть | Стальной канат Ø 4 — 6 мм и Ø 14 мм | Силовые несущие фермы, купола над танками | Морское цинковое покрытие толщиной 45 — 50 мкм, стойкое к парам хлора и серы |
| Полиамидная сетка | Высокопрочный модифицированный полиамид | Участки кабельных трасс, открытые шкафы АСУ ТП | Высокие диэлектрические свойства, не накапливает статическое электричество |
| Кевларовый композит | Арамидное волокно высокой плотности | Защита дыхательных клапанов, насосов, КИПиА | Максимальная прочность на разрыв при сверхмалом весе, стойкость к ударным волнам |
| Противоосколочный экран | Многослойная армированная арамидная мембрана | Подложка под силовую сетку над ёмкостями | Улавливание шрапнели и осколков от 2 г, рассеивание направленной кумулятивной струи |

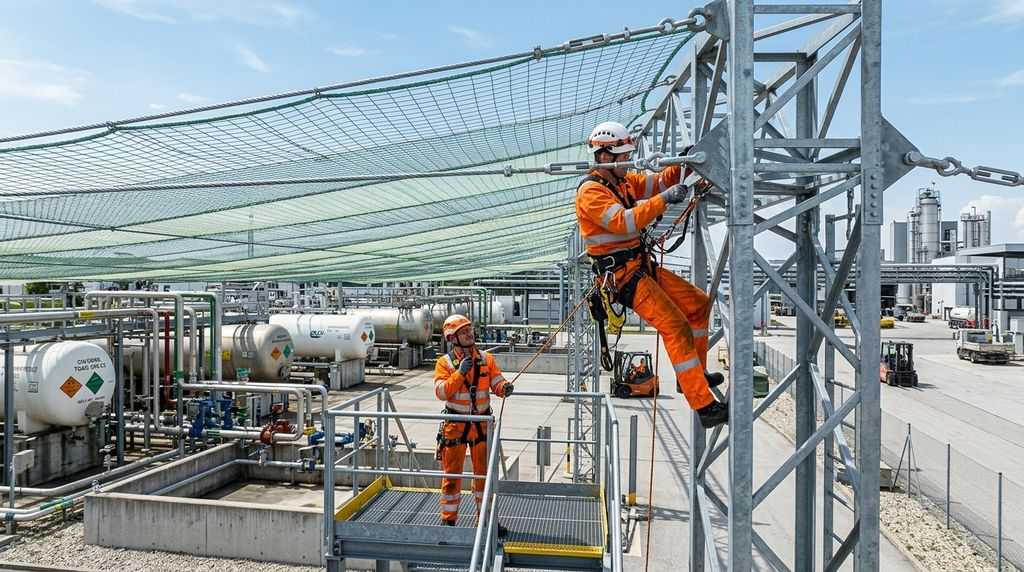

Монтаж на действующих объектах ХОПО без остановки производства
Проведение строительно-монтажных работ на действующих складах хлора и аммиака жёстко регламентировано нормами Ростехнадзора. Остановка работы склада для монтажа защиты парализует технологический цикл завода, а проведение традиционных строительных операций сопряжено с риском возгорания и загазованности.
Монтаж системы «Паутина» на опасных объектах организован по специальной технологии:
- Полный отказ от огневых и сварочных работ: Сборка несущих металлоконструкций, колонн и связей выполняется исключительно на высокопрочных болтовых соединениях. Тросовые соединения, петли и концевые заделки монтируются с помощью механических опрессовочных втулок, коушей и талрепов.
- Применение искробезопасного инструмента: Работы во взрывоопасных зонах проводятся с использованием омеднённого или бронзового ручного инструмента, а также пневматических и гидравлических натяжителей во взрывозащищённом исполнении (Ex).
- Сборные железобетонные фундаменты: Чтобы исключить присутствие тяжёлой бетоносмесительной техники вблизи ёмкостей с АХОВ, используются заводские сборные железобетонные фундаменты. Они устанавливаются на подготовленное основание за внешним периметром обвалования склада.
- Сохранение проектной аэрации: Конструкция тросовой системы не создаёт ветрового подпора и не препятствует естественному проветриванию открытой площадки, что критически важно для предотвращения накопления технологических утечек паров хлора или аммиака.
- Интеграция в контур молниезащиты и заземления: Все металлические канаты, экраны и портальные стойки связываются с общим контуром заземления объекта в соответствии с ПУЭ-7 и СО 153-34.21.122-2003, исключая искрообразование при грозовых разрядах и накопление статического потенциала.
Пример из практики
На одном из химических комбинатов Поволжья открытый склад жидкого хлора с шестью танками был перекрыт двумя модулями 50×40 м на портальных опорах. Монтаж выполнен за 10 рабочих дней без остановки производства. Расчётная дистанция упреждающего подрыва составила 7 метров от стенок ёмкостей. За 12 месяцев эксплуатации зафиксирована одна попытка пролёта FPV-дрона — аппарат был задержан сеткой, осколки задержаны противоосколочным экраном. Разгерметизации не произошло. Экономический эффект от предотвращения аварии оценивается в 450 млн рублей.
Чек-лист для проектирования защиты склада АХОВ
Перед утверждением проектной документации проверьте следующие пункты:
- Определены типы и массы АХОВ, хранящихся на объекте?
- Проведён расчёт дистанции упреждающего подрыва для каждого типа ёмкости?
- Определена конфигурация модулей под габариты склада (доступны размеры 100×50, 50×40, 45×35 и 25×25 метров)?
- Заложены ли в проект противоосколочные экраны, отсекающие вторичные поражающие элементы?
- Разработана схема бессварного монтажа для взрывоопасных зон?
- Пройдена ли проектная документация экспертизу промышленной безопасности и согласование с Ростехнадзором?
- Выполнена ли интеграция металлоконструкций в существующий контур молниезащиты и заземления по ПУЭ-7?
- Разработан регламент проверок и обслуживания системы?
Нормативные требования и регламенты
Проектирование и монтаж систем физической защиты от БПЛА для объектов химической промышленности опирается на нормативную базу РФ:
СП 542.1325800.2024 — ключевой документ, регламентирующий проектирование инженерных средств защиты от БПЛА. Устанавливает требования к расчёту нагрузок, выбору материалов и порядку эксплуатации ограждающих конструкций на промышленных объектах.
Федеральный закон № 116-ФЗ — закон о промышленной безопасности, который обязывает владельцев ОПО исключать риски неконтролируемых выбросов токсичных веществ и обеспечивать устойчивость конструкций к проектным авариям.
Федеральный закон № 35-ФЗ — закон о противодействии терроризму. Определяет требования к категорированию и антитеррористической защищённости потенциально опасных объектов.
ПУЭ-7 — правила устройства электроустановок. Регламентируют заземление высотных металлоконструкций и соблюдение зон взрывобезопасности.
ГОСТ IEC 60079-10-1-2011 — классификация зон со взрывоопасными газовыми средами. Используется при подборе оборудования для монтажа во взрывоопасных зонах.
Безопасность ХОПО — это защита жизни и окружающей среды
Физическая защита открытых складов хлора, аммиака и других опасных химических веществ от атак БПЛА требует системного проектного подхода. Нельзя полагаться на полумеры: сетка без противоосколочного экрана не спасает тонкостенный резервуар от пробития шрапнелью, а укрытие, смонтированное без расчёта безопасного относа, само становится источником вторичного поражения при детонации дрона.
Конструкторское бюро «Паутина» проектирует и монтирует защитные инженерные комплексы на объектах I — IV классов опасности, строго соблюдая нормы Ростехнадзора и стандарты промышленной безопасности.
| Технический параметр | Проектное значение системы «Паутина» |
|---|---|
| Доступные типоразмеры несущих модулей | 100×50 м, 50×40 м, 45×35 м, 25×25 м |
| Первичная несущая тросовая сеть | Стальной канат Ø 14 мм, прочность на разрыв 113,5 кН, ячейка 5×5 м |
| Защитное перехватывающее полотно | Трос Ø 4,0 — 6,0 мм, шаг плетения 150×150 мм (поглощение удара 100+ км/ч) |
| Противоосколочный барьер | Арамидный композитный экран, 100% задержка фрагментов массой от 2 г |
| Минимальная расчётная дистанция относа | 6 — 8 метров от технологического оборудования ёмкостей |
| Антикоррозионное покрытие | Морской цинковый слой 45 — 50 мкм, крепёж горячего цинкования |
| Расчётный срок безаварийной службы | 20+ лет в агрессивных промышленных средах |
Требуется расчёт дистанции упреждающего подрыва и защита склада АХОВ?
Инженеры проекта «Паутина» выполнят обследование вашего объекта, проведут динамический прочностной расчёт конструкций и подберут оптимальную конфигурацию модульных систем без остановки технологического цикла предприятия.
