Железнодорожные и автомобильные сливо-наливные эстакады нефтеперерабатывающих заводов, нефтебаз и перевалочных комплексов относятся к зонам наивысшего риска при атаках беспилотных летательных аппаратов. Это линейно протяжённые объекты с экстремальной концентрацией пожаро- и взрывоопасных веществ. Одновременное нахождение десятков цистерн с бензином, дизельным топливом, авиакеросином или сжиженными углеводородными газами превращает эстакаду в критическую точку: повреждение даже одного наливного стояка или стенки цистерны приводит к мгновенному каскадному возгоранию, разливу топлива и остановке всей логистической цепи предприятия.
Главная сложность при создании барьера для таких объектов — жёсткие технологические ограничения: защитные конструкции не должны препятствовать движению железнодорожных составов, маневровых тепловозов, подъезду автоцистерн, работе наливных рукавов и действиям операторов. Решением этой задачи выступает перекрытие эстакад крупнопролётными тросовыми модулями размером 100×50 м и 50×40 м на высоких портальных опорах с обязательной интеграцией противоосколочных экранов. Ознакомиться с технической документацией и реализованными проектами можно на нашем сайте.
Специфика рисков и технологические ограничения наливных эстакад
Прямой ответ: Точечные козырьки над наливными постами не решают проблему: цистерны перемещаются, эвакуационные пути перекрываются, а пары топлива свободно уходят в атмосферу. Эффективна только сплошная высотная защита на портальных опорах, вынесенных за габариты подвижного состава. Такая схема перекрывает весь фронт налива крупными модулями, не мешая логистике.
При разработке проектных решений для сливо-наливных эстакад учитываются следующие критические факторы:
- Класс взрывоопасности зоны (В-1г по ПУЭ): Пространство вокруг наливных стояков и дыхательных клапанов цистерн насыщено парами углеводородов. Любые монтажные и эксплуатационные работы должны полностью исключать искрообразование.
- Соблюдение габаритов приближения строений (ГОСТ 9238): Несущие опоры защитной системы категорически запрещено размещать в междупутьях или вблизи железнодорожной колеи. Вертикальный подмостовой габарит должен составлять не менее 6,5 — 7,0 м от головки рельса для свободного прохода составов и исключения контакта с подвижными элементами наливных эстакад.
- «Эффект домино» при поражении: Удар FPV-дрона или сброс боеприпаса с кумулятивной частью пробивает стенку цистерны толщиной 4 — 6 мм. Возникающий гидродинамический удар и факельное горение вызывают нагрев и детонацию соседних резервуаров. Защита должна перехватывать средство поражения на безопасной дистанции относа, полностью предотвращая контакт с оборудованием.
Архитектура перекрытия модулями 100×50 м на портальных опорах
Монтаж стандартных частокольных сеток с малым шагом колонн на эстакадах невозможен, так как опоры блокируют технологические проезды пожарных машин и пути маневрирования. Система защиты «Паутина» использует принцип крупнопролётных пространственных ферм и П-образных порталов.
Базовые типоразмеры несущих модулей системы:
- 100×50 м — для перекрытия двухсторонних железнодорожных эстакад на 20 — 30 вагоно-цистерн;
- 50×40 м — для односторонних ЖД-тупиков и линейных эстакад слива тёмных нефтепродуктов;
- 45×35 м и 25×25 м — для островных автомобильных наливных станций и узлов учёта.
Опорные металлические стойки монтируются за внешним периметром железнодорожных путей на сборные железобетонные фундаменты. Между порталами натягивается силовая вантовая система, перекрывающая пролёт без промежуточных стоек. Это сохраняет проектную схему движения транспорта, обеспечивает полный обзор операторам и не создаёт препятствий для пожарных автолестниц и лафетных стволов.
Для предприятий Поволжья, Сибири и Дальнего Востока, где климатические нагрузки достигают экстремальных значений, наши инженеры разрабатывают усиленные портальные конструкции с учётом снеговых и ветровых районов по СП 20.13330.2016. На объектах в условиях агрессивной морской среды (портовые нефтебазы) применяется цинковое покрытие повышенной толщины.

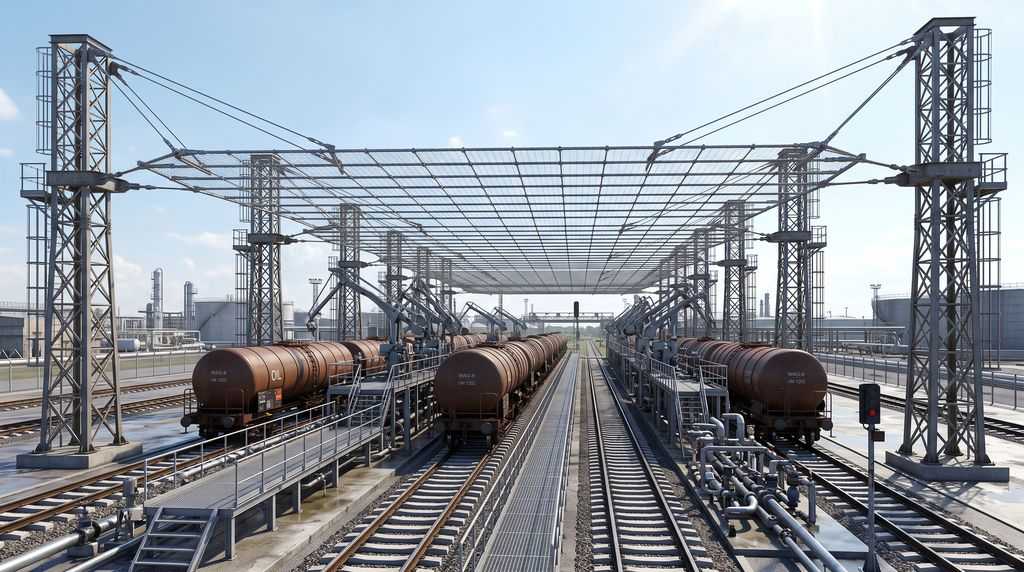

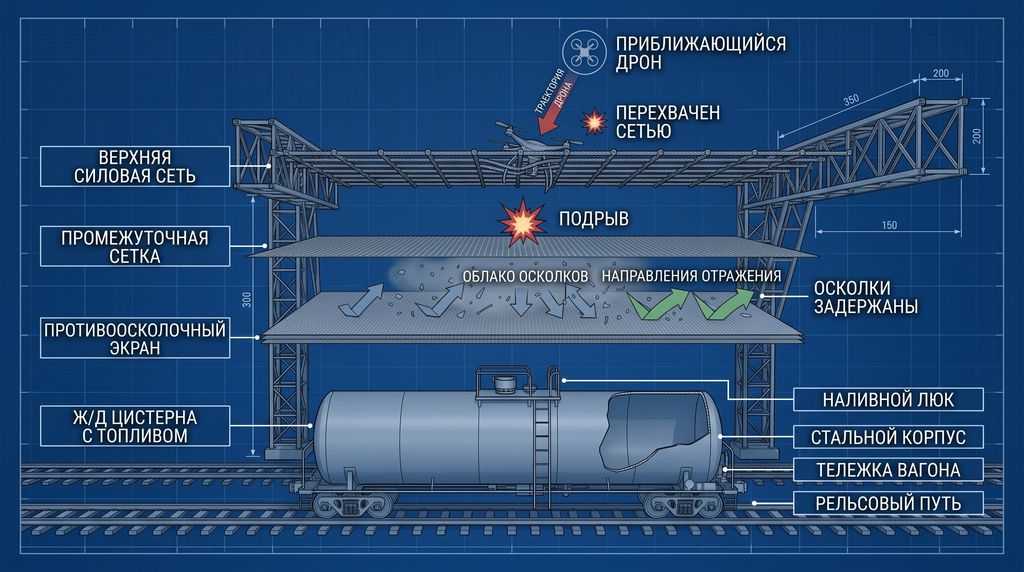

Двухуровневая структура: силовой каркас и противоосколочный барьер
Для 100% гарантии целостности тонкостенных цистерн и наливных коллекторов стандартной одинарной сетки недостаточно. Система «Паутина» компонуется по эшелонированной схеме, состоящей из несущей тросовой сети, защитного полотна и противоосколочного экрана.
Несущая вторичная тросовая конструкция
Поверх металлических порталов монтируется первичная силовая сеть из стальных канатов:
- Диаметр несущего троса: 14 мм;
- Прочность на растяжение: 113,5 кН;
- Конфигурация ячейки: 5×5 м.
Этот контур воспринимает основные статические нагрузки (собственный вес, снеговой покров по СП 20.13330) и распределяет динамический импульс при ударе БПЛА по внешним опорным конструкциям.
Защитная перехватывающая сетка
Непосредственный барьер для беспилотников формируется из плетёной тросовой сетки:
- Материал: высокопрочный стальной оцинкованный трос диаметром от 4,0 до 6,0 мм;
- Размер ячейки: от 150×150 мм до 350×350 мм. Для наливных зон оптимальной является ячейка 150×150 мм, исключающая проникновение скоростных малоразмерных FPV-дронов;
- Механика работы: сетка работает по принципу упругой деформации. При контакте с БПЛА, движущимся на скорости свыше 100 км/ч, трос удлиняется в пределах зоны упругости, гасит кинетическую энергию аппарата, заклинивает лучи с винтами и останавливает дрон без его мгновенного разрушения об жёсткую преграду.
Противоосколочный экран
Обычная сетка задерживает корпус дрона, но при подрыве боевой части (выстрелы ПГ-7В, осколочные гранаты) сетчатое полотно свободно пропускает кумулятивную струю и высокоскоростную шрапнель.
В системе «Паутина» под силовой сеткой на безопасном относе устанавливается противоосколочный экран. Многослойная композитная мембрана с арамидным армированием удерживает вторичные металлические осколки массой от 2 грамм и рассеивает направленную кумулятивную струю, не допуская сквозного пробития резервуара с топливом. Это уникальное решение, не имеющее аналогов на рынке.
Сравнение технических решений для защиты эстакад
| Критерий оценки | Индивидуальные козырьки над постами | Модульная система «Паутина» 100×50 м |
|---|---|---|
| Зона перекрытия | Точечная (только горловина цистерны) | Комплексная (пути, цистерны, стояки, коллекторы) |
| Устойчивость к боковым атакам | Отсутствует (траектория открыта) | Полная боковая и верхняя защита полотном |
| Защита от вторичных осколков | Нет (риск пробития металла) | 100% задержка осколков противоосколочным экраном |
| Помехи маневрам транспорта | Высокие (опоры стесняют проезды) | Нулевые (пролёт 100 м без внутренних стоек) |
| Ударная стойкость | Разрушение стоек при взрыве | Поглощение удара на скоростях 100+ км/ч |
| Срок службы в агрессивной среде | 3 — 5 лет (быстрая коррозия сварки) | 20+ лет (морское цинкование 45 — 50 мкм) |

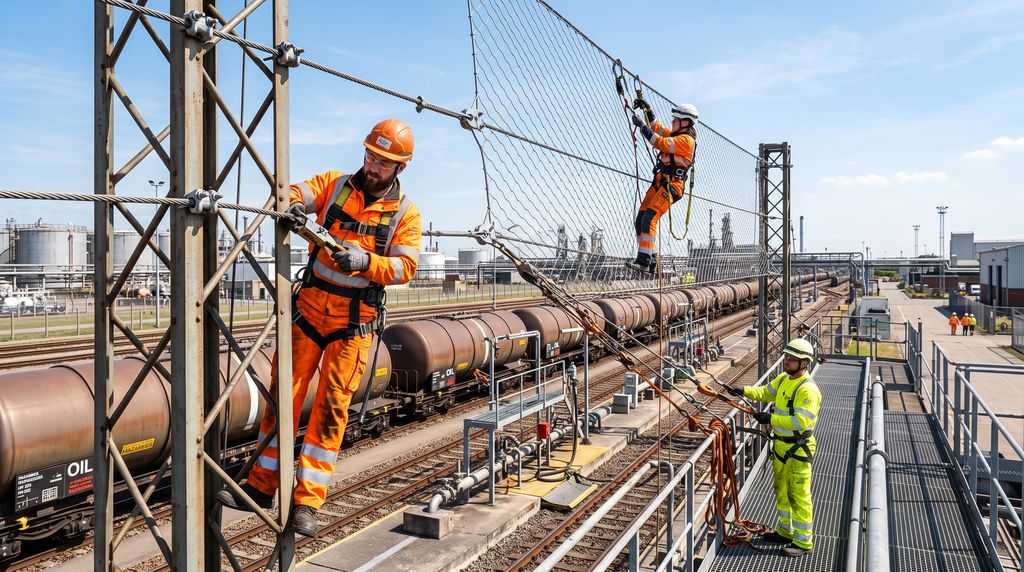

Монтаж во взрывоопасной зоне В-1г без огневых работ и остановки слива-налива
Остановка отгрузки нефтепродуктов на период строительства приводит к миллионным убыткам. Инженерная схема «Паутины» исключает необходимость прерывания технологических процессов эстакады:
- Исключение огневых работ на объекте: Все элементы несущих порталов и ферм изготавливаются на заводе в проектный размер. Монтаж каркаса на площадке осуществляется исключительно на высокопрочных болтовых соединениях нормальной и повышенной точности.
- Монтаж фундаментов: Применяются сборные железобетонные фундаментные блоки заводского изготовления, устанавливаемые на песчано-гравийную подготовку за пределами ж/д габарита, что исключает мокрые бетонные процессы в зоне налива.
- Искробезопасность такелажных работ: Натяжение несущих канатов (14 мм) и защитных полотен (4 — 6 мм) выполняется с применением искробезопасного омеднённого инструмента и монтажных лебёдок во взрывозащищённом исполнении (Ex).
- Антикоррозийная защита в парах нефтепродуктов: Постоянный контакт с агрессивной средой (пары сернистых соединений, бензинов, перепады влажности) требует повышенной защиты металла. Применяются стальные тросы с морским цинковым покрытием и фитинги с горячим цинкованием. Защитный слой цинка толщиной 45 — 50 мкм обеспечивает безаварийную эксплуатацию конструкций на срок более 20 лет без необходимости ежегодной окраски.
Пример из практики
На одной из нефтебаз в Поволжье сливо-наливная эстакада на 24 вагоно-цистерны была перекрыта двумя модулями 100×50 м на портальных опорах. Монтаж выполнен за 12 рабочих дней без остановки отгрузки. За 18 месяцев эксплуатации зафиксировано 2 попытки атаки FPV-дронами — оба аппарата задержаны сеткой с ячейкой 150×150 мм, оборудование не повреждено. Экономический эффект от предотвращения простоев оценивается в 85 млн рублей за указанный период.
Регламент технического обслуживания и инструментального контроля
Для поддержания проектного натяжения тросов (усилие 113,5 кН) и исключения критического провисания полотна эксплуатация системы регламентируется тремя уровнями контроля:
- Еженедельные проверки: Визуальный осмотр полотна с переходных мостиков эстакады. Контроль отсутствия посторонних предметов, птиц, ветрового мусора и оценка визуальной стрелы провеса.
- Инженерные проверки два раза в год: Инструментальный контроль усилия натяжения несущих вант с помощью гидравлических динамометров. Протяжка резьбовых соединений талрепов, коушей, зажимов, проверка состояния защитного цинкового слоя 45 — 50 мкм.
- Аварийные проверки в течение 48 часов: Внеочередное обследование несущих узлов, фундаментов и целостности сетки после прохождения экстремальных штормовых ветров, обледенения или попыток силового воздействия БПЛА.
Часто задаваемые вопросы
Не мешает ли защитная сетка 100×50 м маневрам тепловозов и автоцистерн?
Высота опорных порталов рассчитывается с запасом под габариты приближения строений (ГОСТ 9238) и составляет от 7,5 до 9,0 метров. Конструкция полностью перекрывает железнодорожные пути и наливные платформы единым пролётом до 100 метров, исключая установку промежуточных колонн в зоне движения подвижного состава.
Что происходит при детонации боевой части БПЛА на сетке над цистерной?
Первичный тросовый контур (трос 14 мм) и защитная сетка 4 — 6 мм гасят кинетический импульс за счёт упругой деформации на безопасном расстоянии от цистерны (6 — 8 метров). Интегрированный противоосколочный экран перехватывает 100% осколков корпуса и элементов боевой части, предотвращая их попадание в резервуар.
Как антидроновая защита согласуется с требованиями промышленной безопасности?
Конструкции рассчитываются по нормам СП 16.13330 (Стальные конструкции) и СП 20.13330 (Нагрузки и воздействия). Проектное решение оформляется в составе разделов КР (Конструктивные решения) и АТЗ (Антитеррористическая защищённость объекта ТЭК) с прохождением экспертизы промышленной безопасности. Все материалы имеют сертификаты соответствия ГОСТ.
Требуется расчёт защиты сливо-наливной эстакады для вашего предприятия?
Инженеры проекта «Паутина» разработают проектное решение с учётом технологических габаритов подвижного состава, подберут конфигурацию модулей (100×50 м, 50×40 м) и выполнят шеф-монтаж без остановки процессов слива-налива.
