Дата-центр может потерять работоспособность не только после повреждения серверных стоек. Достаточно вывести из строя внешнее питание, охлаждение, кабельные вводы или дизель-генераторный узел — и нормальная работа ИТ-инфраструктуры окажется под угрозой.
Комплекс «Паутина» создаёт верхний механический контур защиты над открытым оборудованием. Решение проектируют для конкретной площадки: от локального перекрытия над чиллером до крупного пролёта над резервуаром, ангаром или технологическим участком.
Не серверной важностью единой
У ЦОД есть объекты, без которых вычислительная часть не сможет работать: электропитание, резервная генерация, системы отвода тепла, коммуникации и вентиляция. Эти элементы зачастую находятся снаружи либо у наружного контура здания.
Именно поэтому план защиты начинается с обследования территории. Инженеры определяют, какие агрегаты критичны для непрерывности услуг, где возможен подход БПЛА и на каком расстоянии допустимо установить барьер.
В первоначальный перечень зон для анализа входят:
- ОРУ, трансформаторные подстанции и распределительные шкафы.
- ДГУ, резервуары топлива и технические площадки.
- Чиллеры, градирни и насосное оборудование.
- Трассы силовых и телекоммуникационных кабелей.
- Воздухозаборы, шахты вентиляции и открытые инженерные узлы.
- Серверные помещения, входные группы и прилегающий периметр.
Для ЦОД действует СП 541.1325800.2024, регулирующий проектирование соответствующих зданий и сооружений. Отдельно СП 542.1325800.2024 описывает проектирование защитных ограждающих конструкций от БПЛА для открытого оборудования, технологических установок и иных объектов.
Архитектура «Паутины»
Система формирует несколько уровней, каждый из которых выполняет собственную задачу. Несущая часть принимает и перераспределяет нагрузку, промежуточная тросовая схема поддерживает геометрию, а наружная защитная сетка предназначена для улавливания потенциально опасного объекта.

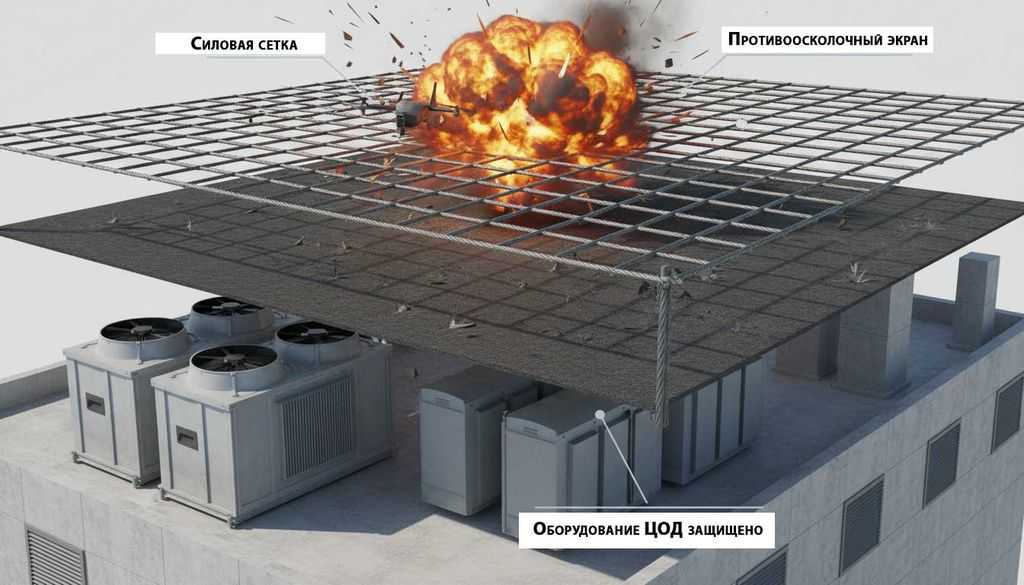

Над основной сеткой либо за ней может размещаться противоосколочный экран. Его задача — задержать вторичные фрагменты, возникающие после столкновения или разрушения БПЛА. СП 542 прямо рассматривает противоосколочные элементы как конструкции, снижающие вероятность поражения защищаемого объекта осколками.
Несущая часть
Защитный контур опирается на стационарные металлоконструкции. Основанием служат фундаменты заводского изготовления либо сборные решения — их тип и параметры назначает проектировщик по условиям участка и расчётным нагрузкам.

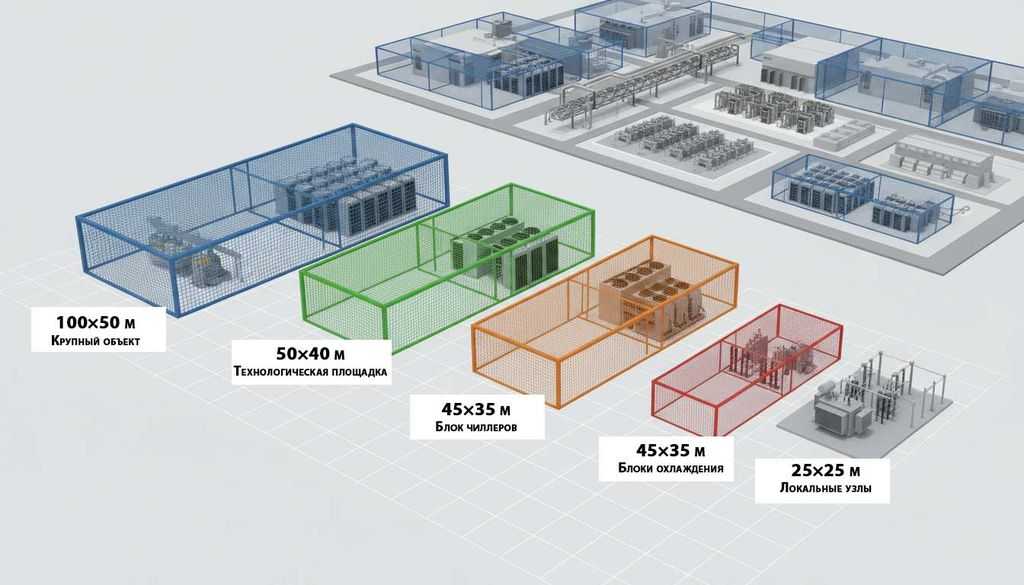

Доступные заявленные модули:
| Габарит | Для каких задач |
|---|---|
| 100 × 50 м | Большие производственные зоны, крупные резервуары, ангары |
| 50 × 40 м | Открытые технологические площадки и энергоузлы |
| 45 × 35 м | Компактные производственные площадки, блоки охлаждения |
| 25 × 25 м | Локальные инженерные системы и отдельные участки ЦОД |
Крупный пролёт позволяет вынести опоры за пределы зоны размещения оборудования и накрыть объект единой защитной системой. Возможность такого монтажа подтверждается только проектом: необходимо учитывать ветровые и снеговые воздействия, характеристики грунта, нагрузку на опоры и допустимый прогиб.
Второй тросовый уровень
Над несущими элементами размещается поддерживающая сеть с ячейкой 5×5 м. В заявленной комплектации используется трос диаметром 14 мм; заявленная сила растяжения — 113,5 кН.
Этот уровень нужен для равномерного распределения усилий и для крепления сетчатого полотна. Значения натяжения, анкеровки и геометрии не являются универсальными: их определяют расчётом для габаритов, высоты и окружения каждого объекта.
Сетка перехвата
Рабочее сетчатое полотно изготавливают из оцинкованного стального троса. Возможный диапазон диаметра — 4 — мм, а размер ячеек — от 150×150 до 500×500 мм.
Для базового решения предусмотрены трос 4 мм и ячейка 350×350 мм. Выбор конструкции зависит от предполагаемой массы, геометрии, скорости и траектории опасного объекта, поэтому нельзя считать одну конфигурацию одинаково применимой для всех угроз.
Осколки: отдельная задача
Перехват аппарата не означает отсутствия риска. Фрагменты корпуса, подвесного оборудования или полезной нагрузки могут продолжить движение к оборудованию даже после задержания самого БПЛА.
Противоосколочный экран вводится как самостоятельный слой конструкции. Он предназначен для уменьшения вероятности поражения критического узла вторичными фрагментами и устанавливается по результатам расчёта. Такой подход соответствует СП 542, где выделены улавливающие сетчатые элементы и противоосколочные решения.
Важно: Не используйте в рекламных и технических материалах выражения «абсолютная защита» или «100% сохранность объекта». Фактический уровень защиты зависит от проектной угрозы, материалов, качества монтажа и внешних воздействий.
Работа на улице
Конструкции для открытых площадок подвергаются осадкам, перепадам температур и агрессивной промышленной среде. В «Паутине» заявлены тросы с морским цинковым покрытием, фитинги с горячим цинкованием и цинковый слой толщиной 45 — 50 мкм.
Срок службы свыше 20 лет можно указывать исключительно как заявленный при условии, что для поставки есть паспорта материалов, проектные условия эксплуатации и соблюдается регламент обслуживания. После механического воздействия либо экстремальной погоды требуется внеочередной осмотр.
Проверки конструкции
Рекомендуемый регламент обслуживания относится к внутреннему стандарту эксплуатации или проектному решению:
| Вид проверки | Периодичность |
|---|---|
| Внешний осмотр сетки, тросов, соединений, натяжения и состояния покрытий | Еженедельно |
| Инженерная диагностика опор, фундаментов, металлоконструкций, креплений и параметров натяжения | Раз в полгода |
| Внеочередное обследование после удара, пожара, обледенения, штормового ветра либо другого аварийного события | Не позднее 48 часов |
До устранения критических повреждений защищаемый участок не должен считаться подготовленным к штатной эксплуатации.
Вопросы и ответы
Можно ли защитить большой ангар одним пролётом?
Заявленные варианты модулей достигают 100×50 м. Подойдёт ли такой размер для конкретного ангара или резервуара, определяет расчёт несущей схемы, фундамента, ветровой и снеговой нагрузки.
Чем отличается «Паутина» от обычной сетки?
Обычная сетка — только один из элементов. В состав решения входят несущие металлоконструкции, вторичный тросовый контур, защитное сетчатое полотно и противоосколочный экран.
Зачем нужны противоосколочные экраны?
Они создают дополнительный уровень задержания фрагментов, которые способны появиться при столкновении или разрушении аппарата. Их применение и параметры определяются проектом с учётом расчётной угрозы.
Почему не ограничиться РЭБ?
Средства радиоэлектронного подавления не являются физическим препятствием. Пассивная тросовая система не зависит от электроснабжения и не создаёт радиопомех, но её результативность также зависит от проектной конфигурации и расчётных параметров угрозы.
Подходит ли решение для объектов КИИ?
Возможность установки определяется требованиями собственника, категорированием объекта, проектной документацией и применимыми нормами.
Защита, рассчитанная под объект
«Паутина» помогает организовать барьер над открытым оборудованием ЦОД, резервуаром, ангаром или технологической линией. Система сочетает крупнопролётную опорную схему, тросовые уровни, защитную сетку и дополнительные экраны для фрагментов.
Комплекс «Паутина»:
- Перекрывает критически важные узлы ЦОД
- Проектируется под конкретную площадку
- Сочетает несущие конструкции, тросовые уровни и противоосколочные экраны
- Рассчитан на эксплуатацию на открытом воздухе с защитой от коррозии
Связаться с инженером для обследования площадки, оценки критических зон и подготовки инженерного решения.
