Криогенные комплексы по хранению и перевалке сжиженного природного газа относятся к опасным производственным объектам наивысшего класса критичности. Метан хранится в изотермических ёмкостях при температуре кипения −162 °C. Крупные комплексы в Ямале, Мурманске, Сахалине и Ленинградской области — ключевые звенья энергетической инфраструктуры. Нарушение целостности низкотемпературного контура грозит мгновенным воспламенением парогазового облака или взрывом типа BLEVE. Ознакомиться с инженерными решениями по перекрытию таких объектов можно на нашем сайте.
Современные средства нападения — тяжёлые ударные дроны и FPV-аппараты с кумулятивными боевыми частями — изменили модель угроз. Радиоэлектронная борьба не даёт полной гарантии: дроны с оптоволоконным управлением или автономным наведением преодолевают помехи. Поэтому комплексное экранирование СПГ-объектов требует мощных внешних барьеров. Решать эту задачу призвана специализированная защита резервуаров СПГ от дронов на базе крупнопролётных конструкций: арочные модули с пролётом до 100×50 м и безопасным зазором 6 — 8 метров от оборудования.
Почему терминалы СПГ уязвимы
Экранирование криогенных хранилищ требует вынесенных преград, исключающих контакт боеприпаса с металлом. Причина — 9%-ная сталь внутреннего корпуса при −162 °C подвержена хрупкому разрушению от локального удара.
Сжиженный метан при разгерметизации мгновенно переходит в газообразное состояние: коэффициент расширения — около 1:600. Тяжёлое переохлаждённое облако стелется по земле и детонирует при концентрации от 5% до 15%. Но главная опасность удара — в физико-химических процессах в конструкционных материалах при экстремально низких температурах:
- Низкотемпературная хрупкость: Внутренний корпус изготавливается из легированной стали с 9% никеля (X7Ni9, ASTM A553). Сплав сохраняет вязкость при криогенных температурах, но имеет предел прочности при динамических нагрузках. Удар дрона или кумулятивной струи провоцирует трещинообразование с околозвуковой скоростью.
- Термический удар: Взрыв генерирует температуру до 1500 — 2500 °C. Контакт раскалённых продуктов со стенкой, охлаждённой до −162 °C, создаёт градиент более 1600 градусов на толщине 15 — 30 мм. Возникающие напряжения превышают предел текучести стали.
- Механический шок: Кинетический импульс дрона массой 30 — 100 кг на скорости свыше 150 км/ч порождает ударные волны в толще сосуда. Отслоение изоляции приводит к потере вакуума или локальному вскипанию продукта.
- Испарение и разрушение факельных трактов: Удар по куполу или штуцерам провоцирует неконтролируемый сброс. Лавинообразный приток паров блокирует аварийные клапаны и разрушает дыхательную аппаратуру.
Учитывая эти факторы, укрытие криогенных емкостей от беспилотников должно полностью исключать передачу энергии удара на конструкции хранилища.
Уязвимые элементы
| Узел | Уязвимость | Риски |
|---|---|---|
| Изотермический резервуар | Купол, патрубки, фундаментная плита | Разгерметизация, воспламенение, BLEVE |
| Криогенные трубопроводы | Эстакады, компенсаторы, стендеры | Утечка продукта, локальные пожары |
| Факельная система | Стволы, оголовки, линии розжига | Невозможность аварийного сброса |
| Регазификаторы | Тонкостенные теплообменники | Факельное горение под давлением |
| Компрессорные узлы | Корпуса, электроприводы, КИПиА | Остановка циркуляции |
Купол — самая незащищённая зона. Внешняя стена из напряжённого бетона защищает цилиндрическую часть, но кровля часто выполняется из тонкой стали с подвесным алюминиевым перекрытием. Попадание кумулятивного дрона нарушает изотермический режим и формирует взрывоопасную смесь над зеркалом жидкости.

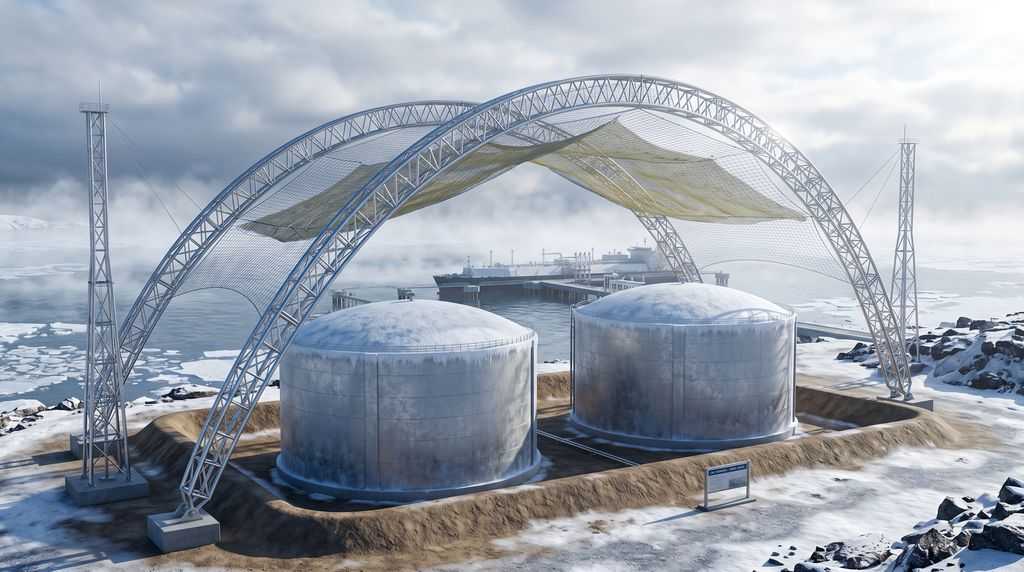

Арочные модули 100×50 м
Единственное технически обоснованное решение для прикрытия хранилищ диаметром 60 — 90 метров — независимые пространственные укрытия.

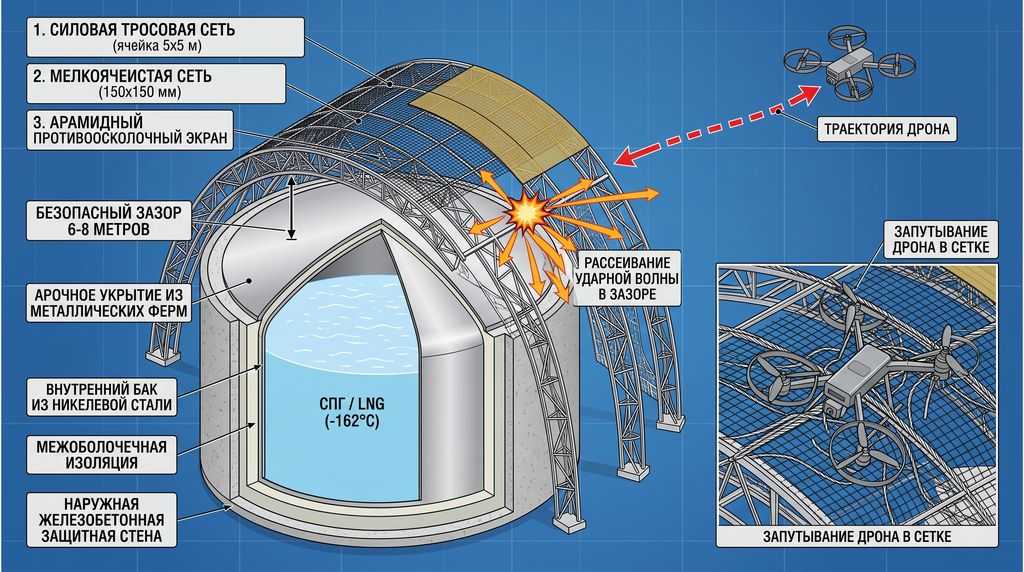

| Уровень | Элемент | Функция | Параметр |
|---|---|---|---|
| 1 | Силовая сеть | Перехват планера | Канат Ø 14 мм, ячейка 5×5 м, 113,5 кН |
| 2 | Мелкоячеистая сеть | Задержание фрагментов | Трос Ø 4 — 6 мм, ячейка 150×150 мм |
| 3 | Арамидный термоэкран | Защита от тепла и осколков | Многослойное полотно |
| 4 | Безопасный зазор | Рассеивание волны | 6 — 8 метров |
| 5 | Купол | Защищаемый объект | Сталь 9% Ni, −162 °C |
| 6 | Опоры | Передача нагрузок | Независимые фундаменты |
Конструкция и зазор
Арочная ферма собирается из трубчатых или коробчатых элементов и образует жёсткий свод. Модуль 100×50 м перекрывает до 100 метров по ширине, шаг арок 50 метров позволяет собирать галереи любой длины. Опоры располагаются за пределами обвалования — это исключает передачу нагрузок на фундаменты хранилища.
Пространственный относ полотна от объекта — фундаментальный параметр. При перехвате боевая часть может сдетонировать. Расчёты показывают: дистанция 6 — 8 метров обеспечивает:
- Ликвидацию кумулятивного фокуса — струя рассеивается на 1,5 — 2,5 м, теряя пробивную способность;
- Снижение давления ударной волны с 2 — 5 МПа до 0,05 — 0,1 МПа на поверхности купола;
- Исключение контакта горячих осколков с узлами отбора газа.
Сетка для защиты терминалов сжиженного газа рассчитывается так, чтобы динамический прогиб не превышал 2,5 — 3,0 метров, гарантируя остаточный зазор 3 — 5 метров.
Защита стали от шока
Принятие импульса и тепловой вспышки на внешнем каркасе изолирует 9%-ную сталь от дуплексного воздействия. Система гасит удар за счёт упругопластической деформации канатов и пружинных амортизаторов. Арамидное полотно задерживает осколки и создаёт термоштору, исключающую нагрев купола.
Морское цинкование
Терминалы привязаны к береговой линии: Северный морской путь, Баренцево и Балтийское моря, побережье Охотского моря. Атмосфера характеризуется солевым туманом, влажностью до 98%, переходами через 0 °C и абразивными смесями.
По ГОСТ 9.307-2021 и ISO 12944 (категории C5-M и CX) обычные покрытия деградируют за 3 — 5 лет. Требуется горячее цинкование повышенной надёжности:
| Покрытие | Толщина | Скорость коррозии | Срок службы |
|---|---|---|---|
| Эпоксидная эмаль | 180 — 240 мкм | Деструкция связующего | 4 — 6 лет |
| Стандартный цинк | 15 — 20 мкм | 2,5 — 4,0 мкм/год | 5 — 7 лет |
| Морской цинк | 45 — 50 мкм | 0,8 — 1,2 мкм/год | 20+ лет |
| Нержавеющая сталь AISI 316 | — | Точечный питтинг | 25+ лет |
Морской цинк обеспечивает катодную защиту: при повреждении слоя цинк жертвует собой, предотвращая подплёночную коррозию. Крепёж и зажимы — из нержавеющей стали А4 или с термодиффузионным цинкованием.
Монтаж на действующих терминалах

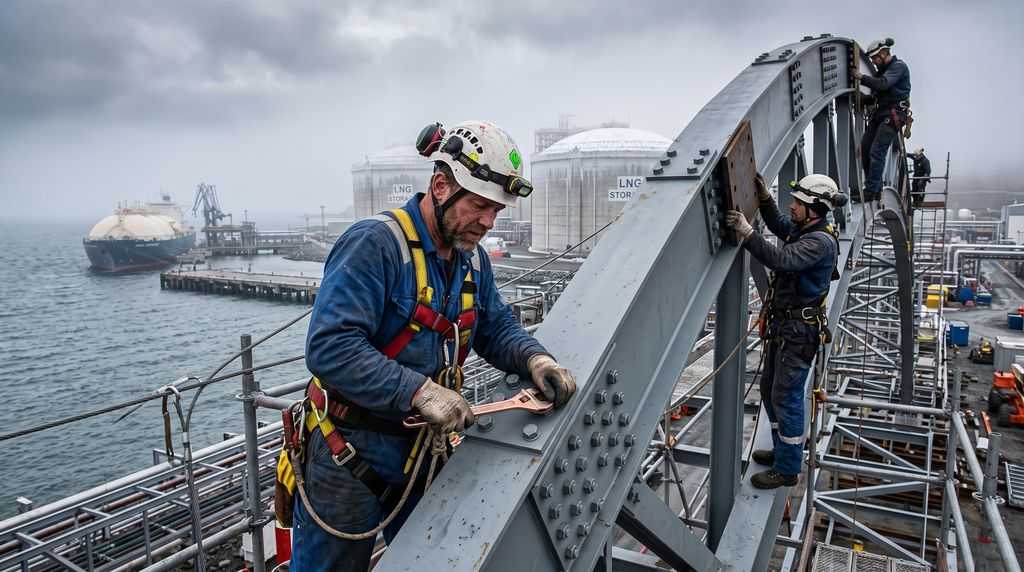

Бессварной метод
Вокруг резервуаров устанавливаются взрывоопасные зоны классов В-1г, Зона 1 и Зона 2. Огневые работы здесь недопустимы. Арочные модули собираются только на болтах и фланцах:
- Металлоконструкции поставляются готовыми марками с заводскими отверстиями;
- Соединения — на высокопрочных болтах с контролируемым моментом;
- Инструмент — омеднённый, искробезопасный, пневматические гайковёрты с искрогашением;
- Резка и шлифовка на месте исключены.
Без остановки цикла
Остановка терминала ведёт к суточным убыткам в сотни миллионов рублей. Фермы собираются на вспомогательных площадках вне взрывоопасных контуров, затем кранами грузоподъёмностью 300 — 500 тонн подаются на штатные опоры за периметром резервуара за считанные часы.
Климатические нагрузки
Комплексы в Арктике относятся к IV — VII снеговым районам по СП 20.13330.2016. Расчёт учитывает снеговые мешки (арочная геометрия обеспечивает самосбрасывание), гололёдообразование на канатах и ветровые порывы до 35 — 45 м/с.
Чек-лист
- Определены типы резервуаров (одностенные, двухстенные, полное сдерживание)?
- Проведён расчёт зазора 6 — 8 м от купола?
- Выбраны типоразмеры модулей?
- Предусмотрены противоосколочные экраны?
- Рассчитаны снеговые и ветровые нагрузки?
- Разработана схема бессварного монтажа?
- Согласован проект с Ростехнадзором?
- Разработан регламент обслуживания?
Нормативная база
- СП 542.1325800.2024 — критерии расчёта сопротивления преград воздействию БПЛА;
- Федеральный закон № 116-ФЗ — экспертиза промбезопасности проектной документации на ОПО I класса;
- Федеральный закон № 35-ФЗ — категорирование объектов ТЭК и требования к физической защищённости;
- СП 20.13330.2016 — расчёт устойчивости к снеговым, гололёдным и ветровым воздействиям.
Примеры
Ямал. Два двухстенных резервуара по 160 000 м³. Температуры до −52 °C, агрессивная морская зона. Возведён арочный каркас из модулей 100×50 м на свайных фундаментах. Сетка 150×150 мм на канатах Ø 6 мм с морским цинком 50 мкм и относом 7 м. Монтаж — фланцево-болтовой, без остановки сжижения.
Ленинградская область. Резервуарный парк и криогенная эстакада стендеров. Плотная застройка, соляной туман Балтики. Смонтированы арочные фермы с морским цинкованием. Внутренний ярус — быстросъёмные панели арамидного полотна. Относ — 6 м. Проект прошёл экспертизу Ростехнадзора.
Криогенная безопасность и надёжность
Защита криогенных резервуаров и инфраструктуры СПГ требует специализированного подхода. Крепление сеток непосредственно на корпус недопустимо: локальный нагрев, передача удара и осколки приводят к температурному шоку и хрупкому разрушению стали.
Крупнопролётные арочные модули создают внешний периметр безопасности, нейтрализуя удар за счёт упругого демпфирования. Зазор 6 — 8 метров гарантирует рассеивание фугасного импульса и исключает контакт пламени с критическими узлами. Морское цинкование и бессварная сборка обеспечивают службу укрытий более 20 лет в суровых приморских условиях.
| Параметр | Значение |
|---|---|
| Типоразмеры модулей | 100×50, 50×40, 45×35, 25×25 м |
| Несущий канат | Ø 14 мм, ячейка 5×5 м, 113,5 кН |
| Защитная сеть | Ø 4 — 6 мм, ячейка 150×150 мм |
| Противоосколочный экран | Арамидное полотно с огнеупорной пропиткой |
| Антикоррозия | Морской цинк 45 — 50 мкм (C5-M / CX) |
| Зазор | 6 — 8 метров |
| Монтаж | Бессварной, без останова цикла |
| Срок службы | 20+ лет |
Для аудита терминала, моделирования траекторий подлёта и расчётов по СП 542.1325800.2024 свяжитесь с нами.
