Центральный пульт управления (ЦПУ), заводские операторные и диспетчерские пункты образуют ключевой контур любого непрерывного производства. В этих зданиях сосредоточена вычислительная инфраструктура распределённых систем управления технологическими процессами (АСУ ТП), серверные шкафы, контроллеры противоаварийной защиты (ПАЗ), щиты управления и рабочие места операторов.
Выход из строя центрального пункта управления влечёт за собой потерю контроля над технологическими режимами установок гидрокрекинга, каталитического риформинга, доменных печей или турбогенераторов. Неконтролируемый рост давления в колоннах и аппаратах под давлением приводит к тяжёлым авариям, залповым пожарам и длительному простою предприятия.
Атака средств воздушного нападения на диспетчерский узел несёт прямую угрозу жизни дежурного персонала. Операторы не могут покинуть посты мгновенно: регламент требует последовательного перевода технологической установки в безопасный режим или безаварийной остановки. В этих условиях комплексная инженерная защита таких объектов становится приоритетной задачей для служб безопасности и главных инженеров промышленных предприятий.
Как детально описано на нашем сайте, надёжная пассивная защита диспетчерских пунктов реализуется возведением внешних шатровых модулей 25×25 м и 45×35 м над кровлями зданий. Такая система предотвращает прямое кинетическое пробитие перекрытий и отсекает вторичные поражающие факторы взрыва.
Почему ЦПУ и операторные — приоритетная цель для БПЛА
Центральный пульт управления (ЦПУ) и заводские операторные являются приоритетными целями для точечных атак БПЛА из-за критической концентрации систем управления: поражение здания выводит из строя серверные стойки АСУ ТП, щиты управления и дежурный персонал, вызывая аварийную остановку всего технологического комплекса предприятия.
В крупных промышленных центрах — в Поволжье (Нижнекамск, Самара, Сызрань), на Урале (Пермь, Челябинск, Уфа) и в Сибири (Омск, Тобольск, Кемерово) — здания ЦПУ и объединённые диспетчерские координируют технологические цепочки протяжённостью в десятки километров. Удар ударного дрона по такому узлу дестабилизирует смежные производственные участки.
Причины, по которым защита операторных требует бескомпромиссного инженерного расчёта:
- Остановка непрерывного производства: Резкое прекращение сбора телеметрии и передачи управляющих сигналов на исполнительные механизмы КИПиА переводит завод в неуправляемое состояние. Остановка непрерывного цикла на НПЗ или химическом комбинате наносит финансовый ущерб, исчисляемый сотнями миллионов рублей, а повторный пуск установок требует нескольких недель.
- Угроза жизни дежурного персонала: В операторных круглосуточно находятся дежурные смены инженеров и диспетчеров. Попадание боеприпаса сквозь кровлю или остекление приводит к безвозвратным потерям высококвалифицированных специалистов, оперативно заменить которых в условиях кризиса невозможно.
- Уничтожение дефицитного оборудования АСУ ТП: Серверные шкафы, контроллеры полевого уровня, сетевые коммутаторы и блоки гарантированного питания в современных реалиях обладают длительными сроками поставки и сложной логистикой замены.
- Воздействие ударной волны: Взрывная волна боевой части БПЛА при подрыве на расстоянии 5 — 10 метров разрушает наружные ограждающие конструкции, обрушивает подвесные потолки, крошит кабельные трассы и приводит к заклиниванию дверей эвакуационных выходов.

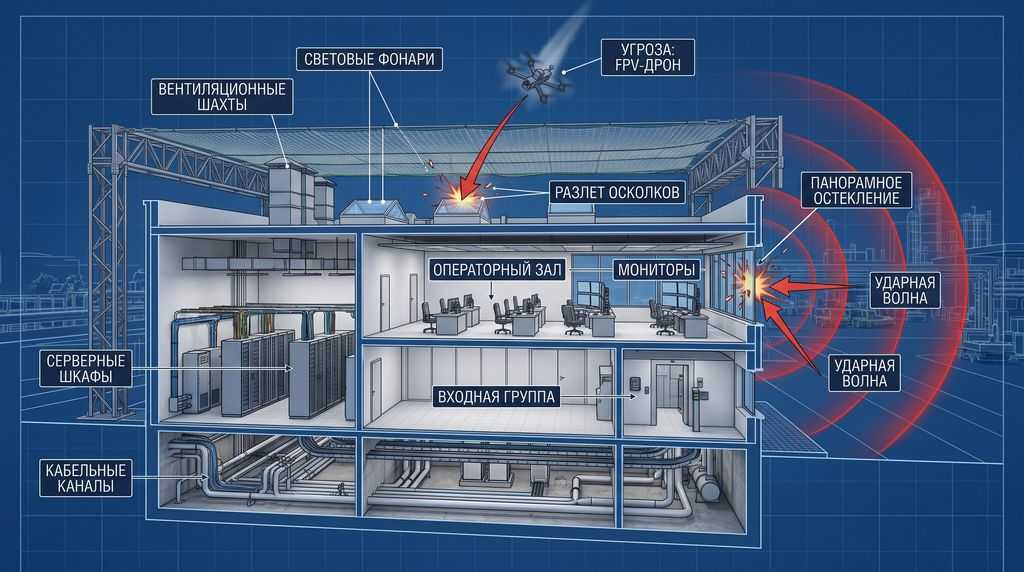

Уязвимые элементы зданий ЦПУ и операторных
Типовые здания диспетчерских и операторных пунктов проектировались по нормам гражданского и промышленного строительства прошлого поколения, не предусматривавшим защиту от падения пикирующих барражирующих боеприпасов.
Кровля и световые фонари
В большинстве случаев кровля ЦПУ представляет собой плоскую конструкцию из сборных железобетонных многопустотных или ребристых плит с мягким рулонным ковром, либо профнастил по металлическим балкам:
- Несущая способность таких перекрытий рассчитана лишь на нормативные снеговые нагрузки (150 — 250 кг/м²) и не способна выдержать сосредоточенный динамический удар аппарата массой 30 — 50 кг, летящего со скоростью 120 — 160 км/ч.
- Зенитные и аэрационные световые фонари из армированного стекла или поликарбоната являются открытыми проёмами, через которые дрон беспрепятственно проникает внутрь машинного зала или серверной.
- Установленная стальная сетка от бпла на крышу здания перехватывает средство поражения на безопасной высоте, исключая контакт боевой части с кровельным пирогом.
Остекление операторной
Специфика операторных помещений старой компоновки — наличие широких смотровых витражей для визуального мониторинга заводской площадки:
- Даже при установке ударопрочных триплексов или бронированных стеклопакетов фугасная взрывная волна разрушает оконные переплёты;
- Разлетающиеся фрагменты стекла травмируют дежурный персонал и выводят из строя лицевые панели щитов управления и мнемосхемы;
- Внешнее экранирование остекления стальными тросовыми барьерами предотвращает подрыв боеприпаса в непосредственной близости от оконных проёмов.
Вентиляционные шахты и воздухозаборники
Здания ЦПУ оснащаются системами приточно-вытяжной вентиляции с обязательным созданием избыточного давления (подпора воздуха):
- Подпор воздуха предотвращает затекание взрывоопасных газов и паровоздушной смеси с технологических установок (зон В-1а и В-1г) внутрь помещений с электрооборудованием общего назначения;
- Разрушение вентиляционных оголовков на кровле приводит к падению подпора воздуха и риску проникновения токсичных газов внутрь здания, что вынуждает персонал надевать изолирующие противогазы и затрудняет координацию процесса.
Входные группы и приямки кабельных трасс
Тамбур-шлюзы и кабельные каналы, выходящие из здания к технологическим эстакадам, уязвимы для FPV-дронов, выполняющих подлёт по настильным и низковысотным траекториям. Повреждение пучков магистральных кабелей КИПиА на вводе в здание парализует управление установкой даже при полной сохранности самого ЦПУ.

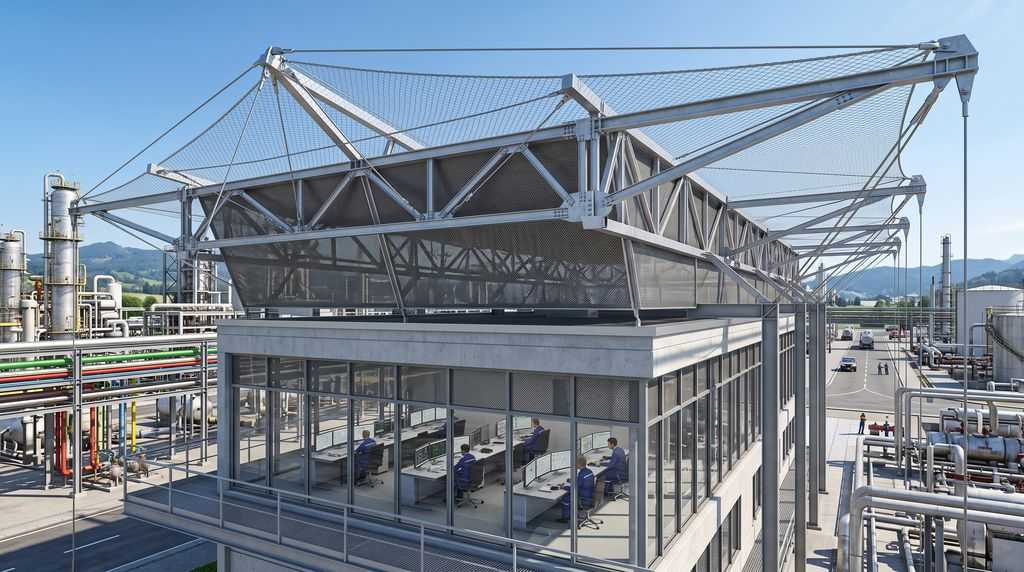

Шатровые укрытия — решение для защиты ЦПУ
Инженерное бюро «Паутина» разработало конструктивную систему шатровых укрытий, монтируемых над кровлями и фасадами зданий диспетчерских узлов.
| Конструктивный узел шатра | Материал и параметры | Выполняемая защитная функция |
|---|---|---|
| Несущий пространственный каркас | Стальные профильные трубы, сборка на болтах | Формирование скатной геометрии, передача нагрузок на опоры |
| Силовая вторичная сеть | Стальной канат Ø 14 мм, ячейка 5×5 м | Распределение ударного импульса, запас прочности 113,5 кН |
| Защитное сетчатое полотно | Оцинкованный трос 4 мм, ячейка 150×150 мм | Упругий перехват БПЛА, гашение кинетической энергии |
| Противоосколочный барьер | Арамидная мембрана высокой плотности | Улавливание шрапнели от 2 г, рассеивание кумулятивной струи |
| Демпферные компенсаторы | Пружинные и винтовые узлы сопряжения | Снижение динамических нагрузок на строительные конструкции здания |

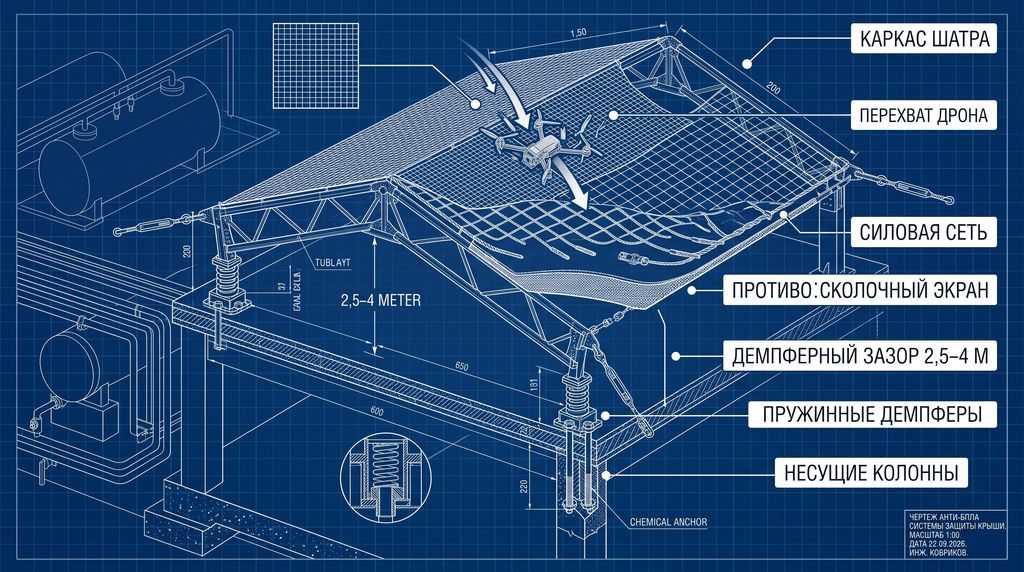

Конструкция шатрового укрытия
Шатёр представляет собой лёгкую пространственную ферму с углом наклона граней 25 — 40°:
- Скатная форма исключает накопление тяжёлых снеговых мешков в зимний период и заставляет средства поражения рикошетировать при касательных траекториях;
- Опорные стойки шатра закрепляются либо непосредственно в несущие железобетонные колонны каркаса здания через химические анкеры, либо выносятся на независимые внешние порталы;
- Высота шатра рассчитывается так, чтобы между сеткой и кровлей сохранялся демпферный зазор не менее 2,5 — 4 метров, необходимый для безопасного динамического прогиба полотна.
Упругое гашение удара
Тросовая система работает по принципу поглощения энергии за счёт контролируемой упругой деформации:
- Применяемый стальной трос диаметром 4 мм обладает высоким пределом текучести и эластичности;
- При контакте с БПЛА трос растягивается, плавно замедляя корпус аппарата со скоростей свыше 100 км/ч до нуля;
- За счёт шага плетения 150×150 мм винты и элементы фюзеляжа беспилотника запутываются в полотне;
- Конструкция не создаёт жёсткой преграды, провоцирующей мгновенный подрыв контактных взрывателей, а мягко связывает ударный импульс.
Защита от вторичных осколков
Под силовой тросовой сеткой на относе монтируется противоосколочный экран из баллистического арамидного полотна:
- При детонации боевой части на сетке экран локализует разлёт поражающих элементов (шариков, роликов, стальных обрезков) массой от 2 грамм;
- Экран предотвращает пробитие мягкой кровли, световых фонарей и остекления операторной, гарантируя герметичность здания и безопасность персонала.
Модульные решения для разных типов зданий
Стандартизированные пространственные модули позволяют закрывать здания операторных любой геометрической сложности без индивидуального проектирования тяжёлых металлоконструкций.
| Типоразмер модуля | Площадь перекрытия | Назначение модуля | Сроки монтажа |
|---|---|---|---|
| Модуль 25×25 м | 625 м² | Компактные цеховые операторные, диспетчерские подстанций, насосные | От 3 до 5 дней |
| Модуль 45×35 м | 1575 м² | Главные щиты управления (ГЩУ), объединённые ЦПУ крупных НПЗ и ГПЗ | От 5 до 8 дней |
| Модуль 50×40 м | 2000 м² | Крупные комплексы АСУ ТП, сблокированные со щитовыми и серверными | От 7 до 10 дней |
| Модуль 100×50 м | 5000 м² | Общие технологические блоки, включающие ЦПУ, склады КИПиА и мастерские | От 10 до 15 дней |
Модуль 25×25 м — для компактных операторных
Оптимален для отдельно стоящих одноэтажных зданий локальных операторных и пунктов управления насосными станциями:
- Не создаёт критических нагрузок на строительные конструкции здания;
- Монтируется без применения тяжёлых кранов повышенной грузоподъёмности;
- Сборка и натяжение канатов выполняются силами одной монтажной бригады за 3 — 5 рабочих дней.
Модуль 45×35 м — для крупных ЦПУ
Применяется для перекрытия центральных пультов управления технологических установок нефтехимии и энергетики:
- Позволяет перекрыть всю площадь здания и зону панорамного остекления единым пролётом без установки промежуточных опор на кровле;
- Сохраняет проектные пути эвакуации и зоны обслуживания кровельных агрегатов кондиционирования.
Комбинированные решения
Для зданий сложной конфигурации (Г-образные, П-образные или многоуровневые строения) модули объединяются в общую вантовую систему. Стыки между модулями перекрываются нахлёстом защитных сеток с ячейкой 150×150 мм и дублируются противоосколочными фартуками, исключая наличие незащищённых щелей и просветов.
Специфика монтажа на действующих объектах
Строительно-монтажные работы над функционирующим ЦПУ требуют соблюдения норм промышленной безопасности и регламентов Ростехнадзора:
- Полный отказ от огневых работ: Все конструктивные элементы шатрового укрытия собираются на болтовых сопряжениях повышенного класса прочности (8.8, 10.9). Исключение сварки гарантирует безопасность при возможном присутствии горючих технологических паров в атмосфере завода.
- Непрерывная работа дежурной смены: Монтажные операции проводятся с минимальным уровнем шума и полным исключением ударных вибраций, способных вызвать ложные срабатывания чувствительных реле и датчиков систем ПАЗ на щитах управления.
- Применение промышленного альпинизма: Подъём и натяжение тросовых ферм ведутся аттестованными верхолазами с использованием временных выносных стрел и такелажных лебёдок. Это исключает загромождение прилегающей территории строительными лесами и сохраняет свободные проезды для пожарной техники.
- Контроль несущей способности перекрытий: Перед установкой опор выполняется инженерный поверочный расчёт строительных конструкций здания по СП 20.13330.2016. Точки опирания шатра привязываются строго к несущим колоннам и наружным капитальным стенам.
Пример из практики
На одном из НПЗ в Поволжье здание центрального пульта управления с панорамным остеклением было перекрыто шатровым модулем 45×35 м. Монтаж выполнен методом промышленного альпинизма за 6 рабочих дней без остановки работы дежурной смены. Расчётная снеговая нагрузка соответствовала III району. За 18 месяцев эксплуатации система выдержала два штормовых ветра с порывами до 32 м/с — отклонений геометрии и повреждений остекления не зафиксировано.
Чек-лист для проектирования защиты ЦПУ
Перед утверждением проектной документации проверьте следующие пункты:
- Определён тип здания (отдельно стоящее, встроенное, многоуровневое)?
- Проведён расчёт несущей способности кровли по СП 20.13330.2016?
- Выполнен аэродинамический расчёт шатрового укрытия?
- Выбраны типоразмеры модулей (25×25, 45×35, 50×40, 100×50 м)?
- Предусмотрены противоосколочные экраны для защиты остекления и оборудования?
- Разработана схема бессварного монтажа методом промышленного альпинизма?
- Согласован проект с Ростехнадзором и службами промышленной безопасности?
- Учтены требования к молниезащите и заземлению (ПУЭ-7)?
Нормативные требования и стандарты проектирования
Проектирование и монтаж шатровых укрытий над диспетчерскими пунктами опираются на отраслевое законодательство Российской Федерации:
- СП 542.1325800.2024: Нормативный свод правил, регламентирующий инженерно-технические решения для защиты сооружений от несанкционированного воздействия беспилотных комплексов.
- Федеральный закон № 116-ФЗ «О промышленной безопасности опасных производственных объектов»: Обязывает обеспечивать защиту персонала и непрерывность управления опасными технологическими процессами.
- Федеральный закон № 35-ФЗ «О противодействии терроризму»: Устанавливает категорирование объектов ТЭК и промышленности по уровням антитеррористической защищённости.
- СП 20.13330.2016 «Нагрузки и воздействия»: Определяет расчётные параметры ветровых пульсаций, снеговых отложений и их сочетаний для каркасно-сеточных сооружений.
- Правила устройства электроустановок (ПУЭ-7): Регламентируют присоединение тросовых систем к контуру молниезащиты и заземления здания для снятия наведённых токов и статических зарядов.
Защита ЦПУ — непрерывность управления и безопасность персонала
Инженерная защита центральных пультов управления, операторных и диспетчерских пунктов требует системного подхода, сочетающего механическую прочность с защитой от вторичных осколочных факторов. Использование простых маскировочных или лёгких полимерных сеток без силового вантового каркаса не способно предотвратить пробитие кровли тяжёлыми ударными дронами.
Система «Паутина» формирует над зданием защитный шатёр, поглощающий кинетическую энергию удара за счёт упругой деформации стальных тросов и удерживающий осколки арамидными мембранами. Это гарантирует непрерывность технологических процессов предприятия, сохранность оборудования АСУ ТП и защиту жизни дежурного персонала.
| Технический параметр системы «Паутина» | Значение / Норматив исполнения |
|---|---|
| Доступные типоразмеры пространственных модулей | 25×25 м, 45×35 м, 50×40 м, 100×50 м |
| Несущий трос вторичной конструкции | Стальной канат Ø 14 мм, прочность 113,5 кН, ячейка 5×5 м |
| Защитная сетка верхнего яруса | Высокопрочный трос Ø 4 — 6 мм, ячейка 150×150 мм (поглощение удара 100+ км/ч) |
| Противоосколочный барьер | Арамидное баллистическое полотно, задержка осколков массой от 2 г |
| Антикоррозийная защита металлоконструкций | Горячее цинкование толщиной 45 — 50 мкм |
| Расчётный срок безаварийной службы | 20+ лет в агрессивных промышленных средах |
