Водопроводно-канализационное хозяйство — это сложнейшая инженерная сеть, от которой зависит жизнь каждого города. Водозаборные узлы, магистральные насосные станции, резервуары питьевой воды и очистные комплексы сегодня становятся мишенями для беспилотных летательных аппаратов. Последствия удара — от временного отключения районов до химического заражения источников.
В этой статье разберём, какие инженерные решения реально работают в условиях повышенной влажности, агрессивных сред и жёстких санитарных ограничений. Ознакомиться с технической документацией и реализованными проектами вы можете на нашем сайте.
Почему системы водоснабжения оказались в зоне риска
Беспилотная угроза для водоканалов — не гипотетический сценарий, а объективная реальность. Уязвимость этих объектов складывается из четырёх ключевых факторов.
Фактор первый: непрерывность. Остановка насосной станции или повреждение магистрального водовода парализует не только бытовой сектор, но и промышленность, энергетику, системы пожаротушения. Восстановление подачи воды после серьёзной аварии занимает часы и даже сутки.
Фактор второй: химическая опасность. На станциях водоподготовки используются хлор, гипохлорит натрия, озон, сернокислый алюминий и другие реагенты. Разрушение ёмкостей с этими веществами при ударе БПЛА создаёт зону токсичного заражения, сопоставимую с техногенной катастрофой.
Фактор третий: открытость технологических зон. Резервуары чистой воды, отстойники, фильтровальные блоки и камеры смешения часто расположены под открытым небом или под лёгкими перекрытиями. Они практически беззащитны перед кинетическим ударом или сбросом боеприпаса.
Фактор четвёртый: рассредоточенность. Крупный водоканал — это десятки и сотни объектов: от затопленных насосных станций на водозаборах до водонапорных башен в отдалённых микрорайонах. Охранять каждый из них активными средствами (РЭБ, ПВО) невозможно экономически и организационно.
Именно поэтому на первый план выходят пассивные физические барьеры — конструкции, которые не требуют питания, не создают помех, не нуждаются в постоянном обслуживании и работают 24/7 вне зависимости от погоды или времени суток.

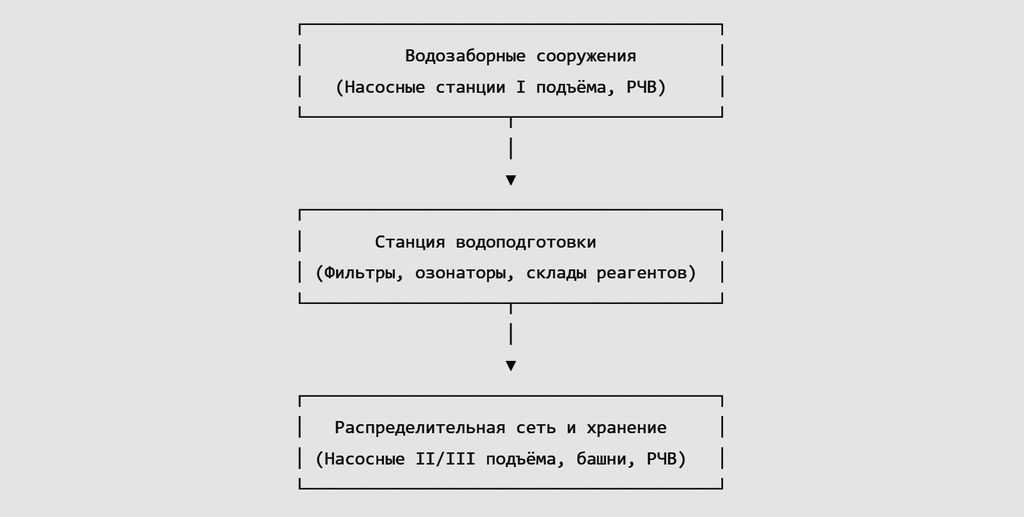

Какие узлы водоканала требуют приоритетной защиты
Инженерная защита начинается с аудита — необходимо определить критические точки, повреждение которых приведёт к наиболее тяжёлым последствиям.
Насосные станции — сердце системы
Машинные залы, силовые трансформаторы, частотные преобразователи — всё это критически важное оборудование. Тросовые перекрытия монтируются над кровлями, оконными проёмами и вентиляционными шахтами, не перекрывая воздухообмен, но останавливая проникновение дронов внутрь здания. Крепления рассчитываются с учётом вибраций от работающих насосов и агрегатов.
Резервуары чистой воды — хранилища питьевого запаса
Повреждение перекрытия РЧВ или попадание внутрь продуктов взрыва — прямая угроза санитарной безопасности. Защитные экраны проектируются с учётом снеговых и ветровых нагрузок, перекрывая как сами резервуары, так и оголовники дыхательных клапанов, люки и смотровые окна. Особое внимание уделяется открытым РЧВ — их защита является обязательной.
Очистные сооружения — зона повышенной опасности
Здесь под особую защиту попадают:
- камеры хлорирования и склады гипохлорита натрия;
- озонаторные установки и кислородные станции;
- смесители, отстойники и фильтровальные блоки.
Пассивные экраны удерживают ударную волну и осколки, не допуская разгерметизации ёмкостей с реагентами и сохраняя целостность технологических линий.
Водонапорные башни — высотные ориентиры
Башни и градирни хорошо видны с воздуха и являются простыми целями для дронов-камикадзе. Особенность их защиты — монтаж пространственных каркасов и тросовых растяжек на высоте 20 — 50 метров с учётом ветровых нагрузок и ограниченных точек опоры.
Кабельные трассы — нервная система автоматики
Повреждение кабелей управления и питания означает потерю контроля над процессами. Открытые эстакады, шкафы автоматики и узлы учёта закрываются тросовыми сетками, предотвращающими падение осколков и посторонних предметов на линии связи.

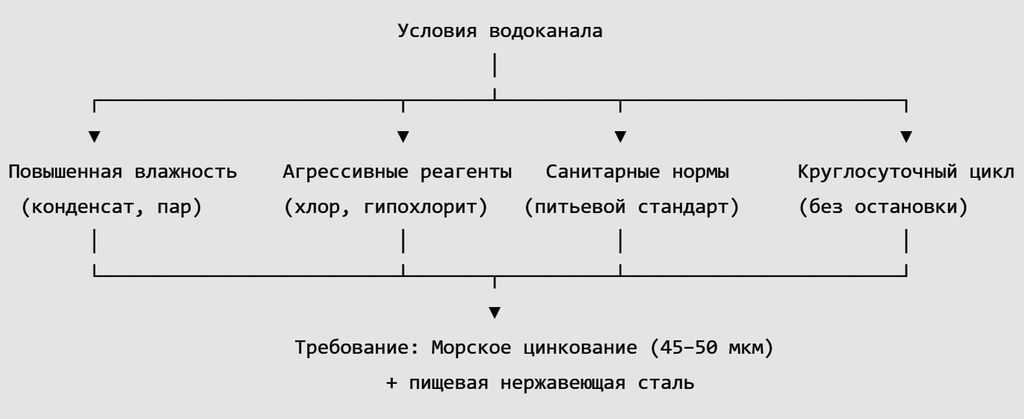

Почему водоканалы уничтожают обычный металл
Опыт эксплуатации показывает: стандартные стальные конструкции и оцинкованные сетки с тонким покрытием на водоканалах разрушаются катастрофически быстро. Причина — в четырёх агрессивных факторах, действующих одновременно.
Высокая влажность. В отстойниках, смесителях и фильтровальных залах влажность достигает 90 — 98%. Конденсат покрывает металлические поверхности круглосуточно. Слой краски или тонкой оцинковки держится не более двух лет — затем начинается сквозная коррозия.
Химическая агрессия. В воздухе — пары хлора, озона, гипохлорита, диоксида хлора, аэрозоли коагулянтов. Соединяясь с влагой, они образуют кислоты и окислители, которые уничтожают обычные покрытия за один сезон.
Санитарные ограничения. Любая конструкция над открытым резервуаром с питьевой водой не должна выделять токсичных веществ, коррозионных продуктов или частиц покрытия. Даже небольшое осыпание ржавчины или цинка может сделать воду непригодной.
Круглосуточная работа. Остановить насосы или перекрыть резервуары для сварочных работ — недопустимо. Защита должна монтироваться без огневых работ, без отключений и без риска загрязнения.

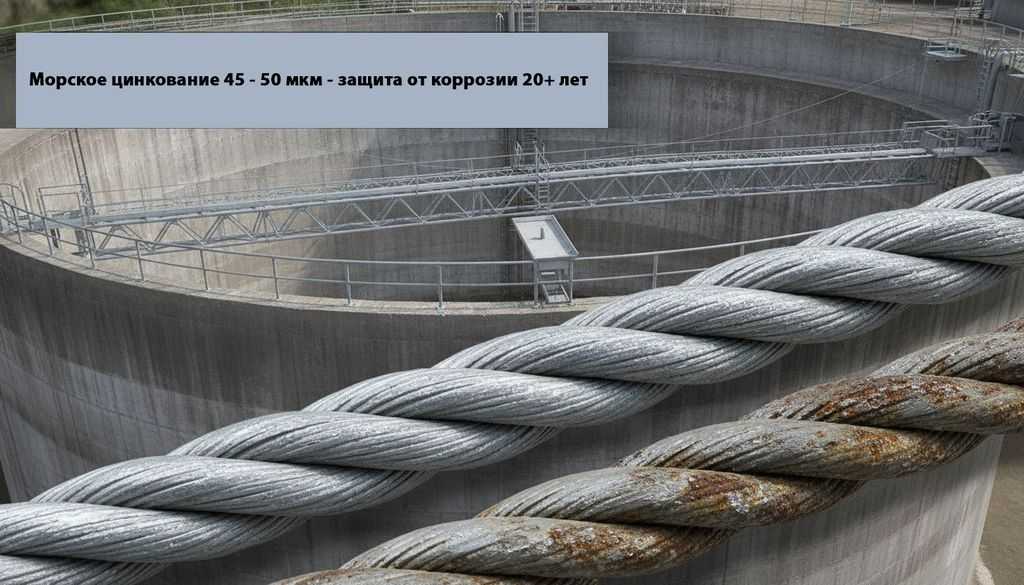

Единственное решение — морское цинкование
Стандартные сетки с гальваническим покрытием 6 — 12 мкм или даже обычным горячим цинкованием 20 — 25 мкм на водоканалах не работают. Единственная технология, доказавшая надёжность в экстремальных условиях — усиленное горячее цинкование слоем 45 — 50 мкм, известное как «морское».
Эта технология была создана для судостроения, морских платформ и портовых сооружений, где металл эксплуатируется в условиях постоянного солевого тумана и контакта с водой.
Сравнение антикоррозионных покрытий
| Параметр | Гальваническое цинкование | Обычное горячее цинкование | Морское цинкование | Нержавеющая сталь |
|---|---|---|---|---|
| Толщина слоя | 6 — 12 мкм | 20 — 25 мкм | 45 — 50 мкм | Сплошной сплав |
| Ресурс во влажной среде | 1 — 2 года | 3 — 5 лет | 20+ лет | 30+ лет |
| Стойкость к хлору и гипохлориту | Низкая | Средняя | Высокая | Абсолютная |
| Риск попадания продуктов в воду | Высокий | Средний | Отсутствует | Отсутствует |
При горячем погружении цинк диффундирует в поверхностный слой стали, образуя железо-цинковый сплав, который не отслаивается и не осыпается. Даже при царапинах покрытие самозалечивается, не допуская развития коррозии. Это единственное покрытие, которое гарантирует сохранность конструкций на протяжении всего срока службы объекта.
Какие материалы работают на водоканалах
Выбор конкретного типа сетки зависит от зоны установки — и для каждой есть своё оптимальное решение.
| Тип сетки | Материал | Антикоррозия | Где применяется | Ресурс в условиях водоканала | Ключевое качество |
|---|---|---|---|---|---|
| Усиленная оцинкованная сталь | Высокопрочная сталь | Морское цинкование 45 — 50 мкм | Перекрытия РЧВ, насосные станции, периметры | 20+ лет | Стойкость к влаге и химикатам |
| Нержавеющая сталь | AISI 304 / 316 | Пассивация | Участки прямого контакта с водой, озонаторы | 30+ лет | Абсолютная санитарная чистота |
| Полиамидная | Синтетическое волокно | Влагостойкая пропитка | Зоны КИПиА, радиопрозрачные участки | 10 — 15 лет | Диэлектрик, лёгкость, отсутствие коррозии |
| Кевларовая | Арамид | УФ-стабилизация | Сложные архитектурные элементы, башни | 15 — 20 лет | Максимальная прочность при малом весе |
Полиамид и кевлар не подвержены коррозии в принципе, поэтому их можно применять без дополнительных покрытий даже в самых влажных зонах. Однако по механической прочности они уступают стали, поэтому для защиты от крупных дронов-камикадзе чаще используется комбинация: стальной каркас + полиамидное полотно в зонах с электрооборудованием.
Система «Паутина»: что предлагает инженерный комплекс
Разработка получила название «Паутина» не случайно — её конструкция действительно напоминает пространственную тросовую структуру, перекрывающую защищаемую зону. Комплекс создавался с учётом жёстких требований водоканалов и других объектов жизнеобеспечения.
Ключевые особенности
Усиленная антикоррозия. Все металлические элементы — тросы, сетки, зажимы, анкеры — проходят горячее цинкование слоем 45 — 50 мкм. Это гарантирует эксплуатацию более 20 лет даже при постоянном контакте с конденсатом и парами реагентов.
Санитарная безопасность. Материалы сертифицированы по СанПиН — они не выделяют токсичных соединений, не ржавеют и не осыпаются. Конструкции могут монтироваться над открытыми РЧВ без риска ухудшения качества воды.

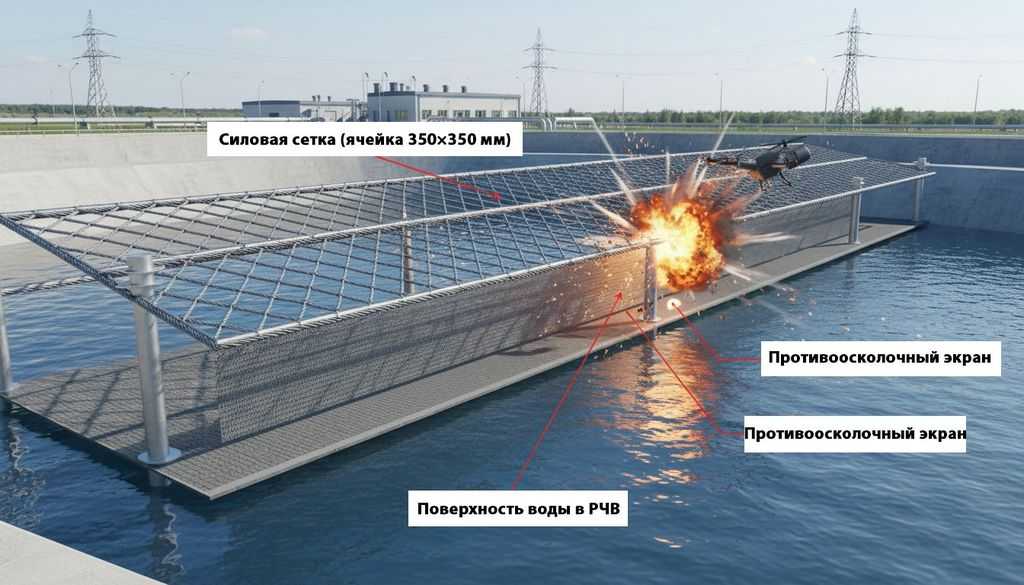

Противоосколочные экраны. Дополнительный слой мелкоячеистой сетки улавливает осколки, шрапнель и горящие элементы при детонации БПЛА. Это предотвращает падение посторонних предметов в резервуары и исключает повреждение мембран и гидроизоляции.
Бессварной монтаж. Все соединения — обжимные, резьбовые или хомутовые. Никакой сварки на высоте или над химически опасными зонами.
Пассивный режим. Система не требует электропитания, не создаёт радиопомех, не нуждается в управлении и работает непрерывно.
Чек-лист для технического аудита перед заказом
Чтобы подобрать корректное решение, инженеры водоканала должны пройти по этим пунктам:
- Определены критические зоны — насосные станции, РЧВ, очистные, кабельные трассы.
- Проведены замеры влажности и концентрации химических паров (хлор, озон).
- Проверены санитарные сертификаты на все материалы, контактирующие с воздухом над питьевой водой.
- Толщина цинкового покрытия подтверждена документально (не менее 45 — 50 мкм по ГОСТ 9.307-89).
- Выполнены расчёты ветровых и снеговых нагрузок для конкретного региона.
- Проектные решения не требуют проведения огневых работ (сварки).
- Монтаж может быть выполнен без остановки подачи воды потребителям.
- В состав системы включены противоосколочные экраны для улавливания мелких поражающих элементов.
Примеры внедрения в разных климатических зонах
Центральный регион: насосная станция 2-го подъёма
Задача: защитить здание и трансформаторную подстанцию от дронов самолётного типа.
Решение: установлен пространственный каркас с морским цинкованием 50 мкм над кровлей и открытым распределительным устройством. Бессварные крепления к существующим железобетонным конструкциям.
Результат: защита работает круглосуточно без остановки подачи воды. Общая площадь перекрытия — более 4500 м².
Южный федеральный округ: РЧВ и склад гипохлорита
Задача: защитить резервуары и склад реагентов в условиях высокой влажности и близости моря.
Решение: комбинация несущей тросовой сети 14 мм с морским цинкованием и противоосколочных экранов из нержавеющей стали AISI 316 над дыхательными клапанами РЧВ.
Результат: конструкция устойчива к морскому климату, качество воды сохраняется, защита от осколков гарантирована.
Сибирь: насосные станции в условиях резко континентального климата
Задача: обеспечить защиту при перепадах от -50°C до +35°C и высокой влажности в межсезонье.
Решение: усиленное морское цинкование 50 мкм с дополнительной полимерной защитой, виброустойчивые крепления с компенсаторами температурных расширений.
Результат: система эксплуатируется 3 года без коррозии и деформаций, предотвращено простоев на сумму более 85 млн рублей в год.
Нормативная база: что нужно знать
Проектирование и установка пассивных барьеров на водоканалах регламентируется следующими документами:
- СП 542.1325800.2024 — основной стандарт по расчёту тросовых и сетчатых экранов от БПЛА.
- СанПиН 2.1.4.1074-01 — устанавливает требования к материалам над резервуарами питьевой воды. Все элементы должны иметь гигиенические заключения, не влиять на вкус и запах воды.
- ФЗ-416 «О водоснабжении и водоотведении» — требует обеспечения надёжности систем.
- ГОСТ 9.307-89 — регулирует качество горячего цинкования.
- ПУЭ — обязателен при монтаже над электроустановками.
Все проекты «Паутина» проходят экспертизу на соответствие этим нормам и имеют необходимые сертификаты.
Технические параметры базовых модулей
- Размеры типовых модулей: 100×50 м, 50×40 м, 45×35 м, 25×25 м — с возможностью масштабирования и блокировки.
- Несущая тросовая сеть: ячейка 5×5 м, трос 14 мм, разрывная нагрузка — 113,5 кН.
- Защитное полотно: ячейка 350×350 мм, трос 4 мм.
- Антикоррозионная защита: морское цинкование 45 — 50 мкм на всех элементах.
- Противоосколочные экраны: фирменные мелкоячеистые барьеры для улавливания осколков и поражающих фрагментов.
- Сертификаты: полный комплект санитарно-гигиенических и технических заключений.
Как заказать обследование и расчёт
Для подбора индивидуального решения необходимо провести технический аудит ваших объектов: замерить нагрузки, оценить агрессивность среды, определить критические зоны. Инженеры выезжают на объекты в любой регион России — от Калининграда до Камчатки.
Перейдите на страницу контактов и оставьте заявку. Специалисты подготовят оптимальный проект с учётом климатических особенностей, санитарных требований и эксплуатационных условий вашего водоканала.
