Железнодорожная сеть России превышает 87 тысяч километров — сплошная охрана всей протяжённости невозможна. Ключевые объекты — узловые станции, сортировочные горки, депо и тяговые подстанции — остаются приоритетными целями для БПЛА. Эффективная защита строится на точечном перекрытии самых уязвимых позиций. Ознакомиться с реализованными проектами можно на нашем сайте.
В 2025 — 2026 годах риски возросли: зафиксированы атаки на пассажирские поезда и объекты магистралей. Только за один период уничтожено 8 беспилотников на подходах к путям. Удары по депо, экипировочным цехам или паркам отстоя способны вызвать сбой движения на целых полигонах.
Пассивные барьеры интегрируются в инфраструктуру станций. Сочетание заграждений, диэлектрических сеток и противоосколочных экранов нейтрализует угрозу FPV-дронов и барражирующих боеприпасов.

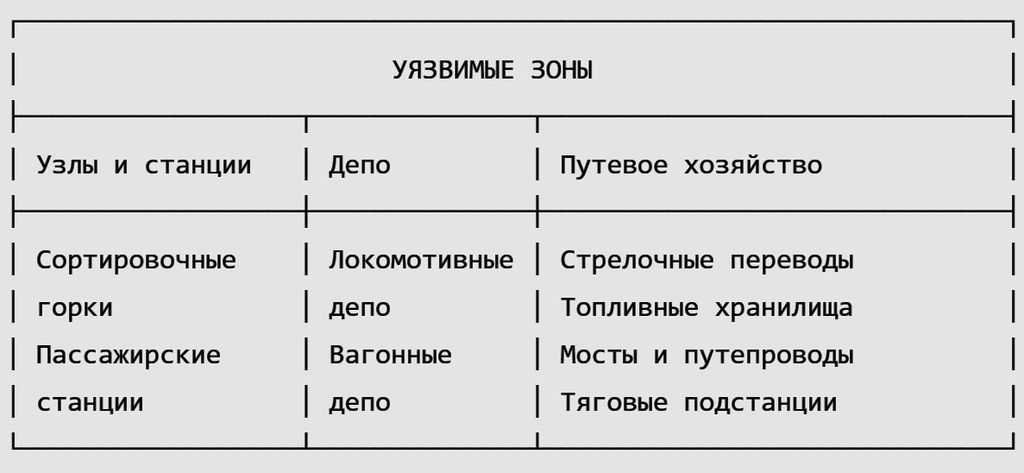

Почему железнодорожная инфраструктура — приоритетная цель
Уязвимость объектов обусловлена технологической спецификой и пространственной конфигурацией.
Демаскирующие факторы:
- Высокая плотность технологических объектов на одной станции.
- Точечный вывод из строя поста ЭЦ или стрелочного перевода останавливает маневровую работу.
- Пути, деповские веера и баки ГСМ отчётливо видны с воздуха.
- На южных направлениях дроны используют складки местности для скрытного подлёта.
Какие элементы требуют защиты
| Элемент | Уязвимость | Последствия |
|---|---|---|
| Станции и узлы | Сортировочные горки, посты ЭЦ | Остановка движения, массовые задержки |
| Депо | Цеха ремонта, пути отстоя | Вывод техники из строя |
| Топливные хранилища | Резервуары ГСМ | Пожар, экологический ущерб |
| Тяговые подстанции | Трансформаторы, ОРУ | Обесточивание участков |
| Мосты и путепроводы | Пролётные строения | Перекрытие коридоров |
Почему РЭБ и стрелковое оружие недостаточны
В охране РЖД сформированы 48 мобильных постов с АК-74 и анализаторами частот. Но активные средства имеют ограничения:
- Дроны с машинным зрением и инерциальной навигацией нечувствительны к РЭБ.
- Мобильные группы не могут перекрыть 100% периметра крупных станций.
- Мощные излучатели создают помехи для станционной автоматики и связи.
- Сбитый дрон падает на депо или топливный склад, вызывая пожар.
Пассивные барьеры работают 24/7 без электропитания, не создают помех и улавливают средства поражения на безопасном удалении.
Конструкция и возможности комплекса «Паутина»
Механизм защиты выстроен по принципу многоступенчатого гашения: каждый последующий контур принимает на себя нагрузку, ослабленную предыдущим.
Первый рубеж — улавливающее полотно из стального троса 4 — 6 мм с ячейкой 350×350 мм. Задача этого слоя — перехватить летящий объект и блокировать его движущиеся части.
Второй уровень — силовая тросовая решётка с шагом 5×5 метров, собранная из каната 14 мм. Она распределяет точечный удар по всей площади каркаса, не давая нагрузке сконцентрироваться в одной точке.
Третий эшелон — опорные мачты высотой до 30 м и основные несущие тросы 14 мм (расчётное сопротивление разрыву — 113,5 кН). Они передают усилия на грунтовые основания.
Финальный барьер — противоосколочные экраны, задерживающие шрапнель и осколки в случае подрыва боевой части на внешнем контуре. Это решение отсутствует у большинства аналогов и является ключевым отличием системы.
Модульная архитектура позволяет закрывать объекты любой площади с помощью секций 100×50, 50×40, 45×35 и 25×25 м. Металлоконструкции защищены от коррозии цинковым слоем 45 — 50 мкм, что обеспечивает эксплуатационный ресурс свыше 20 лет. Расчётные характеристики системы рассчитаны на перехват аппаратов массой до 200 кг на скорости до 250 км/ч.

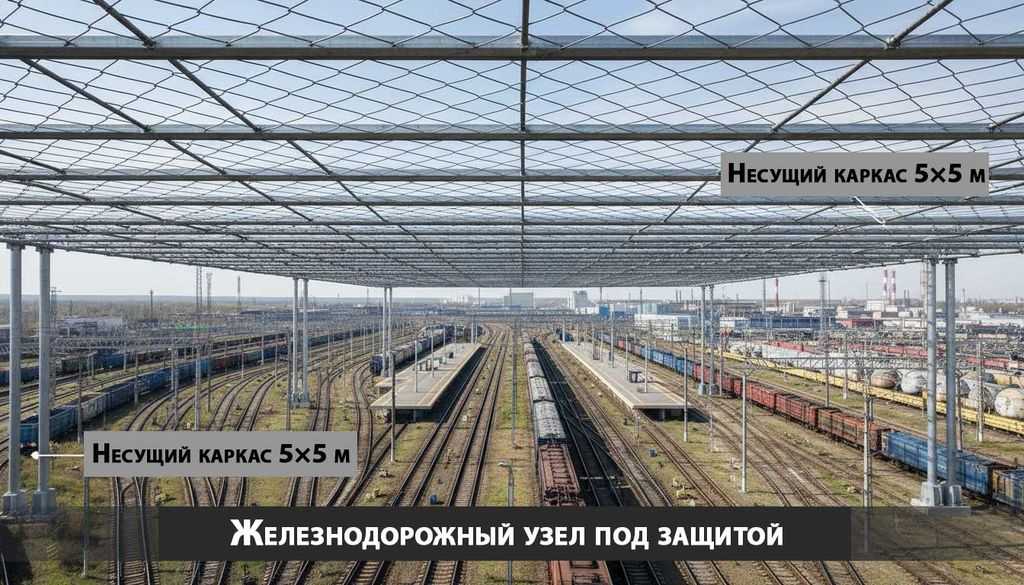

Защита узлов и станций
При обустройстве крупных станционных комплексов и пассажирских терминалов используются секции 100×50 м и 50×40 м — они перекрывают обширные зоны без установки промежуточных опор внутри путевого развития. Мачты выносятся за габарит приближения путей, полотно монтируется над контактной сетью с соблюдением изоляционных зазоров.

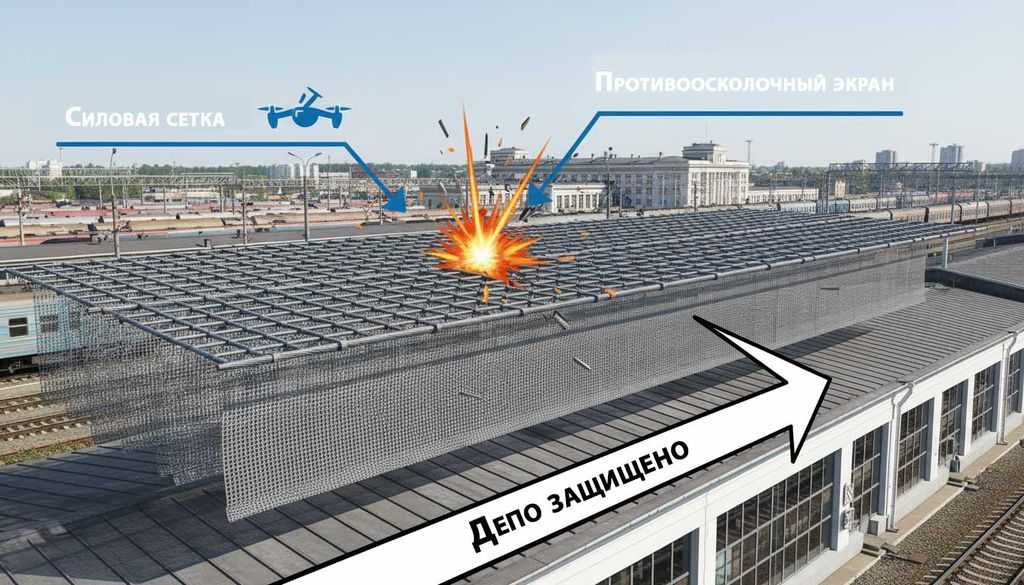

Защита депо
Ремонтные цеха и стоянки локомотивов закрываются модулями 45×35 м или 25×25 м. Бессварной монтаж исключает искрообразование. Противоосколочные экраны защищают остекление и оборудование.
Защита топливных хранилищ и тяговых подстанций
Для взрывопожароопасных объектов применяются полиамидные сетки, заземление и противоосколочные экраны. Вертикальные экраны устанавливаются вокруг трансформаторов и обвалований резервуаров.
Преимущества «Паутины»
- Модульность — только уязвимые зоны.
- Бессварной монтаж — искробезопасность.
- Противоосколочные экраны — защита от осколков.
- Срок службы 20+ лет, автономность 24/7.
Примеры
Московский узел
- Сортировочный комплекс с депо и парком ГСМ.
- Решение: модули 100×50 м и 50×40 м, бессварной монтаж, экраны над эстакадой.
- Результат: защита без остановки маневровой работы.
Южный регион (Крым/Запорожье)
- Тяговая подстанция и пост ЭЦ в зоне активности БПЛА.
- Решение: модули 25×25 м, полиамидная сетка, заземление.
- Результат: защита трансформаторов, исключение КЗ.
Депо в Сибири
- Ремонтные цеха и стоянка электровозов при -50°C.
- Решение: усиленный каркас, морское цинкование, снегосбрасывающая геометрия.
- Результат: конструкция сохраняет работоспособность при ветровом напоре до 30 м/с и выдерживает нормативные снеговые нагрузки согласно климатическому районированию площадки.
Чек-лист
- Составлен перечень критических точек — посты электрической централизации, деповские корпуса, топливные ёмкости, трансформаторы и стрелочные горки.
- Проведены геодезические и климатические изыскания: определён ы ветровые, снеговые и гололёдные нагрузки согласно СП 20.13330.2016 для региона дислокации объекта.
- На основе габаритов защищаемой зоны подобраны типоразмеры секций — 100×50, 50×40, 45×35 или 25×25 м.
- Выявлены участки, требующие обязательной установки противоосколочных барьеров (баки ГСМ, трансформаторы, остеклённые проёмы цехов).
- Согласован порядок бессварочного монтажа с эксплуатационными службами РЖД с условием сохранения пропуска поездов и маневровой работы.
Нормативная база
- СП 542.1325800.2024 — регламентирует расчёт, проектирование и установку защитных ограждающих конструкций от БПЛА на всех типах объектов.
- Федеральный закон № 116-ФЗ — устанавливает требования к безопасной эксплуатации топливно-заправочных комплексов и иных опасных производств.
- СП 20.13330.2016 — определяет методику расчёта климатических воздействий (ветер, снег, гололёд) для несущих систем.
- Приказ Минтранса № 331 — требования к размещению депо и станционных сооружений.
- Постановление № 588 — защита транспортной инфраструктуры от БПЛА.
- ГОСТ 9238-2013 — габариты приближения строений.
FAQ
Почему железная дорога уязвима?
Kрупные узлы стационарны и видны с воздуха. Повреждение одного узла вызывает задержки на сотни километров.
Можно ли защититься только РЭБ и оружием?
Нет, автономные дроны нечувствительны к РЭБ, а стрелковое оружие не даёт 100% перекрытия периметра.
Какие объекты защищать в первую очередь?
Станции, посты ЭЦ, депо, ТЗК, тяговые подстанции, мосты.
В чём преимущество «Паутины»?
Модульность, бессварной монтаж, противоосколочные экраны, срок службы 20+ лет.
Соответствует ли нормативам РЖД?
Да, включая Приказ № 331, СП 542, ГОСТ 9238-2013.
«Паутина» — модульная защита
Технология бессварочного соединения элементов в сочетании с многослойной антикоррозионной обработкой и баллистическими экранами превращает комплекс в эталонное решение для защиты железнодорожных объектов. Система сертифицирована для применения на объектах транспортной инфраструктуры и соответствует отраслевым нормативам.
Технические параметры комплекса:
- Перехват: остановка БПЛА массой до 200 кг на скорости до 250 км/ч.
- Секции: 100×50, 50×40, 45×35, 25×25 м.
- Силовой контур: трос 14 мм с разрывным усилием 113,5 кН; первичное полотно 350×350 мм; вторичная сеть 5×5 м для выравнивания нагрузок.
- Дополнительные рубежи: баллистические противоосколочные экраны; горячее цинкование 45 — 50 мкм — гарантия коррозионной стойкости и срока службы от 20 лет.
Для аудита вашего объекта и подготовки индивидуального проектного решения свяжитесь с нами.
