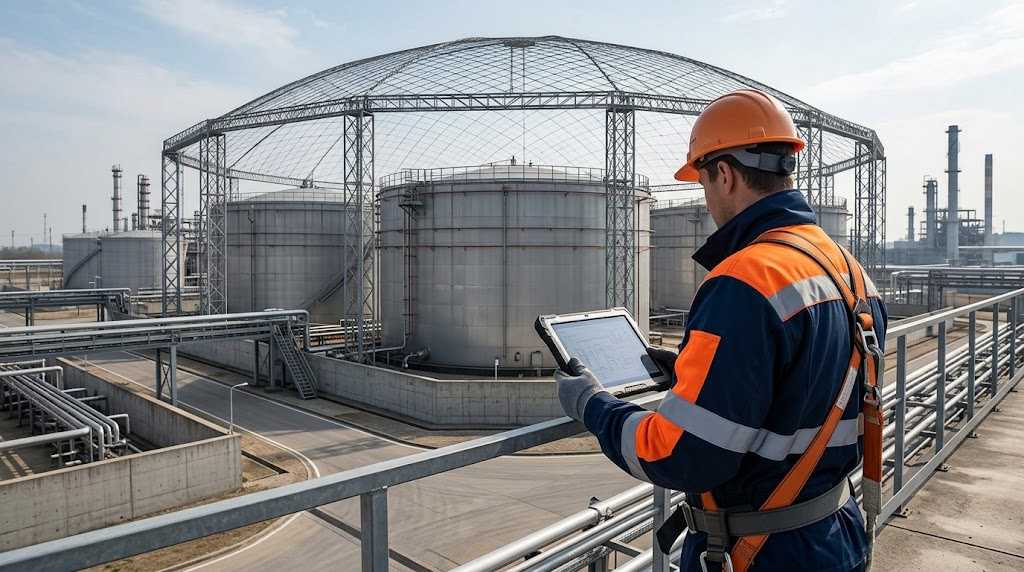

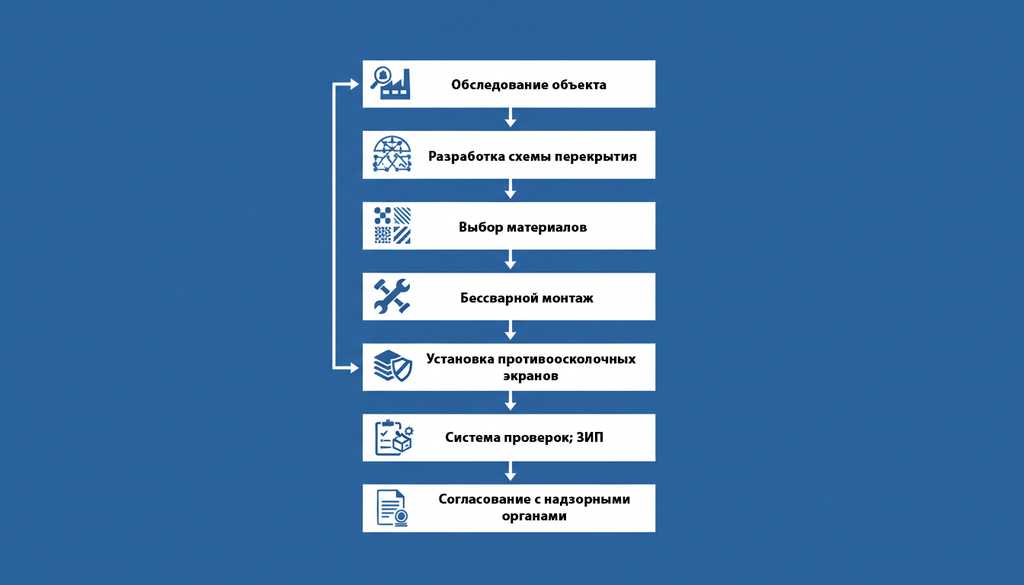

Внедрение инженерно-технических барьеров на взрывопожароопасных объектах требует строгого соблюдения регламентов промышленного строительства. Настоящее руководство пошагово описывает путь предприятия: от составления ОТР и прохождения экспертиз до интеграции с автоматикой завода. Инженерный департамент X Pautina делится методикой безопасного бессварного монтажа тросовых комплексов на действующих опасных производственных объектах (ОПО).
Шаг 1. Аудит уязвимостей и категорирование технологических объектов
Первым этапом становится выявление критических точек отказа производственной цепочки НПЗ. Оценка рисков определяет приоритетность экранирования установок при ограниченном бюджете и сроках. Анализ учитывает последствия разрушения аппаратов под избыточным давлением и разгерметизации резервуаров.
- Категорирование оборудования: разделение парка на РВС, ректификационные колонны, трубчатые печи и эстакады налива.
- Моделирование зон поражения: расчет радиусов разлета осколков, теплового излучения и гидродинамических ударов при детонации.
- Анализ геометрии застройки: выявление плотности технологических коммуникаций для размещения будущих фундаментов опор.
- Определение рубежей отсечения: фиксация зон, требующих перекрытия по принципу «накрываем емкость разом».
Результаты предпроектного обследования формируют исходные данные для технического задания на разработку защитных конструкций.

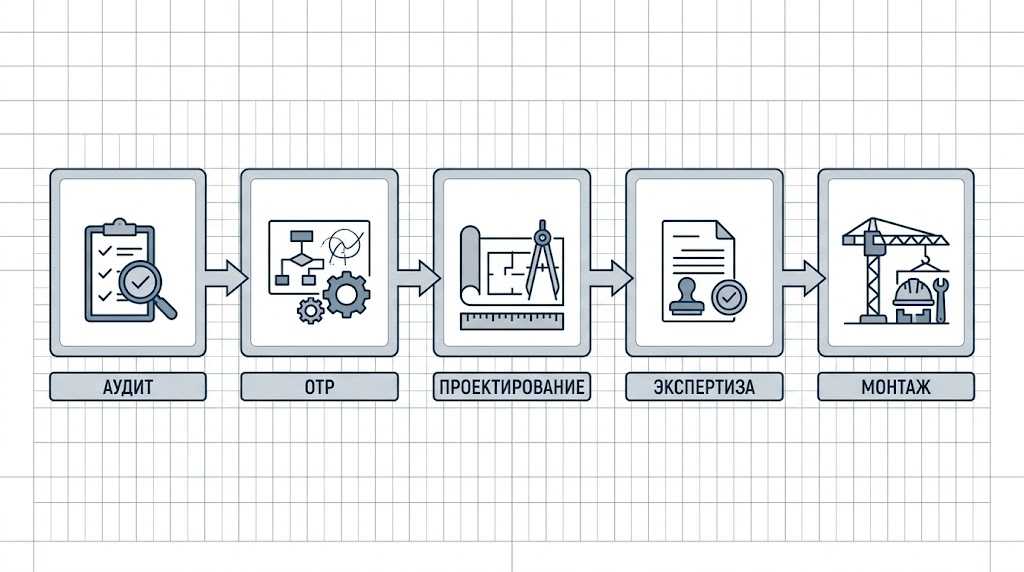

Шаг 2. Проектный цикл: от ОТР до прохождения экспертизы
Строительство защитных куполов на действующем предприятии подчиняется нормам градостроительного законодательства РФ. Ошибки на стадии проектирования приводят к отказу надзорных органов и срыву сроков ввода конструкций. Проектные решения должны гарантировать неизменность технологических процессов защищаемого оборудования.
Градостроительный кодекс и требования ПП-87
Разработка проектной документации выполняется в строгом соответствии с Постановлением Правительства РФ № 87. Разделы КР, ПОС и ТБ требуют детальной проработки прочностных расчетов под динамический удар БПЛА со скоростью 100+ км/ч.
Разработка ОТР и проектной документации
Формирование основных технических решений (ОТР) фиксирует выбор металлоконструкций и узлов натяжения. Проект закладывает унифицированные пролеты модулей: 100×50 м, 50×40 м, 45×35 м или 25×25 м.
Экспертиза промышленной безопасности (ЭПБ) и ГГЭ
Проектная документация направляется на Главгосэкспертизу (ГГЭ) либо проходит экспертизу промышленной безопасности (ЭПБ). Внесение изменений в Обоснование безопасности ОПО подтверждает отсутствие рисков для штатной эксплуатации завода.
Легитимный проектный цикл страхует предприятие от претензий контролирующих органов и гарантирует расчетную стойкость конструкций.
Нормативно-правовые аспекты закона 256-ФЗ и требования пожарных СП подробно раскрыты в материале о вызовах и решениях защиты НПЗ в России.

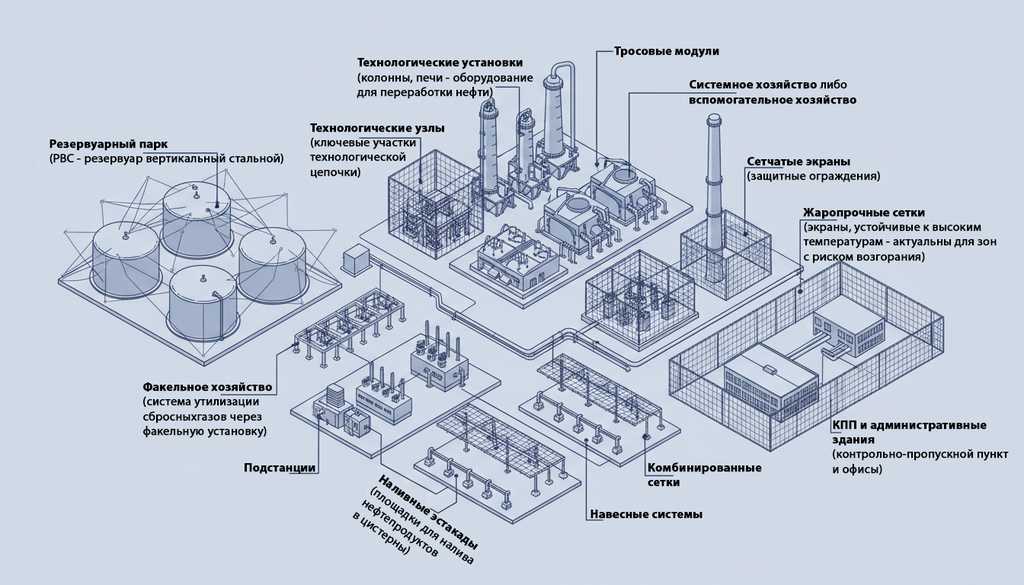

Шаг 3. Выбор инженерных решений для технологических зон
Различные технологические зоны завода требуют дифференцированного подхода к выбору высоты и конфигурации барьеров. Резервуарные парки, технологические установки и наливные эстакады обладают уникальной пространственной компоновкой. Конструктивное решение обязано учитывать аэродинамические особенности площадки и габариты ремонтной техники.
- Резервуарные парки (РВС): крупнопролетные системы перекрытия обвалования тросами 14 мм (прочность 113,5 кН) и сеткой 350×350 мм.
- Технологические колонны: вертикально-наклонные вантовые экраны, исключающие боковые удары маневренных FPV-дронов.
- Эстакады железнодорожного и автоналива: арочные или шатровые конструкции с возможностью транзитного проезда транспорта.
- Вспомогательные узлы: локальные защитные кожухи запорной арматуры и узлов учета нефтепродуктов.
Зональный подбор конструкций обеспечивает 100% покрытие рисков без перерасхода металлоемкости проекта.
Шаг 4. Интеграция с системами ПАЗ и АСУ ТП
Пассивные защитные сооружения не должны функционировать изолированно от автоматики противоаварийной защиты (ПАЗ). Включение сетчатых комплексов в общий контур безопасности автоматизирует действия технологического персонала при атаке. Срабатывание датчиков физического контакта с сеткой инициирует превентивные защитные алгоритмы.
Регламент предприятия разделяет технологические сценарии на предупредительный и критический уровни угрозы. Алгоритмы исключают человеческий фактор при ликвидации вторичных технологических аварий.
- Режим «Желтый» (угроза в радиусе 10–15 км): блокировка сливоналивных операций, подача азота в дыхательные линии емкостей.
- Режим «Красный» (факт удара по сетке): мгновенная отсечка магистральных задвижек, сброс давления, пуск стационарного пенотушения.
- Контроль целостности полотна: интеграция тензометрических датчиков натяжения тросов в интерфейс оператора АСУ ТП.
- Защита кабельных трасс: прокладка линий связи датчиков натяжения в огнестойких бронированных каналах.

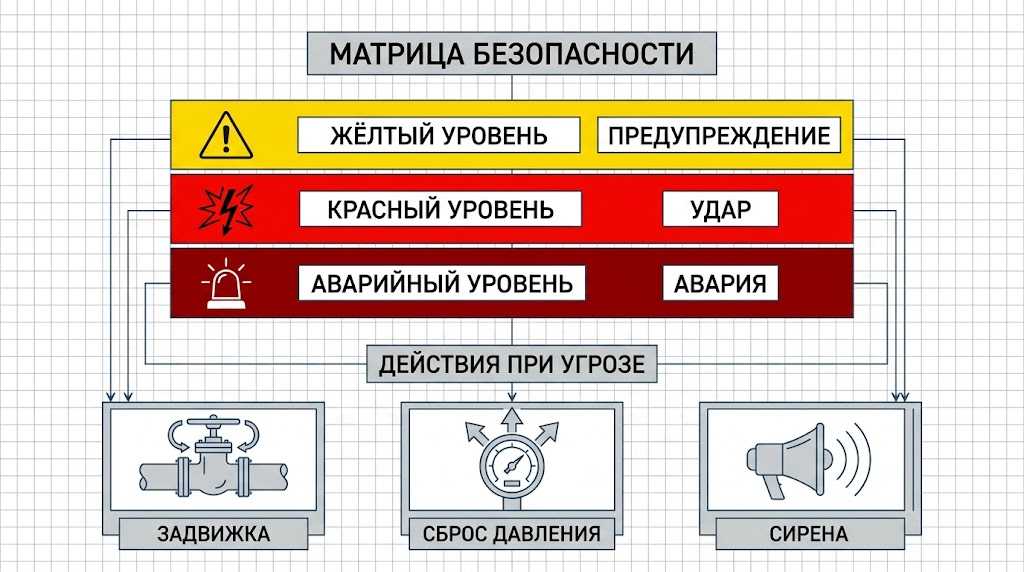

Матрица технологических блокировок:
| Уровень | Триггер | Действие | Время реакции |
|---|---|---|---|
| «Желтый» | Угроза 10–15 км | Блокировка слива, подача азота | до 60 сек |
| «Красный» | Удар по сетке | Отсечка задвижек, сброс, пенотушение | до 15 сек |
| Аварийный | Обрыв троса | Полная остановка, вывод персонала | до 5 сек |
Связка механического перехвата с системами ПАЗ предотвращает развитие пожара даже при подрыве боевой части дрона.
Шаг 5. Монтаж без сварки и огневых работ на действующем ОПО
Проведение огневых работ вблизи действующих резервуаров с нефтью и бензином категорически запрещено правилами безопасности. Остановка технологического процесса на период строительства наносит колоссальный финансовый ущерб предприятию. Технология монтажа должна предусматривать полностью «холодную» сборку силовых конструкций.
- Сборные железобетонные фундаменты: применение готовых заводских блоков без мокрых и взрывоопасных процессов на площадке.
- Болтовые соединения: сборка мачт и пространственных ферм на высокопрочных болтах без применения электродуговой сварки.
- Такелажные узлы на фитингах: натяжение канатов с помощью клиновых коушей, талрепов и оцинкованных зажимов.
- Искробезопасный инструмент: использование омедненного и специализированного слесарного инструмента при монтаже.
- Непрерывность производства: сохранение планового режима перекачки нефтепродуктов на протяжении всего цикла СМР.
Бессварная технология исключает риск воспламенения паров углеводородов и не требует остановки завода.
Шаг 6. Запретные зоны монтажа и технологические ограничения
Ошибочное размещение стоек и оттяжек может парализовать штатную работу заводских служб и пожарной охраны. Проектировщик обязан учитывать совокупность жестких пространственных ограничений (Disqualifiers). Нарушение охранных зон влечет незамедлительное предписание Ростехнадзора на демонтаж сооружения.
- Зона дыхательных клапанов РВС: запрет монтажа конструкций, мешающих свободному рассеиванию паров и сбросу давления.
- Пожарные проезды и развороты: сохранение габаритов для беспрепятственного маневрирования пожарных автолестниц и пеноподъемников.
- Внутреннее пространство обвалования: недопустимость установки массивных фундаментов, уменьшающих расчетный удерживающий объем каре.
- Трассы подземных коммуникаций: запрет забивки свай в коридорах технологических продуктопроводов и силовых кабелей.
- Безопасный зазор (stand-off distance): соблюдение дистанции 1.5–3.0 м от сетки до стенок емкостей во всех плоскостях.
Точный учет эксплуатационных коридоров гарантирует свободный доступ к оборудованию при любых регламентных ремонтах.
Расчет величины безопасного зазора (stand-off) и физика разрушения кумулятивной струи подробно описаны в статье о защите НПЗ от дронов сетками.
Шаг 7. Программа и методика испытаний (ПМИ), скрытые работы и приемка
Сдача инженерно-технического сооружения в эксплуатацию требует строгого документального подтверждения его надежности. Каждый этап строительно-монтажных работ фиксируется комиссионными актами с участием представителей заказчика. Проведение приемо-сдаточных испытаний подтверждает готовность конструкции выдерживать расчетные нагрузки.
- Освидетельствование скрытых работ: подписание актов на устройство песчаных подушек, гидроизоляцию и анкерные крепления.
- Инструментальный контроль натяжения: тарированная проверка усилий в канатах с помощью накладных тензометров.
- Проверка антикоррозийного слоя: замер толщины цинкового покрытия (не менее 45–50 мкм) на канатах и такелажных фитингах.
- Программа и методика испытаний (ПМИ): статические испытания фрагментов сетки на сброс контрольного груза.
- Комплект исполнительной документации: паспорта на тросы, сертификаты на метизы, исполнительные геодезические схемы.
Методика ПМИ:
| Этап | Метод | Критерий |
|---|---|---|
| Статические испытания | Сброс контрольного груза | Прогиб не более 1.5 м |
| Динамические испытания | Метание макета БПЛА | Улавливание без разрыва |
| Контроль натяжения | Тензометры | 113,5 кН ± 5% |
| Проверка цинка | Толщиномер | 45–50 мкм |
Корректно оформленная исполнительная документация обеспечивает беспрепятственный ввод объекта в промышленную эксплуатацию.
Шаг 8. Формирование ЗИП и регламент технического обслуживания
Сохранение защитных качеств барьера на проектный срок 20+ лет требует непрерывного сервисного надзора. Завод обязан сформировать аварийный запас комплектующих для оперативного устранения боевых и погодных повреждений. Планово-предупредительный ремонт исключает риск провисания канатов под действием температурных колебаний.
- Состав аварийного комплекта ЗИП: ремонтные модули защитной сетки 350×350 мм, бухты троса 4 мм и 14 мм, талрепы, коуши, зажимы.
- Еженедельные визуальные осмотры: оперативная проверка провисов полотна и состояния противоосколочных экранов.
- Инженерные инспекции 2 раза в год: сезонная юстировка натяжения тросовых групп перед зимним и летним периодами.
- Аварийные обследования в течение 48 часов: детальный инструментальный осмотр после ураганных ветров или попыток воздушных атак.
Сроки восстановления после повреждений:
| Тип повреждения | Срок восстановления |
|---|---|
| Локальный разрыв сетки | 2–4 часа |
| Замена модуля | 6–12 часов |
| Повреждение опоры | 24–48 часов |
Наличие заводского ЗИП позволяет восстановить защитный рубеж в течение нескольких часов после инцидента.

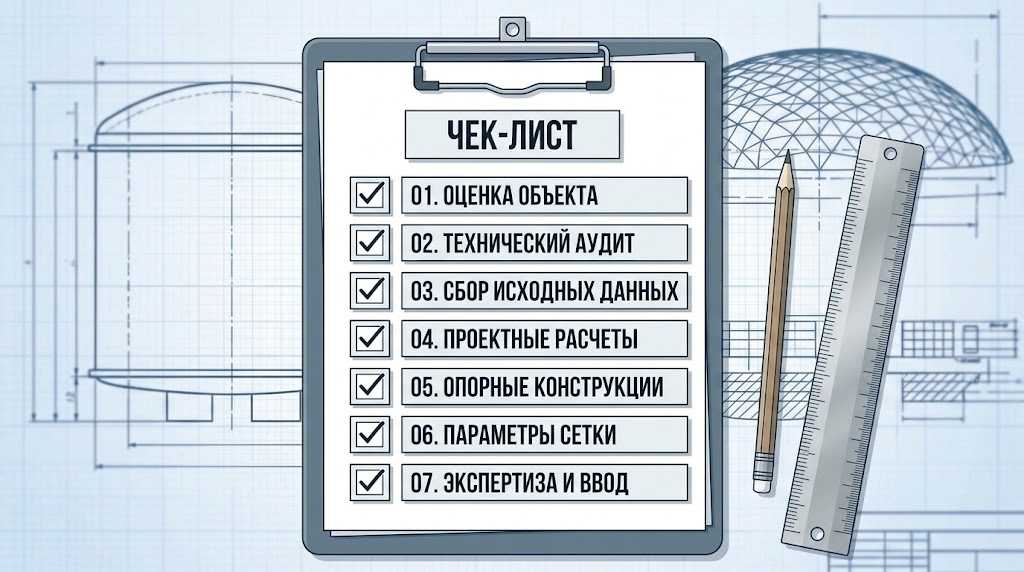

Чек-лист для главного инженера проекта (ГИПа)
Для контроля проектно-монтажных процессов инженерной службе необходим лаконичный верификационный инструмент. Чек-лист агрегирует критические контрольные точки от технического задания до итоговой приемки сооружения. Самопроверка по ключевым пунктам снижает вероятность проектных ошибок и эксплуатационных коллизий.
- Обоснование безопасности ОПО откорректировано и зарегистрировано в органах Ростехнадзора.
- Проектные модули выбраны из стандартного ряда (100×50 м, 50×40 м, 45×35 м, 25×25 м) без промежуточных опор в каре.
- Расчетные нагрузки учитывают ветровой напор, вес гололеда и динамический удар объекта на скорости свыше 100 км/ч.
- Предусмотрен бессварной метод крепления узлов на сборных фундаментах без проведения огневых работ.
- В проект заложен двухконтурный барьер: силовая сетка 350×350 мм плюс мелкоячеистый противоосколочный экран.
- Выдержано безопасное расстояние (stand-off distance) 1.5–3.0 м до стенок емкостей и оборудования.
- Сформирован аварийный комплект ЗИП и утвержден график осмотров (еженедельно, 2 раза в год, 48 часов).
Выполнение всех пунктов чек-листа гарантирует высокую надежность барьера и безопасность производственного цикла.
Часто задаваемые вопросы (FAQ)
Требуется ли полная остановка резервуара на период монтажа сетчатого купола?
Нет, благодаря применению сборных железобетонных фундаментов и болтовых соединений огневые работы не проводятся, резервуар работает в штатном режиме.
Как компенсируется температурное удлинение стальных тросов в зимний и летний периоды?
В узлах анкеровки монтируются пружинные или гравитационные компенсаторы натяжения, которые поддерживают стабильное усилие в канатах при перепадах от -50°C до +50°C.
Не затруднит ли сетка обслуживание дыхательных клапанов и люков на крыше РВС?
Конструкция проектируется с выносом за пределы технологических люков либо оснащается быстросъемными сервисными лючками с безопасным доступом для персонала.
Как система информирует оператора об обрыве троса или ударе дрона?
На силовые канаты монтируются тензометрические датчики, транслирующие данные о резком скачке натяжения напрямую в диспетчерский интерфейс АСУ ТП.
Что входит в гарантийные обязательства подрядчика?
Гарантия включает проектные решения, поставку сертифицированных материалов, монтаж и авторский надзор. Срок службы конструкций — 20+ лет при соблюдении регламента ТО.
Какой комплект документации передается заказчику после завершения работ?
Передается исполнительная документация: паспорта на тросы, сертификаты на метизы, акты скрытых работ, протоколы ПМИ, геодезические схемы и инструкция по эксплуатации.
