Безопасность объектов топливно-энергетического комплекса России перешла в плоскость противодействия массированным воздушным атакам. Статья рассматривает построение комплексной эшелонированной обороны НПЗ, ограничения радиоэлектронного подавления и нормативные требования законодательства РФ. Эксперты компании X Pautina анализируют рынок инженерных барьеров и специфику адаптации систем к экстремальному климату регионов.
Масштаб угрозы для российских НПЗ
Российские нефтеперерабатывающие заводы стали приоритетными целями для системных воздушных ударов. Поражение установок ЭЛОУ-АВТ или резервуарных парков приводит к длительной остановке производственных цепочек. Ситуация требует перехода от разрозненных мер к созданию нормативно выверенных рубежей пассивной и активной защиты.
Эволюция средств поражения
Тактика нападения трансформировалась от единичных коммерческих квадрокоптеров до специализированных ударных комплексов. Противник регулярно меняет профили полета, эшелоны высот и типы боевых частей.
- Дальнобойные БПЛА самолетного типа: дальность полета свыше 1000 км с боевой частью до 50–100 кг.
- FPV-дроны ближнего радиуса: высокая скорость, наведение на уязвимые участки технологических трубопроводов.
- Комбинированные налеты: одновременный заход с нескольких направлений для перегрузки систем обнаружения.
- Ударные элементы: применение кумулятивных зарядов и готовых поражающих элементов для воспламенения топлива.
География атак
География угроз охватывает Центральный, Южный, Приволжский и Северо-Западный федеральные округа. Глубина проникновения средств воздушного нападения расширила зону риска далеко за пределы приграничных территорий.
- Европейская часть РФ: максимальная плотность инцидентов на объектах первичной переработки.
- Поволжье и Волго-Вятский регион: удары по ключевым нефтехимическим хабам на сверхдальних дистанциях.
- Морские терминалы и портовые НПЗ: атаки с морских и прибрежных направлений на низкой высоте.
- Северные направления: попытки преодоления ПВО по малонаселенным маршрутам на предельно малых высотах.
Экономические последствия
Прямой ущерб от повреждения уникальных ректификационных колонн кратно превышает стоимость любых инженерных систем. Косвенные убытки формируются за счет простоя мощностей, срыва контрактов и резкого удорожания страхования.
- Капитальный ремонт: длительные сроки изготовления и импортозамещения сложного технологического оборудования.
- Недополученная выручка: выбытие мощностей первичной переработки на недели или месяцы.
- Штрафные санкции: невыполнение графиков поставок светлых нефтепродуктов на внутренний рынок.
- Рост операционных расходов: затраты на экстренные восстановительные работы и ликвидацию разливов.
Финансовые риски простоя делают инвестиции в инженерно-технические барьеры безальтернативной мерой экономической защиты предприятия.
Физика улавливания дронов, кинетические расчеты и дистанция безопасного зазора (stand-off) подробно разобраны в статье про защиту НПЗ от дронов сетками.

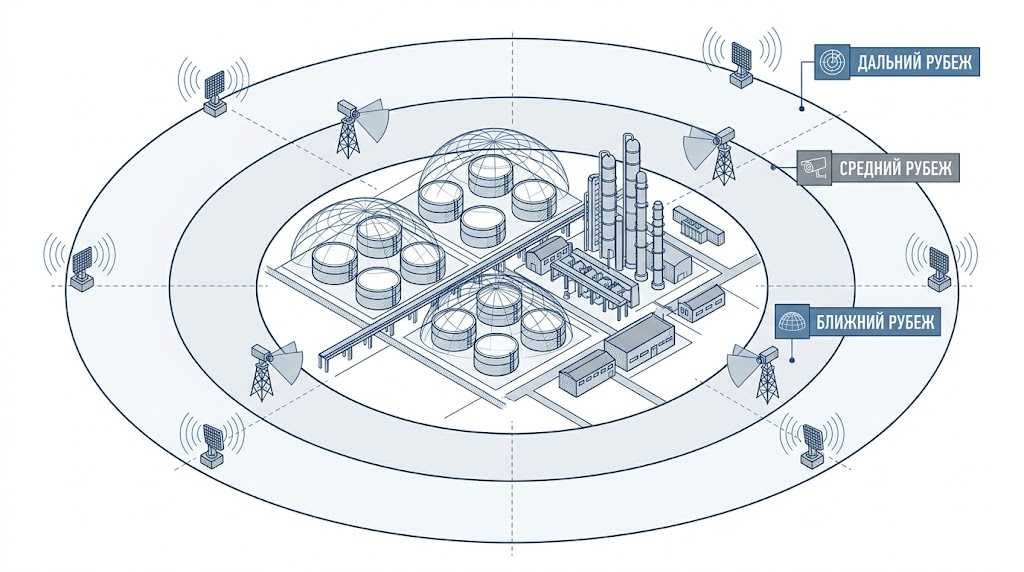

Эшелонированная оборона: три рубежа
Гарантированная защита крупного промышленного узла достигается только построением эшелонированной системы безопасности. Каждый рубеж решает строго определенную задачу: от раннего предупреждения до физического задержания объекта. Комплекс объединяет радиолокационные, оптико-электронные, радиоэлектронные и пассивные механические средства.
Дальний рубеж (5–15 км)
Задача рубежа заключается в раннем обнаружении воздушных целей и оповещении дежурных служб предприятия. На этих дистанциях координируется взаимодействие с территориальными подразделениями ПВО.
- Радиолокационные станции (РЛС): сканирование воздушного пространства на малых и средних высотах.
- Пассивная радиоразведка: пеленгация каналов управления и телеметрии приближающихся аппаратов.
- Акустические датчики: обнаружение низколетящих малозаметных целей по характерному шуму винтов и двигателей.
- Автоматизированное оповещение: передача тревожного сигнала в систему ГОЧС и на пульт дежурного НПЗ.
Средний рубеж (1–3 км)
Рубеж предназначен для срыва маршрута, подавления навигации и кинетического перехвата на подлете. Здесь концентрируются мобильные огневые группы и стационарные средства направленного радиоподавления.
- Оптико-электронные комплексы: захват цели тепловизорами и сопровождение в условиях помех.
- Направленные средства РЭБ: подавление сигналов управления и спутникового позиционирования.
- Мобильные зенитно-пулеметные расчеты: ведение огня по низколетящим аппаратам на подступах к границам завода.
- Интеграция с СКУД периметра: блокировка технологических проездов и закрытие отсекающих клапанов.

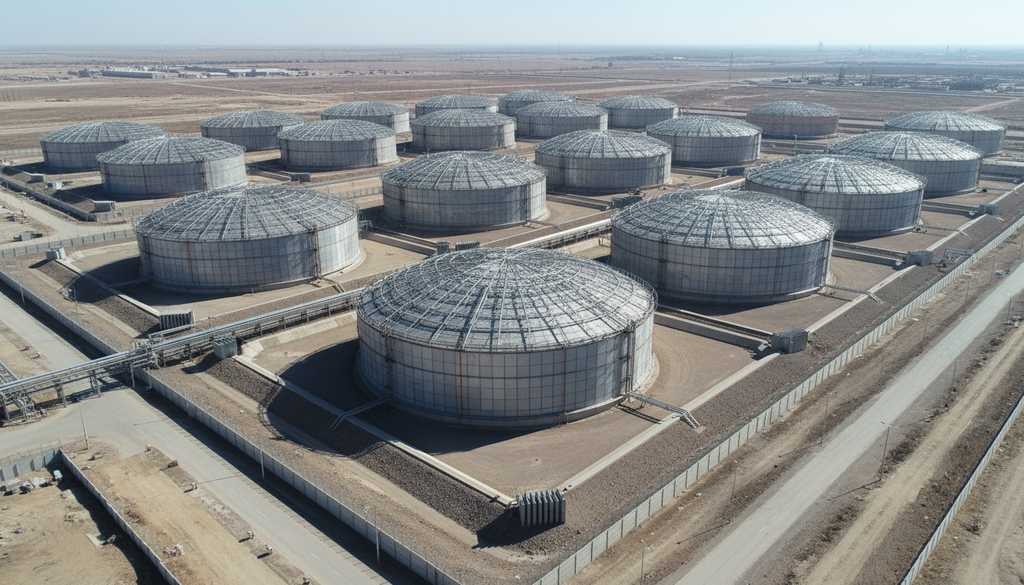

Ближний рубеж (0–150 м)
Последний рубеж безусловной физической защиты непосредственно над технологическими установками и РВС. Если электронные средства не сработали, дрон останавливает механический купол пассивной защиты.
- Стационарные тросовые сетки: остановка аппарата на безопасном расстоянии (stand-off) от емкости.
- Противоосколочные экраны: улавливание вторичных поражающих элементов и шрапнели при подрыве БЧ.
- Светозвуковая сигнализация: локальное оповещение персонала цеха о непосредственной угрозе удара.
- Системы локализации разлива: готовность боновых и противопожарных заграждений внутри обвалования.
Прорыв внешних рубежей не приводит к катастрофе, если резервуар надежно накрыт тросовым барьером ближней зоны.
Матрица вероятностей перехвата по рубежам:
| Рубеж | Дистанция | Вероятность перехвата | Основные средства |
|---|---|---|---|
| Дальний | 5–15 км | 60–70% | РЛС, радиоразведка, акустика |
| Средний | 1–3 км | 40–60% | Оптика, РЭБ, огневые расчеты |
| Ближний | 0–150 м | 95–100% | Тросовые сетки, противоосколочные экраны |

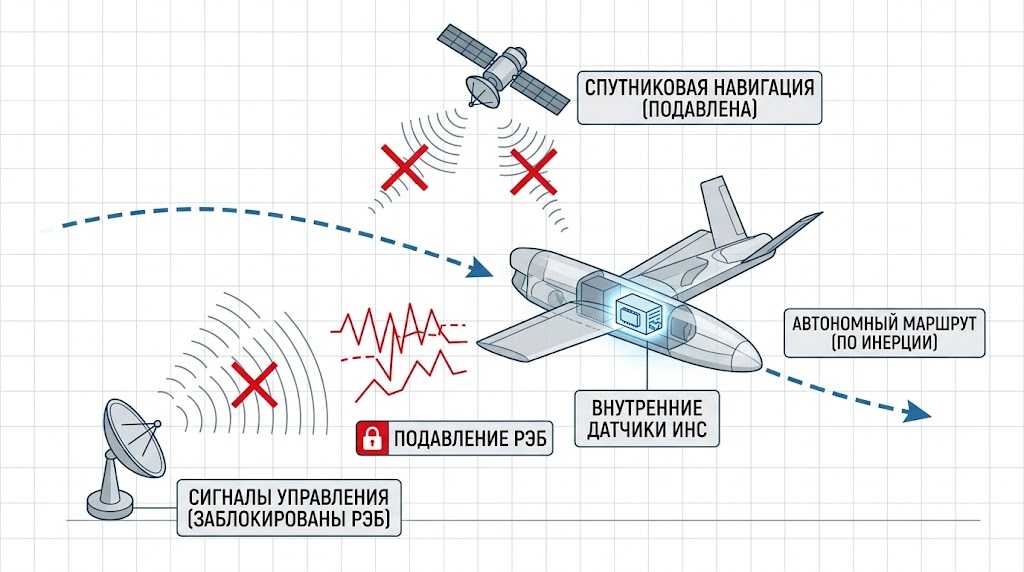

РЭБ против автономных БПЛА: почему одного подавления мало
Установка систем глушения радиосигналов долгое время считалась универсальным средством защиты периметра. Развитие автономных систем навигации свело эффективность классических комплексов РЭБ к критическому минимуму. Современный ударный беспилотник способен выполнить задачу в режиме полного радиомолчания.
Аппараты не используют радиоканалы связи с оператором на терминальном участке траектории. Бортовые вычислители обрабатывают пространственные данные автономно без обращения к внешним спутникам.
- Помехозащищенные антенны CRPA: фильтрация направленных помех спутниковой навигации (ГЛОНАСС/GPS/Beidou).
- Инерциальные навигационные системы (ИНС): полет по гироскопам и акселерометрам без внешнего радиосигнала.
- Оптическая навигация TERCOM / DSMAC: привязка к цифровой карте рельефа местности и оптическим ориентирам.
- Терминальное машинное зрение: автономное распознавание силуэта резервуара нейросетью видеокамеры на конечном отрезке.
- Юридические ограничения: риск подавления гражданских частот сотовой связи и систем диспетчеризации завода.
Автономность БПЛА делает радиоэлектронные средства лишь вспомогательным барьером, требуя установки физических сеток.
Нормативно-правовая база и требования регуляторов
Строительство защитных сооружений на территории действующих НПЗ жестко регламентируется законодательством РФ. Проектировщики и службы безопасности обязаны увязывать требования антитеррора с нормами промышленной безопасности. Несогласованный монтаж металлоконструкций грозит предписаниями надзорных ведомств и остановкой эксплуатации объектов.
256-ФЗ и категорирование объектов ТЭК
Федеральный закон № 256-ФЗ обязывает субъекты ТЭК внедрять паспортизированные инженерно-технические средства охраны. Категория опасности объекта напрямую определяет минимальный состав пассивных и активных рубежей безопасности. Дополнительно требования антитеррористической защищенности закреплены в Федеральном законе № 35-ФЗ «О противодействии терроризму».
ГКРЧ и согласование частотного спектра
Применение радиоэлектронных средств подавления требует официального выделения полос частот через решения ГКРЧ. Несанкционированная работа мощных глушилок влечет административную и уголовную ответственность за помехи спецсвязи.
Требования Ростехнадзора и СП 4.13130
Опоры и сетки не должны препятствовать штатной работе дыхательных клапанов РВС и систем пожаротушения. СП 4.13130 строго регламентирует соблюдение противопожарных разрывов, подъездов спецтехники и проходов внутри обвалования. Проектирование защитных конструкций ведется также с учетом СП 542.1325800.2024 «Защитные ограждающие конструкции от БПЛА».
Легитимная защита требует полного юридического и проектного согласования со всеми надзорными инстанциями.

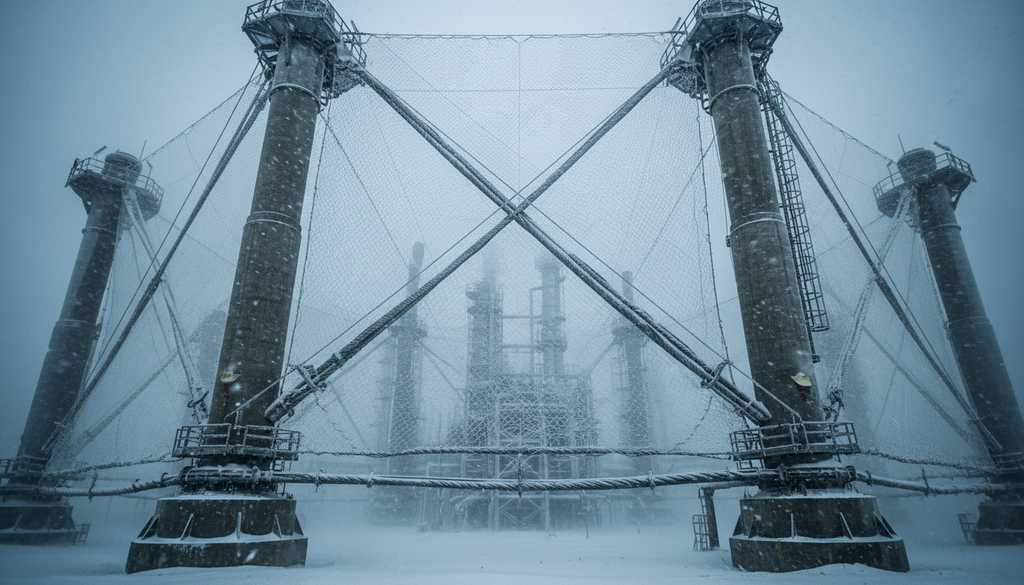

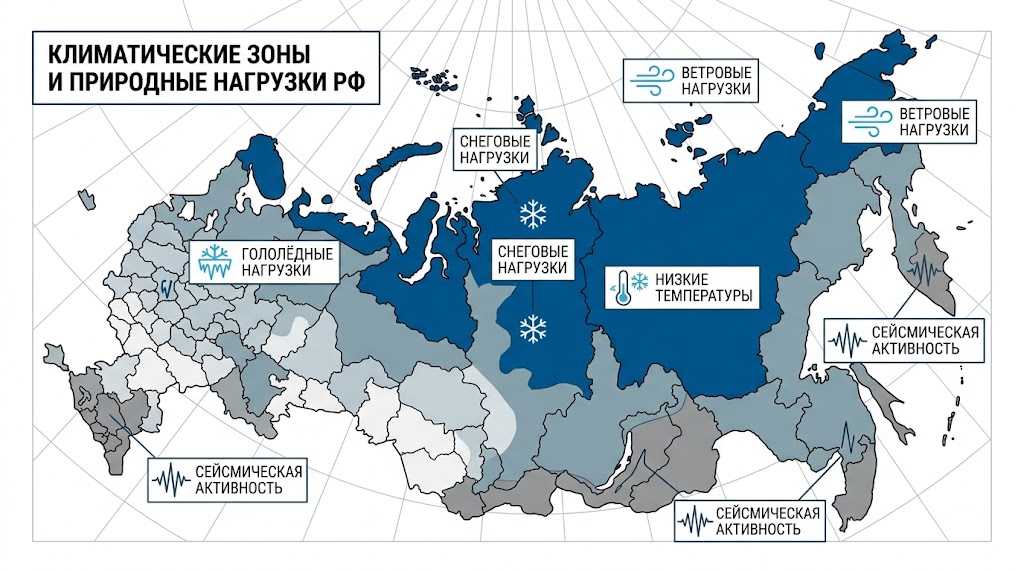

Климатические вызовы России: экстремальные нагрузки на конструкции
Инженерные сооружения на российских НПЗ подвергаются воздействию жестких природно-климатических факторов. Ошибки в расчете прочности сетчатых перекрытий могут вызвать их обрушение под собственной тяжестью и массой осадков. Конструктив обязан сохранять целостность при одновременном воздействии ветра, наледи и экстремальных температур.
- Ветровой напор до 40 м/с: динамические ветровые нагрузки на тросовую структуру и широкопролетные опоры. Для прибрежных и степных зон расчет ведется по СП 20.13330.
- Снеговой покров 300–400 кг/м²: колоссальное давление при мокром снеге, требующее эффекта самосброса через ячейку. Актуально для VII–VIII снеговых районов.
- Гололедно-изморозевые отложения 15–20 мм: обледенение тросов, кратно увеличивающее массу и парусность полотна. Для IV–V гололедных районов.
- Температурный диапазон до -50°C: предотвращение хладноломкости стали за счет применения сертифицированных марок проката. Для северных регионов по СП 131.13330.
- Сейсмическая стойкость до 9 баллов: расчет деформационных швов и анкеров для южных и восточных сейсмоопасных зон по СП 14.13330.
Только специализированные инженерные расчеты по климатическим СП гарантируют безаварийную эксплуатацию металлоконструкций на протяжении 20+ лет.
Обзор решений на российском рынке
Российский рынок пассивных средств физической защиты предлагает несколько подходов к нейтрализации беспилотников. Заказчикам приходится выбирать между легкими временными экранами и капитальными широкопролетными сооружениями. Сравнение ключевых инженерных решений позволяет оценить их живучесть и применимость на опасных производственных объектах (ОПО).
Система «Паутина» (XPautina)
Капитальное решение от XPautina на базе стационарных опор и высокопрочных оцинкованных стальных канатов. Конструкция использует модули пролетом до 100×50 м и вторичную тросовую сеть (14 мм, прочность 113,5 кН) с ячейкой 350×350 мм из троса 4 мм. Включает обязательный противоосколочный экран и морское цинкование 45–50 мкм, реализуя принцип «накрываем емкость разом».
Барьерные конструкции КОЗ-У-Ш
Специализированные защитные ограждения купольного и шатрового типов для локальных технологических узлов. Фокусируются на экранировании отдельных элементов запорной арматуры и небольших технологических емкостей.
Комплексы «Дарвин» (СМЗ)
Модульные сетчатые укрытия быстровозводимого типа с облегченными стойками и полимерными сетками. Обеспечивают оперативное перекрытие позиций, но уступают стальным канатам по стойкости к кумулятивным струям и долговечности.
Сравнительная таблица решений:
| Параметр | «Паутина» | КОЗ-У-Ш | «Дарвин» |
|---|---|---|---|
| Пролеты | до 100×50 м | локальные | модульные |
| Срок службы | 20+ лет | 10–15 лет | 5–10 лет |
| Противоосколочный экран | встроен | опционально | нет |
| Стойкость к удару | 100+ км/ч | средняя | низкая |
| Монтаж | бессварной | сложный | быстрый |
| Применение | крупные РВС, парки | точечные объекты | временные позиции |
Для защиты крупных резервуарных парков оптимальны широкопролетные стальные тросовые комплексы промышленного класса.
Порядок подготовки проектной документации и согласования монтажа представлен в пошаговом руководстве по внедрению систем защиты НПЗ.
Часто задаваемые вопросы (FAQ)
Достаточно ли установить мощные глушилки РЭБ вместо механических сеток?
Нет, современные дальнобойные БПЛА применяют антенны CRPA, инерциальные системы и машинное зрение, что делает их неуязвимыми для радиопомех на финальном участке полета.
Требуется ли разрешение Ростехнадзора на возведение сетчатых конструкций над РВС?
Да, работы классифицируются как техническое перевооружение ОПО с обязательной разработкой проектной документации и проведением экспертизы промышленной безопасности (ЭПБ).
Почему РЭБ не заменяет физическую защиту?
РЭБ эффективен против дронов на ручном управлении и коммерческих аппаратов. Против автономных БПЛА с ИНС и машинным зрением он бессилен. Физический барьер работает механически и не зависит от частот и алгоритмов.
Как часто необходимо проводить инженерный контроль состояния конструкций?
Регламент включает еженедельные визуальные осмотры, плановый инструментальный контроль 2 раза в год и внеплановые обследования в течение 48 часов после экстремальных погодных явлений.
Как выбрать подрядчика для защиты НПЗ от БПЛА?
Проверьте наличие проектного опыта на объектах ТЭК, собственного производства металлоконструкций, сертификатов на материалы и практики согласования с Ростехнадзором. Запросите референсы и расчёт нагрузок под ваш объект.
Комплексный аудит и защита объектов нефтепереработки
Обеспечение физической защищенности НПЗ требует совмещения юридической чистоты проекта и точных прочностных расчетов металлоконструкций. Инженерная группа XPautina разработает концепцию трехуровневой обороны и спроектирует тросовые барьеры под требования вашего объекта. Свяжитесь с техническими специалистами через страницу контактов компании для организации предпроектного обследования.
