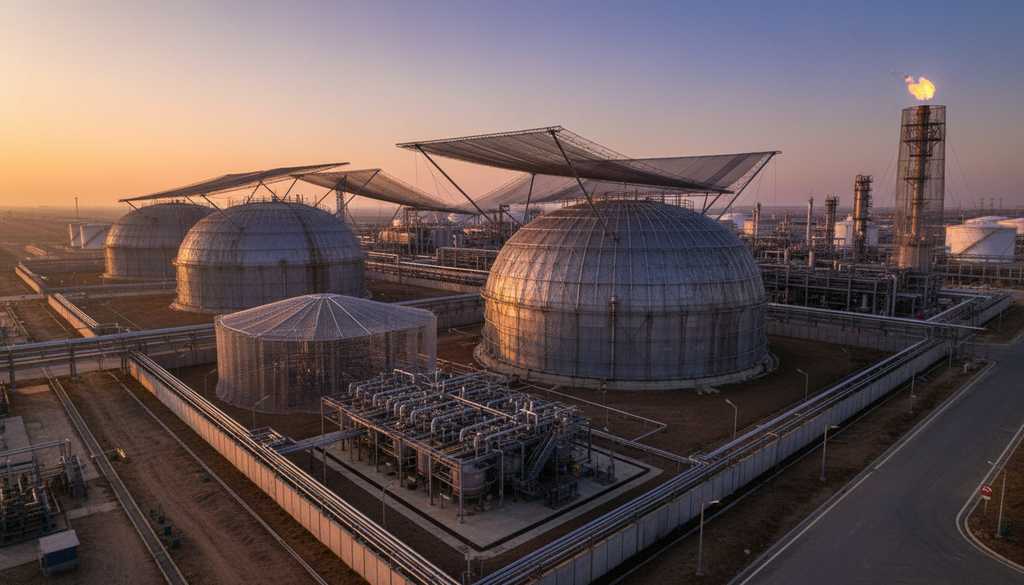

Пассивные инженерно-технические укрепления стали базовым рубежом физической безопасности резервуарных парков и установок первичной переработки нефти. В этом материале разбираем механику улавливания БПЛА, расчет дистанции подрыва (stand-off distance) и сопротивление материалов сетчатых куполов. Инженеры X Pautina анализируют физико-математические параметры тросовых систем и внедрение специализированных противоосколочных экранов.
Почему НПЗ — приоритетная цель для БПЛА
Нефтеперерабатывающие заводы содержат критическую концентрацию пожаро- и взрывоопасных углеводородов на открытых площадках. Поражение тонкостенных резервуаров РВС или ректификационных колонн вызывает каскадную техногенную катастрофу. Традиционные средства РЭБ теряют надежность против БПЛА с оптической навигацией и машинным зрением, что требует установки безусловного физического барьера.
Типы угроз: FPV-дроны, тяжелые крылатые аппараты и роевые атаки
Профиль кинетической и фугасной опасности кардинально различается в зависимости от класса атакующего беспилотника. Инженерная защита должна рассчитываться под комбинированный сценарий удара с разной баллистикой.
- FPV-камикадзе: точечные удары по уязвимым узлам, высокая маневренность, кумулятивные заряды (ПГ-7В).
- БПЛА самолетного типа: масса 30–100+ кг, скорость свыше 100 км/ч, высокая кинетическая энергия и мощная боевая часть.
- Дроны со сбросом боеприпасов: зависание над куполом, вертикальный сброс осколочных гранат и мин.
- Синхронные роевые атаки: перегрузка одного сектора ограждения серией последовательных ударов.
Разнородность угроз диктует необходимость создания многокомпонентного эластичного перехватывающего полотна.
Подробнее о специфике угроз и государственном регулировании читайте в обзоре вызовов и решений защиты НПЗ в России.

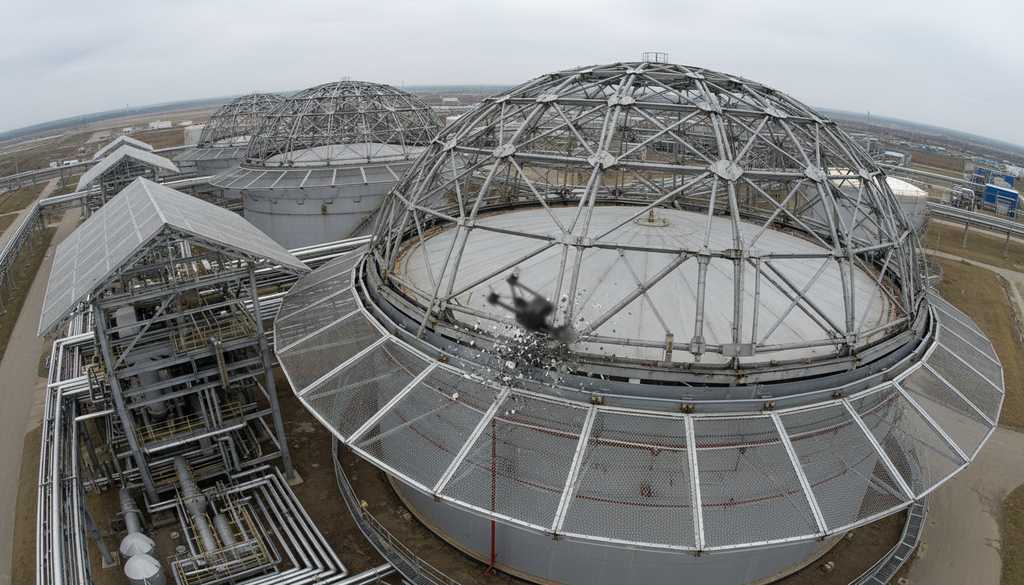

Физика перехвата: как сетка останавливает дрон
Сетчатая преграда работает не как жесткая стена, а как демпфирующая мембрана с распределением точечного импульса. Механика основана на рассеивании энергии за счет деформации ячеек и растяжения силовых канатов. Правильный физический расчет исключает контакт корпуса или взрывной волны аппарата с защищаемой емкостью.
Кинетическая энергия и упругая деформация
Удар дрона на скорости более 100 км/ч трансформируется в упругую и пластическую деформацию полотна. Гашение импульса предотвращает мгновенный разрыв нитей полотна за счет вовлечения смежных узлов.
- Поглощение кинетической энергии: расчетное гашение импульса тяжелого дрона на встречных курсах.
- Зона динамического прогиба: амплитуда стрелы провисания тросов в момент максимальной нагрузки.
- Работа торможения: увеличение времени остановки объекта снижает пиковую перегрузку на анкерные опоры.
- Эффект захлопывания: запутывание винтов и крыльев в ячейках без пробития внешнего контура.

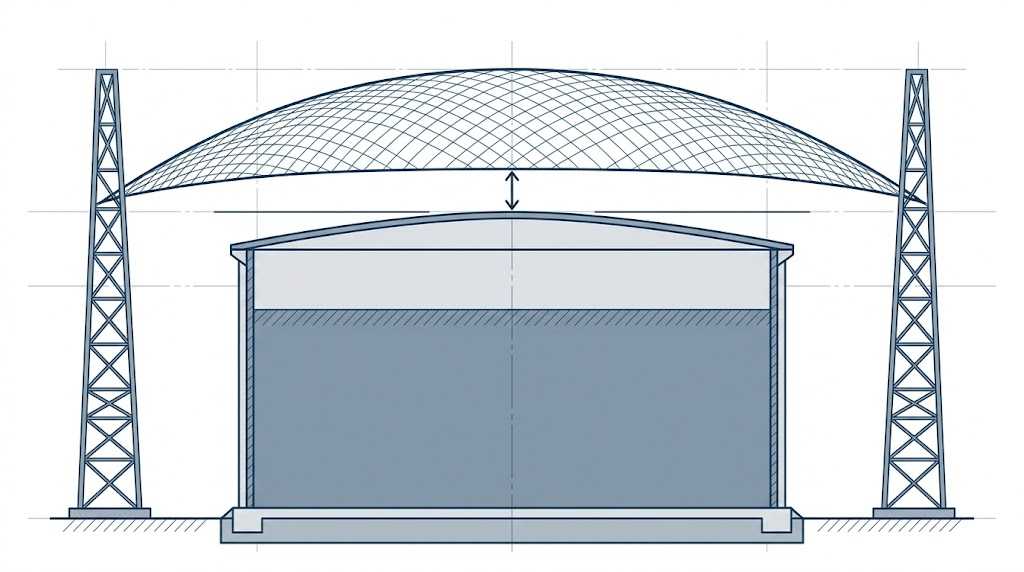

Stand-off distance (дистанция безопасного зазора): почему критически важен зазор
Расстояние от сетки до стенки технологического резервуара называется stand-off distance. Оптимальная величина дистанции составляет 1.5–3.0 м, что предотвращает механический контакт даже при предельном прогибе. Этот воздушный зазор служит буфером для деградации энергии взрывной волны при контакте с сетью.
Кумулятивная струя и дистанционный подрыв
Принудительный подрыв кумулятивной боевой части на сетке на удалении 1.5–3.0 м нивелирует ее прожигающий эффект. Кумулятивный пест теряет фокус и плотность в воздушном зазоре, не пробивая резервуарную сталь. Дистанционный взрыв распределяет ударную волну по площади, снижая локальное давление на корпус резервуара.
Грамотно рассчитанный зазор stand-off гарантирует сохранение целостности емкости даже при полной детонации боезаряда на полотне.
Типы сеток для НПЗ: сравнительное материаловедение
Подбор сырья для защитного полотна зависит от климатических условий, массы конструкции и агрессивности заводской среды. На нефтеперерабатывающих объектах применяются металлические, арамидные и полимерные структуры. Окончательный выбор материала всегда является балансом между пределом прочности, весом и ресурсом долговечности.
Металлическая тросовая сеть
Промышленный стандарт для открытых площадок с максимальными требованиями к механической стойкости. Отличается огнестойкостью, нулевой горючестью и устойчивостью к прямому термическому воздействию. Оцинкованный стальной трос диаметром 4–6 мм — оптимальное решение для всех типов открытых площадок.
Кевларовое (арамидное) полотно
Обладает исключительной удельной прочностью на разрыв при минимальной собственной массе. Требует защиты от ультрафиолетового излучения и влаги из-за постепенной деградации полимерных волокон.
Высокопрочный полиамид
Легковесное и гибкое решение для вспомогательных периметров с высокой степенью упругости. Уязвимо к открытому огню, искрам и термическим поражающим факторам взрыва.
- Металлический трос: огнестойкость 100%, ресурс 20+ лет, высокий вес, максимальная стойкость к режущим кромкам дрона.
- Кевлар: минимальный вес, высокая прочность, средняя огнестойкость, высокая стоимость, деградация от УФ.
- Полиамид: низкая цена, эластичность, подверженность плавлению, необходимость частой замены.
Для долгосрочной защиты резервуаров НПЗ безусловным фаворитом остаются оцинкованные стальные тросовые системы.
Материаловедение: инженерные параметры тросового полотна
Надежность перехвата обеспечивается геометрией плетения и металлургическими характеристиками стали. Силовой каркас и защитное полотно представляют собой согласованную двухконтурную систему. Нормативные показатели канатов гарантируют сохранение характеристик под постоянным натяжением.
- Диаметр рабочего троса полотна: 4.0–6.0 мм — оптимальное сечение для перерезания пластиковых и карбоновых элементов дрона.
- Размер защитной ячейки: от 150×150 мм до 500×500 мм (базовый стандарт — 350×350 мм для улавливания скоростных FPV).
- Вторичная силовая конструкция: канатная сетка поверх несущих ферм с ячейкой 5×5 м и диаметром троса 14 мм.
- Прочность на растяжение: силовой контур выдерживает усилие до 113,5 кН.
- Антикоррозийная защита: морское цинкование тросов и горячий цинк фитингов слоем 45–50 мкм со сроком службы 20+ лет.
Сочетание троса 4–6 мм с ячейкой 350×350 мм обеспечивает 100% кинетический останов без избыточной парусности.
Климатические нагрузки: расчет ветра, снега и гололеда
Инженерная конструкция над резервуаром эксплуатируется в сложных климатических условиях открытых технологических парков. Ошибки в аэродинамических расчетах могут привести к обрушению опор под весом наледи или ветровым напором. Проектирование каркаса обязательно учитывает требования СП 20.13330 по климатологии и предельным состояниям.
- Ветровые нагрузки: сетчатая структура снижает аэродинамическое сопротивление на 70–85% по сравнению со сплошными экранами. Расчет ведется под штормовые порывы до 40 м/с для прибрежных и степных зон.
- Снеговые отложения: самосброс снежной массы через ячейки предотвращает образование критических снеговых шапок. Для снежных районов расчетная нагрузка достигает 300–400 кг/м².
- Гололедно-ветровые нагрузки: расчет сечения кабелей и опор на обледенение с толщиной стенки льда до 15–20 мм.
- Температурные деформации: применение компенсаторов натяжения тросов при перепадах от -50°C до +50°C.
- Сейсмические воздействия: для сейсмоопасных регионов фундаменты рассчитываются на колебания до 9 баллов по шкале MSK-64.
Расчет на климатические нагрузки гарантирует безаварийность объекта даже при штормовых ветрах и ледяном дожде.

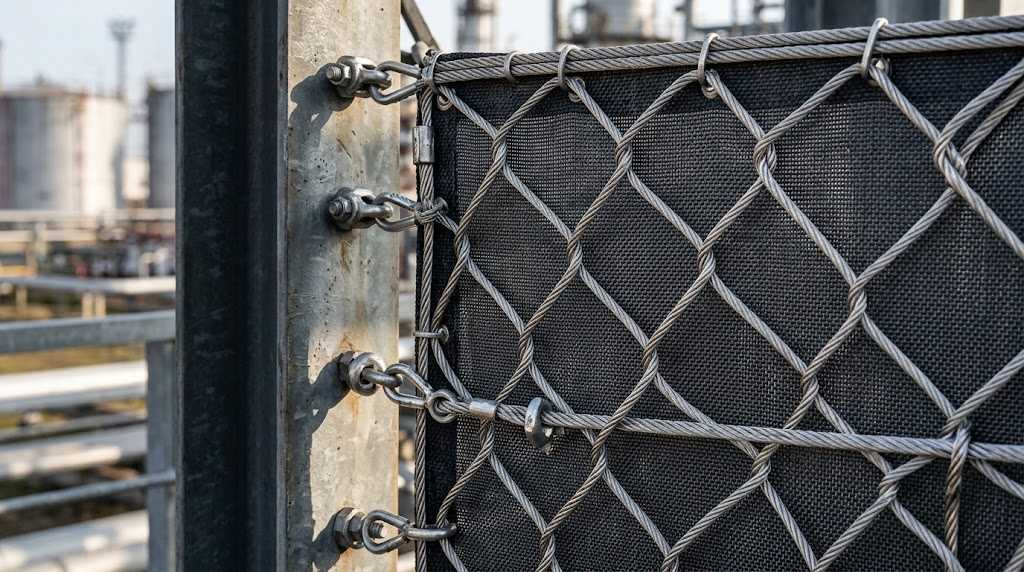

Противоосколочные экраны: барьер абсолютной защиты
Стандартная крупноячеистая сеть успешно перехватывает корпус дрона, но пропускает вторичные поражающие элементы. При детонации боевой части образуется поток высокоскоростных осколков и шрапнели, способных пробить стенку резервуара. Оснащение конструкции специализированным противоосколочным экраном дает полную гарантию взрывобезопасности.
- Ловушка для шрапнели: мелкоячеистое полотно задерживает готовые поражающие элементы (ГПЭ) и фрагменты корпуса дрона.
- Двойной эшелон полотна: комбинация силового крупного троса (гасит дрон) и подложки-экрана (собирает осколки).
- Предотвращение пробоин: исключение риска мелких проколов резервуара, ведущих к утечке бензина, керосина или нефти.
- Уникальность решения: внедрение технологии закрывает критическую слепую зону стандартных сетчатых систем.
Дооснащение тросового барьера противоосколочным экраном превращает механическую преграду в непроницаемый щит.

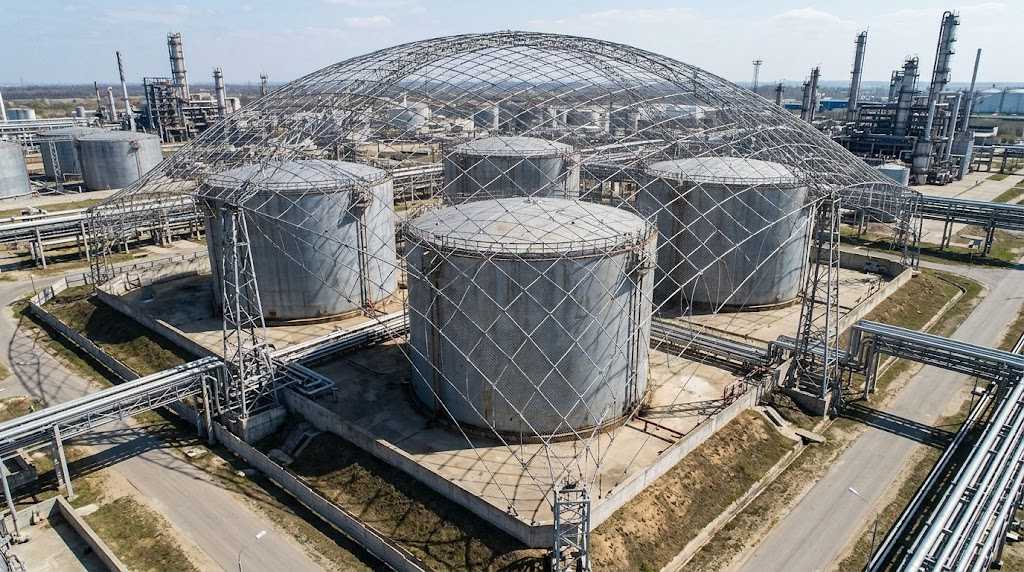

Типоразмеры модулей и технология «накрываем емкость разом»
Защита резервуарных парков требует перекрытия огромных площадей без установки промежуточных опор в опасных зонах. Монтаж ведется на стационарные металлоконструкции и сборные железобетонные фундаменты по периметру обвалования. Модульный принцип сборки позволяет накрывать как одиночные РВС, так и целые группы технологических установок.
- Унифицированные модули несущих систем: линейка пролетов 100×50 м, 50×40 м, 45×35 м и 25×25 м.
- Принцип «накрываем разом»: единый пролет полностью перекрывает диаметр резервуара с зоной дыхательных клапанов.
- Отсутствие опор внутри обвалования: нулевое вмешательство в технологический регламент обслуживания емкостей.
- Широкопролетные ангары: возможность применения технологии для защиты открытых эстакад налива и цехов.
Крупногабаритные модули до 100 м исключают стыковые зазоры и ускоряют монтаж защитного купола.
Практический порядок монтажа и этапы интеграции конструкций описаны в пошаговом руководстве по защите НПЗ.
Регламент проверок и сервисное обслуживание
Постоянное натяжение тросов и вибрационные нагрузки от ветра требуют регулярного контроля системы ИТУ. Эксплуатационная надежность поддерживается строгим регламентом инструментального мониторинга. Своевременная протяжка узлов и контроль цинкового слоя исключают усталостный обрыв канатов.
- Еженедельные визуальные осмотры: проверка провисания сеток, фиксации зажимов и отсутствия посторонних предметов.
- Инженерный аудит 2 раза в год: инструментальный замер натяжения тросов динамометрами, проверка состояния антикоррозийного слоя.
- Аварийные инспекции в течение 48 часов: обязательный внеочередной осмотр после ураганов, обледенения или попыток атак БПЛА.
- Ремонтопригодность узлов: локальная замена поврежденных модулей полотна без демонтажа основных несущих опор.
Соблюдение регламента обеспечивает расчетный эксплуатационный ресурс системы на уровне 20+ лет.
Часто задаваемые вопросы (FAQ)
Почему нельзя использовать обычную капроновую или рыбацкую сеть?
Низкая прочность на разрыв, быстрое разрушение от УФ-излучения, мгновенное возгорание при взрыве, нулевая стойкость к кумулятивным зарядам.
Какой зазор (stand-off distance) считается безопасным для резервуаров с нефтью?
Расстояние 1.5–3.0 м. Оно гарантирует, что динамический прогиб сетки не коснется резервуара, а кумулятивная струя потеряет плотность до контакта со стенкой.
Не приведет ли налипание мокрого снега к обрушению опорной конструкции?
Сетка с ячейкой 350×350 мм имеет минимальную площадь сцепления со снегом. Конструкция рассчитывается под нормативные снеговые и ветровые нагрузки региона с коэффициентом запаса.
Чем противоосколочный экран отличается от защитной сетки?
Сетка тормозит сам аппарат, а экран из мелкой структуры задерживает мелкие осколки и шрапнель боевой части, исключая перфорацию металла резервуара.
Можно ли монтировать сетки без остановки производства?
Да. Монтаж ведется бессварным методом на сборные фундаменты по периметру обвалования. Все работы выполняются захватками, что сохраняет доступ к проездам и не требует остановки технологического цикла.
