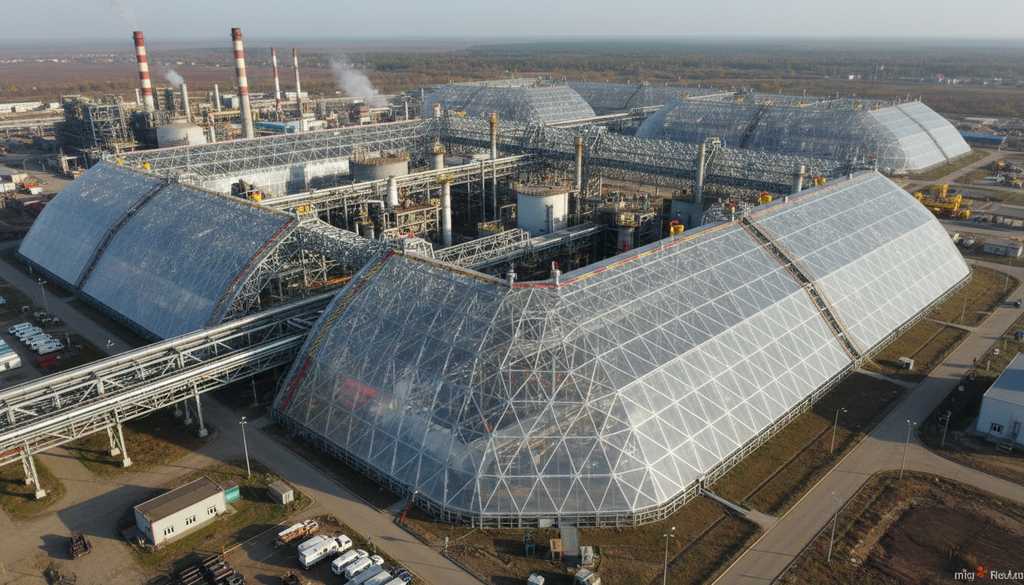

Статья описывает полный цикл возведения защитных конструкций (stand-off) на территории действующих нефтеперерабатывающих заводов. Строительство вблизи взрывоопасных установок требует жёсткой синхронизации проектных решений и регламентов безопасности работ. Руководство поможет ГИПам и начальникам УКС организовать монтаж сеток без остановки технологического процесса и претензий стройконтроля.
Почему этапность важна
Возведение крупногабаритных тросовых экранов на действующем ОПО нельзя проводить хаотично. Любое нарушение последовательности строительно-монтажных работ создаёт прямую угрозу аварии на производстве. Инженерная компания X Pautina выстраивает процесс от геодезии до сдачи комиссии по строгому регламенту.
Пять базовых этапов реализации проекта на ОПО
Жизненный цикл строительства защитного контура делится на пять последовательных технологических фаз. Переход к следующему шагу невозможен без закрытия актов строительного контроля по предыдущему этапу.
- Входной контроль и геодезическая разбивка: проверка паспортов металлопроката и тросов (DIN 1142, ГОСТ 3241), вынос осей фундаментов в натуру.
- Нулевой цикл и устройство фундаментов: бурение скважин, уплотнение грунта с коэффициентом не менее 0,95 и заливка бетона марок W8-W12 и F200-F300.
- Монтаж несущих пилонов и мачт: сборка металлоконструкций на фланцах и установка вертикальных стоек в проектное положение.

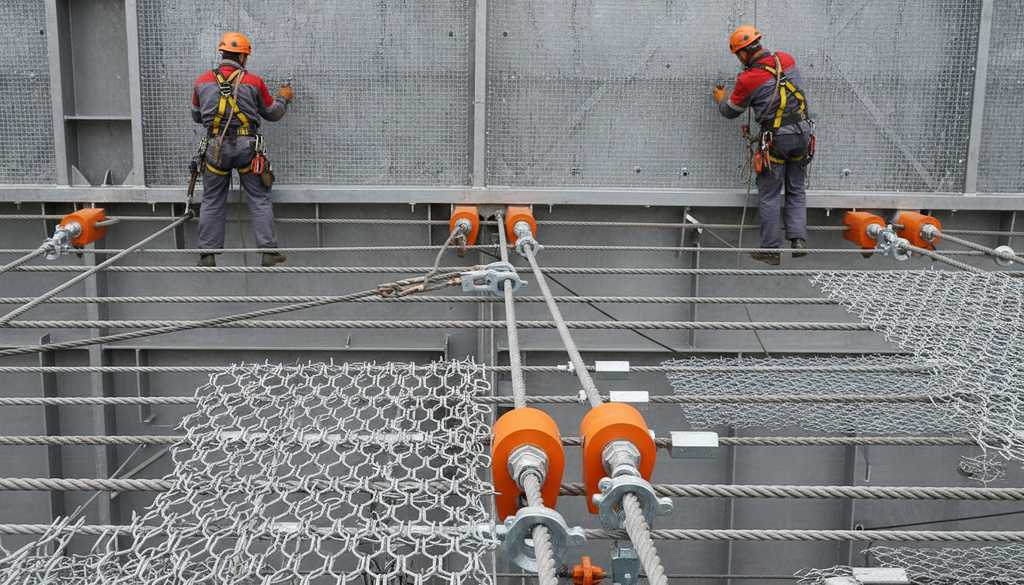

- Раскатка, подъём и натяжение сети: монтаж силовых вант и улавливающих полотен с выведением на расчётные усилия натяжения.
- Электротехнические работы и итоговая приёмка: присоединение каркаса к контуру молниезащиты и заземления с последующей сдачей комиссионной группе.

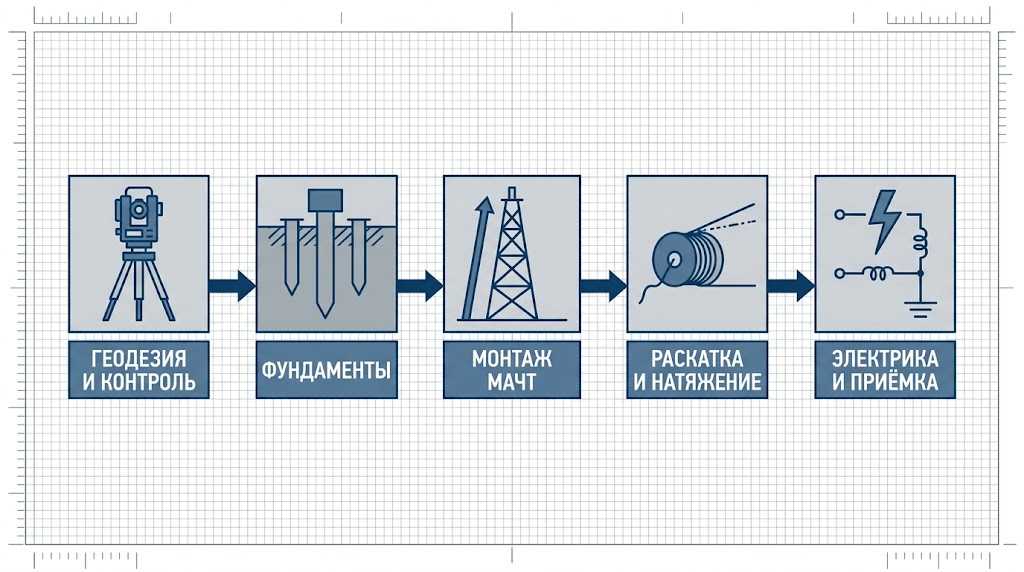

Схема 5 этапов СМР:
| Этап | Работы | Контроль |
|---|---|---|
| 1 | Геодезия, входной контроль | Паспорта, оси |
| 2 | Фундаменты | W8–W12, F200–F300 |
| 3 | Монтаж мачт | Фланцы, болты |
| 4 | Раскатка, натяжение | Тензометры |
| 5 | Электрика, приёмка | Заземление 0.05 Ом |
Чёткое соблюдение этапности исключает простои бригад в ожидании допусков на площадку. Кроме того, пошаговый контроль гарантирует полное соответствие построенного объекта рабочей документации.

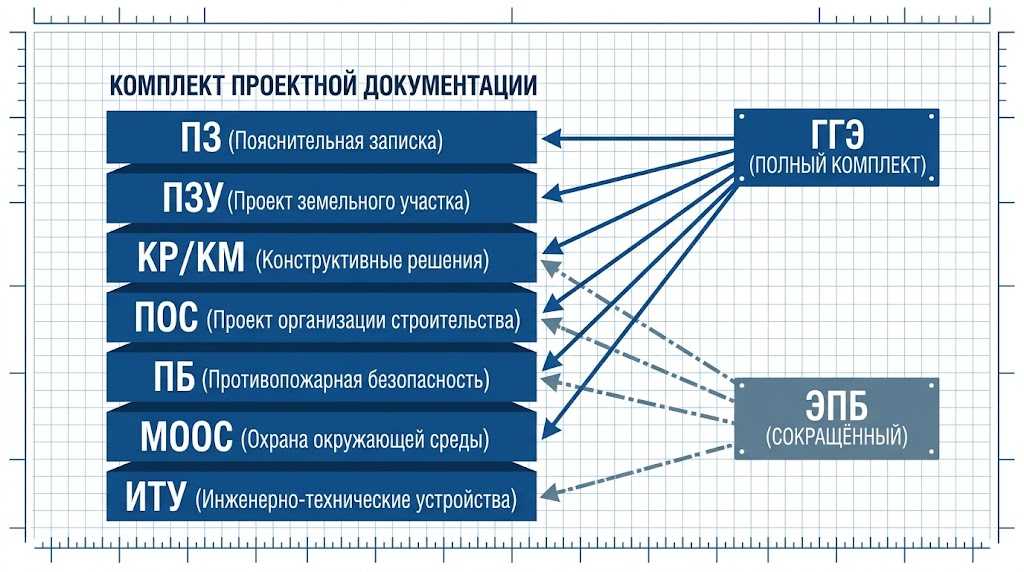

Архитектура стадийности ПД и РД по ПП-87
Разработка проектной (ПД) и рабочей документации (РД) ведётся в строгом соответствии с Постановлением Правительства РФ № 87. Проектировщики обязаны учесть экстремальные ветровые и гололёдные нагрузки на сетчатые экраны по СП 20.13330 и СП 16.13330. Качественная проработка разделов на старте защищает технического заказчика от удорожания сметы в ходе стройки.
Состав разделов
Комплект документации включает расчётные, конструктивные и организационные тома. Каждый раздел решает конкретную задачу по интеграции защиты в инфраструктуру предприятия.
- ПЗ и ПЗУ (Пояснительная записка и Схема планировочной организации): обоснование габаритов защиты и привязка опор к генплану с учётом подземных коммуникаций.
- КР и КМ (Конструктивные решения и Конструкции металлические): расчёт фундаментов, стальных мачт, узлов крепления тросов и деталировка элементов.
- ПОС (Проект организации строительства): регламент безопасного ведения СМР в стеснённых условиях действующего завода без остановки цехов.
- ПБ и МООС (Пожарная безопасность и Охрана окружающей среды): соблюдение противопожарных разрывов по СП 155.13130 и сохранение работы систем орошения по СП 485.1311500.
- ИТУ (Инженерно-технические мероприятия антитеррористической защищённости): расчёт стойкости защитного контура к кинетическому и осколочному воздействию БПЛА.
Пример комплекта для техперевооружения:
| Раздел | Содержание |
|---|---|
| ПЗ | Обоснование |
| КМ | Расчёт мачт |
| ПОС | Организация СМР |
| ПБ | Пожарная безопасность |
Маршруты согласования: ГГЭ vs ЭПБ
Объём проектной документации и вид экспертизы зависят от юридической квалификации строительных работ. Заказчик выбирает между процедурой капитального строительства по ГрК РФ и техническим перевооружением по 116-ФЗ.
- Стадийность проектирования: разработка полной ПД и РД для Главгосэкспертизы (ГГЭ) против разработки единого проекта техперевооружения на базе РД.
- Объём согласуемых разделов: необходимость прохождения всех 12 разделов по ПП РФ № 87 при капстрое против целевых разделов (ПЗ, КМ, ПОС, ПБ) для ЭПБ.
- Регистрация изменений: получение разрешения на ввод через Минстрой против регистрации заключения ЭПБ в территориальном управлении Ростехнадзора.
Сравнительная таблица:
| Параметр маршрута | Реконструкция / Капстрой (ГГЭ) | Техперевооружение ОПО (ЭПБ) |
|---|---|---|
| Регулирующий документ | ПП РФ № 87, ГрК РФ | 116-ФЗ, ФНП |
| Обязательные разделы | Полный комплект ПД + РД | РД (КМ, КЖ, ПОС) + спецразделы |
| Проверка смет | Обязательная в ГГЭ | Внутренний аудит |
В большинстве случаев монтаж защитных сеток оформляют как техническое перевооружение опасного объекта. Этот маршрут кратно сокращает бумажную нагрузку на проектный отдел без потери качества инженерных расчётов.
Подробный юридический разбор критериев выбора процедуры читайте в базовой статье про нормативные требования к защите объектов ТЭК и НПЗ.
Специфика СМР в действующих взрывоопасных зонах
Монтаж защитных конструкций почти всегда проходит в зонах класса В-1а и В-1г без остановки переработки углеводородов. В таких условиях малейшая искра от строительного инструмента может спровоцировать детонацию газовоздушной смеси. Поэтому все работы подчиняются жёстким требованиям ФНП по безопасному ведению газоопасных, огневых и ремонтных работ.
Наряды-допуски и газоанализ
Выход подрядчика на строительную площадку невозможен без ежедневного допуска от газоспасательной службы и начальника цеха. Контроль воздушной среды ведётся непрерывно на протяжении всей рабочей смены.
- Оформление наряда-допуска: ежедневное подписание документа на работы повышенной опасности с указанием точных границ рабочей зоны.
- Непрерывный газоаналитический контроль: замеры предельно допустимой концентрации (ПДК) паров углеводородов переносными газоанализаторами каждые 30-60 минут.
- Мгновенная остановка СМР: аварийное прекращение бурения и подъёмных операций при срабатывании датчиков загазованности.
- Ограничение совмещения процессов: строгий запрет на ведение монтажа во время дренирования аппаратов, сливо-наливных операций или газоопасных ремонтов в цехе.
Пример наряда-допуска:
| Параметр | Значение |
|---|---|
| Зона | В-1г |
| Газоанализ | Каждые 30 мин |
| Остановка | При ПДК |
| Подпись | Газоспасатель |
Запрет искрообразования
Технология сборки защитных каркасов на действующем НПЗ полностью исключает применение открытого огня. Проектировщики закладывают в раздел КМ исключительно «холодные» методы соединения металлических элементов.
- Бессварной монтаж конструкций: сборка секций мачты и оголовков только на фланцевых узлах и высокопрочных болтах по ГОСТ Р 52644.
- Полный запрет полевой сварки и резки: исключение работ углошлифовальными машинами и сварочными аппаратами вблизи установок.
- Обязательное заземление спецтехники: подключение корпусов буровых, сваебойных установок и автовышек к временному контуру заземления до запуска двигателей.
- Применение омеднённого инструмента: использование монтажниками ключей и такелажной оснастки с искробезопасным покрытием.
Внедрение бессварных технологий позволяет вести монтаж в круглосуточном режиме без оформления огневых нарядов. Это снижает риски для персонала и снимает нагрузку со штатной службы пожарной безопасности завода.
Крановые запреты и ограничения
Работа тяжёлой грузоподъёмной техники в плотной застройке нефтезавода жёстко лимитирована строительными нормами. Опрокидывание стрелы крана или падение груза на трубопровод приведёт к катастрофической техногенной аварии. Раздел ПОС и проекты производства работ кранами (ППРк) разрабатываются с учётом строгих ограничений СП 49.13330.
Безопасные методы подъёма и протяжки тросовых систем
Главное правило промышленной безопасности — категорический запрет на перемещение грузов над действующим оборудованием. Чтобы натянуть сетку над ректификационной колонной или резервуаром, инженеры применяют безударные такелажные технологии.
- Запрет проноса грузов над аппаратами: недопустимость прохождения стрелы крана и поднимаемых секций над трубопроводами и ёмкостями под давлением.
- Метод пошаговой полиспастной протяжки: перетягивание несущих вант и сетеполотен с опоры на опору через систему блоков с земли с помощью лебёдок.
- Накатка полотна без подъёма краном: раскрытие защитного экрана по направляющим канатам по принципу горизонтальной или вертикальной шторы.
- Электронное ограничение рабочей зоны: принудительная блокировка поворота стрелы и вылета крана в бортовом компьютере (координатная защита).

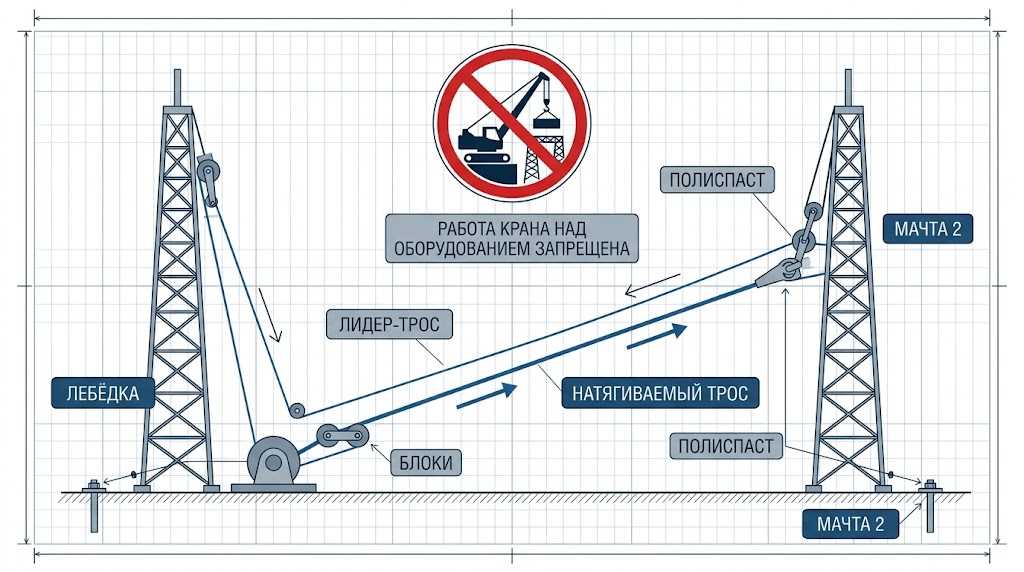

Схема полиспастной протяжки:
| Элемент | Функция |
|---|---|
| Лебёдка | Тяговое усилие |
| Блоки | Перенаправление |
| Лидер-трос | Направляющая |
| Опора | Точка крепления |
Использование полиспастных систем позволяет монтировать большепролётные сетки в самых труднодоступных зонах завода. При этом тяжёлые автокраны работают только по внешнему периметру на безопасном удалении от технологических эстакад.
Метрологический контроль и допуски
Защитная конструкция (stand-off) работает как единая преднапряжённая пространственная система. Перекос одной мачты или слабое натяжение троса приведёт к провисанию сети и пробою экрана при падении БПЛА. Поэтому служба строительного контроля проверяет геометрию и усилия на каждом узле по аттестованным методикам.
Нормативы отклонений и инструментальная проверка узлов
Приёмка смонтированного каркаса включает геодезическую съёмку, тензометрию канатов и дефектоскопию крепежа. Все измерительные приборы (тахеометры, динамометры, ключи) должны иметь действующие свидетельства о поверке в системе «Аршин».
- Геодезический контроль вертикальности мачт: допустимое отклонение верха опоры от вертикали не должно превышать H/1000, но не более 25 мм.
- Контроль разнотяга силовых вант: выравнивание усилий натяжения в тросах с допустимой погрешностью не более ± 5% от проектного значения.
- Инструментальный контроль болтовых соединений: проверка момента затяжки высокопрочных болтов тарированными динамометрическими ключами с ведением журнала.
- Неразрушающий и электротехнический контроль: ультразвуковая дефектоскопия (УЗК) анкерных тяг и замер переходного сопротивления заземления (не более 0,05 Ом).
Таблица допусков:
| Контролируемый параметр | Нормативный допуск | Метод контроля |
|---|---|---|
| Отклонение мачт от вертикали | H/1000 (макс. 25 мм) | Лазерный тахеометр |
| Разнотяг тросов | ± 5% от расчёта | Навесной тензометр |
| Момент затяжки болтов | По таблице КМ | Динамометрический ключ |
| Сопротивление заземления | ≤ 0.05 Ом | Микроомметр |
Пример протокола:
| Параметр | Значение |
|---|---|
| Мачта №1 | Отклонение 15 мм |
| Ванта №3 | Натяжение 110 кН |
| Болт М24 | Момент 450 Н·м |
| Заземление | 0.04 Ом |
Строгое соблюдение метрологических допусков гарантирует, что конструкция выдержит ураганный ветер и ударную волну. Результаты каждого замера фиксируются в протоколах, которые ложатся в основу приёмо-сдаточной документации.
К каким последствиям приводит игнорирование расчётов натяжения и геодезии, читайте в обзоре про ошибки проектирования защиты от БПЛА.
Исполнительная документация и сдача
Физическое завершение монтажа сеток не означает окончание проекта для технического заказчика. Без полного комплекта исполнительной документации (ИД) бухгалтерия не сможет закрыть формы КС-2 и КС-3, а объект не поставят на баланс. Формирование бумажного и цифрового архива ведётся с первого дня стройки по правилам РД-11-02-2006.
Состав ИД по РД-11-02-2006
Инженеры ПТО подрядчика собирают папку исполнительной документации параллельно с выполнением монтажных операций. Каждый скрытый этап работ фиксируется комиссионно до начала следующей технологической операции.
- Акты освидетельствования скрытых работ (АОСР): закрытие котлованов, армирования, бетонирования фундаментов (W8-W12) и монтажа подземных заземлителей.
- Акты освидетельствования ответственных конструкций (АООК): приёмка смонтированных стальных пилонов, анкерных блоков и силового тросового каркаса.
- Исполнительные геодезические схемы и журналы: планово-высотная съёмка фундаментов и мачт, общий журнал работ и журнал натяжения высокопрочных болтов.
- Сертификаты и протоколы испытаний: паспорта на бетон, сталь, канаты (ГОСТ 3241), зажимы (DIN 1142), протоколы УЗК и замеров сопротивления молниезащиты.
Пример акта АОСР:
| Параметр | Значение |
|---|---|
| Работа | Армирование сваи |
| Объём | 12 свай |
| Комиссия | Заказчик, подрядчик |
| Дата | 15.03.2026 |
Сдача Ростехнадзору
Финальный этап реализации проекта — работа приёмочной комиссии и легализация защитного сооружения в надзорных органах. Порядок ввода в эксплуатацию зависит от выбранного правового маршрута (капстрой или техперевооружение).
- Работа рабочей комиссии заказчика: проверка комплектности ИД, визуальный осмотр узлов и подписание итоговых актов приёмки (КС-11 или акт ввода после техперевооружения).
- Уведомление Ростехнадзора: подача заявления о внесении изменений в сведения, характеризующие ОПО, на основании зарегистрированного заключения ЭПБ.
- Передача объекта службе эксплуатации: утверждение регламента периодического осмотра тросов, очистки сеток от льда и подтяжки талрепов.
Безупречно собранная исполнительная документация снимает все вопросы инспекторов при первой же проверке. Завод получает полностью легальный, безопасный и надёжный актив, защищающий оборудование от воздушных атак.
Общую дорожную карту для руководителя предприятия от идеи до ввода в строй смотрите в материале о том, как защитить НПЗ от БПЛА — пошаговое руководство.
Часто задаваемые вопросы (FAQ)
Нужно ли останавливать технологическую установку НПЗ на время монтажа защитных сеток?
Нет, при правильной разработке раздела ПОС и применении бессварных соединений (на фланцах и болтах ГОСТ Р 52644) монтаж ведётся без остановки производства. Работы выполняются по нарядам-допускам с непрерывным газоанализом воздуха.
Как натянуть защитную сетку над резервуаром, если кранам запрещено проносить грузы над действующим оборудованием?
Для этого используется метод пошаговой полиспастной протяжки и накатки полотна по направляющим вантам. Краны устанавливаются за пределами опасной зоны, а перетягивание тросов с мачты на мачту выполняется лебёдками с земли.
Какие марки бетона используются для фундаментов защитных мачт на территории нефтебаз и заводов?
Из-за агрессивной грунтовой среды и высоких ветровых нагрузок в проектах КЖ закладывают тяжёлый бетон с водонепроницаемостью W8-W12 и морозостойкостью F200-F300. При обратной засыпке грунт уплотняют до коэффициента не менее 0,95.
Чем отличается состав документации для Главгосэкспертизы (ГГЭ) и Экспертизы промбезопасности (ЭПБ)?
Для ГГЭ требуется разработка всех 12 разделов проектной документации в строгом соответствии с ПП РФ № 87 и проверка смет. При техническом перевооружении через ЭПБ достаточно рабочей документации (КМ, КЖ, ПОС) и спецразделов промбезопасности, что ускоряет старт стройки в 3-4 раза.
Как контролируется правильность натяжения тросов при сдаче объекта строительному контролю?
Инженеры стройконтроля проверяют усилия в канатах с помощью поверенных навесных тензометров (динамометров). Допустимый разнотяг вант не должен превышать ± 5% от проектных значений, указанных в чертежах КМ.
Обязательно ли подключать металлические опоры и сетки к контуру заземления завода?
Да, это критическое требование взрывобезопасности для защиты от прямых ударов молнии и статического электричества. Все мачты объединяются с общезаводским контуром заземления, а переходное сопротивление контактов не должно превышать 0,05 Ом.
