Статья разбирает процедуру прохождения Главгосэкспертизы для проектов пассивной защиты (stand-off) промышленных объектов от БПЛА. Специалисты ведомства часто возвращают документацию из-за отсутствия прямых сметных расценок, конфликтов между томами ИТУ и ПБ и ошибок в вычислениях динамического удара. Гайд поможет ГИПам и начальникам техотделов с первого раза защитить решения, обосновать смету и получить положительное заключение в ЕГРЗ.
Почему защита от БПЛА — проблема для проверки
Ограждение технологических установок от дронов является новым направлением для российского строительного нормирования. Государственные специалисты оценивают нестандартные тросовые системы через призму классических сводов правил, не рассчитанных на военные угрозы. Инженерная компания X Pautina помогает институтам адаптировать вычисления и чертежи под жёсткие регламенты.
Главные барьеры при проверке документации
Большинство отрицательных заключений связано с рассогласованностью смежных томов и отсутствием нормативной базы под сетчатые конструкции. Разработчикам приходится доказывать надёжность каждого узла через сложные нелинейные вычисления и специальные техусловия.
- Отсутствие типовых норм: действующие своды правил 16.13330 и 20.13330 не содержат прямых методик вычисления улавливающих сеток на удар беспилотника.
- Противоречия между специалистами разных профилей: требования по антитеррору (ИТУ) напрямую нарушают нормативы по пожарной безопасности (ПБ).
- Дефицит сметных нормативов: в федеральных базах ГЭСН и ФЕР нет прямых расценок на монтаж полиспастных систем и высокопрочных сетеполотен.
- Жёсткие требования к верификации ПО: вычисления взрывных и ударных нагрузок принимаются только из программных комплексов с действующим аттестатом РААСН или Ростехнадзора.
Пример отрицательного заключения:
| Причина | Последствие |
|---|---|
| Нет обоснования по СП 385 | Возврат тома КР |
| Конфликт ИТУ/ПБ | Отрицательное заключение |
| Нет КАЦ | Срез сметы |
| Нет аттестата ПО | Отклонение вычислений |
Следовательно, успешное прохождение требует предварительной увязки всех спецтомов до загрузки файлов в личный кабинет. Попытка сдать документацию по стандартному шаблону капстроительства неизбежно приведёт к срыву сроков.

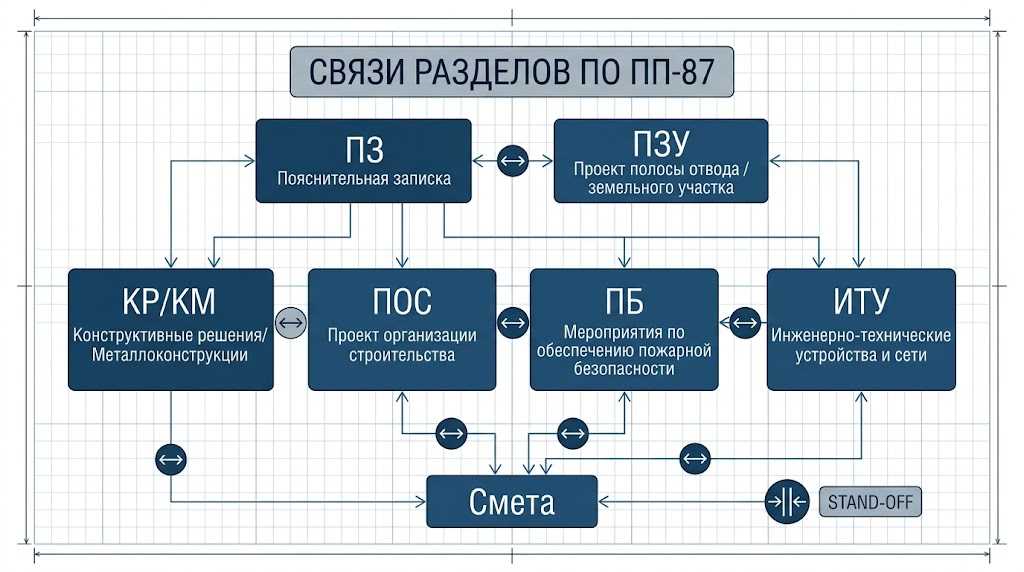

Локализация защиты в структуре ПП-87
Постановление Правительства РФ № 87 не выделяет антидроновую защиту (stand-off) в отдельный самостоятельный том. Инженерные решения по ограждающим контурам необходимо органично распределить по семи базовым томам проектной документации. При этом данные во всех частях должны зеркально совпадать по габаритам, отметкам и маркам материалов.
Координация томов
Главная задача ГИПа — обеспечить сквозную синхронизацию исходных данных между генпланистами, конструкторами, технологами и сметчиками. Малейшее расхождение в координатах мачт между частями ПЗУ и КР станет поводом для официального замечания.
- Связка ПЗУ и КР (КМ/КЖ): посадка свайных фундаментов по СП 24.13330 с учётом подземных коллекторов и вычисление стальных мачт.
- Связка ИТУ и ПБ: выбор негорючих сеток (группа НГ по ГОСТ 30244) с сохранением проездов для пожарной техники по СП 4.13130.
- Интеграция в ПОС: описание безопасных методов бессварного монтажа и полиспастной протяжки вант над действующими цехами.
- Отражение в ПЗ и Сметах: фиксация базовых параметров каркаса в пояснительной записке с полным переходом в ведомости объёмов работ.
Таблица локализации:
| Том по ПП РФ № 87 | Что локализуется | Норматив контроля |
|---|---|---|
| Том 1 (ПЗ) и 2 (ПЗУ) | Обоснование, ситуационный план, вынос мачт | ПП РФ № 87, СП 4.13130 |
| Том 4 (КР — КМ/КЖ) | Вычисление фундаментов, пилонов, вант, узлов гашения | СП 16.13330, СП 20.13330, СП 24.13330 |
| Том 6 (ПОС) | Технологические карты, крановые ограничения | СП 49.13330, ФНП по ОПО |
| Том 9 (ПБ) и 10 (ИТУ) | Огнестойкость, вычисление зон поражения, орошение | СП 155.13130, СП 485.1311500 |
| Том 12 (Смета) | Сводный сметный расчёт, КАЦ, ФЕР | Приказ Минстроя № 421/пр |
Типичные ошибки локализации
Часто институты поручают разработку всей защиты исключительно специалистам отдела ИТУ (ТБ). В результате сложнейшее инженерное сооружение описывается как простая система видеонаблюдения или периметральный забор.
- Изоляция решений в томе ИТУ: отсутствие детальных прочностных вычислений мачт и фундаментов в части Конструктивных решений (КР).
- Игнорирование ветровых и гололёдных нагрузок: вычисление сеток без учёта обледенения тросов, что кратно увеличивает парусность конструкции.
- Нарушение зон орошения и проездов: размещение опор в ПЗУ прямо на путях движения спецтехники МЧС или в зоне работы лафетных стволов.
Таким образом, антидроновый козырёк в документации ПП-87 должен проходить как полноценное строительное сооружение. Его интеграция требует совместной работы всех профильных отделов института с первого дня разработки.
Полный перечень законов и сводов правил для проектирования собран в главной статье кластера про нормативные требования к защите объектов ТЭК и НПЗ.
Входные требования к вычислениям
Специалисты конструктивного отдела проверяют расчётную часть защитных сооружений с особой тщательностью. Главный страх проверяющего — падение самой 30-метровой защитной мачты на действующий реактор или резервуар с топливом. Поэтому пояснительная записка к части КР должна содержать исчерпывающие доказательства пространственной живучести каркаса.
Прогрессирующее обрушение по СП 385
Защитные конструкции на объектах повышенного уровня ответственности обязаны рассчитываться на устойчивость против прогрессирующего обрушения. Обоснование выполняется в соответствии с требованиями СП 385.1325800.2018 по сценарию локального разрушения одного из несущих узлов.
- Моделирование обрыва силовой ванты: проверка устойчивости соседних пилонов при мгновенном выключении из работы одного оттяжного троса.
- Сценарий потери одной несущей опоры: доказательство того, что при подрыве одной мачты тросовая сеть не утянет за собой весь защитный шатёр на защищаемый объект.
- Применение предохранительных демпферов: включение в расчётную схему калиброванных разрывных муфт, сбрасывающих критическую нагрузку при перегрузке сети.
Динамическая прочность при особом сочетании
Статического вычисления металлоконструкций на собственный вес и ветер для прохождения Главгосэкспертизы недостаточно. Специалисты требуют предоставить нелинейное динамическое обоснование при особом сочетании нагрузок по СП 20.13330.
- Формирование особого сочетания нагрузок: одновременное воздействие пикового ветра, экстремального гололёда на сетке и динамического удара БПЛА.
- Учёт физической и геометрической нелинейности: вычисление больших перемещений гибких тросов и пластических деформаций демпферов в момент перехвата дрона.
- Проверка прогиба сетеполотна (stand-off): документальное подтверждение того, что максимальный динамический прогиб сети при ударе не достигнет габарита технологического аппарата.
Аттестация программных комплексов
Любые математические модели принимаются только при наличии официальной верификации программного обеспечения. Использование несертифицированных калькуляторов или студенческих версий программ приведёт к автоматическому отклонению части КР.
- Обязательный аттестат РААСН и Ростехнадзора: прикладывание к томам КР копий действующих сертификатов соответствия на используемое ПО.
- Базовые комплексы для статики и устойчивости: применение верифицированных пакетов SCAD Office и ЛИРА-САПР для вычисления стальных мачт и железобетонных фундаментов.
- Тяжёлые пакеты для динамики удара: использование комплексов ANSYS и LS-DYNA для моделирования высокоскоростного контактного взаимодействия дрона с тросовой сеткой.
Пример обоснования для экспертизы:
| Параметр | Значение |
|---|---|
| Программа | SCAD + ANSYS |
| Аттестат | РААСН |
| Методика | СП 385 + динамика |
| Прогиб | ≤ stand-off |
Грамотно оформленный отчёт по динамике и прогрессирующему обрушению снимает до 80% вопросов конструкторов. Это доказывает проверяющему, что защитный контур не станет источником вторичной техногенной катастрофы на заводе.
Подробную физику гашения кинетической импульсной нагрузки и работу демпферов мы разобрали в статье про инженерные расчёты и поглощение энергии.
Дорожная карта снятия замечаний
После первичной проверки документации заказчик практически всегда получает сводный перечень замечаний. На устранение недостатков и корректировку чертежей регламент отводит жёсткий срок в 20-30 рабочих дней. Самый сложный этап этой работы — примирение противоположных требований специалистов по антитеррору и пожарной безопасности.

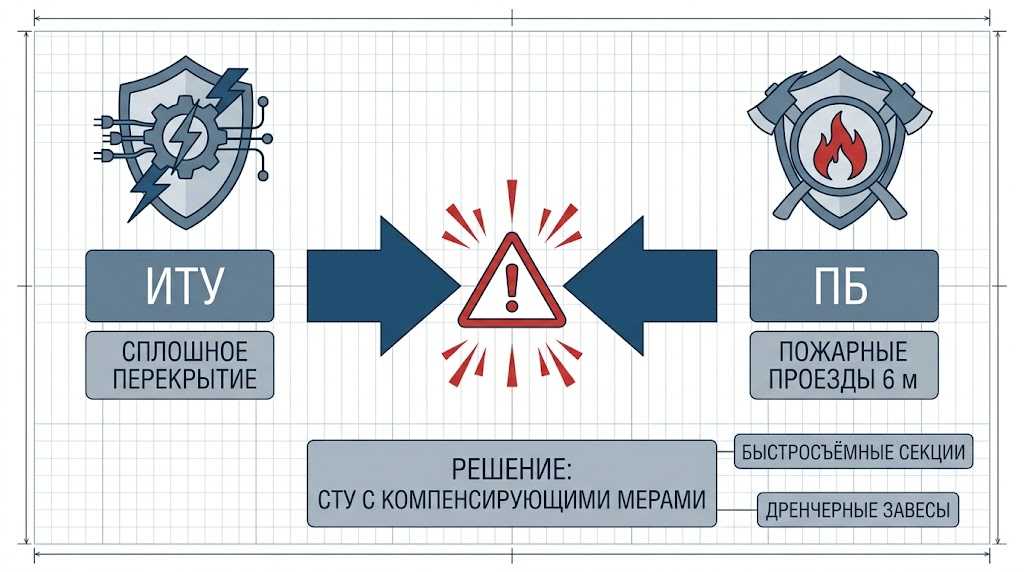

Конфликт ИТУ и ПБ
Внутри самой инстанции возникает классическая межведомственная коллизия между двумя профильными отделами. ГИПу приходится балансировать между требованиями стопроцентной закрытости объекта и нормами свободного доступа для пожарных.
- Требование по ИТУ (ТБ): полное перекрытие уязвимых зон технологической установки сверху и с боков для исключения пролёта FPV-дронов под низкими углами.
- Требование по ПБ: сохранение сквозных проездов шириной не менее 6,0 метров для пожарной техники по СП 4.13130 и запрет на загромождение подступов к аппаратам.
- Конфликт с системами пожаротушения: требование доказать, что ячеистая структура сети не разрушает компактные струи стационарных лафетных стволов (СП 485.1311500, СП 155.13130).
Решение через СТУ
Если из-за плотной застройки действующего НПЗ выполнить требования обоих отделов по стандартным сводам правил невозможно, документация блокируется. Единственный легальный способ снять замечания и получить положительное заключение — разработка Специальных технических условий (СТУ).
- Разработка СТУ по пожарной безопасности: обоснование вынужденных отступлений от противопожарных разрывов и габаритов проездов с вычислением пожарного риска.
- Внедрение компенсирующих мероприятий: оснащение каркаса быстросъёмными секциями (воротами), сухотрубами или дополнительными дренчерными завесами под сеткой.
- Согласование до захода: утверждение текста СТУ в нормативно-техническом совете МЧС России до финальной сдачи откорректированного проекта.
Пример СТУ для НПЗ:
| Мера | Компенсация |
|---|---|
| Быстросъёмные секции | Доступ пожарных |
| Дренчерные завесы | Орошение |
| Вычисление риска | Обоснование |
| Согласование МЧС | Легитимность |
Попытка спорить со специалистом без утверждённых СТУ приведёт к выдаче отрицательного заключения. Проработка пожарных рисков на этапе предпроектного аудита экономит команде месяцы нервных согласований.
Примеры того, как несогласованные решения приводят к переделке всей документации, читайте в материале про ошибки проектирования защиты от БПЛА.
Сметная проверка
Проверка достоверности определения сметной стоимости (том 12) — второй по сложности барьер. Сметчики ведомства безжалостно режут бюджеты, если расценки на монтаж и материалы не имеют строгого нормативного обоснования. Работа со сметами на защиту от БПЛА строится по правилам Приказа Минстроя России № 421/пр.
Проблема ГЭСН и ФЕР
Действующие государственные элементные сметные нормы (ГЭСН) и федеральные единичные расценки (ФЕР) создавались для типового промышленного строительства. В этих справочниках просто не существует прямых позиций на монтаж антидроновых сеток и динамических демпферов.
- Отсутствие прямых расценок на сетеполотна: невозможность напрямую расценить навеску тросовых и кольчужных экранов на высоте более 20-30 метров.
- Применение применительных расценок: вынужденное использование сметчиками нормы ФЕР 09-05-001 (монтаж вантовых конструкций покрытий) с обоснованием трудозатрат в ПОС.
- Учёт коэффициентов на стеснённость и вредность: необходимость жёсткого доказательства повышающих коэффициентов за работу в действующих взрывоопасных цехах.
ИСН и КАЦ
Чтобы защитить реальную рыночную стоимость уникальных комплектующих и спецработ, разработчики используют два легальных механизма. Для стандартных объектов проводится конъюнктурный анализ, а для крупнейших строек разрабатываются индивидуальные нормативы.
- Конъюнктурный анализ цен (КАЦ): сбор и верификация не менее 3 коммерческих предложений (КП) от производителей специальных сеток, коушей, талрепов и демпферов.
- Жёсткие требования к оформлению КП: наличие в прайс-листах точных шифров, реквизитов поставщиков, сроков действия цен и ссылок на ГОСТ/ТУ.
- Индивидуальные сметные нормы (ИСН): разработка и утверждение в Минстрое персональных нормативов под уникальные технологии полиспастного натяжения на крупных объектах ТЭК.
Пример КАЦ для сетки:
| Поставщик | Цена | Срок |
|---|---|---|
| Завод А | 12 000 ₽/м² | 30 дней |
| Завод Б | 11 500 ₽/м² | 45 дней |
| Завод В | 12 500 ₽/м² | 20 дней |
Таким образом, защита сметы напрямую зависит от детализации спецификаций в части КМ и технологических карт в ПОС. Чем подробнее описан процесс высотного монтажа, тем меньше шансов у проверяющего урезать итоговый бюджет стройки.

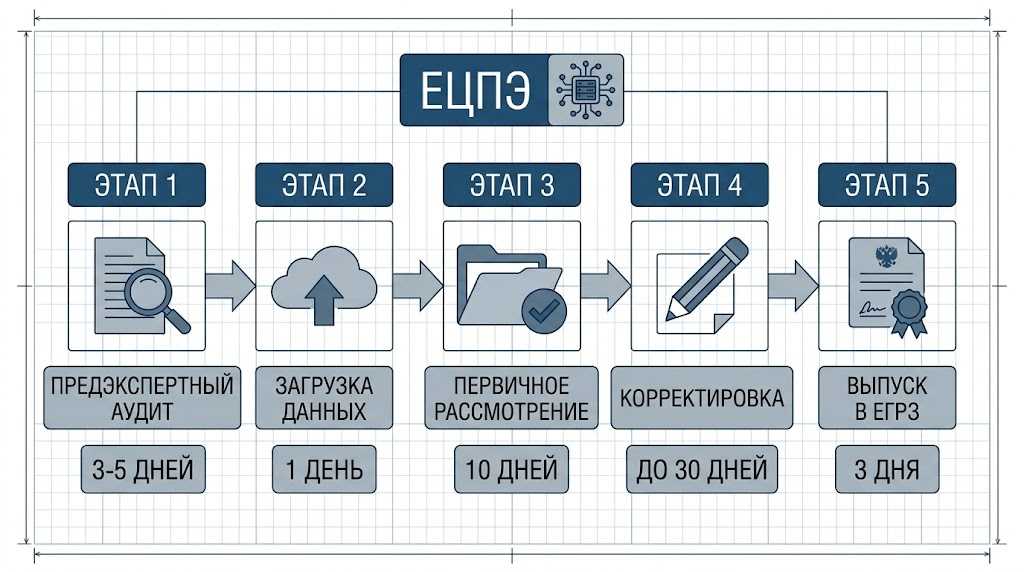

Таймлайн прохождения
Процедура государственной экспертизы полностью оцифрована и проходит через Единую цифровую платформу (ЕЦПЭ). Финальной точкой маршрута является регистрация положительного заключения в Едином государственном реестре заключений (ЕГРЗ). Понимание точного таймлайна позволяет начальнику УКС и ГИПу синхронизировать закупку металлопроката со сроками выхода.
Регламент взаимодействия от загрузки до ЕГРЗ
Весь цикл взаимодействия между разработчиком, техническим заказчиком и специалистами укладывается в пять регламентированных шагов. Общий срок прохождения процедуры по закону составляет до 42 рабочих дней с возможностью однократного продления.
- Предэкспертный аудит и загрузка в ЕЦПЭ: перевод чертежей и вычислений в формат XML/PDF с заверением усиленной квалифицированной электронной подписью (УКЭП).
- Проверка комплектности и оплата договора: верификация загруженных томов по ПП-87 в течение 3 рабочих дней и назначение ведущего специалиста.
- Оперативное снятие локальных замечаний: рабочий диалог конструкторов и технологов с профильными специалистами по устранению несостыковок в течение 20-30 дней.
- Регистрация в ЕГИС ЕГРЗ: выпуск итогового заключения, присвоение уникального реестрового номера и открытие дороги к получению разрешения на строительство.
Таблица таймлайна:
| Этап | Срок | Результат |
|---|---|---|
| 1. Предэкспертный аудит | 5–10 дней | Выверка коллизий |
| 2. Загрузка | 3 дня | Приёмка комплекта |
| 3. Первичное рассмотрение | 15–20 дней | Свод замечаний |
| 4. Корректировка | 20–30 дней | Ответы, правки |
| 5. Выпуск в ЕГРЗ | до 5 дней | Номер в ЕГРЗ |
Пример загрузки:
| Параметр | Значение |
|---|---|
| Формат | XML/PDF |
| Подпись | УКЭП |
| Платформа | ЕЦПЭ |
| Срок | 42 дня |
Главный резерв сокращения сроков скрыт на этапе внутренней предэкспертной проверки. Заход с «сырыми» сметами или без обоснования по СП 385 гарантированно растянет процесс на полгода.
О том, как увязать сроки проектирования и экспертизы с общим графиком закупок и монтажа на заводе, читайте в материале как защитить НПЗ от БПЛА — пошаговое руководство.
Чек-лист ГИПа перед загрузкой
Перед нажатием кнопки «Отправить» главный инженер проекта обязан провести финальный нормоконтроль всех томов. Ошибки комплектности или отсутствие одного сертификата могут привести к возврату документации без рассмотрения по существу. Этот практический чек-лист поможет проверить самые уязвимые точки.
Пять обязательных проверок перед отправкой
Проверка охватывает исходно-разрешительную документацию, расчётное ядро, пожарные нормы и сметный блок. Каждый пункт чек-листа закрывает реальную причину выдачи отрицательных заключений по объектам ТЭК.
- Гармонизация с Моделью угроз и ТЗ: проверка полного совпадения типов расчётных БПЛА и массы ВВ в томе ИТУ с утверждённым Паспортом безопасности объекта.
- Наличие обоснования живучести по СП 385: контроль присутствия в части КР отчёта о нелинейном динамическом моделировании и устойчивости к прогрессирующему обрушению с аттестатами SCAD/ANSYS.
- Полнота конъюнктурного анализа (КАЦ): проверка наличия минимум 3 оформленных коммерческих предложений на каждую нестандартную позицию тросов, сеток и демпферов.
- Пакет пожарных и прочностных сертификатов: приложение к проекту сертификатов негорючести (НГ по ГОСТ 30244) на сетеполотна и паспортов на стальные канаты.
- Координация с АПР и сетями генплана: сверка посадки фундаментов мачт с существующими подземными кабелями, нефтепроводами и 6-метровыми пожарными проездами.
Пример проверки:
| Пункт | Статус |
|---|---|
| Модель угроз | Соответствует |
| СП 385 | Есть |
| КАЦ | 3 КП |
| Сертификаты | НГ |
| Генплан | Сверен |
Прохождение по этому списку занимает у техотдела не более двух дней, но страхует проект от фатальных остановок. Если по любому из пунктов выявлен пробел, загрузку документации в ЕЦПЭ необходимо отложить до устранения риска.
Часто задаваемые вопросы (FAQ)
В каком именно томе по ПП РФ № 87 должна находиться проектная документация на защитные сетки от БПЛА?
Защита от дронов не выделяется в один том, а распределяется по структуре ПП-87: обоснование угроз идёт в том 10 (ИТУ), вычисление фундаментов и стальных мачт — в том 4 (КР), посадка опор — в том 2 (ПЗУ), а технология высотного монтажа — в том 6 (ПОС).
Почему специалисты требуют обоснование на прогрессирующее обрушение по СП 385 для защитных каркасов?
Защитные мачты устанавливаются вплотную к объектам повышенного уровня ответственности (резервуарам и колоннам НПЗ). Проверяющий обязан убедиться, что при обрыве одного троса или подрыве одной опоры вся металлоконструкция не рухнет на взрывоопасный аппарат.
Какие программные комплексы официально принимает Главгосэкспертиза для проверки защитных конструкций?
Принимаются вычисления только из комплексов, имеющих действующий аттестат верификации РААСН или Ростехнадзора. Для статики и фундаментов обычно используют SCAD и ЛИРА-САПР, а для нелинейной динамики удара БПЛА — ANSYS или LS-DYNA.
Как обосновать стоимость специальных улавливающих сеток и демпферов в смете, если их нет в базах ФЕР и ГЭСН?
Стоимость нестандартных материалов и изделий обосновывается через конъюнктурный анализ цен (КАЦ) по правилам Приказа Минстроя № 421/пр с приложением минимум трёх коммерческих предложений. Для работ по монтажу тросовых систем применяют применительные расценки, например ФЕР 09-05-001 на вантовые конструкции.
Что делать, если один специалист требует сплошную сетку, а другой запрещает перекрывать установку?
Такое противоречие снимается через разработку и согласование в МЧС Специальных технических условий (СТУ) по пожарной безопасности. В проект закладывают компенсирующие меры: вычисление пожарного риска, быстроразъёмные секции в сетке и дополнительные системы орошения.
Когда можно пройти Экспертизу промбезопасности (ЭПБ) вместо долгой процедуры в Главгосэкспертизе?
Прохождение Главгосэкспертизы обязательно, если монтаж защиты квалифицируется как капитальное строительство или реконструкция по ГрК РФ. Если конструктив опор позволяет оформить работы как техническое перевооружение действующего ОПО по 116-ФЗ, проект проходит только ЭПБ с регистрацией в Ростехнадзоре.
