Перекрытие группы резервуаров сплошным пространственным куполом решает задачу защиты каре без установки промежуточных опор. Статья раскрывает строительную механику вантовых пролетов свыше 60–120 м, расчет горизонтального распора и соблюдение норм аэрации по СП 155.13130. Инженерный отдел X Pautina приводит сравнительный анализ металлоемкости решений и технологию бессварного монтажа полотен площадью до 15 000 м².

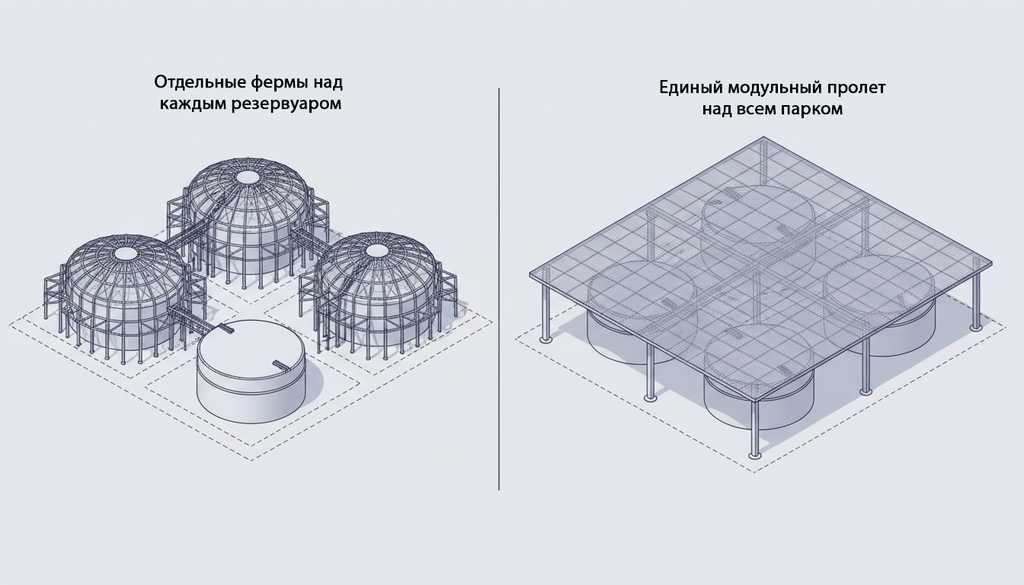

Почему единый модуль выгоднее одиночных куполов

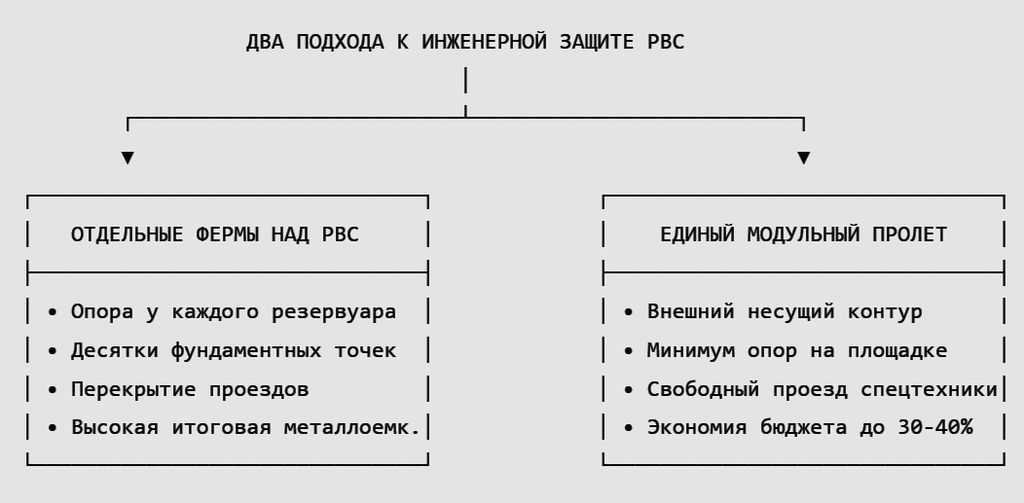

Строительство индивидуальных укрытий для каждого резервуара перегружает территорию каре десятками опор. Единый большепролетный модуль перекрывает обвалование разом, опираясь на мачты исключительно по внешнему периметру. Такой подход дает колоссальный выигрыш в объеме земляных работ и суммарной металлоемкости каркаса.

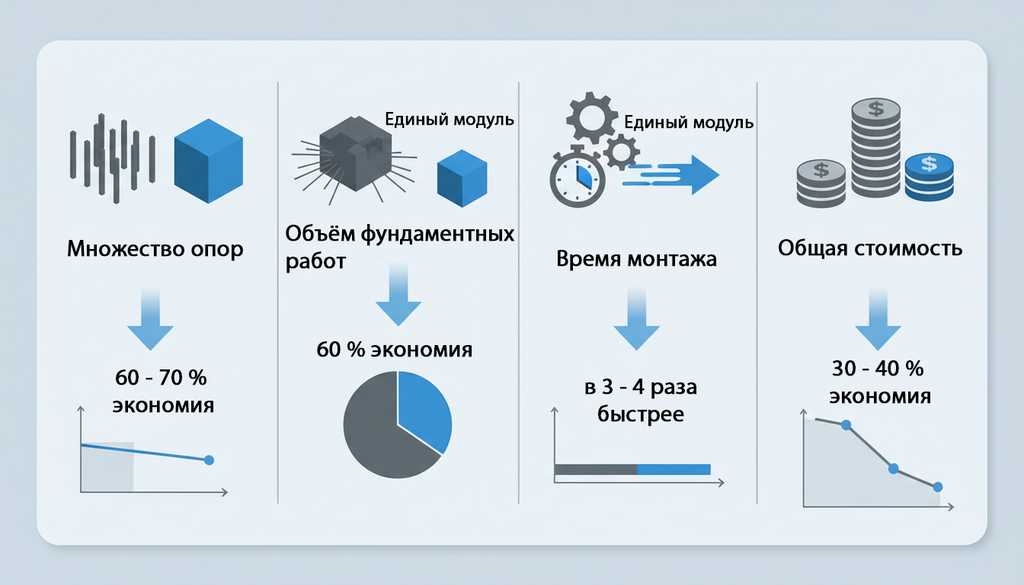

- Сокращение фундаментов в 2,5–3 раза: отсутствие земляных и бетонных работ внутри взрывоопасного каре.
- Снижение металлоемкости: объединение несущих связей уменьшает удельный вес конструкций на квадратный метр.
- Ускорение ввода объекта: параллельная сборка модулей сокращает сроки СМР почти вдвое.
- Чистое пространство каре: сохранение нормативных проездов для пожарной и ремонтной техники предприятия.
Групповое укрытие оптимизирует бюджет проекта и исключает вмешательство в технологический регламент обслуживания резервуаров.
Подробный расчет капитальных и операционных затрат, а также окупаемости инвестиций представлен в обзоре стоимости защиты резервуара от БПЛА.
Строительная механика сверхдлинных вантовых пролетов
Проектирование гибких нитей на пролетах от 60 до 120 м требует применения методов нелинейной строительной механики. Вантовая система работает только на растяжение, трансформируя вертикальные нагрузки в значительные распорные усилия. Точный динамический расчет предотвращает опасные колебания сети при ураганных порывах ветра.

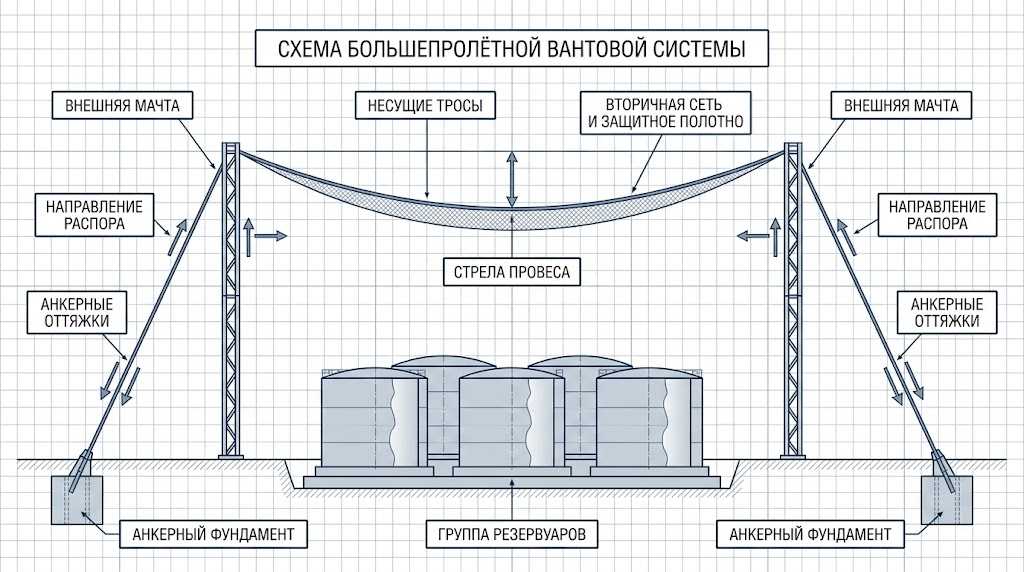

Провисание (sagging) и преднапряжение вант
Стрела провеса гибкой нити определяет уровень внутренних напряжений в канатах и общую жесткость системы. Контролируемое преднапряжение канатов исключает провисание полотна ниже расчетного безопасного зазора (stand-off distance).
- Оптимальная стрела провеса: соотношение провиса к пролету в диапазоне 1/15–1/20 длины пролета.
- Вторичная вантовая сеть: канаты диаметром 14 мм (прочность на растяжение 113,5 кН) с сеткой ячейки 5×5 м.
- Полотно перехвата: защитная сетка 350×350 мм из троса 4 мм, рассеивающая точечный кинетический импульс.
- Гашение удара: работа полотна по принципу упругой деформации на скоростях аппарата свыше 100 км/ч.
Ветровой резонанс: предотвращение флаттера и галопирования
Сверхдлинные висячие покрытия подвержены аэродинамической неустойчивости под действием ветрового потока. Применение стабилизирующих оттяжек и перекрестных связей срывает возникновение самовозбуждающихся автоколебаний.
Горизонтальный распор на оголовки крайних опор
Натяжение несущих канатов создает колоссальный изгибающий момент на вершины внешних мачт. Усилия компенсируются установкой мощных наклонных анкерных вант, передающих распор в массивные грунтовые анкеры.
- Распор на одну мачту: 250–400 кН в зависимости от пролета.
- Анкерные сваи: наклонные грунтовые анкеры типа Titan.
- Компенсация: передача усилия в массив за пределами каре.
Температурные деформации стальных канатов
Сезонные перепады температуры вызывают линейное удлинение или сжатие стальных канатов на десятки миллиметров. Включение пружинно-гидравлических или гравитационных компенсаторов поддерживает стабильное натяжение тросов круглый год.
Температурный диапазон для расчета:
| Параметр | Значение |
|---|---|
| Минимум | -40°C |
| Максимум | +45°C |
| Удлинение каната | до 40–60 мм |
| Компенсация | пружинная или гравитационная |
Грамотный учет распора и динамики колебаний гарантирует безаварийную эксплуатацию большепролетной вантовой сети на 20+ лет.
Аэрация каре и противопожарные нормы (СП 155.13130)
Сплошное перекрытие резервуарной группы не должно превращать открытое обвалование в замкнутый газовый карман. Проектная проницаемость защитного шатра обязана обеспечивать свободную конвекцию и естественное рассеивание паров. Согласование конструкции требует строгого выполнения противопожарных разрывов и норм СП 155.13130.
- Свободная аэрация: тросовая ячейка 350×350 мм сохраняет естественный воздухообмен каре на 95–98%.
- Работа дыхательных клапанов: сохранение зазора не менее 1,0–1,5 м до клапанов КДС для беспрепятственного сброса газов.
- Подача огнетушащих веществ: сетчатое полотно свободно пропускает пенные струи стационарных и мобильных пеноподъемников.
- Отвод продуктов горения: в случае аварии сетка не препятствует выходу дымовых газов, исключая избыточное давление под куполом.
Открытая структура вантовой сети полностью соответствует нормам пожарной безопасности складов нефти и нефтепродуктов.
Конструктивные особенности РВС и правила размещения защитных систем над дыхательной арматурой изложены в статье о защите нефтебаз и резервуарных парков от БПЛА.

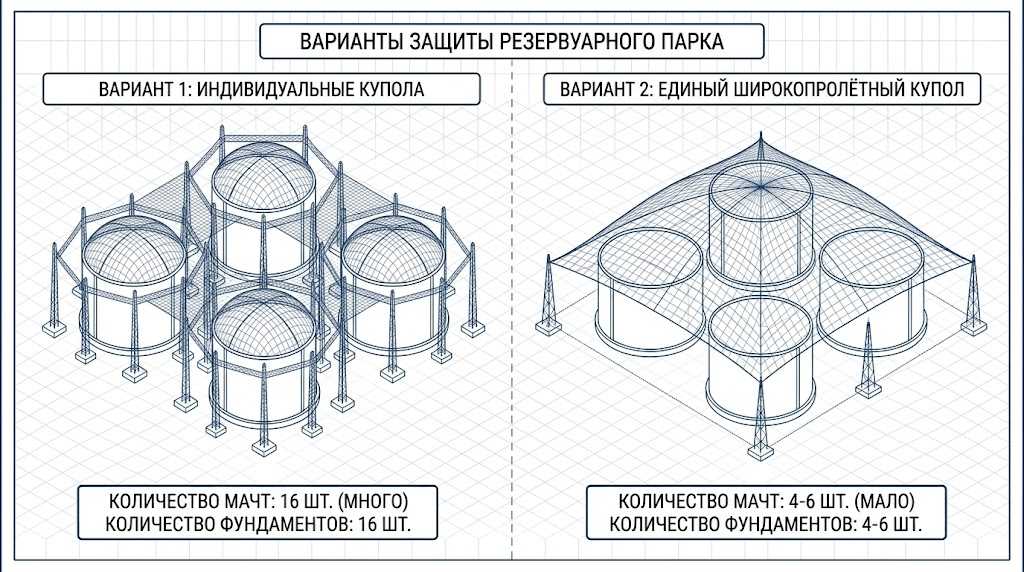

Сравнительная инженерно-экономическая выкладка: единый модуль против одиночных куполов
Для наглядной оценки преимуществ рассчитывается проект прикрытия группы из четырех резервуаров РВС-5000. Сравнение наглядно показывает разницу в расходе конструкционной стали, объемах монолитных работ и трудозатратах. Применение единого модуля обеспечивает кратное снижение нагрузки на инфраструктуру действующей нефтебазы.
Таблица сравнительных характеристик:
| Параметр сравнения | 4 одиночных купола | Единый пространственный модуль | Выигрыш |
|---|---|---|---|
| Количество мачт | 24–32 шт. | 8–12 шт. | Сокращение в 2.5–3 раза |
| Количество фундаментов | 24–32 шт. | 8–12 шт. | Сокращение в 2.5–3 раза |
| Общий расход стали | 140–180 тонн | 75–95 тонн | Экономия до 50% металла |
| Удельная металлоемкость | 42–50 кг/м² | 22–28 кг/м² | Снижение почти в 2 раза |
| Срок строительно-монтажных работ | 16–22 недели | 8–12 недель | Ускорение ввода на 45% |
| Итоговая сметная стоимость | Базовая (100%) | Снижение затрат | Экономия 35–45% |
Единый модуль не только экономит до 45% бюджета, но и минимизирует время нахождения строительной техники на ОПО.
Когда единый модуль не применим: технические дисквалификаторы (Disqualifiers)
Большепролетные вантовые системы имеют объективные физические и компоновочные границы применения. В ряде проектных ситуаций объединение разнородных резервуаров под одну сетку экономически нецелесообразно. Игнорирование дисквалифицирующих факторов ведет к авариям вантовой системы или нарушению правил Ростехнадзора.
- Критический перепад высот резервуаров: разница отметок крыш более 3–4 м внутри одной группы емкостей.
- Разновысотные группы в каре: соседство крупнотоннажного РВС-20000 (высота 18 м) и вспомогательного РВС-3000 (высота 9 м).
- Сверхнормативный пролет: расстояние между внешними осями противоположных дамб обвалования превышает 150 м.
- Высокая сейсмичность площадки: сейсмика более 7 баллов требует разбивки полотна независимыми деформационными швами.
- Наличие технологических эстакад и кранов: присутствие внутри каре действующих рельсовых крановых путей для ремонта насосов.
При наличии любого из дисквалификаторов проектировщики переходят к секционированным или комбинированным схемам защиты.
Технология монтажа единого полотна площадью 5000–15000 м²
Подъем широкопролетного полотна над действующим взрывоопасным объектом требует ювелирной точности такелажных работ. Все операции проводятся полностью бессварным методом с использованием искробезопасного инструмента. Монтажная схема исключает падение элементов полотна на технологическое оборудование резервуаров.
Блочно-модульный подъем секций
Полотно укрупняется на внешней безопасной площадке из унифицированных карт: 100×50 м, 50×40 м, 45×35 м или 25×25 м. Подъем собранных карт выполняется синхронизированными лебедками с плавным регулированием тягового усилия.
- Время подъема одной карты: 4–8 часов в зависимости от площади.
- Синхронизация: не более 5% расхождения по лебедкам.
- Контроль: постоянный визуальный и инструментальный надзор.
Временные направляющие и несущие лидер-тросы
Через обвалование предварительно протягиваются высокопрочные направляющие лидер-тросы. Защитная сетка раскатывается по лидер-тросам как по рельсам, исключая провисание полотна внутрь чаши каре.
Инструментальный контроль усилий и юстировка талрепов
Натяжение каждого силового каната 14 мм выверяется тарированными накладными тензометрами. Достижение проектного преднапряжения фиксируется динамометрическими ключами на резьбовых узлах фитингов.
Отработанная технология блочной надвижки обеспечивает безопасность резервуаров на всех этапах строительно-монтажных работ.
Порядок оформления нарядов-допусков, организация скрытых работ и чеклист ГИПа детально описаны в пошаговом руководстве по защите НПЗ.
Автоматизированный мониторинг состояния вантовой сети

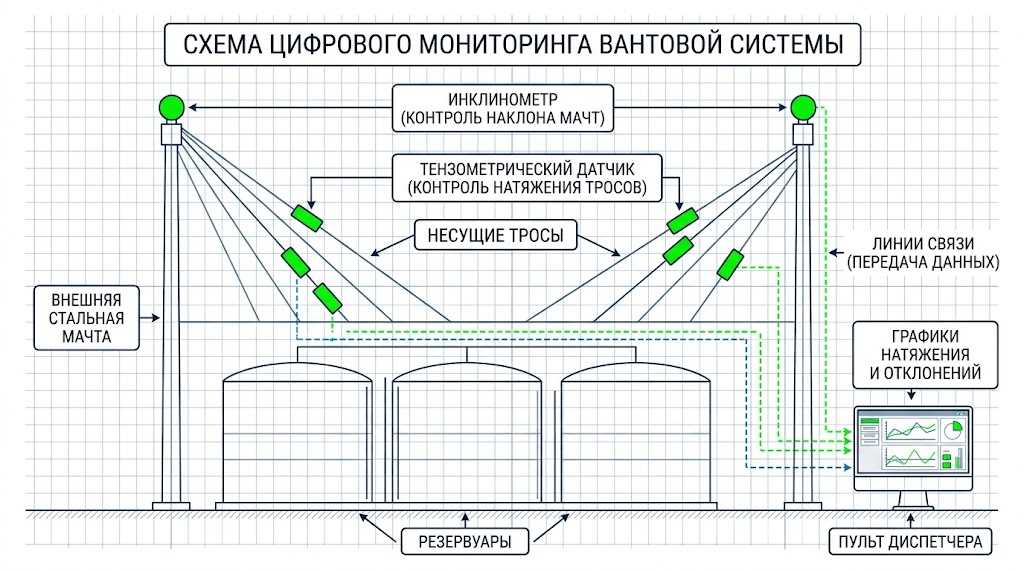

Большепролетные пространственные сооружения требуют постоянного инструментального контроля несущей способности. Внедрение цифровых датчиков позволяет своевременно выявлять ослабление натяжения или перегрузку отдельных вант. Система мониторинга интегрируется в общезаводской контур диспетчеризации и АСУ ТП.
- Тензометрические датчики усилий: непрерывный замер фактического натяжения основных несущих канатов.
- Инклинометры на оголовках мачт: контроль отклонения вершин опор от вертикали при ветровых нагрузках.
- Сигнализация физического контакта: датчики динамического удара фиксируют попадание БПЛА или обрыв полотна.
- Регламент сервисного надзора: еженедельный визуальный осмотр, аудит 2 раза в год и обследование за 48 часов после ураганов.
Периодичность опроса датчиков:
| Датчик | Частота опроса |
|---|---|
| Тензометры | каждые 5 мин |
| Инклинометры | каждые 15 мин |
| Датчики удара | мгновенно |
| Визуальный осмотр | еженедельно |
Непрерывный мониторинг предотвращает аварийные провисы сети и обеспечивает расчетный срок службы конструкций 20+ лет.
Часто задаваемые вопросы (FAQ)
Какой максимальный пролет можно перекрыть без промежуточных опор?
Современная вантовая механика позволяет надежно перекрывать пролеты до 120–150 м с установкой опор исключительно по внешнему контуру обвалования.
Не приведет ли натяжение канатов над группой резервуаров к накоплению статики?
Нет, все канаты, мачты и противоосколочные экраны объединяются в общий контур заземления объекта с переходным сопротивлением не более 10 Ом.
Что происходит с сеткой при экстремальном обледенении зимой?
Проектный расчет закладывает работу гравитационных компенсаторов натяжения, которые стравливают избыточное усилие при нарастании гололеда толщиной до 15–20 мм.
Как ремонтировать единое полотно при локальном повреждении дроном?
Модульная структура позволяет локально расшить поврежденную карту сетки 350×350 мм и установить ремонтную вставку из ЗИП за 6–10 часов без демонтажа основных вант.
Допускается ли монтаж единого модуля, если резервуары в каре имеют разную высоту?
Если перепад высот не превышает 3–4 м, купол поднимается по отметке наиболее высокого резервуара с сохранением безопасного зазора (stand-off distance).
Защищает ли единый модуль от мелких осколков при дистанционном подрыве?
Силовая сеть тормозит сам дрон, а для 100% защиты от мелких осколков и шрапнели под ней монтируется сплошной противоосколочный экран.
