Резервуарные парки НПЗ, нефтебаз, химических комбинатов и ключевых объектов энергетики остаются первоочередными мишенями для атак беспилотных летательных аппаратов. Когда на кону стоит непрерывность производства и безопасность критической инфраструктуры, установка инженерных барьеров становится обязательным элементом укрепления объектов.
Ознакомиться с реализованными проектами и подходами к ценообразованию можно на нашем сайте.
Даже если профильный специалист решает заказать силовые ограждающие конструкции и просматривает варианты, где предлагают сетку от БПЛА купить, итоговая сметная стоимость проекта может различаться в разы. Это происходит потому, что защита резервуара — не просто покупка стального полотна, а комплексный инженерно-строительный проект. Вопрос итоговой сметы зачастую кажется заказчикам запутанным.
В этой статье мы подробно и прозрачно разберем всю калькуляцию затрат, структуры смет, расскажем, от чего зависит итоговый бюджет системы и как сэкономить без ущерба для надежности.
Важное уточнение: все ценовые показатели, приведённые в статье, являются ориентировочными и усреднёнными. Итоговая стоимость проекта зависит от множества индивидуальных факторов: региона, сложности объекта, типа резервуаров, климатических условий, необходимости работы в ночные окна и других параметров. Для получения точного коммерческого расчёта под ваш объект необходимо обратиться к инженерам, которые проведут обследование и подготовят индивидуальную смету. Свяжитесь с нами для расчёта — это займёт не более 1 — 2 рабочих дней.
Структура цены — из чего состоит бюджет
Финансовая модель проекта по оборудованию резервуара или группы РВС (резервуаров вертикальных стальных) защитными барьерами объединяет несколько ключевых статей расходов. Ошибка многих закупщиков — оценка бюджета исключительно по стоимости квадратного метра самого сетчатого полотна. В реальности полотно составляет менее половины итоговых затрат.

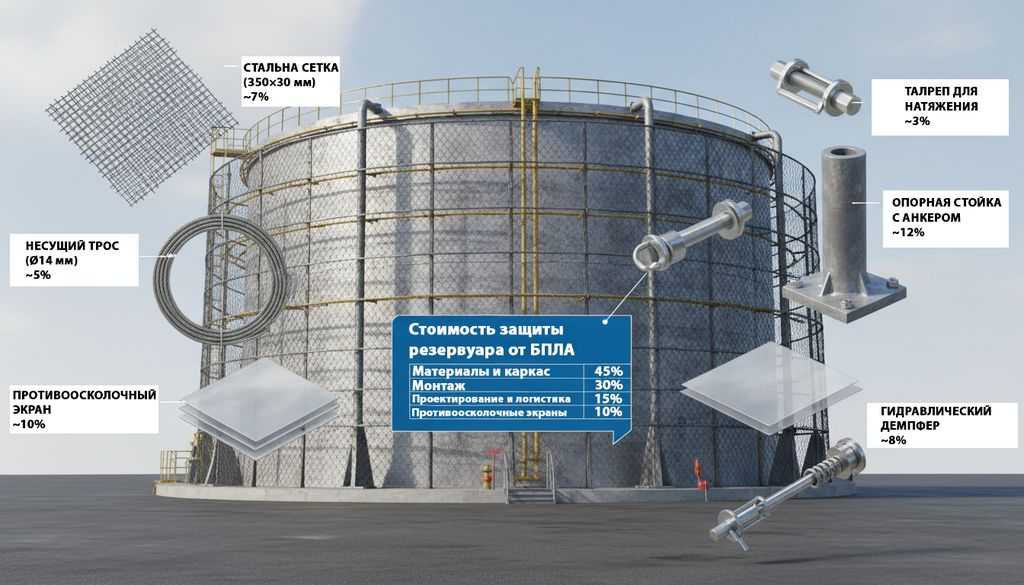

Полный перечень компонентов сметы включает:
- Проектирование и инжиниринговые изыскания: 3D-сканирование, поверочные расчеты несущей способности, разработка разделов КМ, КМД и ППР.
- Основные материалы и комплектующие: серийные модули или индивидуальное сетчатое полотно, силовые тросы, зажимы, талрепы, элементы натяжения.
- Несущий металлокаркас: опорные стойки, пространственные фермы, анкерные узлы.
- Специализированные защитные элементы: противоосколочные экраны, динамические демпферы, гидравлические компенсаторы.
- Строительно-монтажные и высотные работы: привлекаемая спецтехника (автокраны), работа бригад промышленных альпинистов.
- Транспортная логистика: доставка крупногабаритных конструкций и силовых барабанов на объект.
- Технический надзор и гарантийное обслуживание.

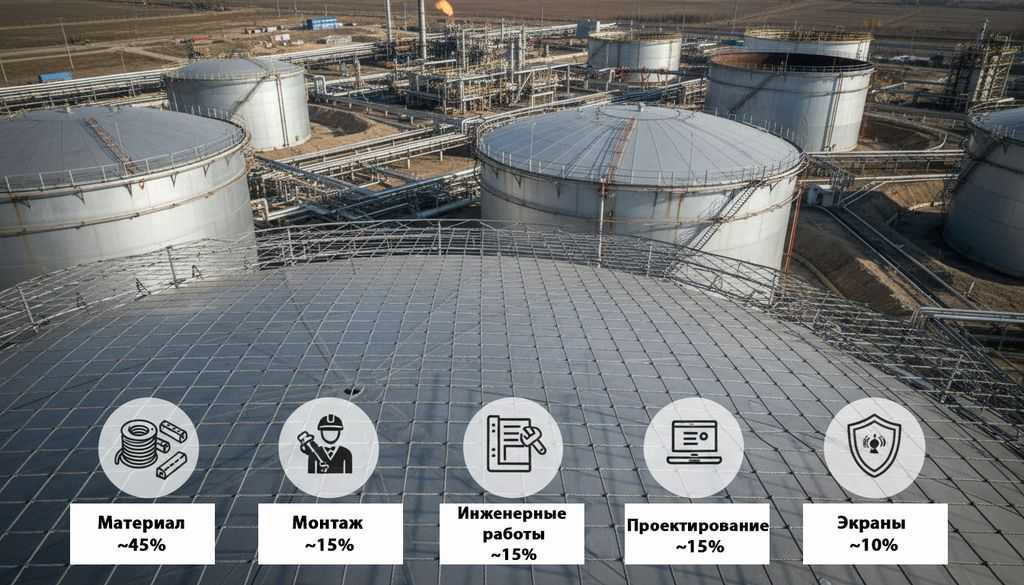

Примерное процентное соотношение затрат в среднестатистической смете:
| Компонент затрат | Доля в бюджете |
|---|---|
| Материалы и несущий каркас | ~45% |
| Монтажные и высотные работы | ~30% |
| Проектирование, инжиниринг и логистика | ~15% |
| Противоосколочные экраны и доп. защита | ~10% |
Данные пропорции являются усреднёнными и могут варьироваться в зависимости от сложности объекта, региона и требований заказчика.
Компонент 1 — сетчатое полотно
Типы сеток и их стоимость
Сетчатое полотно — главный поглощающий элемент, принимающий на себя кинетический удар или задерживающий дрон. Выбор материала напрямую формирует базовый прайс:
- Стальная сетка с морским цинкованием (слой 45 — 50 мкм): стандарт для нефтегазового сектора. Обладает максимальной разрывной прочностью, стойкостью к агрессивным парам нефтепродуктов и сроком службы более 20 лет. По соотношению цена/надежность это самое экономичное решение в долгосрочной перспективе.
- Полиамидная (капроновая) сетка: применяется на трансформаторных подстанциях и объектах энергетики, где требуется исключить наведение вихревых токов и соблюсти диэлектрические расстояния. По стоимости материалов она дешевле стальной, но уступает ей по устойчивости к открытому огню и ультрафиолету.
- Кевларовая (арамидная) сетка: отличается минимальным весом при высочайшей прочности на разрыв. Используется на специфических объектах с жесткими ограничениями по массе на несущие конструкции. Находится в верхнем ценовом сегменте.
На стоимость полотна также влияют технические параметры:
- Диаметр проволоки/троса: переход с 4 мм на 6 мм или использование тросовых сеток (вплоть до 14 мм) дает кратный прирост прочности, но увеличивает материалоемкость.
- Размер ячейки: стандартный размер ячейки 350×350 мм оптимален по массе и эффективен против подавляющего большинства типов БПЛА. Уменьшение ячейки ведет к перерасходу металла и росту цены.
Экономия через модульность
Изготовление сетчатого полотна по индивидуальным чертежам под каждый отдельный резервуар требует перенастройки станков, нетипового раскроя и большого количества отходов.
Использование серийных заводских модулей (типовые размеры 100×50 м, 50×40 м, 45×35 м, 25×25 м) снижает себестоимость производства. За счет стандартизации технологических карт и отсутствия обрезков заказчик экономит до 20% стоимости материалов.
Компонент 2 — несущий каркас и тросовая система
Силовые тросы
Качественное перекрытие резервуаров невозможно без жесткого выравнивающего и несущего каркаса из высокопрочных стальных тросов. Для перекрытия больших пролетов над емкостями (от 20 до 60 метров) стандартным решением является канат диаметром 14 мм.
- Разрывная прочность: 113,5 кН (~11,5 тонн на разрыв), что гарантирует восприятие не только динамического удара дрона, но и ветрового давления.
- Антикоррозийная обработка: плотное цинковое покрытие по ГОСТ (морское цинкование) исключает необходимость ежегодной окраски и продлевает межремонтный интервал.
Опорные стойки и крепления
Стоимость каркасной части зависит от способа опирания:
- Крепление к существующим конструкциям: если прочностной расчет подтверждает несущую способность обвалования, стен или существующих эстакад, анкерные узлы монтируются прямо на них. Это минимальный по затратам сценарий.
- Установка самостоятельных опорных стоек: требуется при отсутствии рядом надежных строительных конструкций. Высота стоек (до 25 — 30 м) и их сечение рассчитываются под экстремальные ветровые нагрузки, что требует существенного расхода металлопроката.
- Временные технологические опоры: применяются для поэтапного развертывания барьеров без остановки производственного цикла.
Экономия через унификацию
Удешевить силовую часть позволяет грамотный инженерный аудит. Отказ от возведения тяжелых свайных фундаментов в пользу использования существующих железобетонных оснований, а также применение универсальных бессварных обжимных узлов сокращает металлоемкость каркаса на 25 — 30%.
Компонент 3 — противоосколочные экраны
Противоосколочный экран — это дополнительный сплошной или мелкоячеистый рубеж, устанавливаемый под или над основной тросовой конструкцией. Его задача — предотвратить падение горящих элементов, кумулятивных струй или мелких поражающих элементов на крышу резервуара.
Наличие экранов обязательно для:
- Резервуарных парков с легковоспламеняющимися жидкостями (бензин, керосин, нефть);
- Емкостей с питьевой и технологической водой (для исключения загрязнения вторичными продуктами подрыва);
- Объектов, расположенных вблизи площадок с массовым пребыванием персонала.
Способ оптимизации: Установка противоосколочного экрана по всей площади перекрытия существенно удорожает смету. Для оптимизации затрат защитное экранирование монтируют локально — непосредственно над наиболее уязвимыми узлами (дыхательные клапаны, пеногенераторы, замерные люки и патрубки), что сокращает расходы на данный компонент до 60%.
Компонент 4 — проектирование и инжиниринг
Обследование объекта
Проектированию предшествуют натурные изыскания. Специалисты выезжают на объект для проведения наземного и аэро-лазерного 3D-сканирования. Результатом становится точная цифровая модель резервуарного парка с учетом всех трубопроводов, эстакад и высотных отметок.
Разработка проекта
Проектная документация включает:
- Расчет кинетической энергии удара БПЛА;
- Расчет аэродинамических (ветровых) и снеговых нагрузок по СП 20.13330.2016 для конкретного климатического района;
- Разработку Разделов КМ/КМД (конструкции металлические) и ППР (проект производства работ) для опасного производства.
Способы экономии на инжиниринге
Качественный инжиниринг исключает закупку избыточного металла. Использование типовых инженерных модулей для стандартных групп РВС и точный прочностной расчет позволяют подобрать оптимальный шаг опор и диаметр троса без искусственного завышения коэффициентов запаса, что окупает стоимость самого проектирования еще на этапе закупки материалов.
Компонент 5 — монтажные работы
Сложность и фактор высоты
Монтажная смета формируется исходя из условий проведения работ:
- Высота: работы на отметках от 15 до 30 метров относятся к категории повышенной опасности и требуют привлечения промышленных альпинистов с соответствующими допусками.
- Стеснённость: отсутствие свободных площадок между резервуарами усложняет маневрирование автокранов и требует применения тяжелой техники с большим вылетом стрелы.
- Взрывоопасные зоны: работа на действующем НПЗ исключает применение огневых работ (сварки). Использование специализированного бессварного инструмента (гидропрессы, обжимные гильзы, динамометрические ключи) ускоряет установку, но требует высокой квалификации персонала.
Факторы, влияющие на стоимость монтажа
| Фактор | Влияние на смету монтажа | Пояснение |
|---|---|---|
| Работа в «ночные окна» | +20% … +35% | Работа в периоды минимальной активности предприятия требует организации взрывозащищенного освещения. |
| Необходимость остановки цеха | Кратный рост косвенных издержек | Остановка процесса ведет к простоям; грамотный монтаж проводится без остановки производства. |
| Сложный климатический район | +15% … +25% | Работы в условиях Крайнего Севера или Сибири требуют коэффициентов за актированные дни. |
Экономия через организацию работ
- Модульная укрупнительная сборка: максимум узлов собирается на нулевой отметке вне опасной зоны. На высоту поднимается уже готовая секция, что сокращает время аренды дорогостоящих автокранов.
- Бессварной монтаж: использование обжимных гильз и талрепов исключает затраты на оформление нарядов на огневые работы, дегазацию и дежурство пожарных расчетов.
Компонент 6 — логистика и доставка
Транспортные расходы зависят от географического положения объекта и габаритов конструкций:
- Сетчатые полотна поставляются в компактных рулонах или европаллетах;
- Силовые тросы наматываются на деревянные или стальные барабаны;
- Опорные металлоконструкции требуют привлечения длинномерного автотранспорта (шаланд).
Для объектов в удаленных регионах (Сибирь, Дальний Восток, Крайний Север) транспортная составляющая может достигать 10 — 12% от стоимости материалов. Консолидация грузов и прямые поставки с заводских складов позволяют минимизировать эти издержки.
Компонент 7 — гарантия и обслуживание
Защита от БПЛА — это долговечное сооружение, требующее периодического освидетельствования. В гарантийный комплект поставки от ответственного производителя входят:
- Паспорта на все силовые элементы (тросы, гильзы, зажимы);
- Сертификаты на антикоррозийное покрытие;
- Регламент технического обслуживания.
Регулярный осмотр (проверка натяжения тросов динамометром перед зимним периодом, протяжка резьбовых соединений) продлевает фактический срок службы системы в 1,5 — 2 раза (с 15 до 25+ лет), полностью исключая риск внезапных аварий от снеговых перегрузок.
Примеры расчёта стоимости для разных объектов
Для наглядности рассмотрим три типовых коммерческих расчета защиты резервуаров в разных регионах России.
(Приведённые ниже цифры являются расчётными и не являются публичной офертой. Для точного расчёта обратитесь к нашим инженерам.)
Пример 1: Защита одного резервуара РВС-5000 (Центральный регион)
- Характеристики: Диаметр резервуара ~23 м, высота 18 м. Площадь перекрытия с учетом выноса силового контура — 1 500 м².
- Условия: II ветровой / III снеговой район. Действующий НПЗ, монтаж без остановки производства.
- Спецификация: Стальная сетка (ячейка 350×350 мм, морское цинкование 50 мкм), несущие тросы 14 мм, локальный противоосколочный экран над дыхательной арматурой, бессварные обжимные гильзы, крепление на 4 отдельные стальные стойки.
- Структура бюджета:
- Проектирование и 3D-сканирование: ~0,9 млн руб.
- Материалы и металлокаркас: ~5,2 млн руб.
- Противоосколочные экраны (частично): ~0,8 млн руб.
- Монтажные работы (включая автокран 100 т): ~3,1 млн руб.
- Логистика: ~0,4 млн руб.
- Ориентировочный бюджет: от 8 до 14 млн рублей.
Пример 2: Защита группы из 5 резервуаров РВС-10000 (Сибирский регион)
- Характеристики: Группа из 5 резервуаров в едином обваловании. Общая площадь сплошного верхнего защитного шатра — 7 000 м².
- Условия: III ветровой / IV снеговой район (усиленные снеговые и ветровые нагрузки). Монтаж в технологические ночные окна.
- Спецификация: Серийные модули 100×50 м, усиленные несущие тросы 14 мм (разрывная прочность 113,5 кН), сплошные противоосколочные экраны над всей площадью, промышленные демпферы.
- Структура бюджета:
- Проектирование и экспертиза ПБ: ~2,5 млн руб.
- Материалы и несущий каркас: ~28,0 млн руб.
- Противоосколочные экраны (сплошные): ~8,5 млн руб.
- Монтаж и высотные работы (2 тяжелых крана, промальп): ~16,0 млн руб.
- Логистика и спецтехника: ~3,0 млн руб.
- Ориентировочный бюджет: от 50 до 80 млн рублей.
Пример 3: Защита 2 резервуаров чистой воды (Южный регион)
- Характеристики: Резервуары водоканала, общая площадь перекрытия 800 м², высота 10 м.
- Условия: I ветровой / I снеговой район. Санитарно-защитная зона.
- Спецификация: Стальная сетка с цинковым покрытием, тросовый каркас 12 мм, экологические и санитарные сертификаты на материалы, крепление за существующие железобетонные стены.
- Структура бюджета:
- Проектирование: ~0,4 млн руб.
- Материалы и крепления: ~2,3 млн руб.
- Монтажные работы: ~1,5 млн руб.
- Логистика: ~0,3 млн руб.
- Ориентировочный бюджет: от 4 до 7 млн рублей.
Как сэкономить без потери качества
Оптимизация сметы должна быть технически обоснованной. Попытка сэкономить на диаметре несущего троса или толщине цинкового покрытия приведет к обрушению конструкции под первым зимним снегопадом.
Вот 7 рабочих способов разумной экономии:
- Выбирайте типовые модули: Использование стандартных серийных секций завода-изготовителя вместо индивидуальной раскройки дает до 20% экономии на материале.
- Используйте существующие конструкции: Запрессуйте анкеры в существующие бетонные основания и железобетонное обвалование — это исключит из сметы затраты на заливку новых фундаментов.
- Локализуйте противоосколочные экраны: Не закрывайте экраном все 100% площади. Защищайте только дыхательную арматуру и критические узлы — экономия от 10% до 30% на данном компоненте.
- Заказывайте монтаж в сезон: Проведение работ в теплое время года (с мая по октябрь) позволяет избежать зимних подорожаний, затрат на прогрев и актированные дни (экономия 10 — 15%).
- Применяйте бессварные соединения: Обжимные гильзы и талрепы монтируются значительно быстрее сварки и не требуют затрат на обеспечение пожарной безопасности на НПЗ.
- Выбирайте проверенных поставщиков: Закупка комплектов заводской готовности напрямую исключает наценки посредников и гарантирует прохождение технадзора.
- Планируйте обслуживание: Регулярная подтяжка тросов предотвращает усталостный износ металла от ветрового резонанса и сохраняет гарантию.
Сравнение стоимости разных типов защиты
При выборе технического решения важно оценивать не только первоначальные капитальные затраты (CAPEX), но и эксплуатационные расходы на горизонте 10 — 20 лет (OPEX).
| Тип защиты | Стоимость материалов | Стоимость монтажа | Итоговая цена | Срок службы |
|---|---|---|---|---|
| Стальная сетка (морское цинкование 45 — 50 мкм) | Средняя | Средняя | Оптимальная | 20+ лет (не требует покраски) |
| Стальная сетка (обычная оцинковка) | Низкая | Средняя | Дешевле на 15 — 20% | 5 — 7 лет (требует скорой замены из-за коррозии) |
| Полиамидная сетка | Средняя | Средняя | Средняя | 10 — 15 лет (боится огня и УФ) |
| Комбинированная (сталь + полиамид) | Высокая | Высокая | Выше на 20 — 30% | 20+ лет (универсальность для спецзон) |
Прозрачная цена — основа правильного решения
Защита резервуарного парка от БПЛА — это комплексное инженерно-техническое сооружение, где итоговая цена формируется из множества взаимосвязанных компонентов: материалов, проектирования, монтажа, логистики и технического сопровождения. Прозрачная структура бюджета позволяет менеджменту принимать взвешенные инвестиционные решения и грамотно оптимизировать затраты без ущерба для прочности.
Инвестиции в такие решения, как морское цинкование, локальные противоосколочные экраны и бессварной монтаж — это прямые вложения в надежность, которые окупаются предотвращением катастрофических убытков от вероятных атак.
Базовые технические стандарты заводской системы:
- Типовые модули полотен: 100×50 м, 50×40 м, 45×35 м, 25×25 м;
- Силовой трос: диаметр 14 мм, разрывная прочность 113,5 кН;
- Стандартная ячейка: 350×350 мм (оптимальный баланс парусности и улавливания);
- Антикоррозийное покрытие: морское цинкование 45 — 50 мкм по ГОСТ;
- Комплектация: возможность интеграции локальных противоосколочных экранов и бессварных обжимных гильз.
Все цены в статье указаны как примерные. Окончательная стоимость определяется после выезда инженера на объект, проведения замеров и расчёта нагрузок с учётом конкретных условий вашего предприятия. Точную смету вы можете получить, оставив заявку на расчёт — специалисты подготовят детальное коммерческое предложение под ваш бюджет и требования.
Для того чтобы получить детальный сметный расчет под параметры вашего предприятия с учетом ветрового и снегового района, а также согласовать выезд инженеров для проведения 3D-сканирования, перейдите на страницу контактов и отправьте заявку. Специалисты нашего инженерного центра подготовят детальную калькуляцию и предложат оптимальное решение под ваш бюджет.
