Категорирование объектов топливно-энергетического комплекса определяет нормативный объем инженерных средств антитеррористической защиты. В статье детально раскрыта методология моделирования зон поражения по худшему сценарию (Worst-Case Scenario), работа межведомственной комиссии и матрицы защитных мер по ПП РФ № 458/993. Юристы и инженеры компании X Pautina анализируют процедуру стресс-аудита и валидации тросовых сетей для успешного согласования паспорта безопасности.
Зачем нужно категорирование объектов ТЭК
Федеральный закон № 256-ФЗ обязывает субъекты ТЭК обеспечивать защищенность производственной инфраструктуры от актов незаконного вмешательства. Присвоение категории опасности служит юридической базой для определения обязательного бюджета на безопасность предприятия. Нарушение установленных регламентов влечет крупные административные штрафы и персональную уголовную ответственность руководства.
- Дифференциация требований: установление жесткости инженерных барьеров в зависимости от тяжести потенциальных последствий теракта.
- Легитимация CAPEX: нормативное обоснование инвестиций в пассивные сетчатые купола и средства радиоэлектронной борьбы.
- Административная ответственность: наложение штрафов по ст. 20.30 КоАП РФ в размере от 100 000 до 500 000 рублей за невыполнение требований.
- Обязательный статус паспорта: отсутствие актуализированного паспорта безопасности блокирует получение лицензий Ростехнадзора.
Процедура категорирования переводит вопросы антитеррористической защиты из плоскости рекомендаций в статус императивных норм закона.
Методология расчёта зон поражения и потенциального ущерба
Расчет категории строится на моделировании наиболее тяжелых последствий атаки по принципу худшего сценария (Worst-Case Scenario). В расчет закладывается одновременное разрушение ключевых емкостей с топливом или технологических установок под давлением. Математический аппарат базируется на отраслевых методиках МЧС и стандартах промышленной безопасности ГОСТ Р 12.3.047-2012.
Ударная волна и тепловое излучение
Детонация боевой части дрона и последующий объемный взрыв паров нефтепродуктов формируют две основные зоны поражения. Проектировщик рассчитывает радиусы избыточного давления во фронте воздушной волны и интенсивность теплового потока.

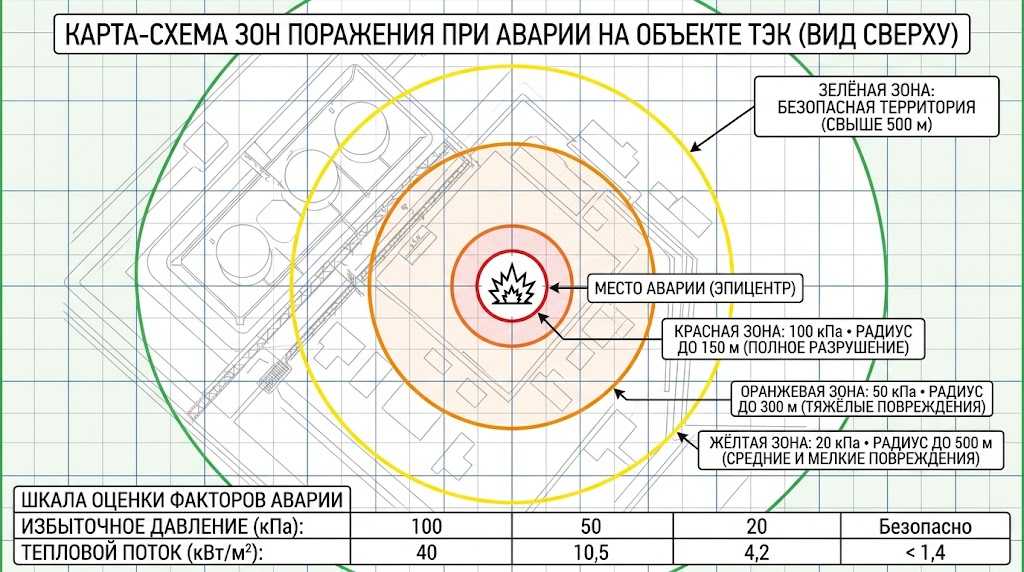

Таблица критериев зон физического поражения:
| Поражающий фактор ЧС | Нормативный диапазон значений | Степень разрушения оборудования и последствия для персонала |
|---|---|---|
| Избыточное давление (ΔPф) | 10–20 кПа | Легкие повреждения конструкций, остекления, временная потеря трудоспособности |
| Избыточное давление (ΔPф) | 30–50 кПа | Средние разрушения оборудования, деформация резервуаров, контузии персонала |
| Избыточное давление (ΔPф) | 70–100 кПа | Полный снос технологических эстакад, разрыв обечаек РВС, смертельные травмы |
| Тепловое излучение (q) | 1.2–2.8 кВт/м² | Безопасная зона для человека при длительном воздействии, сохранение ЛКП |
| Тепловое излучение (q) | 4.2–7.0 кВт/м² | Воспламенение древесины и кабелей, ожоги второй степени за 10–20 секунд |
| Тепловое излучение (q) | 10.5 кВт/м² и более | Мгновенное воспламенение паров нефтепродуктов, потеря прочности стали |
Ориентировочные радиусы зон поражения:
| Сценарий | Радиус зоны | Последствия |
|---|---|---|
| Разрыв РВС-5000 | 50–100 м | Полное разрушение в радиусе 30 м |
| Разрыв РВС-20000 | 100–200 м | Полное разрушение в радиусе 60 м |
| Взрыв СУГ | 200–400 м | Огненный шар, тепловое излучение |
Зоны безвозвратных и санитарных потерь персонала
Число пострадавших среди сменного персонала и жителей прилегающих районов выступает главным классификационным критерием. Расчет учитывает как прямую летальность от взрыва, так и токсические поражения продуктами горения.
- Безвозвратные потери: летальный исход на месте.
- Санитарные потери: травмы, ожоги, отравления.
- Порог высокой категории: > 50 человек.
- Порог средней категории: 10–50 человек.
- Порог низкой категории: < 10 человек.
Материальный ущерб и вторичный ущерб потребителям
Оценка прямого ущерба включает стоимость восстановительного ремонта аппаратов и потерю товарных объемов нефти. Вторичный ущерб оценивает недоотпуск электроэнергии, тепла и нефтепродуктов в смежные отрасли экономики.
Пороги ущерба по категориям:
| Категория | Материальный ущерб | Масштаб ЧС |
|---|---|---|
| Высокая | > 50 млн руб. | Федеральный |
| Средняя | 10–50 млн руб. | Региональный |
| Низкая | < 10 млн руб. | Локальный |
Моделирование зон поражения объективно обосновывает категорию объекта и необходимость снижения рисков механическими барьерами.
Структура эшелонированной защиты и отражение комбинированных ударов описаны в аналитическом обзоре защиты НПЗ от дронов в России: вызовы и решения.
Порядок работы межведомственной комиссии по категорированию
Обследование объекта ТЭК осуществляется специально созываемой межведомственной комиссией на территории предприятия. Результаты работы комиссии фиксируются в акте категорирования, подлежащем строгому согласованию всеми ведомствами. Процедура регламентируется постановлениями Правительства РФ № 458, 459 и 993.
Состав межведомственной комиссии
Комиссия формируется приказом руководителя субъекта ТЭК и включает представителей силовых и надзорных структур. Каждый участник комиссии наделен правом вето при несоответствии предложенных мер защиты реальным угрозам.
- Председатель комиссии: заместитель генерального директора по безопасности или главный инженер предприятия.
- Представители Росгвардии: контроль соблюдения требований антитеррористической защищенности и физической охраны.
- Представители ФСБ России: оценка уязвимости объекта к террористическим актам и диверсионным атакам БПЛА.
- Представители МЧС России: верификация зон поражения, пожарной безопасности и гражданской обороны.
- Представители Ростехнадзора: аудит соблюдения норм промышленной безопасности опасных производственных объектов (ФЗ-116).
Сроки созыва комиссии:
| Этап | Срок |
|---|---|
| Созыв комиссии | 30 дней после ввода объекта |
| Обследование | 10–20 рабочих дней |
| Оформление акта | 10–20 рабочих дней |
| Согласование | до 30 дней |
Сроки обследования, утверждения и планового пересмотра
Разработка и подписание акта категорирования занимает от 30 до 60 рабочих дней с момента начала работы комиссии. Плановый пересмотр присвоенной категории опасности проводится в обязательном порядке не реже одного раза в 5 лет.
Конфликтные зоны и оформление протокола разногласий
Разногласия между ведомствами часто возникают из-за стремления контролеров завысить категорию и расширить состав мер. При отсутствии консенсуса составляется мотивированный протокол разногласий с проведением повторной экспертизы расчетов.
Грамотная аргументация расчетов зон поражения позволяет предприятию отстоять реальную, а не завышенную категорию.
Матрица обязательных инженерно-технических мер защиты по категориям
Категория опасности (высокая, средняя, низкая) прямо диктует состав обязательных инженерно-технических средств охраны (ИТСО). В условиях растущих воздушных угроз надзорные органы требуют безусловного внедрения противотаранных и противоосколочных куполов. Соблюдение требований СП 542.1325800.2024 становится стандартом оборудования уязвимых технологических узлов.

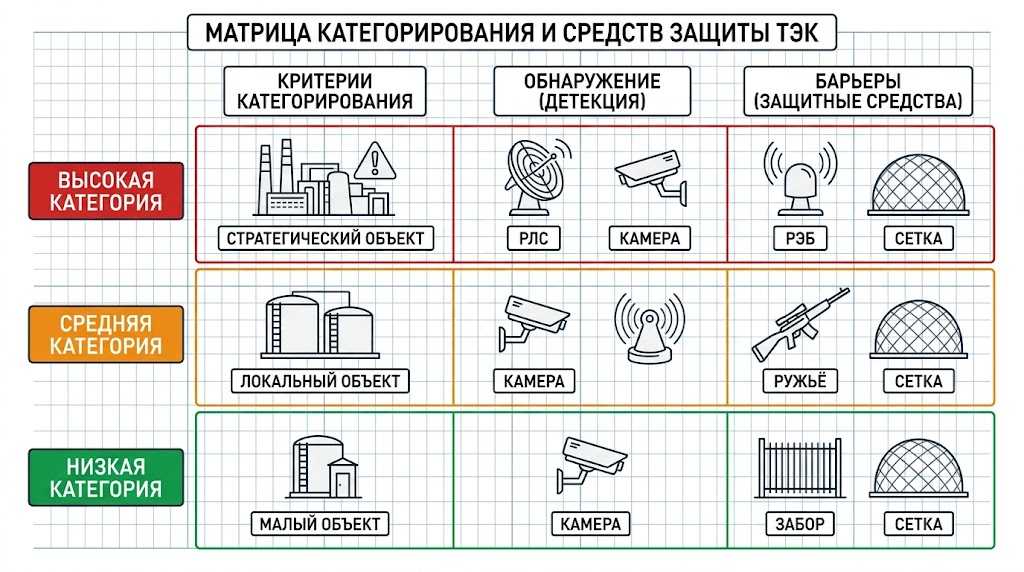

Таблица обязательных мер защиты в зависимости от категории:
| Категория объекта ТЭК | Критерии последствий ЧС | Комплекс обнаружения и радиоподавления | Обязательные пассивные физические барьеры |
|---|---|---|---|
| Высокая категория | Пострадавшие > 50 чел., ущерб > 50 млн руб., ЧС федерального масштаба | РЛС кругового обзора + радиочастотные сканеры + автоматический комплекс РЭБ | Стационарные тросовые сети (14 мм, 113,5 кН) + противоосколочные экраны + интеграция с ПАЗ |
| Средняя категория | Пострадавшие 10–50 чел., ущерб 10–50 млн руб., ЧС регионального уровня | Секторальное радиочастотное обнаружение + направленные комплексы подавления | Защитные сетки 350×350 мм над критическими узлами (клапаны, вводы) с зазором stand-off |
| Низкая категория | Пострадавшие < 10 чел., ущерб < 10 млн руб., ЧС локального характера | Оптико-электронные камеры + ручные антидроновые ружья для мобильных постов | Базовые механические козырьки и защитные жалюзи технологических проемов |
Диапазоны РЭБ для высокой категории:
| Диапазон | Назначение |
|---|---|
| 433 МГц | Управление, телеметрия |
| 868–915 МГц | Управление |
| 1.2 ГГц | Видеолинк |
| 1.5 ГГц | GPS/ГЛОНАСС |
| 2.4 ГГц | Управление, видео |
| 5.8 ГГц | Видеолинк |
Для высокой и средней категорий тросовые сетчатые укрытия являются безальтернативным нормативным требованием.
Физика улавливания дрона полотном, упругая деформация тросов и расчет безопасного зазора (stand-off) подробно изложены в статье о защите НПЗ от дронов сетками.
Паспорт безопасности: разработка, согласование и актуализация
Паспорт безопасности объекта ТЭК является главным документом, аккумулирующим сведения о состоянии защищенности. Документ содержит конфиденциальные сведения об уязвимых точках предприятия и схемах расстановки постов охраны. Нарушение порядка ведения паспорта влечет автоматическое признание объекта незащищенным при проверках прокуратуры.
- Гриф ограничения доступа: документу присваивается гриф секретности либо пометка «Для служебного пользования» (ДСП).
- Сроки составления и согласования: разработка проекта паспорта ведется в течение 30 дней после подписания акта категорирования.
- Круг согласующих инстанций: обязательное утверждение руководителями территориальных управлений Росгвардии и ФСБ.
- Оперативная актуализация: внесение изменений в течение 30 дней после реконструкции, техперевооружения или монтажа сеток.

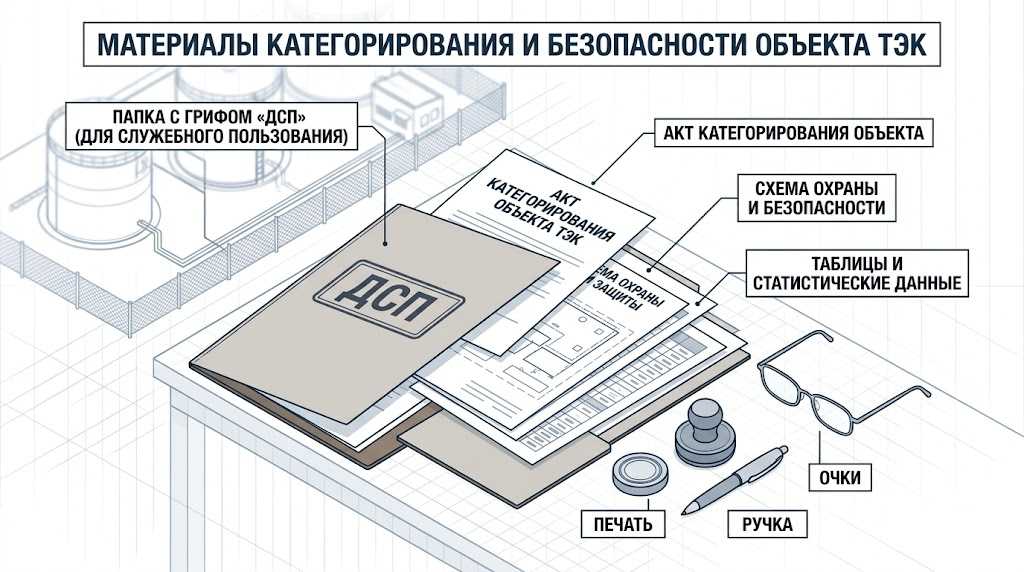

Структура паспорта безопасности:
| Раздел | Содержание |
|---|---|
| 1 | Общие сведения об объекте |
| 2 | Категория опасности |
| 3 | Схема охраны и ИТСО |
| 4 | Мероприятия при ЧС |
| 5 | Приложения (акты, схемы) |
Своевременное внесение защитных сеток в паспорт подтверждает выполнение предприятием предписаний надзорных органов.
Порядок прохождения экспертизы промышленной безопасности и чек-лист для ГИПа детально представлены в пошаговом руководстве по защите объектов.
Валидация мер защиты и стресс-аудит проектных решений
Формального наличия сетки недостаточно для снятия замечаний межведомственной комиссии при проверках. Установленные инженерные конструкции должны иметь документально подтвержденную удерживающую способность. Процедура стресс-аудита подтверждает, что примененные материалы соответствуют расчетным динамическим нагрузкам.
- Заводские паспорта на канаты по ГОСТ: подтверждение предела прочности тросов на разрыв (не менее 113,5 кН для вторичной сети 14 мм).
- Протоколы статических и динамических испытаний: акты натурных тестов полотна на поглощение энергии удара дрона на скорости 100+ км/ч.
- Экспертное заключение ЭПБ: регистрация изменений в Обосновании безопасности ОПО в территориальном органе Ростехнадзора.
- Акт комплексных испытаний: верификация совместной работы датчиков натяжения сеток с системой бессварного заземления (переходное сопротивление ≤ 0.05 Ом).
Перечень документов для валидации:
| Документ | Что подтверждает |
|---|---|
| Паспорт на трос | Прочность 113,5 кН |
| Протокол испытаний | Улавливание 100+ км/ч |
| Заключение ЭПБ | Легитимность изменений |
| Акт заземления | ≤ 0.05 Ом |
Полный комплект верификационных документов гарантирует успешную сдачу объекта любой инспекционной комиссии.
Часто задаваемые вопросы (FAQ)
В какой срок необходимо провести категорирование нового объекта ТЭК?
Процедура категорирования инициируется не позднее чем через 30 дней со дня ввода объекта в эксплуатацию и завершается оформлением паспорта в течение 6 месяцев.
Освобождает ли установка мощной системы РЭБ от монтажа защитных сеток?
Нет, для объектов высокой категории нормативные акты требуют сочетания активных радиоэлектронных средств и пассивных механических барьеров, поскольку дроны используют автономную навигацию.
Кто несет персональную ответственность за нарушение сроков актуализации паспорта безопасности?
Ответственность возлагается лично на генерального директора и заместителя руководителя по безопасности в рамках ст. 20.30 КоАП РФ и ст. 217.1 УК РФ.
Как часто пересматривается категория опасности предприятия?
Плановый пересмотр категории проводится каждые 5 лет, а внеплановый — в течение 30 дней после масштабной реконструкции или изменения технологических параметров ОПО.
Можно ли оспорить требования комиссии, если они требуют избыточных затрат на защиту?
Да, предприятие имеет право составить протокол разногласий и привлечь независимую экспертную организацию для перерасчета зон поражения методом моделирования.
Считается ли сетчатый купол основанием для снижения категории опасности объекта?
Установка сертифицированного купола исключает сценарий мгновенного полного разрушения емкости, что позволяет официально уменьшить расчетные радиусы зон поражения персонала.
Нормативно-инженерное сопровождение категорирования объектов ТЭК
Соответствие нормам 256-ФЗ требует слаженной совместной работы расчетных инженеров и специалистов по безопасности. Эксперты XPautina подготовят доказательную базу для межведомственной комиссии, проведут моделирование зон поражения и спроектируют легитимный барьер по СП 542.1325800.2024. Оставьте заявку на аудит категорирования и расчет защитных сооружений через страницу контактов компании.
