Статья систематизирует материаловедческие, прочностные и геометрические характеристики стальных полотен для защиты промышленных объектов (stand-off) от атак БПЛА. Закупка дешёвой строительной рабицы или низкоуглеродистой сварной конструкции приводит к мгновенному пробою защитного контура и ускоренной коррозии в агрессивной среде завода. Материал поможет ГИПам, специалистам МТО и инженерам входного контроля правильно выбрать марку сплава, тип плетения и класс цинкования для спецификаций КМ.
Почему металл — основа антидроновой защиты

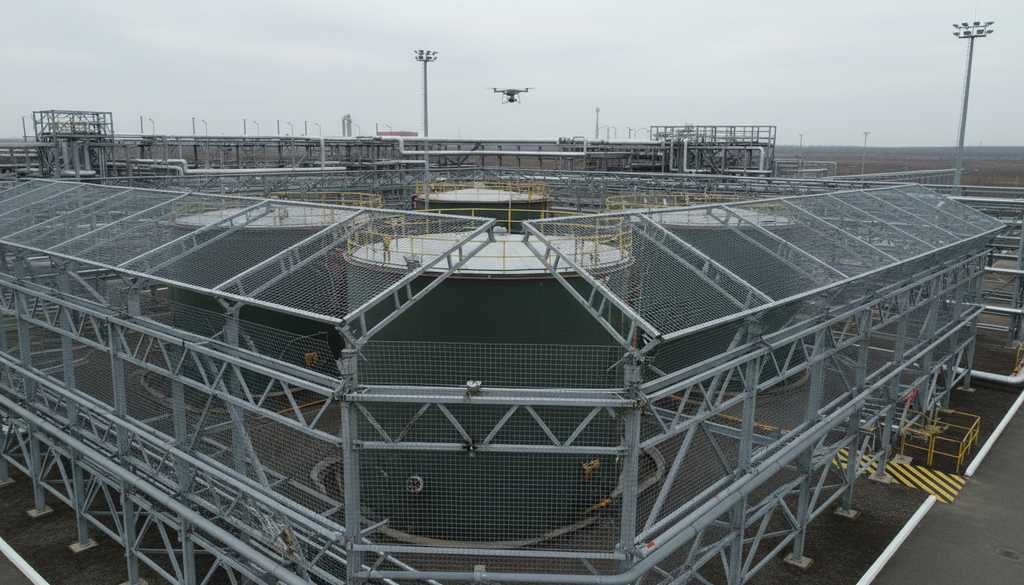

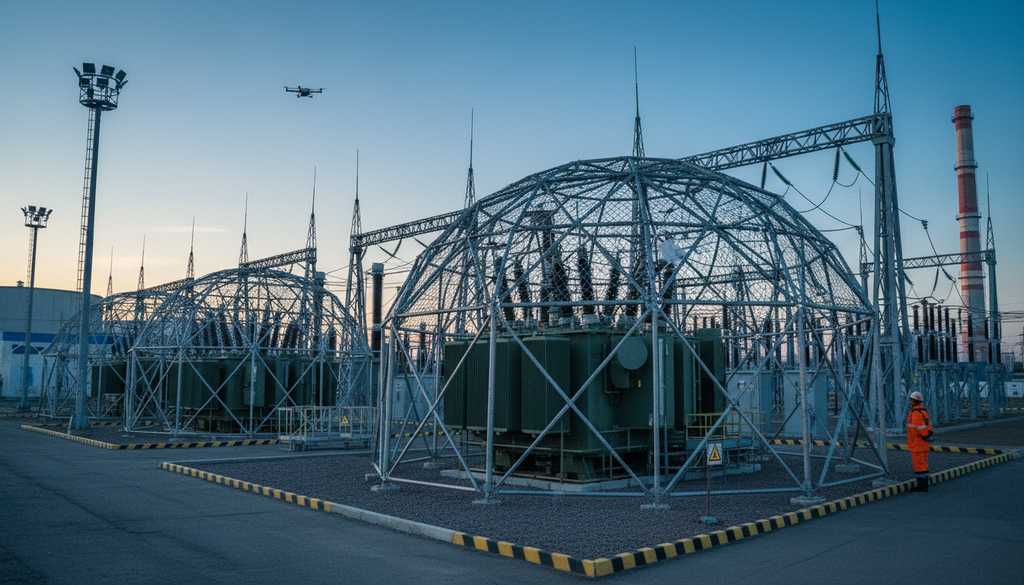

На объектах нефтепереработки и энергетики стальное полотно остаётся безальтернативным материалом для пассивных защитных преград (stand-off). Металл сочетает высокую энергоёмкость при динамическом ударе со стопроцентной пожарной безопасностью в зонах класса В-1а и В-1г. Инженерная компания X Pautina комплектует защитные сооружения высокопрочными стальными конструкциями с подтверждёнными заводскими испытаниями.
Ключевые эксплуатационные преимущества стальных экранов
В отличие от синтетических аналогов, легированный сплав не деградирует под воздействием солнечной радиации, паров углеводородов и открытого пламени. Правильно подобранный металл работает как упругопластический барьер, разрушающий конструктив беспилотника до детонации боевой части.
- Абсолютная негорючесть (группа НГ): полное соответствие жёстким требованиям МЧС для взрывопожароопасных объектов без образования горящего расплава.
- Стойкость к режущим и тепловым факторам: неспособность пропеллеров дрона, острых обтекателей и раскалённых осколков перерезать стальную нить.
- Стабильность механики в мороз и жару: сохранение проектного модуля упругости в температурном диапазоне от -50°C до +60°C без ползучести.
- Прогнозируемый ресурс эксплуатации: срок службы в условиях промышленной атмосферы достигает 25-50 лет при выборе правильной антикоррозийной обработки.
Однако эти преимущества работают только при использовании сертифицированного высокоуглеродистого или нержавеющего проката. Попытка заменить конструкционный сплав бытовым низкоуглеродистым прутком превращает защитный барьер в декорацию.
Металлургические стандарты и марки стали
Способность экрана остановить пикирующий БПЛА массой до 50 кг напрямую зависит от химического состава и структуры заготовки. Для ответственных барьеров безопасности применяется канатный и пружинный металл по ГОСТ 14959, EN 10270-1 и EN 10264. Главный баланс при выборе сплава — сочетание экстремального предела прочности с достаточной пластичностью.
Марки стали и прочность
В спецификациях закладываются высокоуглеродистые марки 60, 70 и 80, прошедшие процедуру патентирования и холодного волочения. Такая обработка формирует мелкозернистую структуру сорбита, обеспечивающую рекордное сопротивление разрыву.
- Временное сопротивление разрыву (σB): для высокопрочных антидроновых полотен показатель варьируется в диапазоне от 1400 до 1960 единиц прочности.
- Условный предел текучести (σy): составляет от 1400 до 1770 единиц, что исключает необратимое провисание экрана от ветровых и гололёдных нагрузок.
- Относительное удлинение (δ5): выдерживается на уровне не менее 6-10% для обеспечения пластической деформации в момент пикового удара.
- Стойкость к скручиванию и перегибам: обязательный контроль числа циклов пластической деформации по стандарту для исключения микротрещин в узлах плетения.
Таблица характеристик:
| Марка / Стандарт | σB | σy | δ5 |
|---|---|---|---|
| 60 (ГОСТ 14959) | 1400–1570 | 1250–1400 | 7–10% |
| 70 (ГОСТ 14959 / EN 10264) | 1570–1770 | 1400–1600 | 6–8% |
| 80 (EN 10270-1 / ISO 17745) | 1770–1960 | 1600–1770 | Не менее 6% |
| 12Х18Н10Т / AISI 316 | 600–950 | 450–750 | 15–25% |
Пример плавки:
| Параметр | Значение |
|---|---|
| Плавка | №1247 |
| Сплав | 70 |
| σB | 1650 |
| δ5 | 7% |
Микролегирование и хладостойкость
Обычный углеродистый металл на сильном морозе приобретает хрупкость и лопается при резком динамическом ударе как стекло. Чтобы защитить северные объекты ТЭК от зимних атак, металлурги вводят в расплав легирующие присадки.
- Микролегирование ванадием и кремнием: измельчение зерна аустенита и повышение упругих свойств нити без потери свариваемости и пластичности.
- Порог хладноломкости при -50°C: обязательное сохранение ударной вязкости (KCU не менее 30 Дж/см²) при экстремальных отрицательных температурах.
- Термомеханическая стабилизация: снятие внутренних остаточных напряжений после свивки, предотвращающее самопроизвольное расплетение и хрупкий излом.
Таким образом, покупка экрана без анализа сертификата плавки несёт критический риск разрушения защиты в первую же зиму. Прочностные показатели закладываются напрямую в математическую модель гашения импульса удара.
О том, как предел текучести и модуль упругости работают в формулах нелинейной динамики, читайте в статье про инженерные расчёты и поглощение энергии.
Плетение и топология полотна
Геометрия переплетения нитей определяет механику распределения ударной волны по всей площади защитного экрана. В промышленном строительстве применяют четыре базовых типа: кольчужное, двойного кручения, ромбическое и сварное. Каждая топология имеет свой предел прочности, удельную массу и специфику поведения при локальном надрыве.

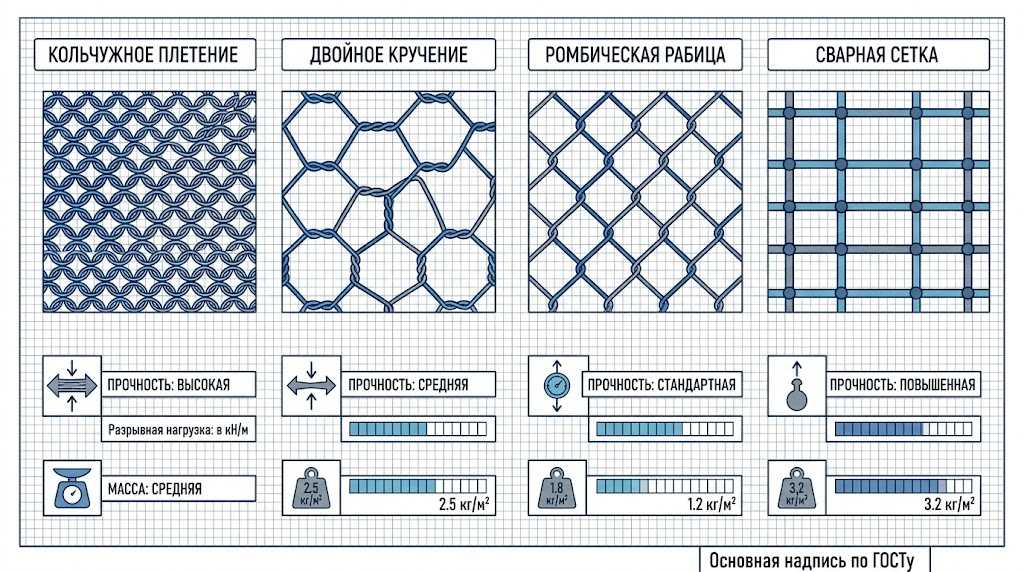

Кольчужное vs двойное кручение vs Рабица vs сварная
Выбор типа плетения зависит от расчётной кинетической энергии БПЛА и допустимой весовой нагрузки на несущие мачты. Для тяжёлых ударных дронов применяют кольчужные барьеры, а для защиты от лёгких FPV-коптеров — гексагональные и ромбические системы.
- Кольчужное полотно (Ring Mesh по ISO 17745): система переплетённых колец из высокопрочного металла (1770-1960), гасящая экстремальные удары за счёт изгиба и трения звеньев.
- Двойное кручение (ГОСТ Р 51285 / ГОСТ 52748): шестигранный просвет с двойной скруткой (450-550), блокирующий распускание экрана при перебитии нити.
- Кручёная ромбическая (Рабица по ГОСТ 5336): классическое подвижное плетение из среднеуглеродистого сплава (600-900) с высокой эластичностью, но риском расплетения.
- Сварная конструкция (ГОСТ 23279): жёсткая решётка с точечной сваркой перпендикулярных прутков (500-650), склонная к хрупкому разрушению сварных узлов при динамическом ударе.
Сравнительная таблица:
| Тип | Стандарт | σB | Масса 1 м² |
|---|---|---|---|
| Кольчужное (Ring Mesh) | ISO 17745 / ТУ | 1770–1960 | 3.2–5.5 кг/м² |
| Двойное кручение | ГОСТ Р 51285 / 52748 | 450–550 | 1.4–2.2 кг/м² |
| Ромбическая (Рабица) | ГОСТ 5336 (спецзаказ) | 600–900 | 2.0–3.0 кг/м² |
| Сварная дорожная | ГОСТ 23279 | 500–650 | 2.5–4.0 кг/м² |
Живучесть при разрыве
При контакте с кумулятивной воронкой или вращающимся винтом дрона отдельные нити неизбежно получают повреждения. Критическое требование к топологии — сохранение целостности экрана при локальном перебитии одного или нескольких звеньев.
- Эффект «стрелки на чулке» у обычной Рабицы: выпадение одной перебитой спирали приводит к полному разделению ромбического экрана на две части под собственным весом.
- Блокировка разрыва в двойном кручении: полутора-двукратная скрутка соседних нитей надёжно запирает дефект внутри одного шестигранного звена.
- Коэффициент диссипации энергии до 30%: рассеивание почти трети кинетического импульса БПЛА за счёт внутреннего трения и смещения узлов в кольчужных и плетёных структурах.
Пример разрыва:
| Тип | Разрыв | Последствие |
|---|---|---|
| Рабица | 1 нить | Расплетение 2 м |
| Двойное кручение | 1 нить | Локально 1 звено |
| Кольчуга | 1 кольцо | Без потерь |
Таким образом, жёсткие сварные конструкции и дешёвая бытовая рабица категорически не подходят для перехвата скоростных целей. Максимальную живучесть обеспечивают кольчужные экраны и гексагональные полотна двойного кручения.
Подробную механику взаимодействия геометрии звена с обтекателем и взрывателем боеприпаса смотрите в базовом разборе про защиту НПЗ от дронов сетками.
Антикоррозионная защита в агрессивных средах
Воздушная среда нефтеперерабатывающих и химических заводов насыщена сероводородом, диоксидом серы, парами кислот и солями. Обычный чёрный или слабооцинкованный металл диаметром 3 мм в таких условиях теряет до трети сечения за 2-3 года. Коррозионный износ незаметно снижает разрывное усилие экрана, что приведёт к пробою в момент атаки.
Категории коррозии C4, C5
Проектировщики выбирают тип защитного слоя строго на основании категории коррозионной активности атмосферы по ГОСТ ISO 9223. Большинство открытых технологических установок ТЭК и прибрежных терминалов относится к экстремальным классам агрессивности.
- Категория C4 (высокая агрессивность): промышленные зоны с умеренным содержанием сернистых газов и градирнями, где тонкий слой сходит за 1-2 сезона.
- Категория C5 (очень высокая промышленная и морская): площадки установок гидроочистки, коксования, производства серы и морские нефтеналивные терминалы.
- Язвенная и межкристаллитная коррозия под напряжением: ускоренное растрескивание натянутых нитей в точках контакта узлов плетения, где скапливается кислотный конденсат.

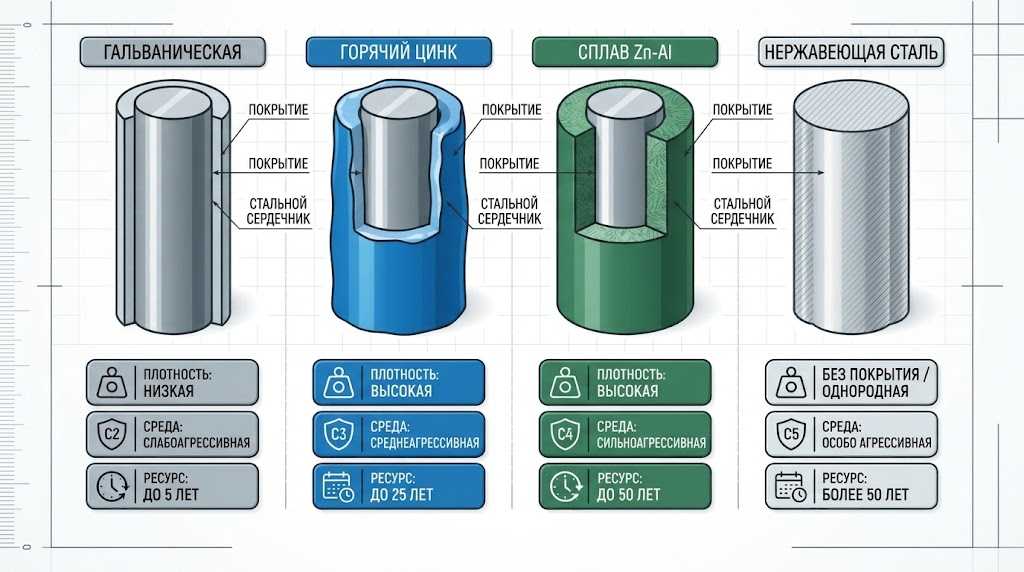

Гальваника vs горячий цинк vs Zn-Al
Чтобы обеспечить нормативный срок службы от 25 лет, на сердечник наносят толстослойные металлические или сплавные слои. В особо агрессивных зонах (C5) единственным надёжным решением становится переход на аустенитные нержавеющие сплавы.
- Гальваническая обработка (20-40 г/м²): декоративный электролитический слой, который полностью разрушается на заводе за 12-18 месяцев и запрещён для ОПО.
- Горячее цинкование по ГОСТ 9.307 (от 240 до 350 г/м²): погружение в расплав с формированием барьерного слоя толщиной не менее 30-45 мкм.
- Сплавные системы Zn-Al (Galfan / Zn90Al10 / Безальпласт): эвтектика цинка (90-95%) и алюминия (5-10%), повышающая стойкость в 3-5 раз по сравнению с чистым цинком.
- Нержавеющие сплавы (AISI 316 / 12Х18Н10Т): легированные хромом, никелем и молибденом полотна для зон прямого выброса агрессивных паров и морского климата.
Сравнительная таблица:
| Тип обработки | Плотность / Толщина | Категория | Ресурс |
|---|---|---|---|
| Гальваника | 20–40 г/м² (3–6 мкм) | C1–C2 | 1–2 года (неприменимо) |
| Горячее цинкование | 240–350 г/м² (30–45 мкм) | C3–C4 | 10–15 лет |
| Zn-Al (Galfan) | 250–300 г/м² | C4–C5 | 25–35 лет |
| Нержавеющий сплав | Сквозное легирование | C5-I / C5-M | > 50 лет |
Пример износа:
| Обработка | Среда | Потеря |
|---|---|---|
| Гальваника | НПЗ | 100% за 1 год |
| Горячий цинк | НПЗ | 30% за 15 лет |
| Galfan | НПЗ | 10% за 25 лет |
Экономия на классе обработки при закупке приведёт к необходимости полной замены экрана на высоте уже через три года. В технических заданиях для объектов ТЭК необходимо жёстко фиксировать плотность слоя не ниже 240 г/м² или применение сплава галфан (Galfan).
Типоразмеры и физико-механические параметры
Выбор калибра и шага представляет собой сложный инженерный компромисс между прочностью и аэродинамикой. Слишком мелкий и толстый экран создаст гигантскую парусность, которая повалит несущие мачты при первом же урагане с ледяным дождём. Слишком крупный просвет пропустит малогабаритный FPV-дрон или позволит сработать головному взрывателю боеприпаса.
Баланс калибра, шага и парусности
Оптимальная геометрия антидронового экрана подбирается под габариты расчётных целей из Модели угроз предприятия. Параметры полотна напрямую определяют нагрузки на фундаменты в разделе Конструктивных решений (КР).
- Калибр стального прутка (2,0 — 3,8 мм): базовый рабочий диапазон, где диаметр 3,0 мм выдерживает разрывное усилие отдельной нити не менее 12,5 кН.
- Калиброванный шаг просвета (40×40, 50×50, 65×65 мм): размер в свету, гарантирующий надёжный захват фюзеляжа и обтекателя кумулятивной гранаты типа ПГ-7В (калибр 85 мм).
- Удельная поверхностная масса (1,8 — 4,5 кг/м²): вес квадратного метра, формирующий постоянную вертикальную нагрузку на силовые ванты и оголовки колонн.
- Коэффициент затенения и парусности (cx = 0,25 — 0,42): аэродинамическое сопротивление чистого и обледеневшего экрана (затенение 0,18-0,25), критическое для расчёта ветрового давления по СП 20.13330.

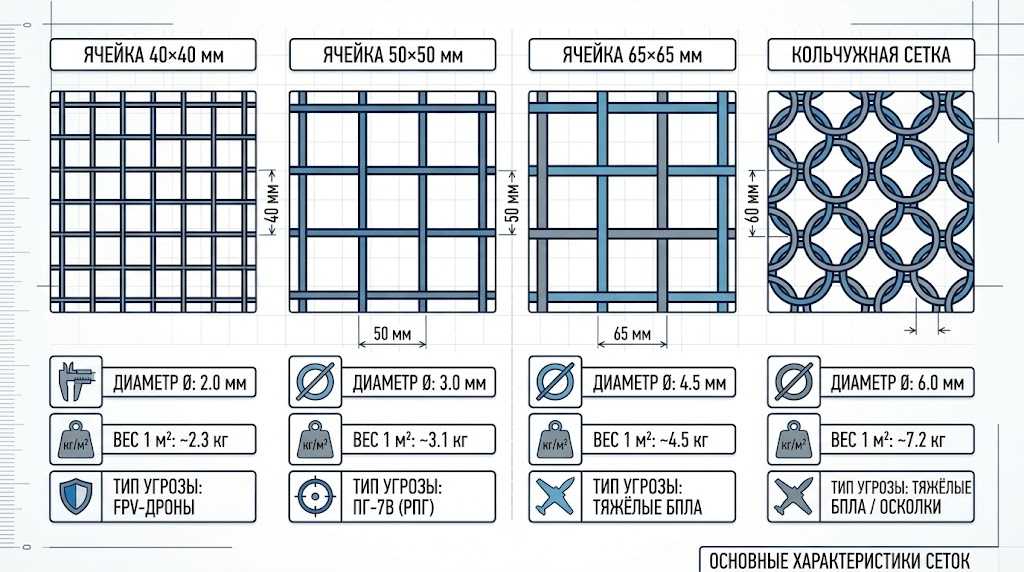

Таблица типоразмеров:
| Просвет | Диаметр | Вес 1 м² | Назначение |
|---|---|---|---|
| 40×40 мм | 2.0–2.5 мм | 1.8–2.6 кг/м² | FPV, сбросы ВОГ |
| 50×50 мм | 2.5–3.0 мм | 2.2–3.4 кг/м² | ПГ-7В, КЗ-6, средние |
| 65×65 мм | 3.0–3.8 мм | 2.8–4.5 кг/м² | Тяжёлые БПЛА 30–50 кг |
| Кольчуга (100–150 мм) | 3.0–4.0 мм (пучок) | 3.5–5.5 кг/м² | Экстремальные, реакторы |
Пример подбора:
| Угроза | Просвет | Диаметр |
|---|---|---|
| FPV 3 кг | 40×40 мм | 2.0 мм |
| ПГ-7В | 50×50 мм | 3.0 мм |
| Лютый 50 кг | 65×65 мм | 3.8 мм |
Универсальным отраслевым стандартом для защиты резервуаров и ректификационных колонн считается просвет 50×50 мм из прутка 3,0 мм. Такое сочетание обеспечивает надёжный перехват всех типов боеприпасов при умеренной ветровой нагрузке на каркас.
О том, как вес и парусность выбранного экрана влияют на технологию его подъёма и натяжения, читайте в статье про проектирование и монтаж сеток от БПЛА: этапы и нормативы.
Входной контроль и протоколы испытаний
На рынке металлопроката под видом высокопрочных спецконструкций часто поставляют дешёвый фальсификат из низкоуглеродистого сплава Ст3. Визуально отличить металл прочностью 1770 от мягкого бытового прутка 400 на стройплощадке невозможно. Поэтому служба строительного контроля и отдел МТО обязаны проводить жёсткую двухступенчатую приёмку каждой партии.
Документы от завода
Разгрузка рулонов на приобъектный склад запрещена без полного пакета сопроводительной документации от завода-изготовителя. Инженер ПТО сверяет номера партий на бирках с оригиналами заводских протоколов.
- Паспорт качества ОТК и сертификат на плавку: документ с указанием химического состава (ГОСТ 14959), диаметра прутка и фактического предела прочности (σB).
- Сертификат соответствия ГОСТ Р и пожарный сертификат: официальное подтверждение выпуска по ГОСТ/ТУ и принадлежности к группе негорючих материалов (НГ).
- Протоколы заводских механических испытаний: результаты стендовых тестов партии на разрывное усилие нити и поверхностную плотность защитного слоя.
Инструментальный контроль
Бумажные сертификаты не отменяют обязательной инструментальной проверки металла перед выдачей рулонов в монтаж. От каждых 500 м² поступившего экрана отбирается контрольный образец для полевых и лабораторных испытаний.
- Неразрушающий замер толщиномером: проверка толщины защитного слоя магнитным прибором на площадке (показатель должен составлять не менее 30-45 мкм).
- Лабораторное испытание на растяжение (ГОСТ 10446): разрыв контрольного образца прутка 3,0 мм в разрывной машине с фиксацией усилия не менее 12,5 кН.
- Проверка сцепления и массы (ГОСТ 13663): гравиметрический тест (стравливание в растворе) для определения веса в г/м² и тест на сгибание вокруг оправки диаметром 2d на отсутствие отслоений.
- Геометрический обмер микрометром: контроль фактического диаметра (допуск не более ± 0,05 мм) и диагоналей просвета в свету.
Пример акта:
| Параметр | Значение |
|---|---|
| Партия | №1247 |
| Диаметр | 3.0 мм |
| Разрыв | 13.2 кН |
| Слой | 42 мкм |
При выявлении несоответствия хотя бы по одному параметру вся партия бракуется и возвращается поставщику за его счёт. Акт входного контроля с приложенными протоколами лаборатории подшивается в итоговую папку исполнительной документации для Ростехнадзора.
В каких случаях вместо тяжёлого металла допустимо заложить синтетические или арамидные волокна, читайте в детальном сравнении металлической, полиамидной и кевларовой сеток.
Часто задаваемые вопросы
Почему для защиты резервуаров и колонн нельзя использовать обычную строительную сетку-рабицу из магазина?
Бытовая рабица плетётся из мягкого низкоуглеродистого сплава (Ст1-Ст3) с прочностью всего 350-450 единиц и тонкой гальваникой. При ударе скоростного дрона такая нить мгновенно рвётся, а из-за эффекта «стрелки на чулке» перебитая спираль приводит к расползанию всего пролёта.
Какая марка и какая прочность нужны для остановки тяжёлого ударного БПЛА самолётного типа?
Для перехвата тяжёлых аппаратов массой 30-50 кг применяются высокоуглеродистые канатные и пружинные марки 70 и 80 по ГОСТ 14959 (или EN 10264). Временное сопротивление разрыву (σB) такой нити должно составлять от 1570 до 1960 единиц, а лучший тип плетения для таких нагрузок — кольчужное полотно (Ring Mesh).
Какое антикоррозионное покрытие выбрать для установки вблизи градирен и цехов сероочистки НПЗ?
Эти зоны относятся к категориям высокой агрессивности C4 и C5 по ГОСТ ISO 9223. Обычное горячее цинкование здесь прослужит меньше расчётного срока, поэтому необходимо закладывать сплав цинка с алюминием (Zn90Al10 / Galfan) плотностью от 250 г/м² или нержавеющий сплав марки AISI 316 (12Х18Н10Т).
Какой размер ячейки металлического экрана считается оптимальным против кумулятивных боеприпасов (ПГ-7В)?
Оптимальный размер просвета в свету составляет 50×50 мм (или 40×40 мм) при диаметре прутка 2,5-3,0 мм. Так как калибр головной части гранаты ПГ-7В равен 85 мм, она гарантированно застревает в просвете 50 мм, что приводит к захвату обтекателя без контакта пьезоэлемента с преградой или разрушению кумулятивной воронки.
Не лопнет ли высокопрочный экран при ударе дрона в сорокаградусный мороз?
Качественное полотно из микролегированного ванадием и кремнием сплава сохраняет пластичность и ударную вязкость (KCU ≥ 30 Дж/см²) при температурах до -50°C. Хрупкому разрушению на морозе подвержены только дешёвые суррогаты из кипящих марок и жёсткие сварные арматурные конструкции в точках пережога шва.
Как инженеру на стройплощадке быстро проверить качество оцинковки привезённого экрана без лаборатории?
Первичная проверка проводится поверенным магнитным толщиномером в нескольких точках рулона: толщина слоя горячего цинка должна быть не менее 30-45 мкм. Дополнительно выполняют механический тест на сгибание нити вокруг оправки диаметром в два калибра (2d) — качественный слой не должен трескаться и отслаиваться чешуйками.
