Построение эффективного инженерного барьера невозможно без формализованной и верифицированной модели угроз воздушного нападения. Статья раскрывает классификацию средств поражения, тактические профили атак роями и методологию выявления критических элементов объекта (КЭО). Эксперты по безопасности компании X Pautina описывают алгоритмы стресс-тестирования систем защиты по сценариям Red Teaming и нормам 256-ФЗ.

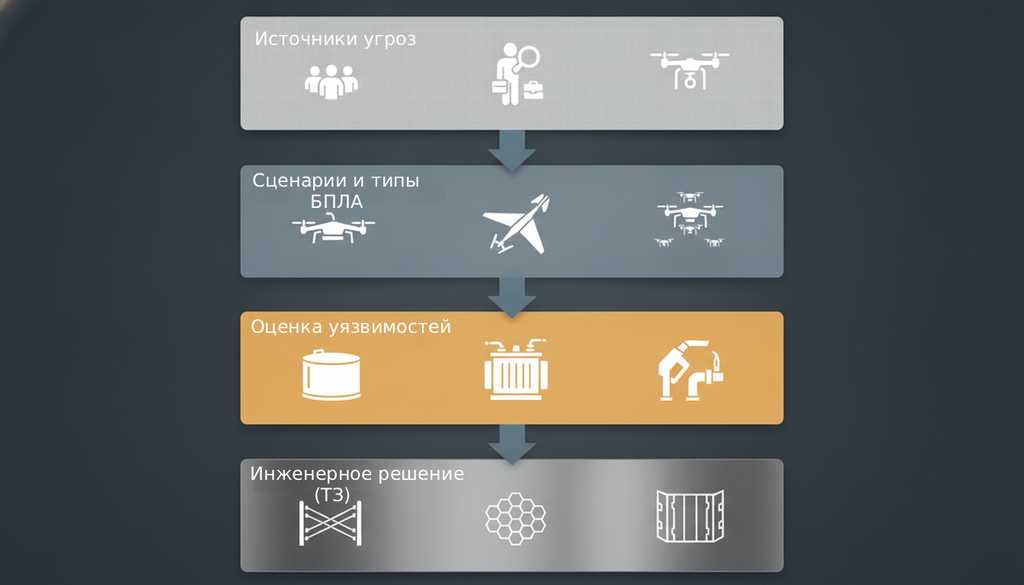

Зачем нужна модель угроз объекту промышленности и ТЭК
Модель угроз служит базовым техническим документом для обоснования инвестиций в физические рубежи безопасности. Без четкой классификации вероятных средств нападения проектировщики рискуют создать избыточную или функционально бесполезную защиту. Документ связывает тактико-технические параметры беспилотников с оценкой уязвимости конкретных производственных аппаратов.
- Обоснование класса энергоемкости: определение расчетной массы, скорости и кинетической энергии ударников для ТЗ на проектирование.
- Легитимация проектных решений: предоставление аргументированного базиса для согласования с Росгвардией, ФСБ и Минэнерго.
- Оптимизация капитальных затрат: отказ от сплошного экранирования всего завода в пользу адресной защиты критических узлов.
- Определение порогов защищенности: расчет требуемой вероятности отражения атаки на уровне Pprot ≥ 0.85–0.95.
Грамотно составленная модель угроз исключает распыление бюджета и задает точные физические критерии для инженеров-конструкторов.
Классификация воздушных средств поражения и тактика их применения
Спектр воздушных угроз непрерывно трансформируется за счет применения композитов и роста дальности полета. Для инженерных расчетов барьеров беспилотные аппараты группируются по массе, типу боевой части и кинетической энергии. Эффективная площадь рассеяния (ЭПР) аппаратов определяет рубежи их обнаружения радиолокационными средствами.

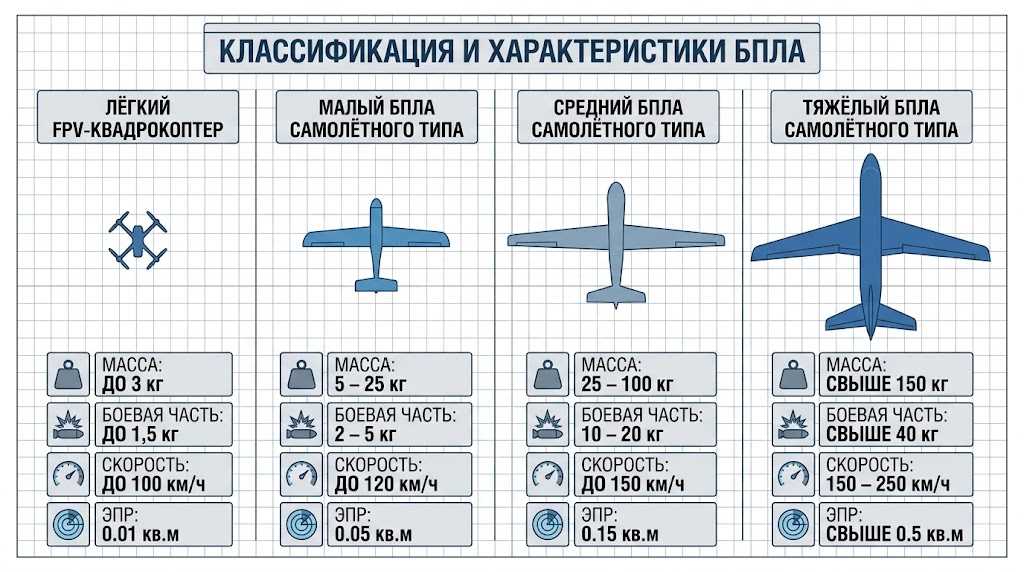

Четыре класса БПЛА и их тактико-технические характеристики (ТТХ)
Классификация разделяет средства поражения от легких коммерческих дронов до тяжелых переоборудованных самолетов. Каждый класс формирует специфический тип разрушающего воздействия на конструкции технологического объекта.
Таблица классификации средств воздушного нападения:
| Класс БПЛА | Характерные примеры | Полная масса | Масса боевой части (БЧ) | Рабочая скорость | ЭПР (м²) | Тип навигации и управления |
|---|---|---|---|---|---|---|
| 1. Микро / FPV | FPV 7–10″, коммерческие квадрокоптеры | 2–5 кг | 1.5–3 кг (ПГ-7В) | 25–40 м/с | 0.01–0.05 | Радиоканалы 433/868 МГц, видео 1.2/5.8 ГГц |
| 2. Тактические | «Горлица», средние коптеры и «крылья» | 10–25 кг | 3–6 кг (осколочно-фугасная) | 30–45 м/с | 0.05–0.1 | Спутниковая навигация (GNSS) + видеоканал |
| 3. Крылатые | «Лютый», «Бобер», дальнобойные БПЛА | 35–80 кг | 15–25 кг (кумулятивно-фугасная) | 35–55 м/с | 0.1–0.15 | Антенны CRPA + БИНС + оптическая навигация DSMAC |
| 4. Стратегические | Переоборудованные легкомоторные (А-22) | 300–650 кг | 80–150 кг (тяжелая фугасная БЧ) | 40–60 м/с | > 0.15 | Автопилот + БИНС + резервный спутниковый контур |

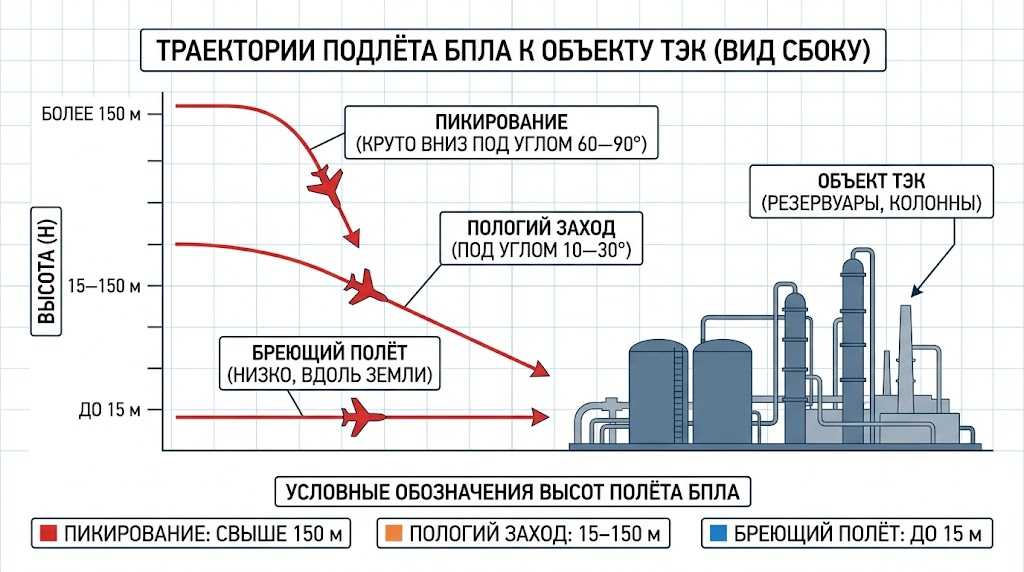

Тактические профили атак и траектории захода
Нарушитель применяет сложные пространственные схемы для преодоления зональной ПВО и локальных средств РЭБ. Профиль захода на объект диктует пространственную ориентацию натяжных сетчатых полотен и мачт.
- Бреющий полет (высота 20–50 м): скрытный подход по руслам рек и оврагам ниже зоны видимости объектовых РЛС.
- Крутое пикирование (угол 60–90°): атака на резервуарные парки сверху для пробития плоских кровель РВС.
- Пологий заход (угол 10–30°): наведение в боковые стенки ректификационных колонн и высоковольтные порталы.
- Роевая атака (групповой налет): одновременный удар 3–7 аппаратов по одному сектору для перегрузки барьера.
- Комбинированная атака: пуск легких дронов-приманок для вскрытия огневых точек с последующим ударом тяжелых БПЛА.
Схема тактических профилей:
| Профиль | Высота | Угол | Цель |
|---|---|---|---|
| Бреющий | 20–50 м | 0–10° | Скрытный подход |
| Пологий | 100–500 м | 10–30° | Боковые стены |
| Пикирование | 500–2000 м | 60–90° | Кровли РВС |
Разнообразие траекторий требует создания пространственных куполов, защищающих объект как от вертикальных, так и от боковых ударов.
Механика поглощения кинетической энергии различных классов дронов и расчет демпфирования изложены в статье об инженерных принципах защиты от БПЛА.
Автономия навигационных контуров и профиль нарушителя
Расчет модели угроз только на подавление радиочастот управления дронами является фатальной проектной ошибкой. Современные ударные платформы третьего и четвертого классов полностью автономны на терминальном участке атаки. Нарушитель системно модернизирует бортовую электронику для преодоления радиоэлектронных заграждений.
Аппаратные комплексы CRPA, БИНС и оптическая коррекция DSMAC/TERCOM
Комплексирование различных физических принципов навигации исключает срыв полетного задания радиопомехами. Беспилотник продолжает управляемый полет даже в условиях подавления всех гражданских частот спутниковой связи.
- Адаптивные антенные решетки CRPA: подавление направленных помех за счет формирования пространственных нулей диаграммы (4/8 каналов).
- Бесплатформенные инерциальные навигационные системы (БИНС): автономное счисление пути по лазерным гироскопам без радиосигналов.
- Оптико-электронная коррекция DSMAC: распознавание рельефа и контрольных ориентиров путем сопоставления снимков камеры с картой.
- Терминальное машинное зрение: нейросетевой захват геометрического силуэта резервуара на последних 300–500 метрах дистанции.
Пояснение навигационных систем:
| Система | Принцип | Уязвимость к РЭБ |
|---|---|---|
| CRPA | Пространственная фильтрация | Низкая |
| БИНС | Инерциальное счисление | Нулевая |
| DSMAC | Оптическая коррекция | Нулевая |
| Машинное зрение | Нейросетевой захват | Нулевая |
Модель и тактический профиль нарушителя
Профиль нарушителя включает диверсионно-разведывательные группы (ДРГ) и регулярные подразделения БАС противника. Атаки планируются на основе спутниковой разведки высокого разрешения с точным знанием координат технологических узлов.
Полная навигационная автономия дронов делает физический перехват сетками безальтернативным рубежом обороны завода.
Методология выявления критических элементов объекта (КЭО)
Полномасштабное закрытие всей заводской территории сетчатыми конструкциями экономически нецелесообразно. Модель угроз опирается на выявление критических технологических элементов, отказ которых останавливает предприятие. Инженерный анализ строится на классических методах теории надежности сложных технологических систем.

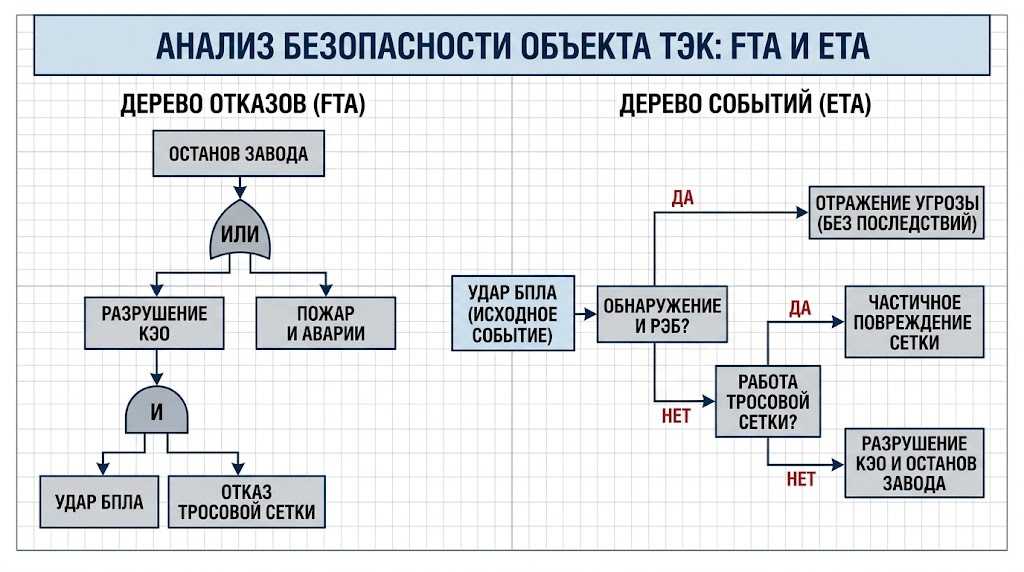

Анализ дерева отказов (FTA) и дерева событий (ETA)
Методология FTA (Fault Tree Analysis) выявляет логическую цепочку причин, приводящих к полному останову производства. Моделирование ETA (Event Tree Analysis) позволяет спрогнозировать сценарии развития аварии после разрушения конкретного узла.
Схема дерева отказов (FTA):
| Уровень | Событие | Последствие |
|---|---|---|
| Верхнее | Останов завода | Полная потеря |
| Среднее | Разрушение КЭО | Каскад |
| Нижнее | Удар БПЛА | Локальный ущерб |
Схема приоритетного зонирования КЭО:
- Установки первичной переработки нефти (ЭЛОУ-АВТ): единичные уникальные колонны, формирующие 100% производственного потока.
- Сферические резервуары парков СУГ: высочайший риск объемного взрыва парогазового облака с радиусом поражения до 1 км.
- Силовые автотрансформаторы ГПП: узлы ввода мощности, повреждение которых обесточивает насосы технологического пожаротушения.
- Узлы компримирования и риформинга водорода: аппараты под высоким давлением с риском детонации водородных смесей.
- Центральные кабельные эстакады КИПиА: артерии управления технологическими блокировками противоаварийной защиты (ПАЗ).
Каскадные аварии и эффект домино (Domino Effect)
Взрыв одного аппарата инициирует вторичные поражающие факторы — разлет осколков и мощное тепловое излучение. Моделирование эффекта домино (Domino Effect) определяет критический радиус разброса фрагментов оборудования.
Пример для НПЗ:
| КЭО | Радиус поражения | Каскад |
|---|---|---|
| РВС-20000 | 200 м | Соседние РВС |
| СУГ | 1 км | Весь парк |
| АВТ | 100 м | Соседние установки |

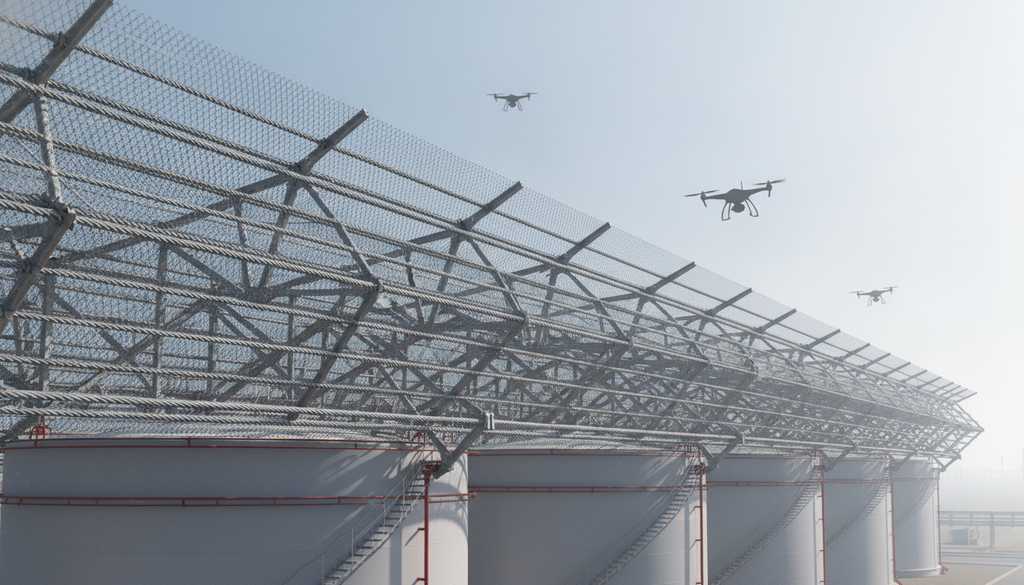

Защита первичного узла сетчатым экраном предотвращает развитие неконтролируемой каскадной катастрофы по всему заводу.
Нормативные критерии зон поражения, расчет избыточного давления и порядок категорирования изложены в статье о категорировании объектов ТЭК при защите от БПЛА.
Нормативно-правовой профиль модели угроз
Формирование модели угроз подчиняется жестким отраслевым регламентам антитеррористической защищенности. Структура документа должна строго отвечать нормам федерального законодательства о безопасности ТЭК. Корректно составленная модель исключает претензии надзорных органов при плановых и внеплановых инспекциях.
- Федеральный закон № 256-ФЗ: базовые требования по защите объектов ТЭК от актов незаконного вмешательства.
- Постановления Правительства РФ № 458, 459, 993: критерии категорирования, правила обследования и паспортизации объектов.
- ГОСТ Р 50776: общие требования к проектированию систем охранной сигнализации и физических барьеров.
- Ведомственные приказы Минэнерго и Росгвардии: методические рекомендации по нейтрализации актуальных воздушных угроз.
Таблица градации вероятностей и расчетных мер:
| Уровень вероятности угрозы | Характеристика оперативной обстановки | Требуемый порог защищенности (Pprot) | Минимальный состав проектных рубежей |
|---|---|---|---|
| Высокая вероятность | Фиксация пролетов и атак БПЛА в радиусе до 300 км | не менее 0.95 | Силовая сеть (14 мм, 113,5 кН) + противоосколочный экран + РЭБ + ПАЗ |
| Средняя вероятность | Расположение объекта в пределах досягаемости дальнобойных БПЛА | не менее 0.90 | Сетчатые купола над ключевыми КЭО с безопасным зазором (stand-off) |
| Низкая вероятность | Глубокие тыловые районы вне оперативного радиуса БАС | не менее 0.85 | Базовые козырьки технологических площадок, мобильные средства подавления |
Пример расчёта вероятности для НПЗ:
| Параметр | Значение |
|---|---|
| Расстояние до зоны БД | 150 км |
| Частота атак | 2 в месяц |
| Уровень | Высокая |
| Pprot | 0.95 |
Юридическая чистота модели угроз обеспечивает ее беспрепятственное утверждение силовыми ведомствами.
Регламент актуализации модели угроз и стресс-тестирование
Модель угроз не является статичным документом — появление новых средств нападения требует ее регулярного пересмотра. Практическая устойчивость барьеров должна подтверждаться регулярными проверками готовности инженерных рубежей. Применение методологии независимого тестирования выявляет слепые зоны до их обнаружения противником.
- Плановый ежегодный пересмотр: обязательная актуализация перечня актуальных угроз не реже 1 раза в год.
- Внеплановая актуализация: немедленный пересмотр модели в течение 30 дней при появлении новых классов БПЛА или инцидентах.
- Учения по методологии Red Teaming: привлечение независимых экспертов для имитации нестандартных тактических заходов БПЛА.
- Стресс-тестирование сетей: расчетная проверка несущей способности канатов при росте массы БЧ на 20–30% выше проектной.
Триггеры внеплановой актуализации:
| Триггер | Срок |
|---|---|
| Новый класс БПЛА | 30 дней |
| Инцидент на объекте | 30 дней |
| Реконструкция ОПО | 30 дней |
| Смена категории | 30 дней |
Постоянный аудит модели угроз сохраняет актуальность физических рубежей защиты на весь срок их службы (20+ лет).
Практический порядок реализации проектных решений и чек-лист для ГИПа представлены в пошаговом руководстве по защите НПЗ.
Часто задаваемые вопросы (FAQ)
Кто утверждает модель угроз предприятия от воздушных нападений?
Модель угроз разрабатывается службой безопасности совместно с главным инженером, утверждается руководителем субъекта ТЭК и согласовывается с территориальными подразделениями Росгвардии и ФСБ.
Почему для защиты от БПЛА недостаточно использовать только средства РЭБ?
Крылатые БПЛА 3-го и 4-го классов оснащаются помехоустойчивыми антеннами CRPA, инерциальными системами БИНС и оптическим наведением DSMAC, что позволяет им поражать цель без радиосигналов.
Как часто необходимо обновлять модель угроз объекта ТЭК?
Плановая актуализация проводится ежегодно, а внеплановая — в течение 30 суток при изменении категории опасности, фиксации новых модификаций БПЛА в регионе или реконструкции ОПО.
Что такое критический элемент объекта (КЭО) и как он определяется?
Это технологический аппарат или сооружение, уничтожение которого ведет к полному прекращению работы завода либо к катастрофической аварии; определяется методами деревьев отказов (FTA) и событий (ETA).
Какая вероятность защиты (Pprot) считается нормативной для опасных производств?
Для объектов высокой категории опасности требуемый нормативный порог вероятности парирования воздушной угрозы инженерно-техническими средствами составляет не менее 0.95.
Зачем проводить учения Red Teaming для пассивных защитных сеток?
Анализ по методике Red Teaming позволяет смоделировать атаку с неожиданных азимутов и углов пикирования, выявляя мертвые зоны между секциями защитного купола.
