Статья разбирает свойства пара-арамидных и полиамидных сеток для защиты от дронов. Синтетические волокна быстро разрушаются от ультрафиолета и мгновенно сгорают при пожаре. Гайд поможет проектировщикам учесть физику полимеров при расчёте лёгких защитных систем (stand-off).
Почему полимеры — лёгкая альтернатива стали
Стальные каркасы создают огромную весовую нагрузку на фундаменты и эстакады. Иногда смонтировать тяжёлый металл на старой кровле цеха технически невозможно. Компания XPautina применяет полимерные сети для защиты объектов с ограничением по массе.
Преимущества и уязвимости синтетики
Синтетика выигрывает у стали в удельной прочности на разрыв. Однако она требует сложной защиты от агрессивной промышленной среды.
- Минимальный вес конструкции: плотность полимеров в 5-7 раз ниже плотности стали.
- Радиопрозрачность: материал не создаёт помех для штатных систем радиолокации и связи.
- Удобство монтажа: лёгкое полотно проще натягивать лебёдками на большой высоте.
- Климатическая уязвимость: волокна деградируют от влаги, солнца и перепадов температур.
Пример объекта:
| Параметр | Значение |
|---|---|
| Объект | Склад ЛМК |
| Кровля | Профлист 0.8 мм |
| Лимит | 15 кг/м² |
| Решение | Арамид |
Поэтому полимерные сети нельзя применять без строгих лабораторных расчётов. Проектировщик обязан учитывать скорость потери прочности материала во времени.
Фотоокислительная и климатическая деградация
Солнечная радиация и влага — главные враги синтетических защитных барьеров. Фотоокислительная деградация (UV-degradation) стремительно разрушает молекулярные связи полимера. Без специальной защиты полотно превращается в труху за один летний сезон.

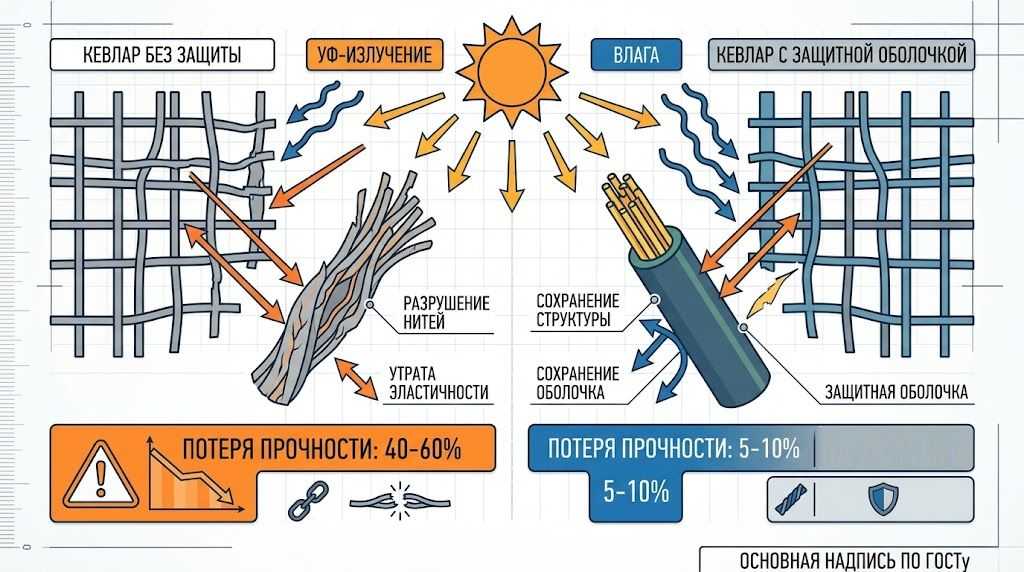

УФ-деградация арамидов и полиамида
Разные типы нитей по-разному реагируют на излучение в спектре 290-400 нм. Полиамид дополнительно страдает от обильного впитывания атмосферной влаги.
- Разрушение пара-арамидов: кевлар (Kevlar 29/129, Тварон, Русар) теряет 40-60% прочности за 6-12 месяцев.
- Деградация полиамида: капрон и нейлон 6/66 теряют до 25% прочности за 2 года.
- Проблема влагопоглощения: полиамид впитывает 4-8% влаги по массе, что вызывает пластификацию и сильный провес.
Сравнительная таблица:
| Материал | Потеря от УФ | Влагопоглощение | Эффект |
|---|---|---|---|
| Пара-арамид (Кевлар) | 40–60% за 6–12 мес. | До 2–3% | Хрупкий излом |
| Полиамид (Нейлон) | 25% за 24 мес. | 4–8% | Провес |
Защитные оболочки и пропитки
Инженеры экранируют волокна от солнца и влаги специальными химическими составами. Это позволяет продлить срок службы защитной конструкции на заводе.
- Светостабилизированная оболочка: покрытие нитей составами с добавлением технического углерода.
- Химические стабилизаторы: введение добавок HALS для блокировки фотоокислительных реакций.
- Гидрофобные пропитки: защита полиамида от набухания и последующего обледенения зимой.
Пример деградации:
| Период | Кевлар без защиты | Кевлар с защитой |
|---|---|---|
| 6 мес. | -40% | -5% |
| 12 мес. | -60% | -10% |
| 24 мес. | Разрушение | -18% |
Даже качественная пропитка лишь замедляет старение, но не останавливает его. Если нужна вечная защита, лучше использовать стальные решения.
Характеристики стальных тросовых экранов подробно разобраны в статье про металлическую сетку от БПЛА.
Пожарная опасность и термодеструкция
На нефтеперерабатывающих заводах риск возгорания имеет критическое значение. Сталь выдерживает пламя, а полимеры быстро плавятся или обугливаются. Падение горящего синтетического расплава на резервуар спровоцирует масштабную катастрофу.
Классы горючести
Температура деструкции ограничивает применение полимеров в опасных зонах. Термитные заряды прожигают такие сети практически мгновенно.
- Плавление полиамида: материал плавится при температуре +215…+260 °C (класс горючести Г1-Г3).
- Карбонизация арамидов: кевлар не плавится, но обугливается при +400…+450 °C (класс В1/Т2).
- Плавление СВМПЭ: высокомолекулярный полиэтилен течёт уже при +140…+150 °C (Г2-Г4).
- Боевые смеси: термит выдаёт температуру >2000 °C, а напалм горит при >900 °C.
Таблица горючести:
| Материал | Поведение | Температура | Класс |
|---|---|---|---|
| СВМПЭ | Плавление, капли | +140…+150 °C | Г2–Г4 |
| Полиамид | Плавление, горение | +215…+260 °C | Г1–Г3 |
| Пара-арамид | Карбонизация | +400…+450 °C | В1/Т2 |
Запрет на А, Б, В1
Нормативы ГОСТ 30244 и СП 12.13130 жёстко регулируют применение материалов. Монтаж горючих сеток над взрывоопасными установками категорически запрещён.
- Прямой запрет над ОПО: недопустимость применения полимеров в зонах категорий А, Б и В1.
- Огнезащитные композиции: использование кремнийорганических и графитонаполненных пропиток для снижения горючести.
- Риск горящего расплава: капли полиамида могут перекрыть работу пожарных лафетных стволов.
Пример горения:
| Материал | Пламя | Капли | Опасность |
|---|---|---|---|
| Полиамид | Горит | Есть | Высокая |
| Кевлар | Тлеет | Нет | Средняя |
| Сталь | Не горит | Нет | Нулевая |
Пожарные нормы делают невозможным применение чистой синтетики над реакторами НПЗ. Её используют только для защиты неопасных инфраструктурных зданий.
О правилах пожарной защиты объектов логистики читайте в материале защита складов и резервуаров от БПЛА.
Поведение при кумулятивной струе и винтах
Беспилотник воздействует на преграду не только массой. Опасность представляют вращающиеся роторы и кумулятивная струя боеприпаса. Арамидные нити отлично держат растяжение, но пасуют перед режущими нагрузками.
Поперечный срез и фибрилляция
Лопасти тяжёлого коптера вращаются со скоростью 180-220 м/с. При контакте они легко перерубают мягкую полимерную структуру.
- Низкое сопротивление срезу: кевлар имеет критически низкое сопротивление поперечному срезу (Low Transverse Shear Strength).
- Эффект фибрилляции: при сдвиговой нагрузке волокна расщепляются на мелкие ворсинки и рвутся.
- Кумулятивный прожиг: струя плазмы мгновенно испаряет узлы полимерной сети.
Пример среза:
| Материал | Винт 200 м/с | Кумулятив |
|---|---|---|
| Полиамид | Разрезает | Прожигает |
| Кевлар | Фибрилляция | Прожигает |
| Сталь | Ломает винт | Рассеивает |
Гибридные структуры
Инженеры комбинируют материалы для устранения слабостей полимеров. Сборные полотна решают проблему поперечного реза.
- Стальной сердечник: оплётка металлического троса кевларовыми нитями для прочности.
- Полимерный чехол: заливка стальной сетки полиуретаном для защиты от влаги.
- Композитные узлы: усиление точек перекрестия стальными зажимами.
Пример гибрида:
| Слой | Материал | Функция |
|---|---|---|
| Внешний | Кевлар | Растяжение |
| Средний | Сталь | Срез |
| Внутренний | Полиуретан | Влага |
Чистый полимер не способен остановить роторы летящего коптера. Эффективно работают только комбинированные гибридные решения.
Детальное сопоставление разрывных нагрузок дано в сравнении металлической, полиамидной и кевларовой сеток.
Метрологический профиль
Точные физические параметры нитей ложатся в основу раздела КР. Конструктор должен учесть эластичность, вес и электропроводность полотна. Ошибки в этих цифрах приведут к пробою защитного барьера.
Физико-механические характеристики волокон
Кевлар значительно превосходит сталь по удельной прочности. Однако полиамид слишком сильно тянется при ударе.
- Сравнение плотности: полиамид 1,14 г/см³, кевлар 1,44 г/см³, сталь 7,85 г/см³.
- Модуль упругости: кевлар 70-130 ГПа, полиамид 2-4 ГПа, сталь 200-210 ГПа.
- Разрывное усилие: кевлар 2800-3600 МПа, ПА 700-950 МПа, сталь 1770-1960 МПа.
- Поверхностное сопротивление: статика полимеров <10⁸-10⁹ Ом по ГОСТ 31610.0.
Таблица характеристик:
| Характеристика | Полиамид | Кевлар | Сталь |
|---|---|---|---|
| Плотность | 1.14 г/см³ | 1.44 г/см³ | 7.85 г/см³ |
| Прочность | 700–950 | 2800–3600 | 1770–1960 |
| Модуль | 2–4 ГПа | 70–130 ГПа | 200–210 ГПа |
Пример расчёта:
| Параметр | Кевлар | Сталь |
|---|---|---|
| Вес 1 м² | 0.9 кг | 4.2 кг |
| Нагрузка | 9 кг/м² | 42 кг/м² |
| Фундамент | Лёгкий | Тяжёлый |
Высокий модуль упругости кевлара позволяет делать габариты отступа минимальными. Накопление трибоэлектрического заряда требует специальных антистатических пропиток.
Регламент оценки остаточного ресурса
Деградация полимеров требует постоянного контроля их прочности во времени. Заказчик не может просто повесить сеть и забыть о ней. Служба эксплуатации обязана проводить регулярные лабораторные испытания.

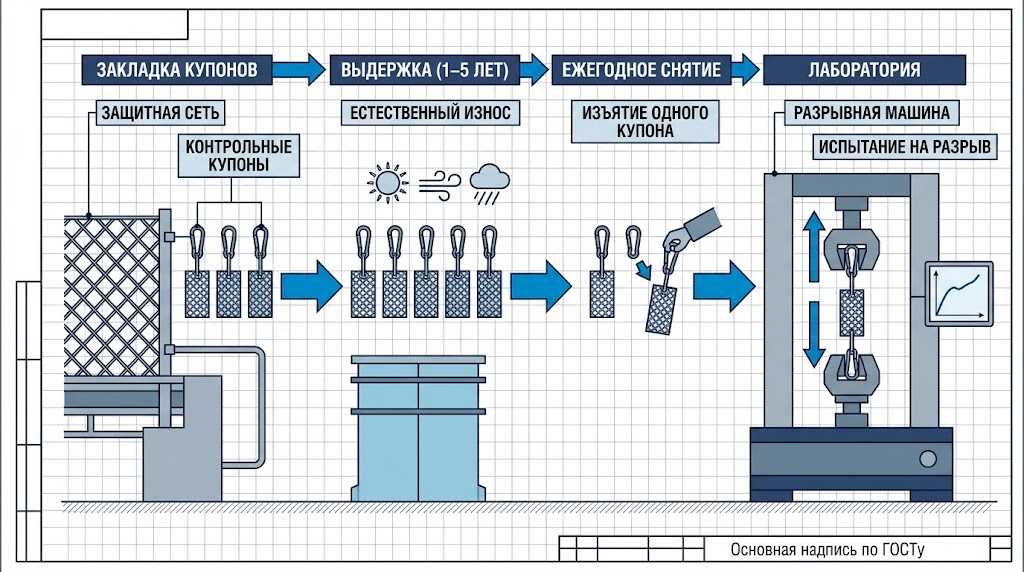

Купоны-свидетели
Для тестов используются образцы материала из той же партии. Они висят рядом с основной сетью в тех же условиях.
- Норма закладки: минимум 1 тестовый образец на каждые 500 м² полотна.
- Периодичность снятия: ежегодный демонтаж одного купона для испытаний.
- Метод проверки: тестирование на разрывной машине в сертифицированной лаборатории.
Критерии выбраковки
Лаборатория выдаёт протокол с фактическим усилием на разрыв. Главный инженер принимает решение о замене всего защитного полотна.
- Допустимый износ: падение прочности в пределах первых 10-15%.
- Критический порог: выбраковка при падении разрывной прочности более чем на 25-30%.
- Полный демонтаж: срочная замена барьера при обнаружении массовой фибрилляции нитей.
Пример протокола:
| Параметр | Значение |
|---|---|
| Купон | №3 |
| Партия | №1247 |
| Прочность | 2400 МПа |
| Падение | 20% |
Система купонов-свидетелей исключает эффект ложной безопасности на заводе. Она гарантирует, что защита сработает штатно при реальной атаке.
О том, как оформляется документация на защитные экраны, читайте в гиде про проектирование и монтаж сеток от БПЛА.
Часто задаваемые вопросы (FAQ)
Можно ли использовать капроновую сетку для защиты резервуара с бензином?
Категорически запрещено. Капрон (полиамид) плавится при температуре +215 °C и относится к горючим материалам (Г1-Г3). Горящие капли расплава спровоцируют пожар на взрывоопасном объекте.
Как быстро кевлар разрушается на открытом солнце?
Без светостабилизированной оболочки пара-арамиды теряют от 40 до 60% своей первоначальной прочности за 6-12 месяцев из-за фотоокислительной УФ-деградации.
Почему полиамид провисает осенью и зимой?
Полиамид имеет высокое влагопоглощение (4-8% по массе). Вода действует как пластификатор, снижая модуль упругости, что приводит к сильному провисанию (провесу) конструкции.
Выдержит ли кевларовая сетка удар винта дрона?
Нет, кевлар имеет крайне низкое сопротивление поперечному срезу. Вращающиеся со скоростью 200 м/с роторы дрона легко перерезают полимерные нити из-за эффекта фибрилляции.
Как проверить, что полимерная сеть на объекте ещё не сгнила?
При монтаже вывешиваются купоны-свидетели (1 на 500 м²). Каждый год один купон снимают и рвут в лаборатории. Если прочность упала более чем на 25-30%, всю сеть меняют.
Накапливают ли синтетические сетки статическое электричество?
Да, полимеры накапливают трибоэлектрический заряд. Для применения на ОПО поверхностное сопротивление сетки должно быть снижено специальными пропитками до <10⁸-10⁹ Ом по ГОСТ 31610.0.
Подбор лёгких полимерных экранов для объекта
Проектируете защиту для объекта с жёсткими ограничениями по весу конструкции? Эксперты XPautina подберут оптимальные гибридные или полимерные материалы с УФ-защитой и разработают проект лёгких защитных экранов. Оставьте заявку на странице контактов, чтобы получить сравнительный расчёт нагрузок для вашего предприятия.
