Современные логистические комплексы и распределительные центры обладают колоссальной концентрацией материальных ценностей под тонкими ограждающими конструкциями. Статья раскрывает специфику защиты зданий из ЛМК и сэндвич-панелей, предотвращение эффекта теплового купола и согласование барьеров с нормами пожаротушения. Инженерный департамент X Pautina рассматривает построение внешних несущих тросовых куполов без передачи динамических нагрузок на каркас здания.
Почему склады — уязвимая цель для БПЛА
Крупные распределительные центры представляют собой огромные открытые площадки с высокой плотностью товарных запасов. Ограждающие конструкции складов проектируются максимально облегченными для снижения стоимости строительства. Прямое попадание даже легкого ударного дрона способно парализовать логистический узел федерального масштаба.
Архитектурная дуальность: легкосбрасываемая кровля vs жесткие резервуары
В отличие от массивных заводских сооружений, современные склады строятся из тонких материалов с минимальным запасом баллистической прочности. Кровля из профлиста толщиной 0,7–1,0 мм не создает ощутимого сопротивления падающему дрону.
- Мягкая рулонная кровля: ПВХ- и ТПО-мембраны мгновенно прожигаются термическими элементами боевой части.
- Перфорация настила: свободное сквозное пробитие профлиста 0,7–1,0 мм корпусом дрона на скорости от 100 км/ч.
- Сэндвич-панели стен: уязвимость к боковым ударам и вторичным осколкам при атаках маневренных БПЛА.
- Крупные площади остекления: зенитные фонари дымоудаления легко разрушаются взрывной волной.
Эффект теплового купола и распространение огня
Горение на верхнем ярусе склада мгновенно формирует под потолком концентрированную тепловую подушку. Высокая удельная пожарная нагрузка (МДж/м²) в стеллажных пролетах вызывает взрывное распространение пламени по горизонтали. Тепловой купол вызывает потерю несущей способности ферм ЛМК уже через 15 минут после начала горения.
Пробитие кровельного пирога переводит локальный инцидент в категорию неконтролируемого верхового пожара.
Физика перехвата дронов, деформация канатов и безопасное расстояние (stand-off) детально описаны в статье о защите НПЗ от дронов сетками.

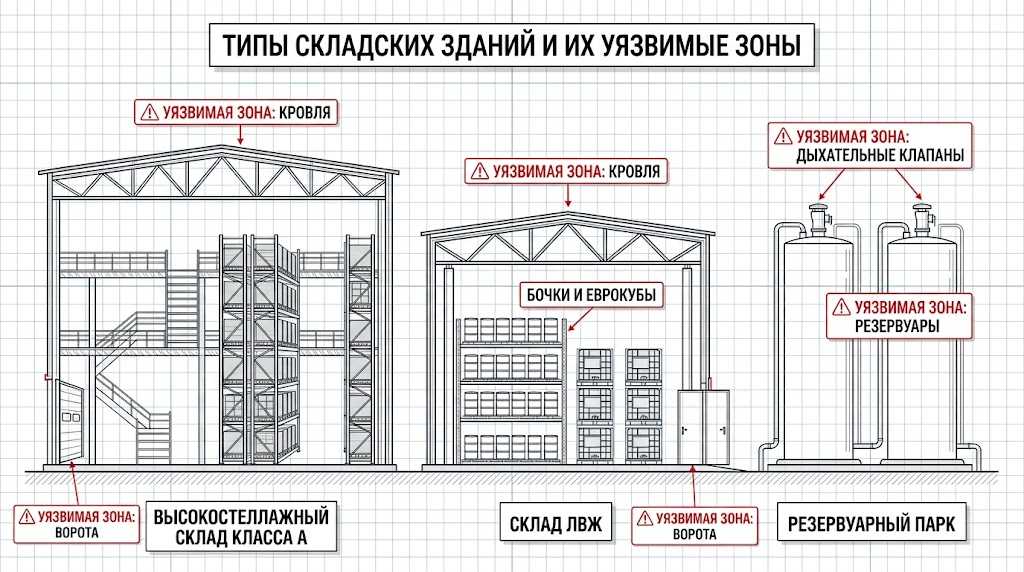

Типы складских объектов и их уязвимости
Уровень рисков напрямую зависит от категории пожарной опасности и хранимой номенклатуры продукции. Различные складские здания требуют дифференцированного подхода к выбору высоты и жесткости защитных барьеров. Технологические зоны внутри одного терминала обладают разной устойчивостью к взрывным волнам.
Распределительные центры и склады класса А (ЛМК, сэндвич)
Высокостеллажные склады с многоярусным хранением и роботизированными системами перемещения грузов. Разрушение кровли влечет за собой механическое повреждение мезонинов и погребение товаров под обломками.
- Высота складирования 12–16 м: затрудненный доступ пожарных расчетов к очагу на верхних ярусах.
- Зоны зарядки Li-ion погрузчиков: высокий риск теплового разгона аккумуляторов при детонации рядом со станцией.
- Погрузочно-разгрузочные рампы: уязвимость докшелтеров и секционных ворот для низколетящих дронов.
- Мезонинные конструкции: деформация тонкостенных стальных балок при локальном температурном скачке.
Склады ЛВЖ/ГЖ и химических компонентов (категории А, Б, В1)
Хранилища легковоспламеняющихся и горючих жидкостей с максимальной удельной пожарной нагрузкой по СП 12.13130. Разрушение тары вызывает мгновенное растекание горящих жидкостей по всей площади складского отсека.
- Взрывоопасные концентрации: формирование зон загазованности внутри помещений при нарушении герметичности бочек и кубов.
- Токсичные выбросы: выделение опасных химических веществ при термическом разложении компонентов.
- Каскадная детонация: детонация соседних емкостей под воздействием теплового излучения и осколков.
Классы пожарной опасности складских помещений:
| Класс | Характеристика | Удельная нагрузка |
|---|---|---|
| А | ЛВЖ с t вспышки < 28°C | > 2200 МДж/м² |
| Б | ЛВЖ с t вспышки > 28°C | 1400–2200 МДж/м² |
| В1–В4 | ГЖ и твёрдые горючие | 1–1400 МДж/м² |
| С, D | Негорючие материалы | — |

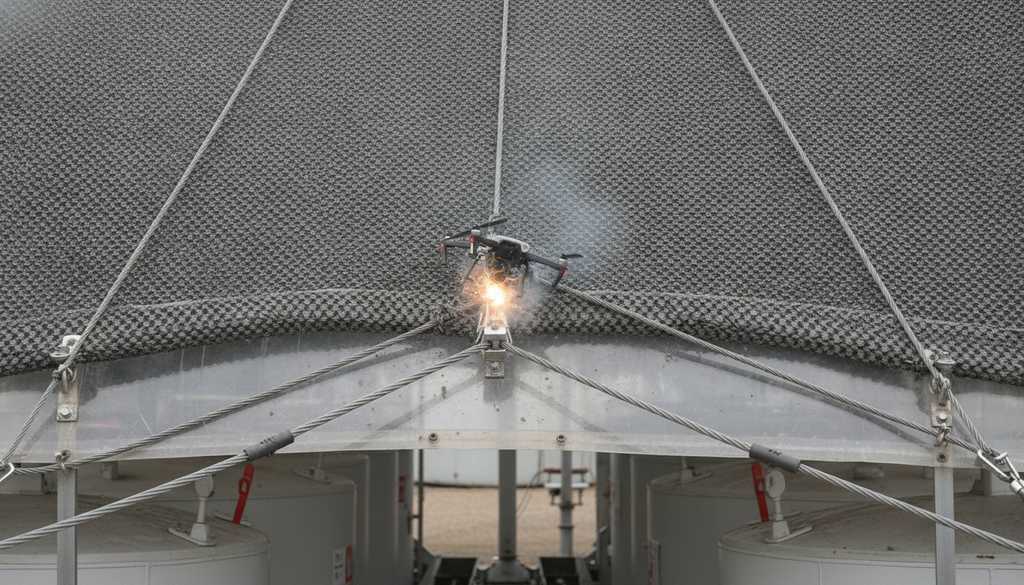

Резервуарные хранилища при логистических хабах
Топливозаправочные комплексы и парки хранения масел, обеспечивающие работу собственного автопарка распределительного центра. Специфика заключается в сочетании рисков открытых емкостей и логистической инфраструктуры.
- Тонкостенные резервуары: риск повреждения уторного шва и дыхательной арматуры осколками.
- Насосные станции перекачки: уязвимость открыто проложенных технологических трубопроводов.
- Потеря энергоснабжения: вывод из строя трансформаторных подстанций и аварийных дизель-генераторов.
Логистический хаб требует создания комплексного контура, изолирующего как складские объемы, так и топливные емкости. Специфика защиты вертикальных емкостей и дыхательных клапанов рассмотрена в материале о защите нефтебаз и резервуарных парков от БПЛА.
Конфликт с системами пожаротушения и инженерными сетями
Размещение защитных конструкций над кровлей склада не должно нарушать работу штатных систем противопожарной защиты. Проектировщики сталкиваются с необходимостью увязки сеток с траекториями выброса дыма и картами орошения. Несогласованный монтаж тросов может заблокировать аварийные клапаны и нарушить требования нормативной базы МЧС.
Спринклерные системы пожаротушения ESFR/CMSA
Быстродействующие автоматические системы пожаротушения проектируются в строгом соответствии с СП 485.1311500. Повреждение питающих трубопроводов под кровлей приводит к падению давления во всем противопожарном кольце.
- ESFR-спринклеры: рабочее давление 12–15 бар, высота установки до 12 м.
- CMSA-спринклеры: для высотных стеллажных складов, расход до 10 л/с.
- Риск гидроудара: механический удар по кровле вызывает скачок давления в трубах.

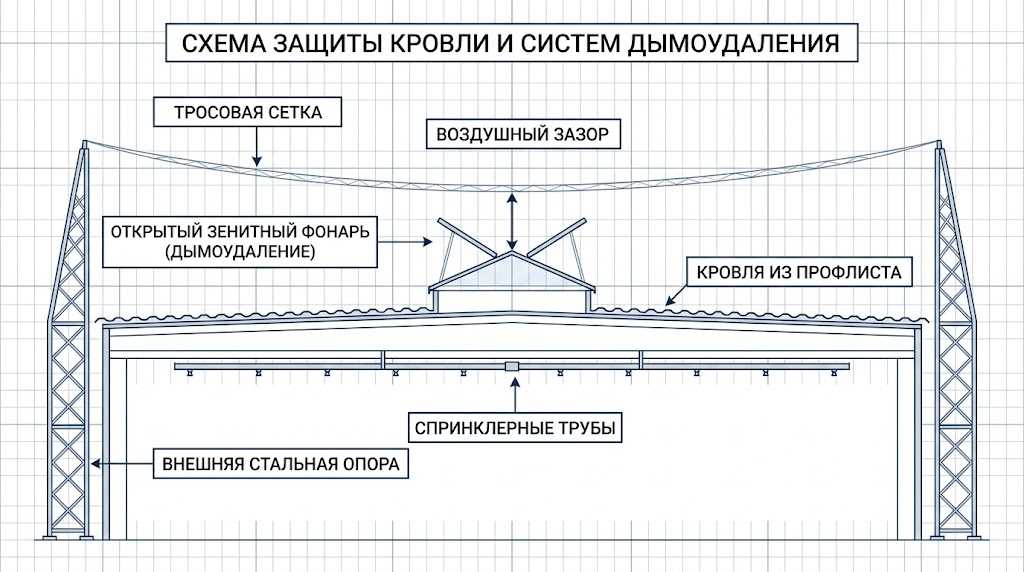

Зенитные фонари и люки дымоудаления
Системы гравитационного дымоудаления открываются вверх для отвода дыма и токсичных газов по СП 7.13130. Натяжные сетки над кровлей обязаны сохранять проектный угол и свободный ход створок люков дымоудаления.
- Угол открытия: не менее 90° для свободного выхода дыма.
- Свободный ход: не менее 0.5 м над створкой.
- Сектор дымоудаления: сохранение расчётной площади.
Риск гидроударов и ложных срабатываний
Механический удар БПЛА по кровле вызывает гидроудар в водозаполненных спринклерных трубах. Ложное вскрытие замков спринклеров влечет масштабную порчу влагочувствительных грузов без факта возгорания.
Инженерная защита должна монтироваться на безопасном удалении от плоскости кровли, не перекрывая эвакуационные выходы дыма.
Ограничения полезной нагрузки на несущие конструкции ЛМК
Каркасы складов из легких металлоконструкций (ЛМК) и ЛСТК проектируются с минимальным запасом несущей способности. Передача дополнительных статических и динамических нагрузок от тяжелых сеток на фермы здания строго запрещена. Ветровой напор и снеговой покров на сетке способны деформировать колонны складского комплекса.
- Нулевой запас по снеговой нагрузке: фермы рассчитаны строго под нормативный снег 300–400 кг/м² без дополнительных надстроек.
- Динамический удар: импульс торможения аппарата на скорости свыше 100 км/ч сминает тонкостенные прогоны кровли.
- Ветровой опрокидывающий момент: боковая парусность сеток создает критический крутящий момент на колонны здания.
- Потеря огнестойкости: дополнительный вес оборудования ускоряет обрушение стального каркаса при внутреннем пожаре.

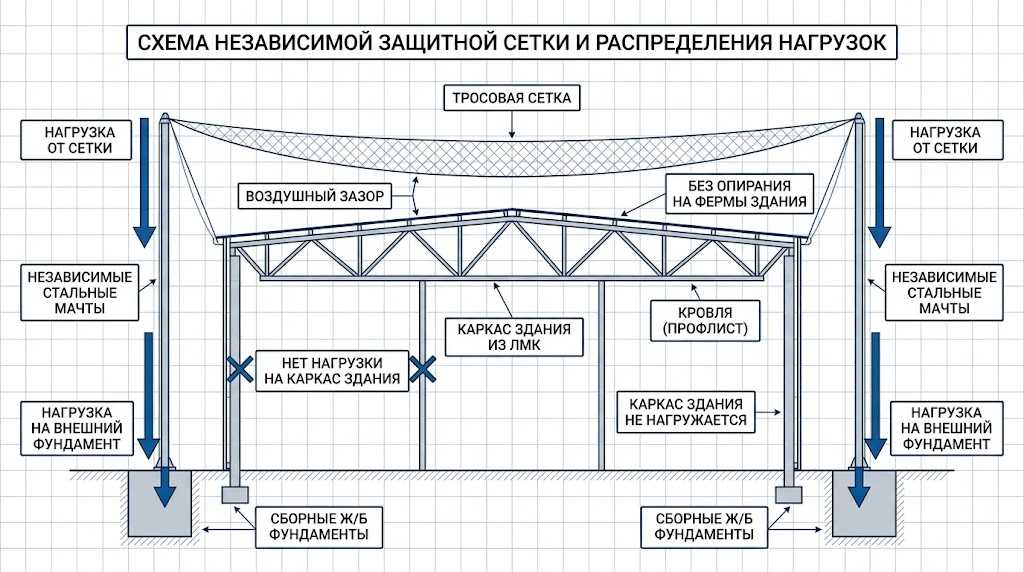

Установка защитных конструкций с опиранием на кровлю склада исключена — требуются независимые внешние опоры.

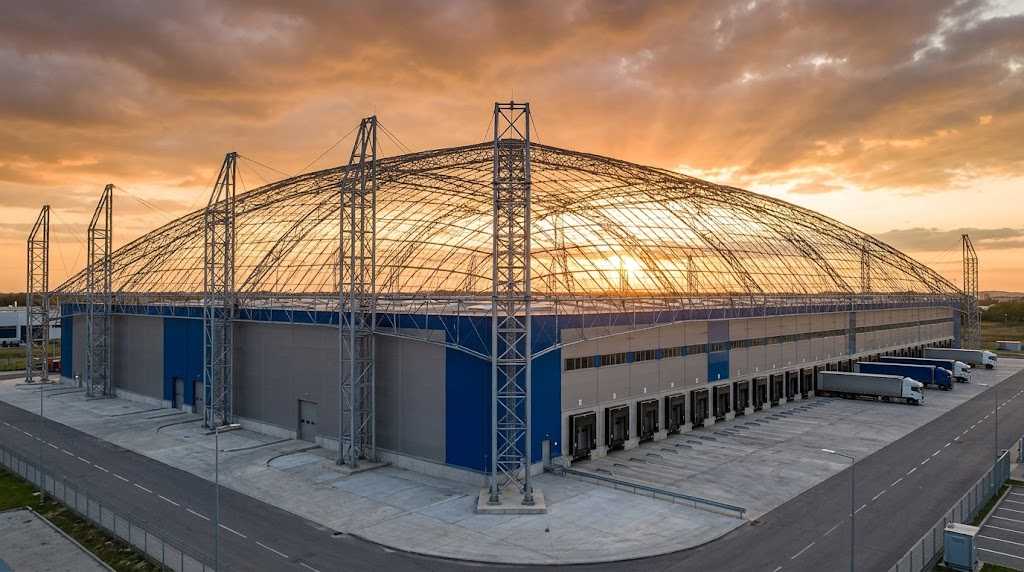

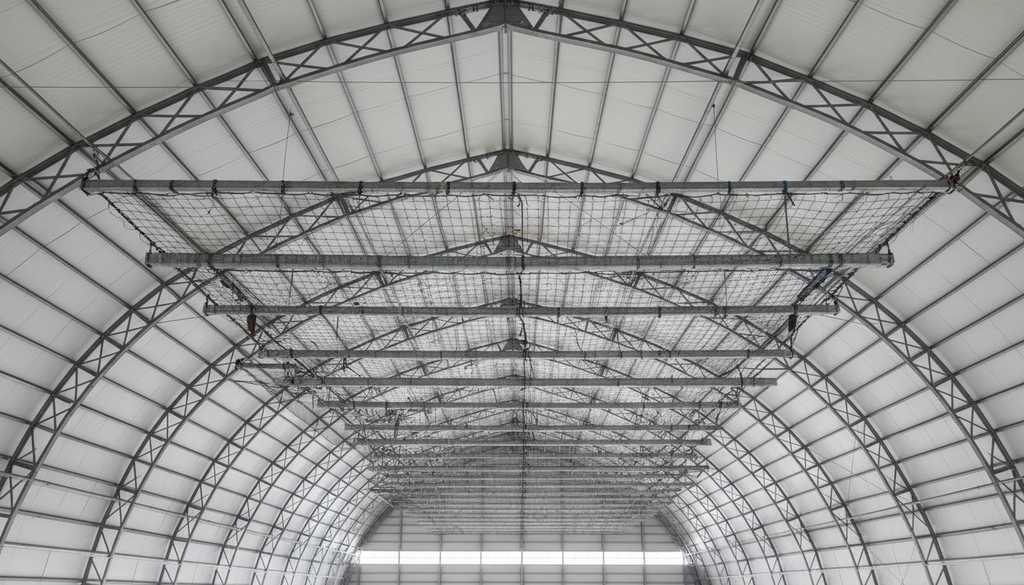

Инженерные решения: защита кровли на независимом силовом каркасе
Безопасное экранирование распределительных центров реализуется за счет выноса опорных конструкций за контур здания. Механический купол создается на стационарных металлоконструкциях со сборными фундаментами по периметру стен. Сетчатая мембрана удерживает дрон на расчетном безопасном расстоянии (stand-off distance) от кровельного пирога.
Натяжные тросовые экраны на внешних мачтах
Пространственная система из унифицированных несущих модулей 100×50 м, 50×40 м, 45×35 м и 25×25 м. Вторичная канатная сеть из тросов диаметром 14 мм (прочность 113,5 кН, ячейка 5×5 м) несет защитную сетку 350×350 мм из троса 4 мм. Долговечность свыше 20 лет гарантируется морским цинкованием канатов и горячим цинком фитингов (слой 45–50 мкм).
Многослойные противоосколочные экраны
Обычная крупная ячейка гасит планер дрона, но не задерживает шрапнель и горящие фрагменты литиевых аккумуляторов. Дополнительный мелкоячеистый барьер обеспечивает 100% улавливание вторичных осколков, защищая мембрану кровли от прожогов.
Локальное экранирование технологических узлов
Адресная защита трансформаторных подстанций, газовых котельных, дизель-генераторов и наружных блоков систем вентиляции. Формирование индивидуальных защитных колпаков на легких стационарных каркасах вокруг наземного оборудования.
Сравнение решений для складов:
| Решение | Нагрузка на кровлю | Защита от осколков | Срок службы |
|---|---|---|---|
| Сетка на фермах ЛМК | Критическая | Нет | До обрушения |
| Внешний каркас + сетка | Нулевая | Частичная | 20+ лет |
| Внешний каркас + экран | Нулевая | 100% | 20+ лет |
Независимый внешний контур перехватывает кинетический и фугасный импульс БПЛА, сохраняя целостность склада.
Пожаробезопасность грузов и страховые метрики
Страхование коммерческой недвижимости и товарных запасов в зоне риска атак БПЛА требует выполнения строгих регламентов. Наличие сертифицированных инженерно-технических барьеров становится определяющим фактором при андеррайтинге. Независимые сюрвейеры оценивают готовность логистического хаба противостоять физическому проникновению дронов.
- Оценка страховых рисков: снижение страховой премии при подтвержденном наличии пассивных систем улавливания БПЛА.
- Требования сюрвейеров: проверка сертификатов соответствия на стальные канаты и протоколов антикоррозийных испытаний.
- Классификация складских зон: учет пожарной опасности категорий А–В4 и разделение противопожарными отсеками.
- Урегулирование убытков: исключение формулировок о «грубой неосторожности страхователя» при наличии проектной защиты.
Что проверяет сюрвейер:
| Пункт | Требование |
|---|---|
| Сертификаты | На тросы, фитинги, полотно |
| Проект | Согласован с МЧС и Ростехнадзором |
| Монтаж | Бессварной, без нагрузки на ЛМК |
| Регламент ТО | Еженедельно, 2 раза в год, 48 часов |
Инвестиции в физический барьер защищают бизнес от отказа страховых компаний в выплатах при наступлении страхового случая.
Непрерывность складской логистики при атаке (Business Continuity Plan)
План непрерывности бизнеса (BCP) регламентирует порядок функционирования склада при возникновении воздушной угрозы. Автоматизация процессов сводит к минимуму риск гибели персонала и разрушения критической инфраструктуры. Слаженные регламентные действия исключают длительный простой логистических цепочек предприятия.
- Оперативная эвакуация: остановка мезонинных линий и перемещение персонала рампы в защищенные укрытия.
- Блокировка зарядных станций: автоматическое отключение электропитания зарядки погрузчиков для предотвращения короткого замыкания.
- Автоматическая отсечка систем: закрытие секционных ворот и противопожарных штор между секциями терминала.
- График сервисного надзора: еженедельный визуальный осмотр тросов, проверка 2 раза в год и аудит за 48 часов после инцидентов.
Время реакции по протоколу BCP:
| Действие | Время |
|---|---|
| Оповещение персонала | до 30 сек |
| Остановка линий | до 60 сек |
| Закрытие ворот | до 90 сек |
| Эвакуация из мезонинов | до 180 сек |
Инженерная защита в комбинации с четким BCP обеспечивает восстановление отгрузок в кратчайшие сроки после атаки.
Практические этапы бессварного монтажа и матрица технологических блокировок детально разобраны в пошаговом руководстве по защите объектов.
Чек-лист для технического директора складского комплекса
Руководителю инженерной службы склада необходим инструмент сквозного контроля безопасности периметра и кровли. Чек-лист позволяет быстро оценить готовность комплекса к отражению воздушных атак без риска для конструкций ЛМК. Выполнение пунктов списка гарантирует согласованность защитных мер со строительными и противопожарными нормами.
- Опоры защитной системы вынесены на независимые фундаменты за пределы внешних стен склада.
- Расчетные модули (100×50 м, 50×40 м и др.) исключают опирание тросовых групп на фермы кровли ЛМК.
- Защитная сетка (трос 4 мм, ячейка 350×350 мм) дополнена противоосколочным экраном для защиты мягкой кровли.
- Свободный ход створок зенитных фонарей дымоудаления сохранен в полном объеме по нормам СП 7.13130.
- Выдержано безопасное расстояние (stand-off distance) от натянутого полотна до профлиста кровли.
- Силовые тросы заземлены с сопротивлением контура не более 10 Ом для отвода статического электричества.
- Сформирован график проверок полотна (еженедельно, сезонно 2 раза в год, экстренно в течение 48 часов).
Регулярный аудит по чек-листу исключает технологические слепые зоны в физической обороне логистического парка.
Часто задаваемые вопросы (FAQ)
Можно ли закрепить стойки защитной сетки прямо на парапет или фермы кровли из ЛМК?
Категорически нет. Фермы ЛМК не рассчитаны на динамический удар дрона и парусность сетки; опоры монтируются строго на независимые фундаменты вокруг здания.
Как противоосколочный экран защищает мембранную кровлю склада?
Мелкоячеистый экран задерживает раскаленные осколки боевой части и элементы горящих аккумуляторов, предотвращая перфорацию гидроизоляционной мембраны и утеплителя.
Не помешает ли защитный купол работе зенитных фонарей дымоудаления?
Проектирование ведется с учетом угла распахивания створок люков, оставляя свободное воздушное пространство по требованиям СП 7.13130.
Повлияет ли установка тросового барьера на условия страхования складских грузов?
Да, наличие сертифицированного инженерного барьера подтверждает соблюдение норм риск-менеджмента и снижает вероятность отказа страховой компании в компенсации.
Сколько времени занимает восстановление сетки при прямом попадании дрона?
Модульная система позволяет локально заменить поврежденный сектор полотна из аварийного запаса ЗИП в течение 6–12 часов без демонтажа несущих мачт.
Какой расчетный срок службы закладывается для тросовых систем на складах?
Благодаря морскому цинкованию канатов и горячему цинкованию фитингов (слой цинка 45–50 мкм) эксплуатационный ресурс составляет 20+ лет.
Проектирование защиты распределительных центров и терминалов
Безопасность складских запасов требует специализированных инженерных решений без нагрузки на легкие металлоконструкции здания. Специалисты XPautina разработают проект независимого защитного купола с учетом ветровых зон и технологических проездов рампы. Заполните заявку на предпроектный аудит логистического центра на странице контактов компании.
