Высоковольтные подстанции и магистральные линии электропередачи формируют опорный каркас энергосистемы, подвергаясь системным воздушным атакам. Статья раскрывает электрофизические требования к координации изоляции, расчет воздушных промежутков по ПУЭ-7 и предотвращение перекрытия дугой фаза-земля. Инженерная группа X Pautina описывает правила безопасного бессварного монтажа тросовых комплексов на действующих ОРУ 110–500 кВ без отключения присоединений.
Почему ЛЭП и подстанции — уязвимая цель для БПЛА
Энергетические узлы обладают высокой концентрацией хрупкого электротехнического оборудования на открытых пространствах. Разрушение ключевых автотрансформаторов или порталов ошиновки вызывает каскадное отключение промышленных кластеров и целых регионов. Геометрия открытых распределительных устройств (ОРУ) не создает физических препятствий для маневренных FPV-дронов и крылатых аппаратов.
- Хрупкость внешних изоляторов: фарфоровые и полимерные покрышки разрушаются даже мелкой шрапнелью и вторичными осколками.
- Маслонаполненное оборудование: риск мгновенного воспламенения сотен тонн трансформаторного масла при пробитии баков.
- Каскадные короткие замыкания: падение металлических фрагментов дрона на гибкую ошиновку провоцирует междуфазные КЗ.
- Длительный цикл замещения: изготовление высоковольтных выключателей и силовых трансформаторов занимает от 6 до 18 месяцев.
Критическая уязвимость оборудования подстанций делает установку физических сетчатых экранов обязательным барьером энергобезопасности.
Электрофизические риски и координация изоляции
Размещение металлических конструкций вблизи токоведущих частей высокого напряжения строго регламентируется нормами электродинамики. Проектировщик обязан предотвратить искажение электрического поля и возникновение коронных разрядов на элементах сетки. Механический прогиб защитного полотна под ветром или при ударе дрона не должен нарушать нормативные изолирующие расстояния.

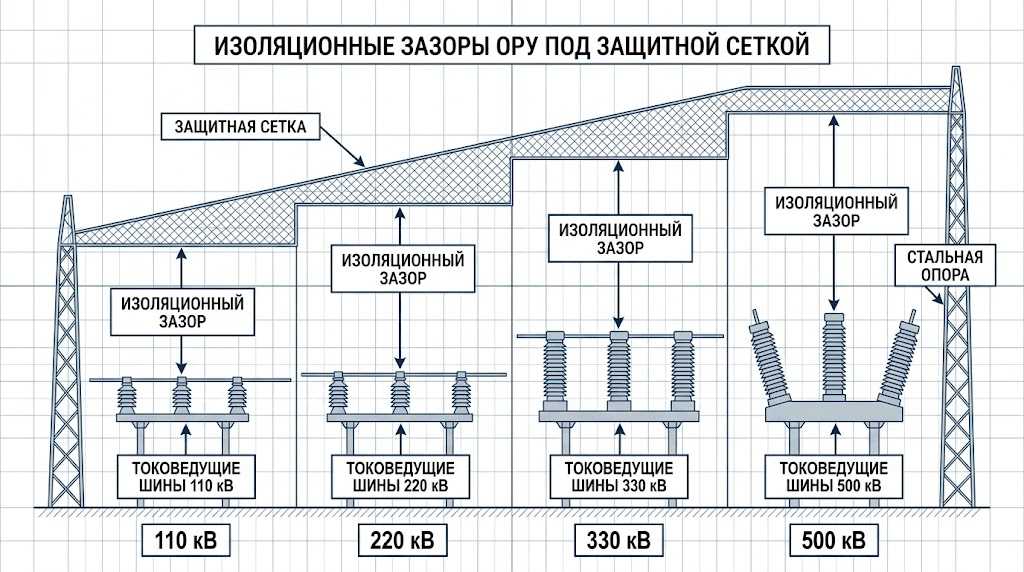

Воздушные изоляционные промежутки по ПУЭ-7
Таблица 4.2.7 ПУЭ-7 жестко нормирует наименьшие расстояния в свету от токоведущих частей до заземленных конструкций. Соблюдение этих зазоров рассчитывается с учетом динамической стрелы провеса сетки и амплитуды раскачивания проводов.
Таблица минимальных изоляционных промежутков:
| Класс напряжения ОРУ | Минимальное расстояние в свету (ПУЭ-7, табл. 4.2.7) | Расчетный запас на динамический прогиб сетки |
|---|---|---|
| 110 кВ | не менее 1.0 м | +0.5–0.8 м |
| 220 кВ | не менее 2.0 м | +1.0–1.2 м |
| 330 кВ | не менее 3.2 м | +1.5–1.8 м |
| 500 кВ | не менее 4.0 м | +2.0–2.5 м |
Пример расчёта для ОРУ 220 кВ: нормативный зазор 2.0 м плюс запас на динамический прогиб 1.0–1.2 м. Итоговое проектное расстояние от нижней точки сетки до токоведущих шин — не менее 3.0–3.2 м.
Наведённые потенциалы и ёмкостная связь
Протяженные незаземленные металлические элементы в зоне ОРУ накапливают опасные наведенные потенциалы промышленной частоты 50 Гц. Емкостная связь между фазными проводами и сеткой способна вызвать искрение и электрическое поражение персонала при осмотрах.
- Наведённый потенциал: до нескольких киловольт на незаземлённых участках.
- Ёмкостная связь: зависит от расстояния до токоведущих частей.
- Риск искрения: при касании незаземлённых элементов.
- Защита: заземление не менее чем в двух точках.
Риски перекрытия дугой фаза-земля
Недостаточный зазор или обрыв троса провоцирует электрический пробой воздушного промежутка на заземленный контур защиты. Мощная электрическая дуга короткого замыкания (Iкз до 40 кА) способна мгновенно пережечь несущие канаты полотна.
Параметры дуги КЗ:
| Параметр | Значение |
|---|---|
| Ток КЗ | до 31.5–40 кА |
| Температура дуги | до +3000°C |
| Время отключения | 0.1–0.2 сек |
| Последствия | пережог канатов, оплавление |
Точный расчет изоляционных расстояний исключает риск технологических перекрытий и срабатывания защит подстанции.
Механика гашения кинетической энергии, деформация канатов и безопасное расстояние (stand-off) подробно рассмотрены в статье о защите НПЗ от дронов сетками.

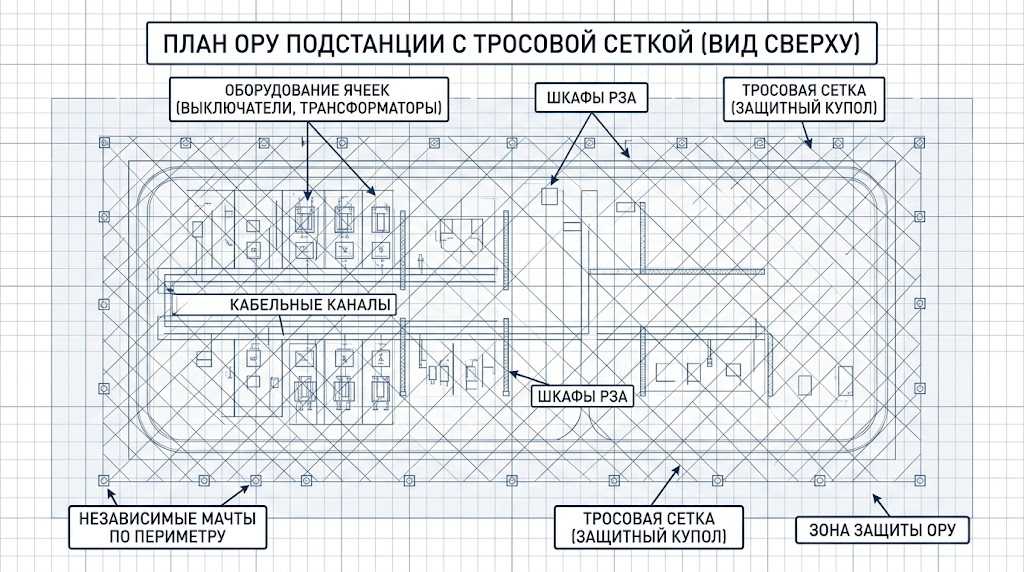

Уязвимые элементы подстанции и ОРУ
Каждая технологическая зона подстанции обладает уникальной чувствительностью к кинетическим и термическим поражающим факторам. Проект защитного купола разрабатывается с учетом зонирования территории ОРУ по классам напряжений. Комплексный барьер должен одновременно прикрывать высоковольтную аппаратуру, кабельные трассы и логические цепи.
Открытые распределительные устройства (ОРУ)
ОРУ концентрируют элегазовые и воздушные выключатели, разъединители, трансформаторы тока и напряжения. Падение ударного дрона на ячейку выключателя приводит к потере коммутационной способности целого распределительного узла.
- Элегазовые выключатели: разгерметизация баков и полюсов с утечкой элегаза (SF6).
- Измерительные трансформаторы ТОФ/НОФ: детонация маслонаполненных фарфоровых изоляторов.
- Ограничители перенапряжений (ОПН): механический скол покрышек с потерей защитных свойств от грозовых волн.
- Высокочастотные заградители: повреждение катушек ВЧ-связи и релейной защиты по ЛЭП.
Порталы ошиновки и гибкие связи
Металлические и железобетонные порталы несут тяжелые пучки фазных проводов сборных шин ОРУ. Перебитие тросовых расчалок или подвесных гирлянд изоляторов ведет к падению ошиновки на землю.
Кабельные каналы и магистральные лотки
Наземные железобетонные лотки содержат тысячи контрольных и силовых кабелей оперативного тока. Разрушение крышек каналов взрывом с последующим пожаром полностью лишает подстанцию оперативного управления.
Шкафы РЗА и вторичные цепи управления
Наружные шкафы зажимов, клеммные сборки и посты дистанционного управления чувствительны к ударной волне. Потеря цепей релейной защиты и автоматики (РЗА) блокирует автоматическое отключение поврежденных участков сети.
Дифференцированное укрытие ОРУ защищает как силовые аппараты, так и низковольтные цепи управления подстанцией.
Конструктивная специфика защиты маслонаполненных баков, высоковольтных вводов и радиаторов охлаждения раскрыта в статье о защите силовых трансформаторов и автотрансформаторов от БПЛА.
Ограничения совместного размещения и запретные зоны монтажа
Установка мачт и оттяжек внутри действующего ОРУ имеет жесткие технологические стоп-факторы (Disqualifiers). Нарушение охранных зон высоковольтного оборудования создает непосредственную угрозу жизни эксплуатационного персонала. Несогласованные опорные стойки способны заблокировать пути перекатки трансформаторов и проезды спецтехники.
- Зоны фазных проводников: категорический запрет размещения стоек непосредственно под неизолированными проводами ВЛ и шин.
- Трассы технологических проездов: сохранение габаритов для маневрирования автовышек и кранов с телескопическими стрелами.
- Пути продольной и поперечной перекатки: запрет установки фундаментов на рельсовых путях перемещения силовых трансформаторов.
- Пожарные проезды и гидранты: обеспечение беспрепятственного подъезда пожарных стволов и насосно-рукавных комплексов.
- Зоны выхлопа дугогасительных камер: недопустимость нависания конструкций над выхлопными клапанами воздушных выключателей.
Соблюдение зон отчуждения гарантирует безаварийное выполнение всех плановых оперативных переключений на ОРУ.
Электромагнитная совместимость (ЭМС) и контуры заземления
Массивные металлические сетчатые укрытия влияют на электромагнитную обстановку в зоне расположения микропроцессорной РЗА. Неправильное включение защитных конструкций в систему уравнивания потенциалов вызывает циркуляцию паразитных токов. Надежное экранирование требует организации эквипотенциального контура в соответствии с требованиями ПУЭ.
- Переходное сопротивление контактов: обеспечение показателя не более 0.05 Ом во всех болтовых и плашечных узлах.
- Сопротивление заземляющего устройства (ЗУ): результирующее сопротивление общего контура подстанции не более 0.5 Ом.
- Двойная связь с ЗУ: обязательное присоединение каждой мачты и полотна к контуру заземления не менее чем в двух точках.
- Сечение токоотводов: применение оцинкованной стальной полосы сечением не менее 40×4 мм для надежного отвода токов КЗ.
- Термическая стойкость к токам КЗ: расчет соединительных перемычек на протекание токов короткого замыкания Iкз от 31.5 до 40 кА.
- Защита микропроцессорных терминалов: подавление электромагнитных импульсов и наводок 50 Гц на вторичные кабели РЗА.
Качественное заземление предотвращает ложные срабатывания микропроцессорных защит при грозовых разрядах и коротких замыканиях.

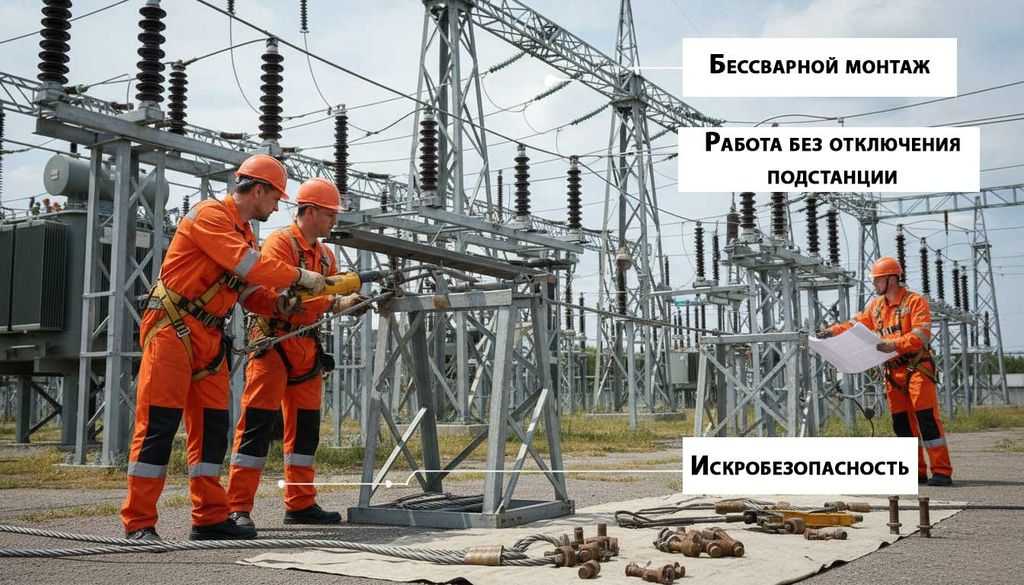

Регламент безопасного монтажа в действующих электроустановках
Строительно-монтажные работы на подстанциях 110–500 кВ проводятся в строгом соответствии с отраслевым стандартом СО 34.03.201-97. Отключение целой подстанции на период возведения защитного купола недопустимо по условиям надежности энергоснабжения. Технологические карты монтажа предусматривают работу под наведенным напряжением в условиях действующих электроустановок.
- Полностью бессварная сборка: использование высокопрочных болтов и клиновых коушей исключает огневые работы на ОРУ.
- Лазерный мониторинг расстояний: непрерывный контроль габаритов до токоведущих шин высокоточными лазерными дальномерами.
- Диэлектрические лидер-тросы: протяжка полотна с использованием полиэфирных и кевларовых канатов, не проводящих ток.
- Шунтирование и переносные заземления: непрерывное заземление раскатываемых металлических сеток 350×350 мм (трос 4 мм).
- Искробезопасный инструмент: использование специализированного слесарного инструмента, предотвращающего случайное искрообразование.
Ориентировочное время монтажа на одной ячейке:
| Этап | Время |
|---|---|
| Установка мачт | 8–12 часов |
| Раскатка полотна | 4–6 часов |
| Натяжение и юстировка | 4–6 часов |
| Контроль и заземление | 2–4 часа |
Соблюдение регламентов СО 34.03.201-97 позволяет возводить защитные системы без перерыва в электроснабжении потребителей.
Порядок организации строительного цикла, оформления нарядов-допусков и скрытых работ детально описан в пошаговом руководстве по защите объектов.

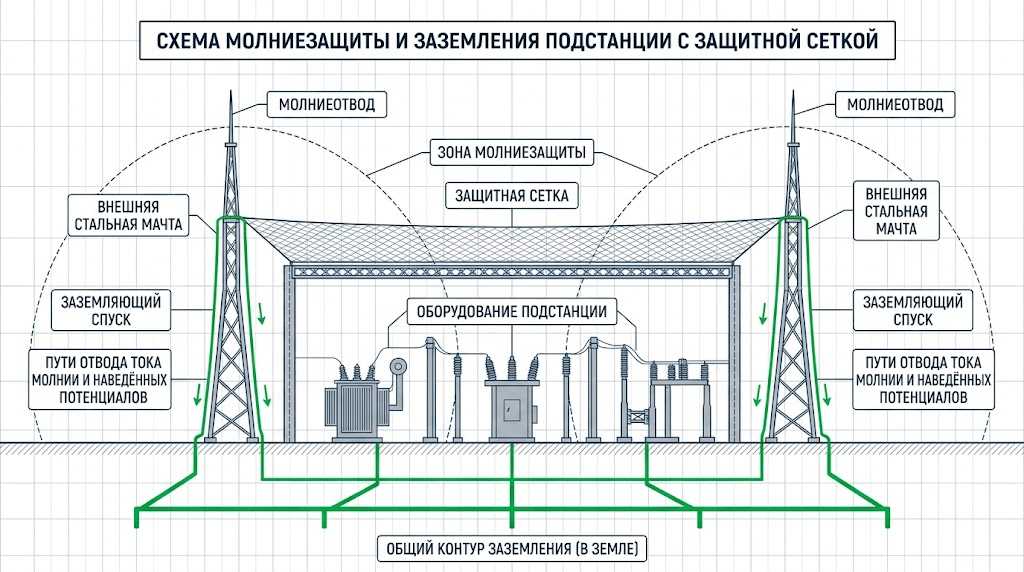

Молниезащита и защитное экранирование (СО 153-34.21.122-2003)
Высокие металлические мачты защитных укрытий меняют конфигурацию зон молниезащиты существующей подстанции. Проектирование обязано учитывать требования инструкции СО 153-34.21.122-2003 по устройству молниезащиты зданий и сооружений. Металлический купол объединяет функции механического перехвата беспилотников и внешнего молниеотвода ОРУ.
- Интеграция с молниеотводами: объединение оголовков мачт системы XPautina со стержневыми молниеприемниками.
- Перерасчет защитных зон: построение зон защиты типа А и Б с проверкой перекрытия всего электротехнического оборудования.
- Антикоррозийный ресурс: применение морского цинкового покрытия канатов и горячего цинка опор (45–50 мкм) на 20+ лет.
- Диэлектрические сетки: применение композитных безуглеродных полотен в зонах с критически малыми изоляционными расстояниями.

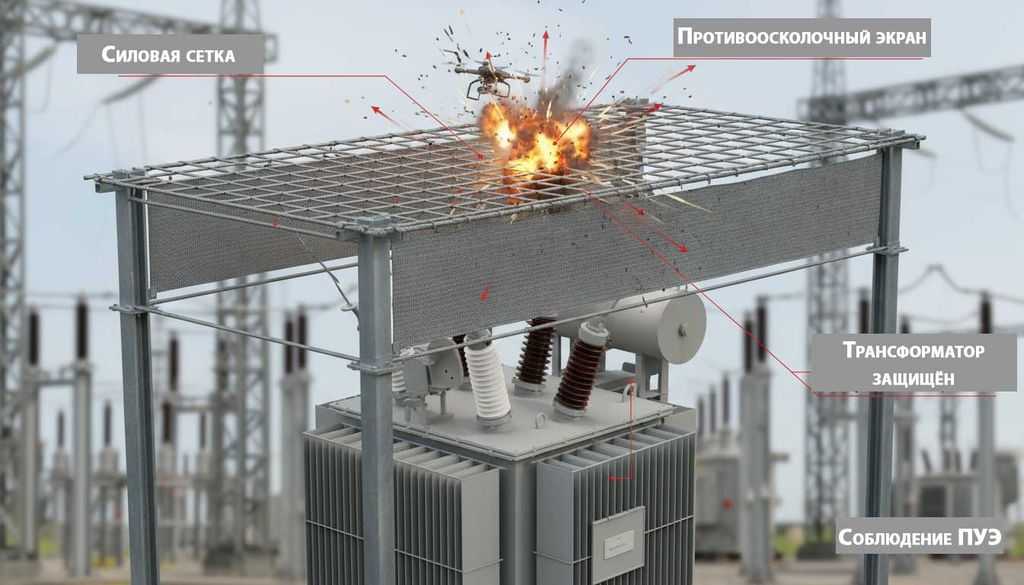

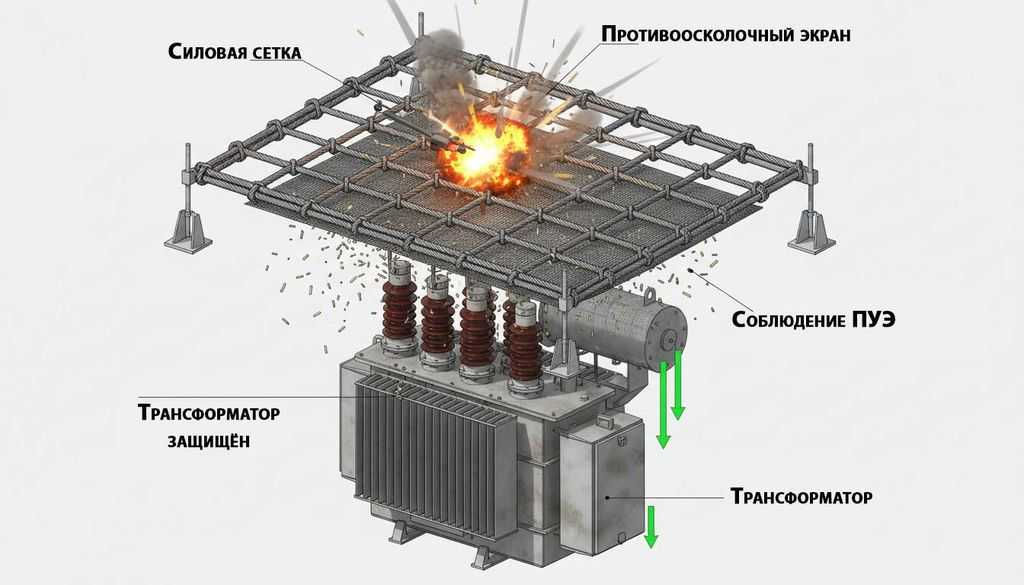

- Противоосколочные экраны: защита от разлета фрагментов при вторичных проявлениях удара молнии и взрыва БПЛА.
Согласованная система молниезащиты превращает каркас укрытия в единый экранирующий контур подстанции.
Часто задаваемые вопросы (FAQ)
Требуется ли отключать ОРУ 110–220 кВ на период монтажа защитных сеток?
Нет, работы выполняются без снятия напряжения по специальным программам и технологическим картам с применением диэлектрических лидер-тросов и постоянным лазерным контролем изоляционных расстояний.
Не приведет ли натяжение стальной сетки к короткому замыканию при сильном ветре?
Проект рассчитывает максимальную стрелу провеса полотна под ветровым напором с сохранением нормативного воздушного зазора по ПУЭ-7 (не менее 1 м для 110 кВ, не менее 2 м для 220 кВ и т.д.).
Как исключить влияние металлических тросов на работу микропроцессорных защит (РЗА)?
Металлоконструкции заземляются не менее чем в двух точках с переходным сопротивлением менее 0.05 Ом, что исключает возникновение высокочастотных наводок на кабельные трассы.
Можно ли использовать диэлектрические сетки вместо стальных канатов?
Да, в зонах с жесткими габаритными ограничениями применяются сертифицированные композитные диэлектрические сетки, не проводящие ток и не искажающие электромагнитное поле.
Как защитная конструкция ведет себя при прямом ударе молнии?
Мачты и силовые тросы 14 мм (прочность 113,5 кН) работают как естественные молниеприемники, отводя импульсный ток в общий заземляющий контур ОРУ без ущерба для оборудования.
Какой расчетный срок службы конструкций в агрессивной промышленной атмосфере?
За счет цинкового покрытия толщиной 45–50 мкм на тросах и горячего цинкования крепежных фитингов гарантированный срок эксплуатации составляет 20+ лет.
