Установка защитных барьеров на действующих электроподстанциях сопряжена с жесткими электрофизическими и диспетчерскими ограничениями. Главный инженер магистральных сетей делится практическим опытом согласования технологических «окон», отстройки релейной защиты от наводок и ликвидации проектных ошибок. Эксперты компании X Pautina разбирают реальный кейс возведения бессварного тросового купола над ОРУ 220/110 кВ в условиях работающего оборудования.
Реальные вызовы эксплуатации ОРУ под защитой
Проектирование механической защиты открытых распредустройств требует глубокого понимания режимов работы высоковольтной аппаратуры. Появление массивного металлического контура над ошиновкой способно спровоцировать ложные срабатывания чувствительной автоматики. Служба РЗА подстанции сталкивается с необходимостью тонкой перенастройки уставок и фильтрации паразитных сигналов.
Влияние металлических сеток на дифференциальные защиты (ДЗО, ДЗТ)
Изменение емкостной связи между фазными проводами и землей влияет на токи небаланса в плечах дифференциальной защиты шин. Неучтенное искажение электромагнитного поля приводит к риску неселективного отключения системы шин при внешних возмущениях.
- Рост емкостных токов: появление заземленной плоскости сетки увеличивает емкостную проводимость фаза-земля.
- Асимметрия плеч: неравномерный провес полотна над разными фазами вызывает фазовый сдвиг токов небаланса.
- Коррекция уставок: необходимость расчетной перепроверки коэффициентов торможения микропроцессорных защит.
- Переходные режимы: предотвращение срабатывания ДЗТ при бросках тока намагничивания силовых трансформаторов.
Ложные срабатывания оптических датчиков дуговой защиты (ОВДЗ)
Волоконно-оптические датчики дуговой защиты реагируют на вспышки света в объеме ячеек и шкафов. Отблески солнца от оцинкованных тросов и микроискрение в узлах заземления способны инициировать аварийный останов ячейки.
Наведённые потенциалы, резонанс и сбои микропроцессорных терминалов РЗА
Длинные свободные пролеты канатов работают как антенны, аккумулируя наведенное напряжение промышленной частоты 50 Гц. Высокочастотные гармоники проникают во вторичные цепи управления, вызывая зависание контроллеров и ложные отказы связи.
Типы защит, подверженных влиянию:
| Защита | Реакция на сетку | Мера |
|---|---|---|
| ДЗО | Рост тока небаланса | Перерасчёт уставок |
| ДЗТ | Фазовый сдвиг | Коррекция торможения |
| ОВДЗ | Ложный сигнал от бликов | Экранирование датчиков |
| ВЧ-защита | Наводки на каналы | Фильтрация |
Только комплексное математическое моделирование ЭМС исключает системные сбои релейной автоматики после монтажа укрытия.

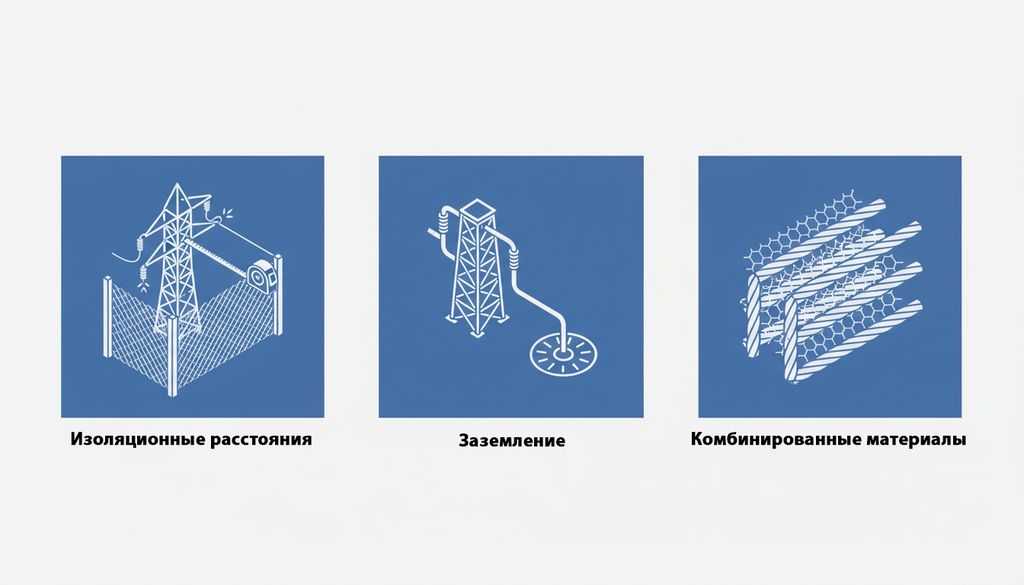

Электрофизические требования ПУЭ-7, изоляционные промежутки и заземление ОРУ подробно рассмотрены в статье о защите ЛЭП и подстанций 110–500 кВ от БПЛА.
Согласование отключений и технологических «окон» для СМР
Строительно-монтажные работы на узловых подстанциях жестко лимитируются балансом перетоков мощности энергосистемы. Системный оператор (РДУ/ОДУ) выдает разрешения на вывод оборудования в ремонт только при наличии схем резервирования. Ошибки в тайминге СМР оборачиваются колоссальными финансовыми издержками из-за вынужденного простоя монтажных бригад.
- Короткие «окна» для монтажа: предоставление интервалов отключения продолжительностью всего 6–12 часов.
- Абсолютный запрет в ОЗП: мораторий на любые плановые отключения оборудования в осенне-зимний период максимума нагрузок.
- Срочный ввод в работу: требование 2-часовой готовности к экстренному включению отключенной ВЛ при нештатной ситуации в сети.
- Удорожание сметы: срывы диспетчерского графика и простой тяжелых кранов дают удорожание СМР на +40–70%.
Пример заявки в РДУ:
| Параметр | Значение |
|---|---|
| Объект | ПС 220/110 кВ |
| Оборудование | Ячейка ВЛ 220 кВ |
| Цель | Монтаж тросового купола |
| Окно | 8 часов, ночь |
| Резерв | ВЛ 110 кВ |
Подрядчик обязан применять технологии бессварной блочной надвижки, позволяющие вести 80% работ под наведенным напряжением.

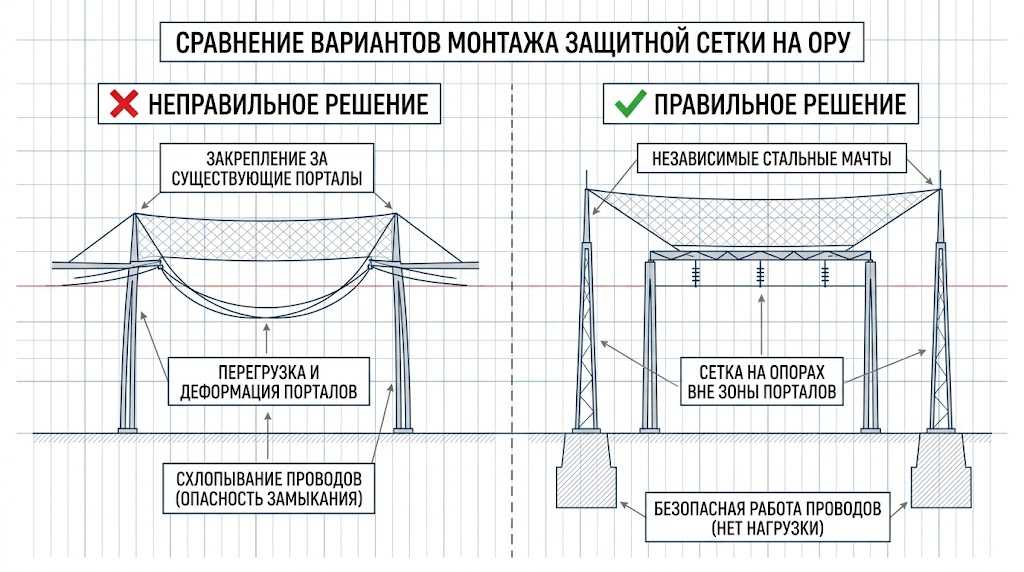

Ошибки первых проектов: чего категорически нельзя делать на подстанции
Первые стихийные попытки защитить подстанции подручными методами выявили массу критических проектных просчетов. Игнорирование правил устройства электроустановок и аэродинамики привело к разрушению дорогостоящего электрооборудования. Анализ допущенных ошибок позволил сформировать жесткий реестр технических дисквалификаторов (Disqualifiers).
- Крепление растяжек к порталам ошиновки: передача динамического ветрового распора на порталы вызывала опасное схлопывание фазных проводов.
- Применение мелкой сетки (менее 35×35 мм): плотное полотно моментально покрывалось мокрым снегом, вызывая провисание на 2–3 метра к токоведущим частям.
- Использование незащищенной стали возле градирен: хлоридная коррозия от капельного уноса градирен уничтожала тросы за 1,5–2 года без цинка 45–50 мкм.
- Отказ от противоосколочных экранов: задержанный планер дрона детонировал в воздухе, а шрапнель срезала фарфоровые изоляторы вводов.
- Нарушение изоляционных расстояний: отсутствие запаса на динамический прогиб сетки приводило к электрическому перекрытию дугой на 110/220 кВ.
Стоимость исправления ошибок:
| Ошибка | Стоимость переделки |
|---|---|
| Крепление к порталам | 8–15 млн + ремонт порталов |
| Мелкая сетка | 3–6 млн + замена полотна |
| Без цинка | 2–4 млн + замена тросов |
| Без экрана | 5–8 млн + потери |
| Малый зазор | 10–20 млн + авария |
Установка укрытия без независимых мачт и без расчета аэродинамики несет больше рисков, чем сама угроза воздушной атаки.
Специфика защиты навесного оборудования автотрансформаторов и маслоприемников детально описана в материале о защите силовых трансформаторов от БПЛА.

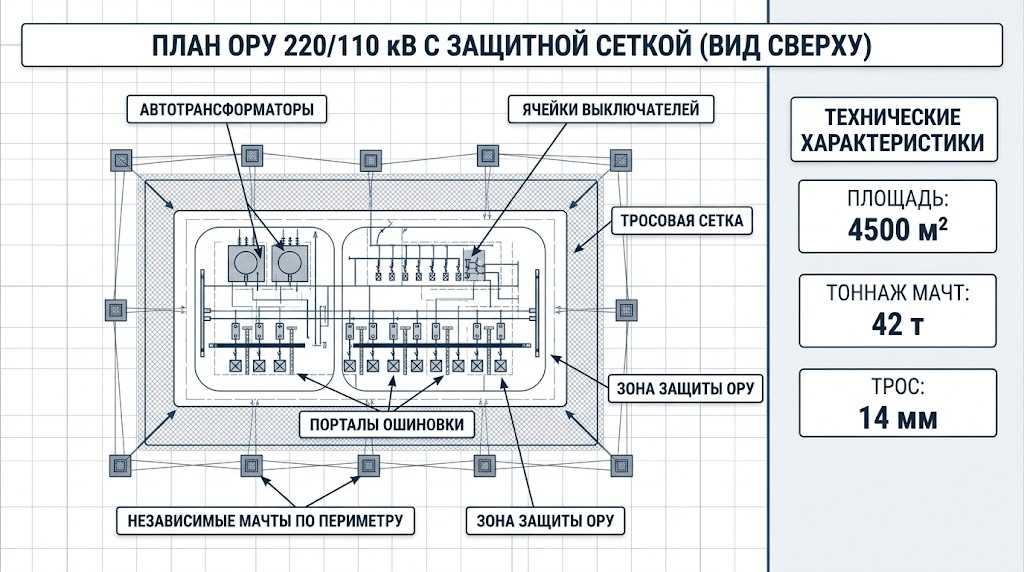

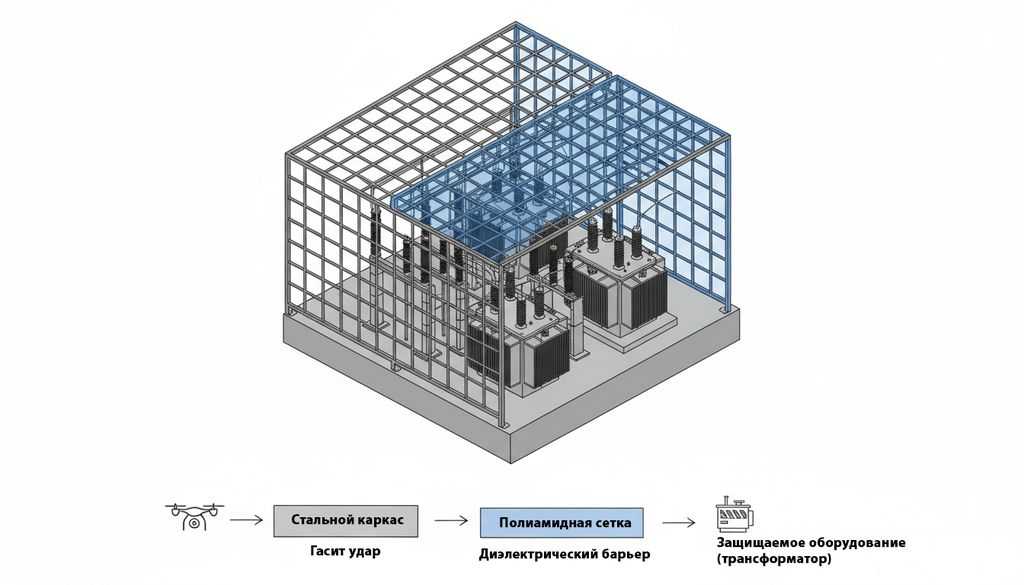

Метрики реального внедрения: кейс защиты ОРУ 220/110 кВ
Практический опыт реализации проекта на узловой подстанции 220/110 кВ демонстрирует баланс затрат и надежности. Проектная группа реализовала комбинированное перекрытие ячеек выключателей и автотрансформаторных групп. Представленные метрики служат бенчмарком для оценки трудоемкости и материалоемкости аналогичных объектов энергетики.
Таблица параметров внедренного объекта:
| Технический параметр проекта | Фактическое значение на объекте | Инженерное обоснование решения |
|---|---|---|
| Класс напряжения ОРУ | 220 / 110 кВ | Защита узловых автотрансформаторов и ячеек ВЛ |
| Площадь защитного контура | 4 500 м² | Модули 100×50 м и 45×35 м на независимых опорах |
| Тоннаж несущих мачт | 42 тонны | Высокопрочные решетчатые стойки с горячим цинкованием |
| Силовой несущий канат | Диаметр 14 мм (113,5 кН) | Сеть ячейкой 5×5 м для распределения динамического удара |
| Защитное полотно перехвата | Трос 4 мм, ячейка 350×350 мм | Баланс между улавливанием дронов и продуваемостью снега |
| Расчетная толщина гололеда | 20 мм | Интеграция автоматических гравитационных компенсаторов |
| Изоляционные промежутки в свету | Не менее 2.0 м (для 220 кВ) | Строгое соблюдение ПУЭ-7 с учетом стрелы провеса сетки |
| Общий срок реализации под ключ | 4.5 месяца | Полностью бессварной монтаж в рамках согласованных окон |
Бюджет проекта (ориентировочно):
| Статья | Сумма (млн руб.) |
|---|---|
| Проектирование | 3–5 |
| Металлоконструкции | 18–25 |
| Сетка и тросы | 10–14 |
| Монтаж | 12–18 |
| Итого | 43–62 |
Реализованный кейс доказал возможность строительства капитального купола без длительного обесточивания потребителей.
Приёмо-сдаточные проверки и ведомственный аудит
Сдача защитного сооружения на высоковольтной подстанции сопровождается многоступенчатым инструментальным контролем. Ведомственная комиссия энергохолдинга и представители надзорных органов проверяют соответствие объекта нормам безопасности. Итоговая документация становится неотъемлемой частью паспорта антитеррористической защищенности предприятия.
- Замер переходного сопротивления: подтверждение показателя ≤ 0.05 Ом во всех контактных узлах заземления полотна к полосе 40×4 мм.
- Геодезическая съемка стрелы провеса: инструментальная фиксация зазоров до ошиновки лазерными сканерами при различных температурах.
- Контроль сопротивления ЗУ: подтверждение суммарного сопротивления контура заземления подстанции не более 0.5 Ом.
- Проверка толщины защитного слоя: ультразвуковая толщинометрия цинкового покрытия (не менее 45–50 мкм) на канатах и фитингах.
- Внесение в паспорт безопасности: оформление исполнительных схем и актов скрытых работ для актуализации антитеррористического паспорта.
Перечень актов при сдаче:
| Акт | Содержание |
|---|---|
| Скрытых работ | Фундаменты, заземление |
| Испытаний | Натяжение, заземление |
| Геодезии | Провес, зазоры |
| Приёмки | Комплексная проверка |
Успешное прохождение ведомственного аудита подтверждает расчетный ресурс безаварийной службы системы на 20+ лет.
Порядок оформления программы и методики испытаний (ПМИ), скрытых работ и сдачи объекта описан в пошаговом руководстве по защите промышленных объектов.

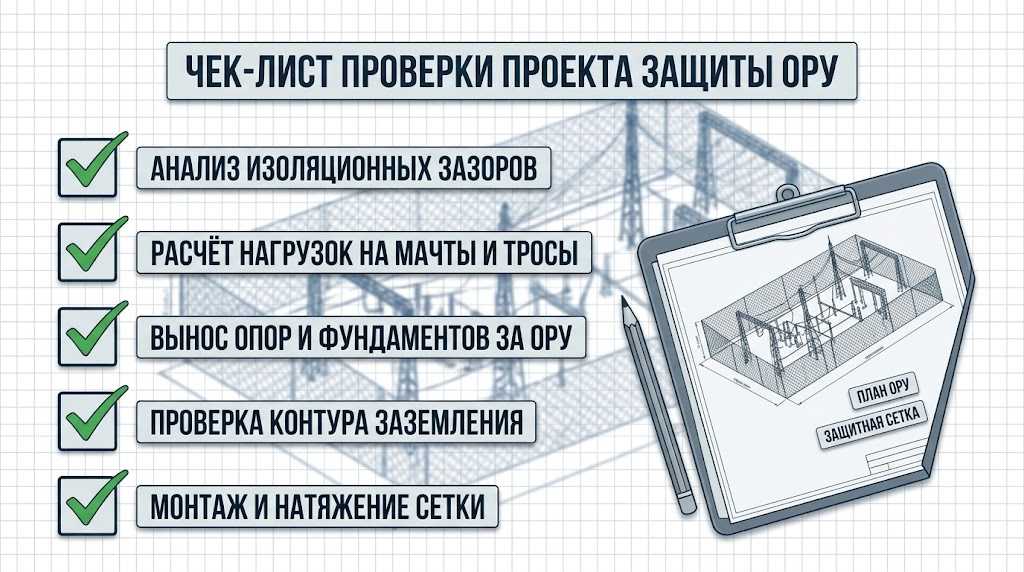

5 контрольных вопросов перед утверждением проекта защиты подстанции
Главному инженеру предприятия требуется четкий чек-лист для верификации проектных решений подрядной организации. Защита инвестиций начинается с отсева нежизнеспособных схем еще на стадии согласования технического задания. Ответы на ключевые вопросы позволяют выявить скрытые риски до выхода строителей на территорию действующего ОРУ.
- Опираются ли конструкции на порталы подстанции? (Если да — проект бракуется; опоры должны стоять строго на независимых фундаментах).
- Выдержан ли воздушный зазор (stand-off) с запасом на прогиб? (Для 110 кВ зазор от 1.0 м, для 220 кВ от 2.0 м, для 500 кВ от 4.0 м).
- Каков размер ячейки сетки? (Ячейка должна быть в пределах 150×150–500×500 мм, оптимум — 350×350 мм для сброса снеговой массы).
- Предусмотрено ли двойное заземление с термостойкостью? (Каждая мачта требует 2 спуска сечением 40×4 мм под ударные токи КЗ до 40 кА).
- Требуются ли огневые работы при СМР? (Монтаж на действующей подстанции должен быть полностью бессварным на болтах и клиновых коушах).
Положительные ответы на данные пункты гарантируют безопасность действующего высоковольтного оборудования во время и после СМР.
Часто задаваемые вопросы (FAQ)
Как сетка ведет себя при коротких замыканиях на сборных шинах ОРУ?
За счет двойного присоединения к контуру заземления полосой 40×4 мм и переходного сопротивления ≤ 0.05 Ом система легко рассеивает токи КЗ до 31.5–40 кА без термического пережигания несущих тросов 14 мм.
Не вызовет ли раскачивание тросов на ветру ложные срабатывания микропроцессорных защит?
Нет, благодаря преднапряжению вторичной сети 14 мм (прочность 113,5 кН) амплитуда колебаний ограничена, а качественное эквипотенциальное заземление исключает высокочастотные наводки на цепи РЗА.
Что происходит при падении мокрого снега на защитный купол?
Сетка с ячейкой 350×350 мм не формирует сплошной плоскости сцепления; снег свободно просыпается сквозь ячейки, а расчетные автоматические компенсаторы сглаживают сезонные перегрузки при гололеде до 20 мм.
Можно ли проводить монтажные работы без полного снятия напряжения со всей подстанции?
Да, технология предусматривает отключение только локальных ячеек в короткие окна по 6–12 часов для натяжки пролетов, в то время как сборка мачт ведется под наведенным напряжением с соблюдением норм СО 34.03.201-97.
Зачем нужен противоосколочный экран, если дрон уже пойман силовой сеткой?
При детонации боевой части задержанного дрона на удалении (stand-off) образуется шрапнель, способная расколоть фарфоровые изоляторы вводов; противоосколочный экран собирает мелкие фрагменты.
Какой фактический срок службы закладывается для вантовых конструкций на ОРУ?
Морское цинкование тросов и горячее цинкование металлоконструкций толщиной 45–50 мкм защищает систему от промышленной коррозии на срок более 20 лет.
